Produktgrupp Strenx® 700
Strenx® 700 är en grupp konstruktionsstål med en lägsta sträckgräns på mellan 650 och 700 MPa beroende på tjocklek.
Beställ provmaterial
LÄMPLIGA TILLÄMPNINGAR
Många olika lastbärande konstruktioner
TYP AV PRODUKTER
Plåt, tunnplåt, coil och slittad coil
TJOCKLEKSINTERVALL
0,7–160 mm
Ett brett utbud av höghållfast konstruktionsstål för konstruktioner med mycket höga krav
STRENX® 700 E
Typiska tillämpningar är krävande lastbärande konstruktioner.
Slagseghet: 69 J vid -40 °C
Plåt: 4–160 mm
Standard: EN 10025-6 S690QL Slagprov vid -40 °C
Format: Plåt
STRENX® 700MC D
Typiska tillämpningar är krävande lastbärande konstruktioner.
Slagseghet: 40 J vid -20 °C
Varmvalsad bandplåt: 2–10 mm
Standard: EN 10149-2 S700MC Slagprov vid -20 °C
Format: Tunnplåt, coils och slittade coils
STRENX® 700MC E
Typiska tillämpningar är krävande lastbärande konstruktioner i kalla förhållanden.
Slagseghet: 27 J vid -40 °C
Varmvalsad bandplåt: 2–10 mm
Standard: EN 10149-2 S700MC Slagprov vid -40 °C
Format: Tunnplåt, coils och slittade coils
STRENX® 700 F
För krävande lastbärande konstruktioner i kalla och extrema förhållanden.
Slagseghet: 27 J vid -60 °C
Plåt: 4–130 mm
Standard: EN 10025-6 S690QL1 Slagprov vid -60 °C
Format: Plåt
STRENX® 700MC PLUS
Höghållfast konstruktionsstål med avancerad kallformbarhet och slagseghet för mycket krävande tillämpningar.
Slagseghet: 40 J vid -60 °C
Varmvalsad bandplåt: 3–12 mm
Standard: EN 10149-2 S700MC Slagprov vid -60 °C
Format: Tunnplåt
STRENX® 700 OME
Ett konstruktionsstål framtaget för användning i krävande lastbärande konstruktioner i offshore- och sjöfartsindustrin.
Slagseghet: 69 J vid -40 °C
Plåt: 4–130 mm
Standard: EN 10025-6 S690QL Slagprov vid -40 °C
Format: Plåt
STRENX® P700
Typiska tillämpningar är krävande lastbärande konstruktioner som utsätts för tryck och höga temperaturer.
Plåt: 4–100 mm
Standard: EN 10 028-6 P690Q, P690QH, P690QL1 och P690QL2
Format: Plåt
STRENX® 700 CR
Typiska tillämpningar omfattar många olika komponenter och delar, till exempel i lastbärande konstruktioner.
Kallvalsad bandplåt: 0,7–2,1 mm
Standard: SSABs specifikation
Format: Plåt, coil och slittad coil
Strenx® 700 CR W
Strenx® 700 CR W är ett kallvalsat väderbeständigt stål med en lägsta sträckgräns på 700 MPa för att skapa så lätta lastbärande konstruktioner som möjligt.
Kallvalsad bandplåt: 0,7–2,1 mm
Standard: SSABs specifikation
Format: Tunnplåt, coils och slittade coils
STRENX® 700 HR W
För väderbeständiga konstruktioner inom transport, lyft och andra lastbärande tillämpningar.
Slagseghet: 40 J vid -20 °C
Tjocklek: 3,0–6,1 mm
Standard: EN 10149-2 S700MC
Format: Varmvalsat bandstål
Strenx® 700 tar prestanda till helt ny nivåer
En sträckgräns på 700 MPa eller högre är det nya normalvärdet vid konstruktion med höghållfast stål. Om du använder ett stål med lägre hållfasthet lever dina produkter förmodligen inte upp till sin potential.
Uppgradering till ett stål med högre sträckgräns skapar utrymme för mer högpresterande konstruktioner med större bärförmåga. De tål högre påfrestningar vilket gör det möjligt att använda tunnare stål. Detta innebär flera fördelar:
• Beroende på utgångsläget kan konstruktörer minska stålkonstruktionernas vikt med upp till 40 procent – och ändå öka utmattningshållfastheten.
• Om delarna svetsas kommer svetstiden och mängden tillsatsmaterial att minska avsevärt.
Uppgradering till ett stål med högre sträckgräns skapar utrymme för mer högpresterande konstruktioner med större bärförmåga. De tål högre påfrestningar vilket gör det möjligt att använda tunnare stål. Detta innebär flera fördelar:
• Beroende på utgångsläget kan konstruktörer minska stålkonstruktionernas vikt med upp till 40 procent – och ändå öka utmattningshållfastheten.
• Om delarna svetsas kommer svetstiden och mängden tillsatsmaterial att minska avsevärt.

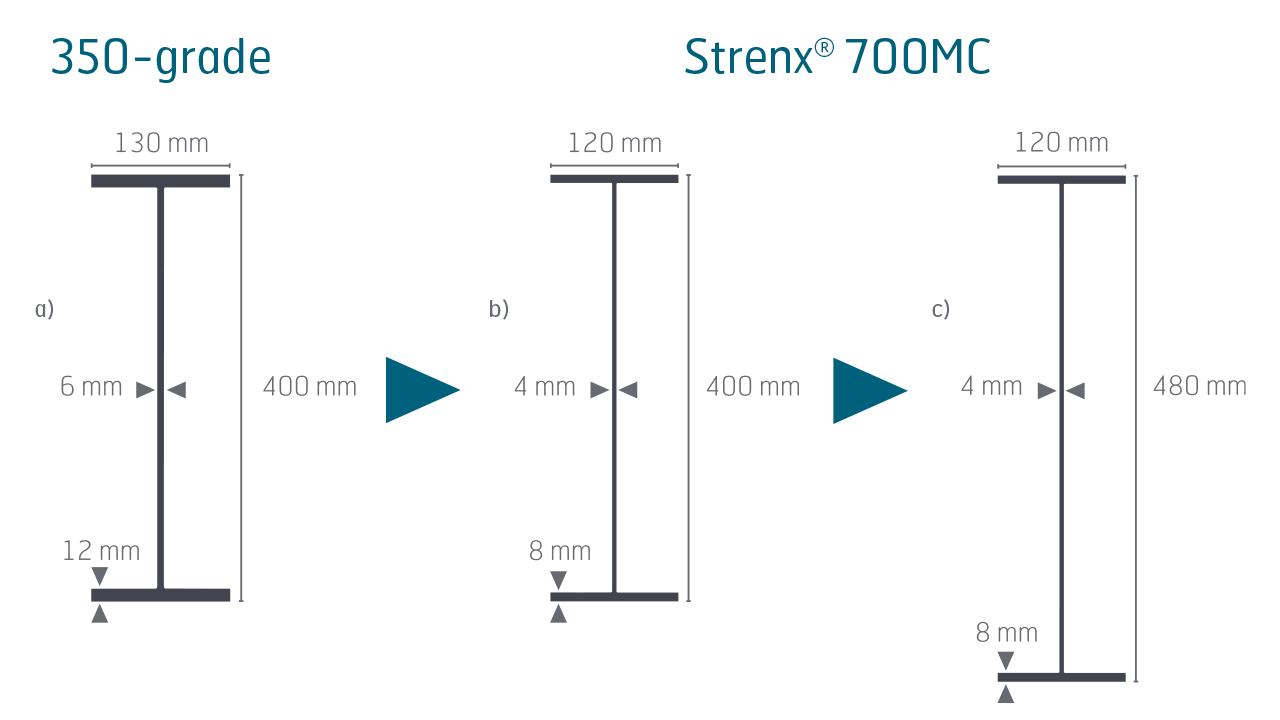

Typiska fördelar vid uppgradering
Strenx® 700MC används vanligen i lättviktslösningar för trailerchassin. Att uppgradera ett trailerchassi från 350 MPa-stål till Strenx® 700MC ger normalt en viktminskning på cirka 30 procent för chassits bärande delar. Beroende på chassits konstruktion kan viktminskningen bli ännu större, upp till 50 procent. Strenx® 700MC uppfyller eller överträffar standarden EN 10149-2 för S700MC-stål.
| Ursprunglig konstruktion a) | Lättviktskonstruktion b) | Lättviktskonstruktion c) | |
|---|---|---|---|
| Stålsort | S355 | Strenx® 700MC | Strenx® 700MC |
| Vikt, m [kg/m] | 42 | 27 | 30 |
| Böjmomentkapacitet, M [kNm] | 286 | 306 | 369 |
| Tröghetsmoment, I [m4] | 140E-06 | 93E-06 | 140E-06 |
| Motståndsmoment, W [m3] |
72E-05 | 46E-05 | 58E-05 |
| Viktminskning, WR [%] | - | 36 | 30 |
KUNDCASE

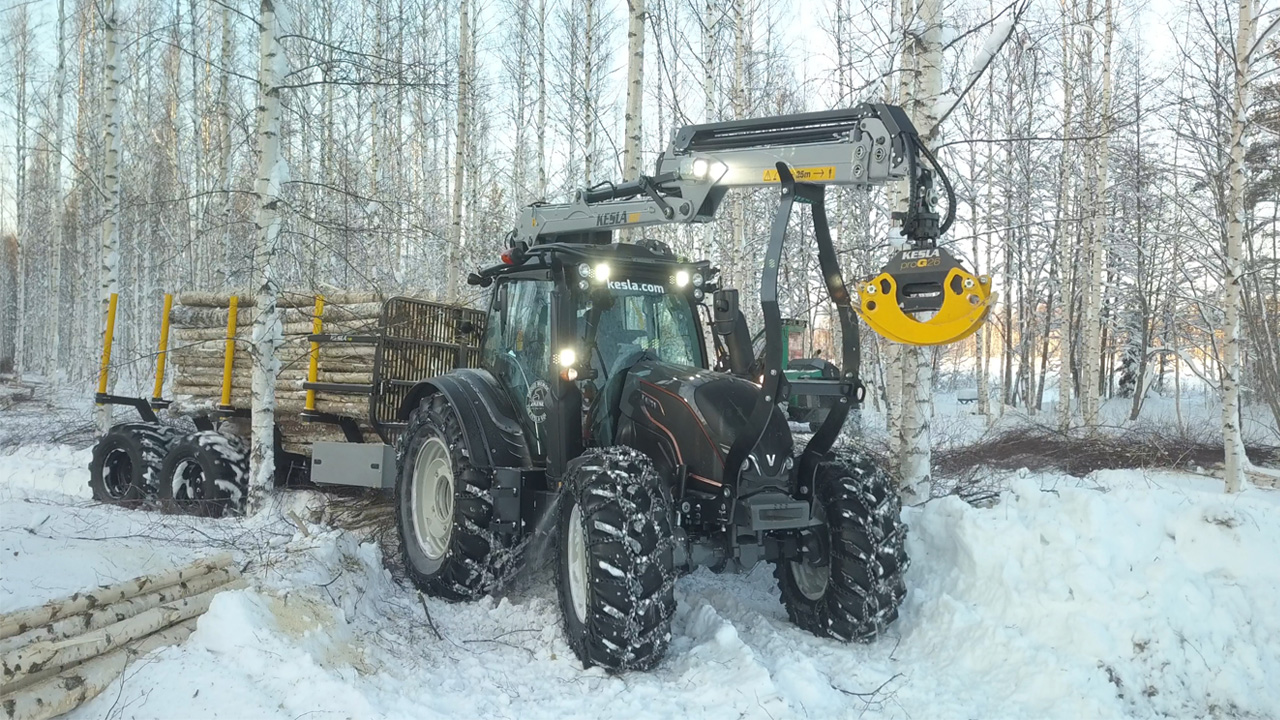

Innovativ krankonstruktion för extrem slitstyrka
Krankonstruktion innebär ofta en kompromiss mellan vikt och slitstyrka. Tack vare Strenx® 700MC Plus kunde Kesla konstruera en lättare kran utan att kompromissa med slitstyrkan. Materialet har hög seghet vid så låga temperaturer som -60 °C – vilket gör kranen pålitlig och säker även i tuffa miljöer som Sibirien.Utformat för att ge förutsägbara resultat i verkstaden
Svetsning
Strenx® 700 kan svetsas med valfri konventionell svetsmetod. MAG-svetsning är den vanligaste tekniken idag, eftersom den är mycket enkel att automatisera för hög produktivitet.

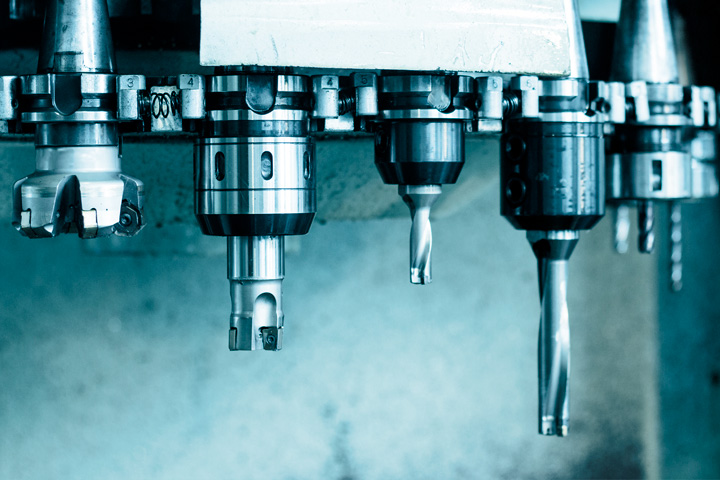

Bearbetning
Strenx® 700 kan normalt bearbetas utan specialutrustning. Stabila maskiner med snabbståls- och hårdmetallverktyg rekommenderas vid borrning, försänkning, gängning, svarvning och fräsning.

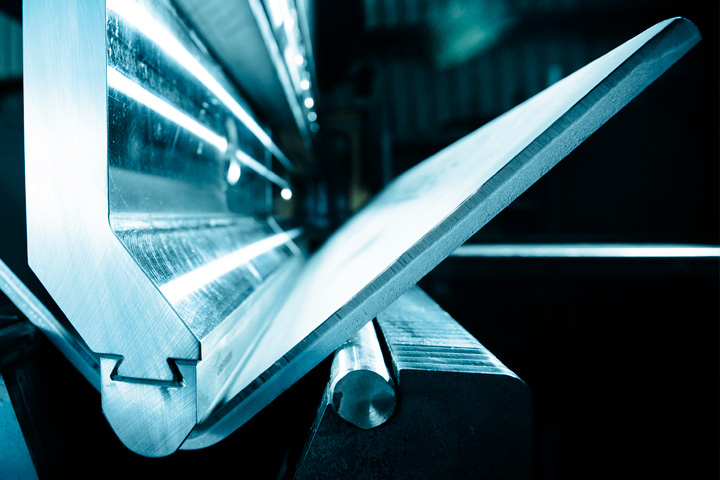

Bockning
Fribockning och rullbockning av Strenx® stålplåt och band kan utföras med vanliga bockningsmaskiner. Enhetliga egenskaper, snäva tjocklekstoleranser och hög ytkvalitet säkerställer en förutsägbar bockningsprocess.
Termisk skärning
Fribockning och rullbockning av Strenx® stålplåt och band kan utföras med vanliga bockningsmaskiner. Enhetliga egenskaper, snäva tjocklekstoleranser och hög ytkvalitet säkerställer en förutsägbar bockningsprocess.

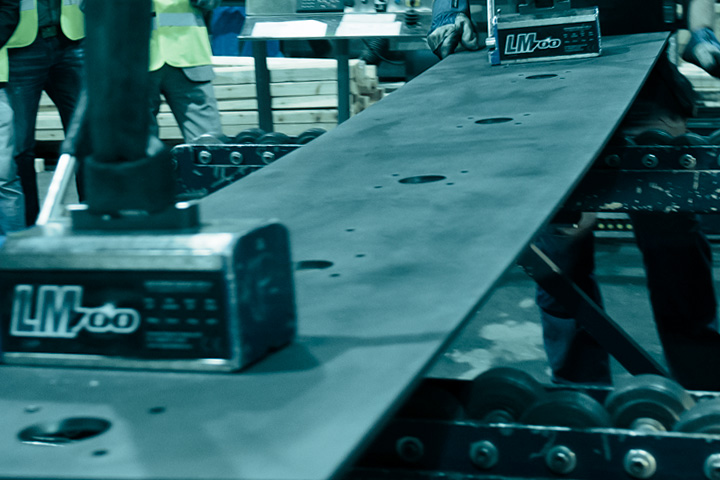

Mekanisk skärning
Mekanisk skärning av Strenx® 700 utförs helst med giljotinsax. Skärmaskinen måste vara noggrant inställd. De viktigaste parametrarna är spel, skärvinkel och bladets hårdhet. Plåten bör värmas upp till cirka +20 °C innan den kapas.

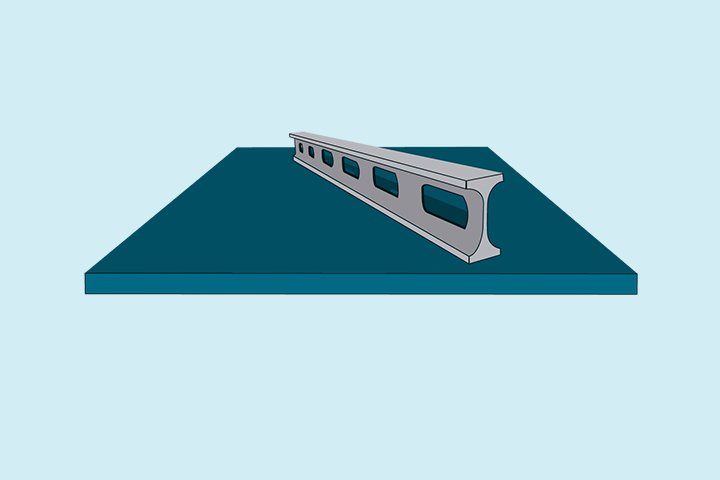

Strenx®-garantier
I Strenx® garantier ingår snäva tjocklekstoleranser, planhetstoleranser och bockningsradier. De snäva tjocklekstoleranserna gör att vikten kan fastställas med större precision. På så sätt kan du minska säkerhetsmarginalerna. Exakt tjocklek för hela plåten och mellan olika plåtar ger säkra och förutsägbara resultat i verkstaden.
Strenx® 700 produkter och tjocklekar
| Strenx® 700 standardprodukter |
Tjockleksintervall [mm] | Överensstämmer med standard | Format | Typiska produkter som tillverkas av Strenx® |
||
|---|---|---|---|---|---|---|
| Plåt | Varmvalsad bandplåt | Kallvalsad bandplåt | ||||
| Strenx® 700 E | 4-160 | --- |
--- | EN 10025-6 S690QL Slagprov vid -40 °C | Plåtar | Krävande lastbärande konstruktioner |
| Strenx® 700 F | 4-130 | --- | --- | EN 10025-6 S690QL1 Slagprov vid -60 °C | Plåtar | Krävande lastbärande konstruktioner i kalla och extrema förhållanden |
| Strenx® 700 OME | 4-130 | --- | --- | EN 10025-6 S690QL Slagprov vid -40 °C |
Plåtar | Krävande lastbärande konstruktioner inom offshore- och sjöfartsindustrin |
| Strenx® 700MC D | --- | 2-10 | --- | EN 10149-2 S700MC Slagprov vid -20 °C | Tunnplåt, coils och slittade coils | Många olika konstruktioner |
| Strenx® 700MC E | --- | 2-10 | --- | EN 10149-2 S700MC Slagprov vid -40 °C |
Tunnplåt, coils och slittade coils | Många olika konstruktioner |
| Strenx® 700MC Plus | --- | 3-12 | --- | EN 10149-2 S700MC Slagprov vid -60 °C |
Tunnplåt | Konstruktioner som kräver extrem formbarhet och slagseghet |
| Strenx® 700 CR | --- | --- | 0.7-2.1 | SSABs specifikation | Tunnplåt, coils och slittade coils | Många olika konstruktioner |
| Strenx® P700 | 4-100 | --- | --- | EN 10028-6 P690Q, P690QH, P690QL1, P690QL2 | Plåtar | Tryckkärlsstål som används för krävande lastbärande konstruktioner utsatta för tryck och höga temperaturer |
| Strenx® 700 CR W | --- | --- | 0.7-2.1 | SSABs specifikation | Tunnplåt, coils och slittade coils | For att skapa så lätta lastbärande konstruktioner som möjligt. |
| Strenx® 700 HR W | --- | 3.0-6.1 | --- | EN 10149-2 S700MC Slagprov vid -20 °C | Tunnplåt, coils och slittade coils | För väderbeständiga konstruktioner inom transport, lyft och andra lastbärande tillämpningar. |
