RD®-foderrör

RD®-foderrör för säkra resultat under svåra förhållanden

RD®-foderrör (RD140–RD270), som tillverkas av längdsvetsat stålrör, är skyddsrör som installeras genom borrning. Standardstålsorten är S355J2H. Den höga hållfastheten i RD®-foderrör i kombination med tillräcklig godstjocklek ger ett säkert resultat även vid svåra borrningsförhållanden. RD®-foderrör skarvas oftast med svetsning och alla RD®-foderrör har hög svetsbarhet.

Tillämpningar:

  • Borrning av vatten- och värmebrunnar
  • Stålkärnepålar
  • Förankring
  • Horisontalborrning

RDc-foderrör sparar upp till 90 % installationstid

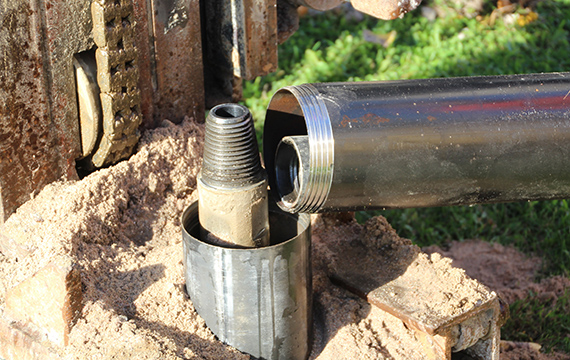

RDc-foderrör har utvecklats för tillämpningar med borrade foderrör där tillförlitlig och särskilt effektiv skarvningsteknik prioriteras. Genom att använda gängade RDc-skarvar vid installationen av foderrören kan man spara upp till 90 % tid jämfört med traditionell skarvsvetsning (RDc-skarvning tar ca 1–2 minuter).

RDc-foderrör levereras som 3 meter långa element. Båda ändarna är gängade. Foderrörselementen baseras på längdsvetsade SSAB Domex Tube Double Grade (S355J2H/S420MH)-stålrör.

Tillgänglighet

Tillgängliga RD-foderrör. För projektspecifika dimensioner, kontakta vår säljavdelning.

RD-foderrör

Fabriksdimensioner för RD-foderrör

*) ena änden fasad

  Invändig svetssöm från längsgående svetsning borttagen

RD140/4.0

Dimensioner [mm]
139.7 x 5.0
Stålsort
S355J2H/S420MH
Längd [mm]
3000 / 6000
Ändfasning, vinklar*
0° + 45°
Rotyta [mm]
1.6 ± 0.8
Ändens vinkelräthet
±0.4°

RD140/5.0

Dimensioner [mm]
139.7 x 5.0
Stålsort
S355J2H/S420MH
Längd [mm]
3000 / 6000
Ändfasning, vinklar*
0° + 45°
Rotyta [mm]
1.6 ± 0.8
Ändens vinkelräthet
±0.4°

RD170/5.0

Dimensioner [mm]
168.3 x 5.0
Stålsort
S355J2H/S420MH
Längd [mm]
3000 / 6000
Ändfasning, vinklar*
0° + 45°
Rotyta [mm]
1.6 ± 0.8
Ändens vinkelräthet
±0.4°

RD220/5.0

Dimensioner [mm]
219.1 x 5.0
Stålsort
S355J2H/S420MH
Längd [mm]
3000 / 6000
Ändfasning, vinklar*
0° + 45°
Rotyta [mm]
1.6 ± 0.8
Ändens vinkelräthet
±0.4°

RD270/6.3

Dimensioner [mm]
273.0 x 6.3
Stålsort
S355J2H/S420MH
Längd [mm]
3000 / 6000
Ändfasning, vinklar*
0° + 45°
Rotyta [mm]
1.6 ± 0.8
Ändens vinkelräthet
±0.4°

RD320/6.3

Dimensioner [mm]
323.9 x 6.3
Stålsort
S355J2H/S420MH
Längd [mm]
3000 / 6000
Ändfasning, vinklar*
0° + 45°
Rotyta [mm]
1.6 ± 0.8
Ändens vinkelräthet
±0.4°

RDc-foderrör

Fabriksdimensioner för RDc-foderrör

Invändig svetssöm från längsgående svetsning borttagen

RDc 140/5.0

Dimensioner [mm]
139.7 x 5.0
Stålsort
S355J2H/S420MH
Elementlängd [mm]
1506

RDc 170/5.0

Dimensioner [mm]
168.3 x 5.0
Stålsort
S355J2H/S420MH
Elementlängd [mm]
1506

Stålsorter

Standardstålsorter för RD-foderrör

Stålsort

S355J2H

Kolekvivalent
Max CEV
[%]
0.39
Kemisk sammansättning, max.
C
[%]
0.16
Kemisk sammansättning, max.
Mn
[%]
1.6
Kemisk sammansättning, max.
P
[%]
0.02
Kemisk sammansättning, max.
S
[%]
0.012
Mekaniska egenskaper
fymin
[MPa]
355
Mekaniska egenskaper
fu
[MPa]
470-630
Mekaniska egenskaper
A5min
[%]
20
Mekaniska egenskaper
Slaghållfasthet
T
[°C]
-40
Mekaniska egenskaper
Slaghållfasthet
KV min
[J]
27
Stålsort

S420MH

Kolekvivalent
Max CEV
[%]
0.39
Kemisk sammansättning, max.
C
[%]
0.16
Kemisk sammansättning, max.
Mn
[%]
1.6
Kemisk sammansättning, max.
P
[%]
0.02
Kemisk sammansättning, max.
S
[%]
0.02
Mekaniska egenskaper
fymin
[MPa]
420
Mekaniska egenskaper
fu
[MPa]
500-660
Mekaniska egenskaper
A5min
[%]
19
Mekaniska egenskaper
Slaghållfasthet
T
[°C]
-40
Mekaniska egenskaper
Slaghållfasthet
KV min
[J]
40

Order och leverans

Kontakta vår säljavdelning för att beställa stålpålar från SSABs lager eller direkt från bruket.

SSAB följer Allmänna bestämmelser, ALBIF 2000, för leverans av järn - och stålprodukter m m. med tillägg att parterna ska följa gällande lagstiftning och tillsynsbestämmelser och inte ägna sig år korrupta affärsmetoder.

De tekniska leveransvillkoren för stålrör som tillverkats av SSAB motsvarar standarderna EN 10219-1 eller ETA-12/. Dimensionerna och toleranserna följer EN 10219-2 och ETA-12/0526. För konstruktionsarbeten, i tillämpliga fall, iakttas standarden EN 1090-2.

Stålpålar levereras med buntlappar och SSABs pålmärkning för att möjliggöra fullständig spårbarhet.

Materialintyg för typ 1.3 lämnas enligt standarden EN 10204.

Miljöansvar och hållbarhet

SSAB utvecklar nya produkter och tjänster för att förbättra våra kunders prestanda inom hållbarhet och effektivitet.

Livscykelanalyser för SSABs produkter finns att tillgå i form av miljövarudeklarationer (EPD, Environmental product declaration). Tillverkningskedjan från råvara till färdig produkt, övervakas noggrant.

SSAB har infört CE-märkning av infrastrukturprodukter. Prestandadeklarationer (DoP, Declaration of Performance) anger de tekniska egenskaperna hos CE-märkta produkter.
