Duroxite® 101

Hämta datablad

Välj språk

Get datasheet by email
Stäng

Get datasheet by email

    Allmän produktbeskrivning

    Duroxite® 101 tillverkas genom att lägga en kromrik hårdpåsvetsning av kromkarbid på en Hardox® 450 basplåt, Hårdpåsvetsningen lämpar sig för svårt nötande tillämpningar och måttligt till lågt stötslitage. Med sin optimala karbidhalt, konsekvent goda slittålighet ända ner till 75 % av hårdpåsvetsningen och med ett underlag av Hardox®-plåt ger Duroxite® 101 en bättre kombination av slitage- och slagmotstånd än traditionell påsvetsning på basplåt av standardstål.

    Viktiga fördelar

    • Förbättrat motstånd mot plastisk deformation tack vare den höga sträckgränsen som gör att det fjädrar tillbaka efter slag
    • Starkare stöd på grund av Hardox®-stålets höga hårdhet och bättre bindning mellan påsvetsningen och basstålet.
    • När påsvetsningen nöts av slits basplåten av Hardox® 450 långsammare än standardstål och ger en större säkerhetsmarginal.
    • Ger högre stöttålighet än Duroxite® 100 både vid förhöjda temperaturer upp till 350 °C (660 °F), men stötprestandan är bäst vid rumstemperatur

    Typiska Användningsområden

    Duroxite® 101 har ett brett användningsområde inom gruv-, cement- och kraftindustrin. Exempel på specifika tillämpningar:

    Dölj/visa specifika kolumner Redigera
    Välj kolumner att visa
      Gruvdrift Foder till lastarskopor, skydd för skopskär och -sidor, hälskydd
      Cement Hälskydd och avvattningstransportörer
      Kraft Koltömningsstup
      Jämför parametrar

      Välj en parameter att jämföra

      Jämförelse

        Gruvdrift
        Foder till lastarskopor, skydd för skopskär och -sidor, hälskydd
        Cement
        Hälskydd och avvattningstransportörer
        Kraft
        Koltömningsstup

        Mer information om tillämpningar finns i Duroxite® produktbroschyr.

        Tillgängliga dimensioner

        Dölj/visa specifika kolumner Redigera
        Välj kolumner att visa
          Standardtjocklekar för påsvetsning
          Metriska mått
          6 mm on 6 mm
          10 mm on 10 mm
          12 mm on 12 mm
          6 mm on 20 mm
          6 mm on 25 mm
          6 mm on 32 mm
          Jämför parametrar

          Välj en parameter att jämföra

          Jämförelse

            Standardtjocklekar för påsvetsning

            Metriska mått
            6 mm on 6 mm
            Standardtjocklekar för påsvetsning

            Metriska mått
            10 mm on 10 mm
            Standardtjocklekar för påsvetsning

            Metriska mått
            12 mm on 12 mm
            Standardtjocklekar för påsvetsning

            Metriska mått
            6 mm on 20 mm
            Standardtjocklekar för påsvetsning

            Metriska mått
            6 mm on 25 mm
            Standardtjocklekar för påsvetsning

            Metriska mått
            6 mm on 32 mm

            Andra plåtstorlekar och kundanpassade tjocklekar kan produceras på begäran.

            Standard plåtstorlekar

            Dölj/visa specifika kolumner Redigera
            Välj kolumner att visa
              Metriska mått Imperialistiska mått
              1.85 m x 2.85 m 6.1' x 9.3'
              1.2 m x 2.4 m 4' x 8'
              1.4 m x 3.0 m 4.6' x 10'
              1.5 m x 3.0 m 5' x 10'
              1,8 m x 3,0 m 6' x 10'
              Jämför parametrar

              Välj en parameter att jämföra

              Jämförelse

                Metriska mått
                1.85 m x 2.85 m
                Imperialistiska mått
                6.1' x 9.3'
                Metriska mått
                1.2 m x 2.4 m
                Imperialistiska mått
                4' x 8'
                Metriska mått
                1.4 m x 3.0 m
                Imperialistiska mått
                4.6' x 10'
                Metriska mått
                1.5 m x 3.0 m
                Imperialistiska mått
                5' x 10'
                Metriska mått
                1,8 m x 3,0 m
                Imperialistiska mått
                6' x 10'

                Andra plåtstorlekar och kundanpassade tjocklekar kan produceras på begäran.

                Mekaniska egenskaper

                Dölj/visa specifika kolumner Redigera
                Välj kolumner att visa
                  Slitegenskaper
                  ASTM G65 – procedur A viktförlust 2)
                  Antal påsvetsade lager Typisk ythårdhet1)

                  (HRC)
                  Typisk ythårdhet1)

                  (HV)
                  Yta
                  (g max)
                  75 % av hårdpåsvetsningens djup 3)
                  (g max)
                  Flera lager 59 - 62 675 - 750 0.18 0.18
                  Jämför parametrar

                  Välj en parameter att jämföra

                  Jämförelse

                    1) Ythårdheten mäts på maskinbearbetad plan yta strax under ytan på hårdpåsvetsningen.

                    2) ASTM G65 - procedur A viktförlust är ett standardtest som mäter motstånd mot glidslitage med torr sand/gummihjul. ASTM G65-Procedure A är den strängaste testmetoden,

                    3) ASTM G65 -procedur A viktförlust, slitageprov utförs på 75 % djup i påsvetsningsmaterialet för att säkerställa jämn hög slitstyrka från ytan ända ned till 75 % av påsvetsningen.

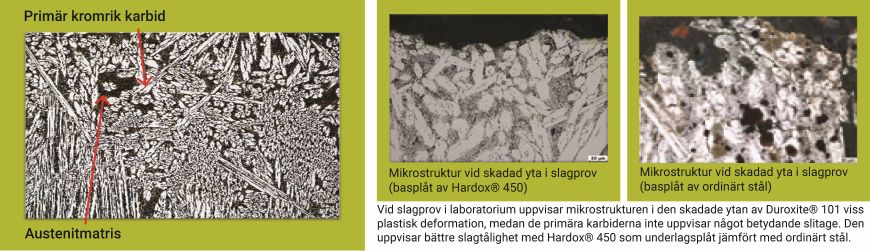

                    Mikrostruktur

                    Den typiska mikrostrukturen i Duroxite® 101 består av en hög andel extrem7C3 karbider med en typisk hårdhet på1700 HK4) jämnt fördelade i en duktil eutektisk austenitisk matris.t hårda, primärakromrika M Volymfraktionen av primära karbider hålls mellan 30 och 50 % för att ge en god kombination av slitstyrka och homogen bindning.

                    4) HK är den s k Knoop mikrohårdheten vid provning av mycket sköra material.

                    Toleranser

                    Tjocklek

                    Tjocklekstoleranser totalt och för påsvetsningen kan garanteras inom +10 % av specificerad tjocklek.

                    Planhet

                    Plåtens planhetstolerans kan garanteras inom ± 3 mm (±1/8 ”) över 1.5 m (5’) plåtlängd för plåtdimensioner som är lika med eller mindre än 1.5 m (5’) x 3.0 m (10’). För plåtar som är mer än 1.5 m (5’) breda och 3.0 m (10’) långa gäller följande planhetsgarantier.

                    Dölj/visa specifika kolumner Redigera
                    Välj kolumner att visa
                      Standardtjocklekar för påsvetsning
                      Planhetstolerans över 1.5 m plåtlängd,
                      metriska mått
                      Metriska mått 1.8 m x 3.0 m 2.4 m x 3.0 m
                      5 mm on 8 mm 32 41
                      6 mm on 6 mm 32 41
                      10 mm on 10 mm 19 25
                      12 mm on 12 mm 12 12
                      Jämför parametrar

                      Välj en parameter att jämföra

                      Jämförelse

                        Leveranstillstånd

                        Duroxite® 101 levereras normalt i svetsat tillstånd men kan också levereras i slipat tillstånd på begäran.

                        Tillverkning och andra rekommendationer

                        Svetsning, skärning, formning och bearbetning

                        Rekommendationer finns i Duroxite® produktbroschyr eller rådfråga din lokala tekniska support.

                        Säkerhetsåtgärder

                        Vid svetsning och skärning av Duroxite®-produkter bildas rök som innehåller skadliga ångor och gaser som är kemiskt mycket komplexa och svåra att klassificera. Den viktigaste giftiga komponenten i ångor och gaser som produceras i processen är sexvärt krom. Vi rekommenderar att lämplig ventilationsutrustning och svetspistoler med rökutsug används, samt lämpliga skyddskläder och andningsskydd för operatörer.
