Duroxite® 201

Hämta datablad

Allmän produktbeskrivning

Duroxite® 201 är utvecklat för tillämpningar som utsätts för kraftig nötning och stötslitage och består av speciellt utvalda nötningsbeständiga material svetsade på en basplåt av Hardox® 450 -stål. De hårdpåsvetsade materialet består av primära kromkarbider och raffinerade komplexa multilegerings karbider som fördelas jämnt i en duktil eutekisk austenitmatris. De extra tillagda multilegeringskarbiderna är hårdare och finare än de kromrika karbiderna och låser ihop de stora primära kromrika karbiderna i en matris.

Viktiga fördelar

  • Underlag av Hardox® 450 har bättre motstånd mot plastisk deformation tack vare den höga sträckgränsen som gör att det fjädrar tillbaka efter slag
  • Ger starkare stöd på grund av Hardox-stålets höga hårdhet och bättre bindning mellan hårdpåsvetsningen och basstålet.
  • Ger högre stöttålighet än Duroxite® 200 både vid förhöjda temperaturer upp till 350 °C (660 °F), men stötprestandan är bäst vid rumstemperatur

Typiska Användningsområden

Duroxite® 201 har ett brett användningsområde inom bland annat gruv-, cement- och stålindustrin. Exempel på specifika tillämpningar:

Gruvdrift

Siktplåtar, foder till lastarskopor, matarsystem för kulkvarnar, skydd för skopskär, sidoskydd för skopor, stup, linerplåtar och foder till uppfordringsskopor

Cement

Cementugnskomponenter, delar till sinterverk, fläktblad, cementblandarpaddlar, gyratorhöljen, valsar till kol- och cementpulveriserare, komponenter för krossning av råmaterial, paneler vid gjutning

Kraft

Tömningsstup för kol

Mer information om tillämpningar finns i Duroxite® produktbroschyr.

Standard dimensioner

Standardtjocklekar för påsvetsning
Metriska mått
Standardtjocklekar för påsvetsning
Metriska mått
6 mm på 6 mm
Standardtjocklekar för påsvetsning
Metriska mått
Standardtjocklekar för påsvetsning
Metriska mått
10 mm på 10 mm
Standardtjocklekar för påsvetsning
Metriska mått
Standardtjocklekar för påsvetsning
Metriska mått
6 mm på 20 mm
Standardtjocklekar för påsvetsning
Metriska mått
Standardtjocklekar för påsvetsning
Metriska mått
6 mm på 25 mm
Standardtjocklekar för påsvetsning
Metriska mått
Standardtjocklekar för påsvetsning
Metriska mått
6 mm på 32 mm

Andra plåtstorlekar och kundanpassade tjocklekar kan produceras på begäran.

Standard plåtstorlekar

Metriska mått
Metriska mått
1.85 m x 2.85 m
Imperialistiska mått
6.1' x 9.3'
Metriska mått
Metriska mått
1.2 m x 2.4 m
Imperialistiska mått
4' x 8'
Metriska mått
Metriska mått
1.5 m x 3.0 m
Imperialistiska mått
5' x 10'
Metriska mått
Metriska mått
1.8 m x 3.0 m
Imperialistiska mått
6' x 10'

Ovanstående standardstorlekar är tillgängliga för alla standardtjocklekar av hårdpåsvetsning. Andra plåtstorlekar och kundanpassade tjocklekar kan produceras på begäran.

Mekaniska egenskaper

Slitegenskaper
Antal påsvetsade lager
Slitegenskaper
Antal påsvetsade lager
Flera lager
Slitegenskaper
Typisk ythårdhet1)

(HRC)
60 - 65
Slitegenskaper
Typisk ythårdhet1)

(HV)
700 - 850
ASTM G65 – procedur A viktförlust 2)
Yta
(g max)
0.12
ASTM G65 – procedur A viktförlust 2)
75 % av hårdpåsvetsningens djup 3)
(g max)
0.12

1) Ythårdheten mäts på maskinbearbetad plan yta strax under ytan på hårdpåsvetsningen.

2) ASTM G65 - procedur A viktförlust är ett standardtest som mäter motstånd mot glidslitage med torr sand/gummihjul. ASTM G65-Procedure A är den strängaste testmetoden,

3) ASTM G65 -procedur A viktförlust, slitageprov utförs på 75 % djup i påsvetsningsmaterialet för att säkerställa jämn hög slitstyrka från ytan ända ned till 75 % av påsvetsningen.

Mikrostruktur

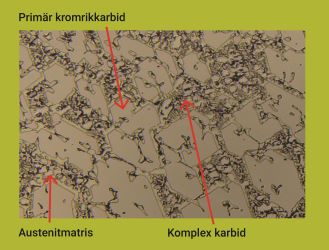

Mikrostrukturen i Duroxite® 201 består av primära kromkarbider och raffinerade komplexa multilegerade karbider med en typisk hårdhet på 2500 till 3000 HK*) jämnt fördelade i en duktil eutekisk austenitmatris, Den typiska volymfraktionen av primära kromrika karbider håller sig mellan 30 och 40 procent med 7-10 procent multilegerade komplexa karbider.

*) HK är mikrohårdheten vid Knoop-provning av mycket sköra material eller tunnplåt.

Toleranser

Tjocklek

Tjocklekstoleranser totalt och för påsvetsningen kan garanteras inom ±10 % av specificerad tjocklek.

Planhet

Plåtens planhetstolerans garanteras över 1.5 m.

Standardtjocklekar för påsvetsning
Metriska mått
Standardtjocklekar för påsvetsning
Metriska mått
5 mm på 8 mm
Planhetstolerans över 1.5 m plåtlängd,
metriska mått
1.5 m x 3.0 m
12 mm
Planhetstolerans över 1.5 m plåtlängd,
metriska mått
1.8 m x 3.0 m
32 mm
Planhetstolerans över 1.5 m plåtlängd,
metriska mått
2.4 m x 3.0 m
38 mm
Standardtjocklekar för påsvetsning
Metriska mått
Standardtjocklekar för påsvetsning
Metriska mått
6 mm på 6 mm
Planhetstolerans över 1.5 m plåtlängd,
metriska mått
1.5 m x 3.0 m
12 mm
Planhetstolerans över 1.5 m plåtlängd,
metriska mått
1.8 m x 3.0 m
32 mm
Planhetstolerans över 1.5 m plåtlängd,
metriska mått
2.4 m x 3.0 m
38 mm
Standardtjocklekar för påsvetsning
Metriska mått
Standardtjocklekar för påsvetsning
Metriska mått
10 mm på 10 mm
Planhetstolerans över 1.5 m plåtlängd,
metriska mått
1.5 m x 3.0 m
6 mm
Planhetstolerans över 1.5 m plåtlängd,
metriska mått
1.8 m x 3.0 m
19 mm
Planhetstolerans över 1.5 m plåtlängd,
metriska mått
2.4 m x 3.0 m
25 mm

För kundanpassade storlekar, var vänlig och kontakta din lokala säljare eller ditt närmaste Hardox Wearparts center om planhetsgarantier.

Leveranstillstånd

Duroxite® 201 levereras normalt i svetsat tillstånd men kan också levereras i slipat tillstånd på begäran.

Tillverkning och andra rekommendationer

Svetsning, skärning, formning och bearbetning

Rekommendationer finns i Duroxite® produktbroschyr eller rådfråga din lokala tekniska support.

Säkerhetsåtgärder

Vid svetsning och skärning av Duroxite®-produkter bildas rök som innehåller skadliga ångor och gaser som är kemiskt mycket komplexa och svåra att klassificera. Den viktigaste giftiga komponenten i ångor och gaser som produceras i processen är sexvärt krom. Vi rekommenderar att lämplig ventilationsutrustning och svetspistoler med rökutsug används, samt lämpliga skyddskläder och andningsskydd för operatörer.
