Grova RR®- och RD®-pålar

Grova pålar med hög bärförmåga

Grova RR®- och RD®-pålar tilverkas av spiralsvetsade stålrör. Pålstorlekar: 400 – 1 200 mm. Grova RR®- och RD®-pålar kan även tilverkas med kundens önskade diameter och väggtjocklek.

För mer information om pålens tvärsnittsegenskaper och ståltyper, se SSAB:s Anvisningar för projektering och installation av RR®- och RD®-pålar.

Tillämpningar:

  • Broar och vär- och järnvägskonstruktioner
  • Docks
  • Kontorsbyggnader och affärslokaler
  • Industribyggnader
  • Vindkraftverk
pdf849 Kb

RR®- & RD®-stålrörspålar -Anvisningar för projektering och installation

RR®-påle

Slagna grova RR®-pålar (RR400–RR1200) är stålrörspålar som består av ett spiralsvetsat stålrör med pålsko som tillval.

De viktigaste fördelarna är hög bärförmåga tack vare stålets styrka samt utmärkt lastkapacitet, böjstyvhet och böjhållfasthet tack vare formen.

Läs mer

RD®-påle

Borrade grova RD®-pålar (RD400–RD1200) är speciella pålar som installeras genom borrning vid svåra mark- och miljöförhållanden.

Pålarna består av ett längd- eller spiralsvetsat stålrör. De kan borras genom alla naturliga markskikt hela vägen ner i berggrunden, med små avvikelser i position och lutning.

Läs mer

Beläggningar

För utsatta konstruktioner kan det vara en fördel att skydda hela pålarna eller delar av dem med yttre beläggningar.

SSAB kan leverera pålrör med flera slags skyddsbeläggningar.

Läs mer

Tillgänglighet

Tillgänglighet för grova pålar: standardgodstjocklekar och diametrar. Längder upp till 39 meter utan skarvning. För projektspecifika dimensioner kontakta vår säljavdelning..

RR®-påle

Standarddimensioner och tillgängliga stålsorter för grova stålrörspålar

X = Stålsorter S440J2H, S550J2H och S355J2H          O = Stålsorter S440J2H och S355J2H

*) Vänligen kontakta vår försäljning för tillgänglighet

Påle

RR400

Diameter
[mm]
406.4
Godstjocklek
8
X
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
Godstjocklek
16
Godstjocklek
18
Godstjocklek
20
Godstjocklek
22
Godstjocklek
23
Påle

RR450

Diameter
[mm]
457
Godstjocklek
8
X
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
Godstjocklek
16
Godstjocklek
18
Godstjocklek
20
Godstjocklek
22
Godstjocklek
23
Påle

RR500

Diameter
[mm]
508
Godstjocklek
8
X
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
X
Godstjocklek
16
*
Godstjocklek
18
Godstjocklek
20
Godstjocklek
22
Godstjocklek
23
Påle

RR550

Diameter
[mm]
559
Godstjocklek
8
X
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
X
Godstjocklek
16
*
Godstjocklek
18
Godstjocklek
20
Godstjocklek
22
Godstjocklek
23
Påle

RR600

Diameter
[mm]
610
Godstjocklek
8
X
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
X
Godstjocklek
16
X
Godstjocklek
18
O
Godstjocklek
20
Godstjocklek
22
Godstjocklek
23
Påle

RR650

Diameter
[mm]
660
Godstjocklek
8
X
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
X
Godstjocklek
16
X
Godstjocklek
18
O
Godstjocklek
20
Godstjocklek
22
Godstjocklek
23
Påle

RR700

Diameter
[mm]
711
Godstjocklek
8
X
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
X
Godstjocklek
16
X
Godstjocklek
18
X
Godstjocklek
20
O
Godstjocklek
22
Godstjocklek
23
Påle

RR750

Diameter
[mm]
762
Godstjocklek
8
X
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
X
Godstjocklek
16
X
Godstjocklek
18
X
Godstjocklek
20
O
Godstjocklek
22
*
Godstjocklek
23
Påle

RR800

Diameter
[mm]
813
Godstjocklek
8
X
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
X
Godstjocklek
16
X
Godstjocklek
18
X
Godstjocklek
20
O
Godstjocklek
22
*
Godstjocklek
23
Påle

RR900

Diameter
[mm]
914
Godstjocklek
8
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
X
Godstjocklek
16
X
Godstjocklek
18
X
Godstjocklek
20
O
Godstjocklek
22
*
Godstjocklek
23
Påle

RR1000

Diameter
[mm]
1016
Godstjocklek
8
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
X
Godstjocklek
16
X
Godstjocklek
18
X
Godstjocklek
20
O
Godstjocklek
22
*
Godstjocklek
23
*
Påle

RR1200

Diameter
[mm]
1220
Godstjocklek
8
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
X
Godstjocklek
16
X
Godstjocklek
18
X
Godstjocklek
20
O
Godstjocklek
22
*
Godstjocklek
23
*

RD®-påle

Standarddimensioner och tillgängliga stålsorter för grova stålrörspålar

X = Stålsorter S440J2H, S550J2H och S355J2H O = Stålsorter S440J2H och S355J2H

*) Vänligen kontakta vår försäljning för tillgänglighet

Godstjocklek
Påle

RD400

Godstjocklek
Diameter [mm]
406.4
Godstjocklek
8
X
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
Godstjocklek
16
Godstjocklek
18
Godstjocklek
20
Godstjocklek
22
Godstjocklek
23
Godstjocklek
Påle

RD450

Godstjocklek
Diameter [mm]
457
Godstjocklek
8
X
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
Godstjocklek
16
Godstjocklek
18
Godstjocklek
20
Godstjocklek
22
Godstjocklek
23
Godstjocklek
Påle

RD500

Godstjocklek
Diameter [mm]
508
Godstjocklek
8
X
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
X
Godstjocklek
16
*
Godstjocklek
18
Godstjocklek
20
Godstjocklek
22
Godstjocklek
23
Godstjocklek
Påle

RD550

Godstjocklek
Diameter [mm]
559
Godstjocklek
8
X
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
X
Godstjocklek
16
*
Godstjocklek
18
Godstjocklek
20
Godstjocklek
22
Godstjocklek
23
Godstjocklek
Påle

RD600

Godstjocklek
Diameter [mm]
610
Godstjocklek
8
X
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
X
Godstjocklek
16
X
Godstjocklek
18
O
Godstjocklek
20
Godstjocklek
22
Godstjocklek
23
Godstjocklek
Påle

RD650

Godstjocklek
Diameter [mm]
660
Godstjocklek
8
X
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
X
Godstjocklek
16
X
Godstjocklek
18
O
Godstjocklek
20
Godstjocklek
22
Godstjocklek
23
Godstjocklek
Påle

RD700

Godstjocklek
Diameter [mm]
711
Godstjocklek
8
X
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
X
Godstjocklek
16
X
Godstjocklek
18
X
Godstjocklek
20
O
Godstjocklek
22
Godstjocklek
23
Godstjocklek
Påle

RD750

Godstjocklek
Diameter [mm]
762
Godstjocklek
8
X
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
X
Godstjocklek
16
X
Godstjocklek
18
X
Godstjocklek
20
O
Godstjocklek
22
*
Godstjocklek
23
Godstjocklek
Påle

RD800

Godstjocklek
Diameter [mm]
813
Godstjocklek
8
X
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
X
Godstjocklek
16
X
Godstjocklek
18
X
Godstjocklek
20
O
Godstjocklek
22
*
Godstjocklek
23
Godstjocklek
Påle

RD900

Godstjocklek
Diameter [mm]
914
Godstjocklek
8
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
X
Godstjocklek
16
X
Godstjocklek
18
X
Godstjocklek
20
O
Godstjocklek
22
*
Godstjocklek
23
Godstjocklek
Påle

RD1000

Godstjocklek
Diameter [mm]
1016
Godstjocklek
8
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
X
Godstjocklek
16
X
Godstjocklek
18
X
Godstjocklek
20
O
Godstjocklek
22
*
Godstjocklek
23
*
Godstjocklek
Påle

RD1200

Godstjocklek
Diameter [mm]
1220
Godstjocklek
8
Godstjocklek
10
X
Godstjocklek
12.5
X
Godstjocklek
14.2
X
Godstjocklek
16
X
Godstjocklek
18
X
Godstjocklek
20
O
Godstjocklek
22
*
Godstjocklek
23
*

Stålsorter

Standardstålsorter för SSABs grova stålpålar. Pålarna kan också specialbeställas i MH-stålsorter enligt standarden EN10219.

Stålsort

S355J2H

Kolekvivalent
Max CEV
[%]
0.45
Kemisk sammansättning, max.
C
[%]
0.22
Kemisk sammansättning, max.
Mn
[%]
1.6
Kemisk sammansättning, max.
P
[%]
0.03
Kemisk sammansättning, max.
S
[%]
0.03
Mekaniska egenskaper
fymin
[MPa]
355
Mekaniska egenskaper
fu
[MPa]
470-630
Mekaniska egenskaper
A5min
[%]
20
Mekaniska egenskaper
Slaghållfasthet
T
[°C]
-20
Mekaniska egenskaper
Slaghållfasthet
KV min
[J]
27
Stålsort

S440J2H

Kolekvivalent
Max CEV
[%]
0.45
Kemisk sammansättning, max.
C
[%]
0.16
Kemisk sammansättning, max.
Mn
[%]
1.6
Kemisk sammansättning, max.
P
[%]
0.02
Kemisk sammansättning, max.
S
[%]
0.02
Mekaniska egenskaper
fymin
[MPa]
440
Mekaniska egenskaper
fu
[MPa]
490-630
Mekaniska egenskaper
A5min
[%]
17
Mekaniska egenskaper
Slaghållfasthet
T
[°C]
-20
Mekaniska egenskaper
Slaghållfasthet
KV min
[J]
27
Stålsort

S550J2H

Kolekvivalent
Max CEV
[%]
0.47
Kemisk sammansättning, max.
C
[%]
0.12
Kemisk sammansättning, max.
Mn
[%]
1.9
Kemisk sammansättning, max.
P
[%]
0.02
Kemisk sammansättning, max.
S
[%]
0.02
Mekaniska egenskaper
fymin
[MPa]
550
Mekaniska egenskaper
fu
[MPa]
605-760
Mekaniska egenskaper
A5min
[%]
14
Mekaniska egenskaper
Slaghållfasthet
T
[°C]
-20
Mekaniska egenskaper
Slaghållfasthet
KV min
[J]
27

Order och leverans

Kontakta vår säljavdelning för att beställa stålpålar från SSABs lager eller direkt från bruket.

SSAB följer Allmänna bestämmelser, ALBIF 2000, för leverans av järn - och stålprodukter m m. med tillägg att parterna ska följa gällande lagstiftning och tillsynsbestämmelser och inte ägna sig år korrupta affärsmetoder.

De tekniska leveransvillkoren för stålrör som tillverkats av SSAB motsvarar standarderna EN 10219-1 eller ETA-12/. Dimensionerna och toleranserna följer EN 10219-2. För konstruktionsarbeten, i tillämpliga fall, iakttas standarden EN 1090-2.

Stålpålar levereras med buntlappar och SSABs pålmärkning för att möjliggöra fullständig spårbarhet.

Materialintyg för typ 1.3 lämnas enligt standarden EN 10204.

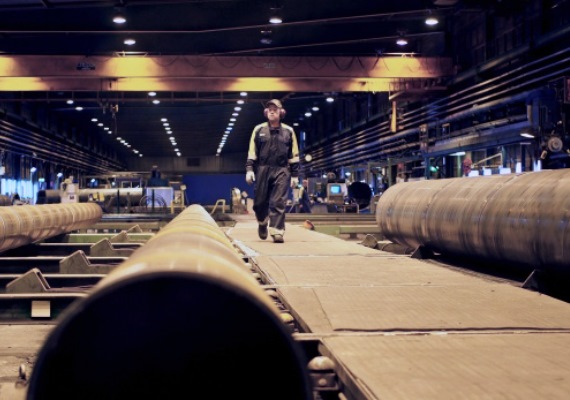

Kostnadsbesparingar genom optimering av påldimensioner

Det finns goda möjligheter att minska kostnaderna genom korrekta beslut på planeringsstadiet, när stora delar av projektets totala kostnader fastställs.

Vår flexibla tillverkningsmetod för grova pålar möjliggör användning av projektspecifika dimensioner. Kostnadsbesparingar kan göras både genom projektspecifika materialtjocklekar och val av stålsorter för pålarna.

Pålar som tillverkas i längder som kunden specificerar hjälper till att minimera skarvsvetsning på plats och ger avsevärda besparingar i byggkostnader och tid. Upp till 39 m långa grova RR®- och RD®-pålar utan skarvsvetsar kan tillverkas på beställning. De längsta RR®-pålar med skarvsvetsar som SSAB levererat har varit 45 m långa.

Dimensioneringsverktyg

Mjukvara för snabb och enkel dimensionering

PileCalc är ett dimensioneringsprogram för SSABs stålrörspålar. Såväl Eurokoder som nationella koder och instruktioner används vid dimensioneringen av spetsburna pålar.

Dimensioneringsverktyget PileWallCalc möjliggör enkel beräkning av tvärsnittsegenskaper och böjmotstånd i pålväggarna. Programmet beräknar böjmotstånd och normalkrafter för RD® -pålväggar, kombiväggar och kombiväggar.

Läs mer

Miljöansvar och hållbarhet

SSAB utvecklar nya produkter och tjänster för att förbättra våra kunders prestanda inom hållbarhet och effektivitet.

Livscykelanalyser för SSABs produkter finns att tillgå i form av miljövarudeklarationer (EPD, Environmental product declaration). Tillverkningskedjan från råvara till färdig produkt, övervakas noggrant.

SSAB har infört CE-märkning av infrastrukturprodukter. Prestandadeklarationer (DoP, Declaration of Performance) anger de tekniska egenskaperna hos CE-märkta produkter.
