Kombivägg

Stödväggar av stålpålar är ofta den bästa lösningen när man vill ersätta traditionella, arbetsintensiva platsgjutna stödväggar.

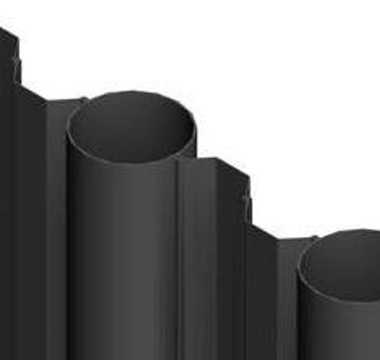

Grova RR® -pålar kan byggas ihop till en sammanhängande kombinationsvägg genom att svetsa spontlås eller hela spontprofiler mot dem. I en kombivägg är det pålarna som är lastbärande och spontprofilerna som installeras mellan dem gör att väggen blir sammanhängande.

Tack vare SSABs höghållfasta stål har våra kombiväggar utmärkt böjstyvhet och kapacitet.

Tillämpningar:

  • Stödväggskonstruktioner
  • Byggnadsgrunder
  • Varv och pirer
  • Väg- och järnvägskonstruktioner
  • Broar

Tillgänglighet

Kombivägg

Standardpålar och tillgängliga stålsorter för kombipålväggar

 X = Stålsorter S355J2H, S440J2H och S550J2H          O = Stålsorter S355J2H och S440J2H

*) Vänligen kontakta vår försäljning för tillgänglighet
Godstjocklek
Godstjocklek
Godstjocklek
Godstjocklek
10
Godstjocklek
12.5
Godstjocklek
14.2
Godstjocklek
16
Godstjocklek
18
Godstjocklek
20
Godstjocklek
22
Godstjocklek
23
Godstjocklek
Godstjocklek
RD400
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
Godstjocklek
Godstjocklek
Godstjocklek
Godstjocklek
Godstjocklek
Godstjocklek
Godstjocklek
RD450
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
Godstjocklek
Godstjocklek
Godstjocklek
Godstjocklek
Godstjocklek
Godstjocklek
Godstjocklek
RD500
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 *
Godstjocklek
Godstjocklek
Godstjocklek
Godstjocklek
Godstjocklek
Godstjocklek
RD550
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 *
Godstjocklek
Godstjocklek
Godstjocklek
Godstjocklek
Godstjocklek
Godstjocklek
RD600
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 O
Godstjocklek
Godstjocklek
Godstjocklek
Godstjocklek
Godstjocklek
RD650
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 O
Godstjocklek
Godstjocklek
Godstjocklek
Godstjocklek
Godstjocklek
RD700
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 O
Godstjocklek
Godstjocklek
Godstjocklek
Godstjocklek
RD750
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 O
Godstjocklek
Godstjocklek
Godstjocklek
Godstjocklek
RD800
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 O
Godstjocklek
 *
Godstjocklek
Godstjocklek
Godstjocklek
RD900
Godstjocklek
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 O
Godstjocklek
 *
Godstjocklek
Godstjocklek
Godstjocklek
RD1000
Godstjocklek
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 O
Godstjocklek
 *
Godstjocklek
 *
Godstjocklek
Godstjocklek
RD1200
Godstjocklek
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 X
Godstjocklek
 O
Godstjocklek
 *
Godstjocklek
 *

Stålsorter

Standardstålsorter för SSABs stödväggar. Pålarna kan också specialbeställas i MH-stålsorter enligt standarden EN 10219.

Stålsort
Stålsort
Kolekvivalent

Kemisk sammansättning, max.

Kemisk sammansättning, max.

Kemisk sammansättning, max.

Kemisk sammansättning, max.

Mekaniska egenskaper

Mekaniska egenskaper

Mekaniska egenskaper

Mekaniska egenskaper
Slaghållfasthet
Stålsort
Stålsort

Kolekvivalent
Max CEV [%]
Kemisk sammansättning, max.
[%]
Kemisk sammansättning, max.
Mn [%]
Kemisk sammansättning, max.
[%]
Kemisk sammansättning, max.
[%]
Mekaniska egenskaper
fymin [MPa]
Mekaniska egenskaper
fu [MPa]
Mekaniska egenskaper

Amin [%]

Mekaniska egenskaper
[°C]
Mekaniska egenskaper

KV min [J]

Stålsort
Stålsort
S355J2H
Kolekvivalent
0,45
Kemisk sammansättning, max.
0,22
Kemisk sammansättning, max.
1,6
Kemisk sammansättning, max.
0,03
Kemisk sammansättning, max.
0,03
Mekaniska egenskaper
355
Mekaniska egenskaper
470-630
Mekaniska egenskaper
20
Mekaniska egenskaper
-20
Mekaniska egenskaper
 27
Stålsort
Stålsort
S440J2H
Kolekvivalent
0,45
Kemisk sammansättning, max.
0,16
Kemisk sammansättning, max.
1,6
Kemisk sammansättning, max.
0,02
Kemisk sammansättning, max.
0,02
Mekaniska egenskaper
440
Mekaniska egenskaper
490-630
Mekaniska egenskaper
17
Mekaniska egenskaper
-20
Mekaniska egenskaper
 27
Stålsort
Stålsort
S550J2H
Kolekvivalent
0,47
Kemisk sammansättning, max.
0,12
Kemisk sammansättning, max.
1,9
Kemisk sammansättning, max.
0,02
Kemisk sammansättning, max.
0,02
Mekaniska egenskaper
550
Mekaniska egenskaper
605-760
Mekaniska egenskaper
14
Mekaniska egenskaper
-20
Mekaniska egenskaper
 27

Order och leverans

För beställning av RD-pålväggar och kombiväggar, kontakta vår säljavdelning.

SSAB följer Allmänna bestämmelser, ALBIF 2000, för leverans av järn - och stålprodukter m m. med tillägg att parterna ska följa gällande lagstiftning och tillsynsbestämmelser och inte ägna sig år korrupta affärsmetoder.

De tekniska leveransvillkoren för stålrör som tillverkats av SSAB motsvarar standarderna EN 10219-1 och/eller ETA 12/0526. Dimensionerna och toleranserna följer EN 10219-2 och/eller ETA 12/0526. För konstruktionsarbeten iakttas standarden EN 12063.

Stålpålar levereras med buntlappar och SSABs pålmärkning för att möjliggöra fullständig spårbarhet.

Materialintyg för typ 1.3 lämnas enligt standarden EN 10204.

Dimensioneringsverktyg

Mjukvara för snabb och enkel dimensionering

PileCalc är ett dimensioneringsprogram för SSABs stålrörspålar. Såväl Eurokoder som nationella koder och instruktioner används vid dimensioneringen av spetsburna pålar.

Dimensioneringsverktyget PileWallCalc möjliggör enkel beräkning av tvärsnittsegenskaper och böjmotstånd i pålväggarna. Programmet beräknar böjmotstånd och normalkrafter för RD® -pålväggar, kombiväggar och kombiväggar.

Läs mer

Miljöansvar och hållbarhet

SSAB utvecklar nya produkter och tjänster för att förbättra våra kunders prestanda inom hållbarhet och effektivitet.

Livscykelanalyser för SSABs produkter finns att tillgå i form av miljövarudeklarationer (EPD, Environmental product declaration). Tillverkningskedjan från råvara till färdig produkt, övervakas noggrant.

SSAB har infört CE-märkning av infrastrukturprodukter. Prestandadeklarationer (DoP, Declaration of Performance) anger de tekniska egenskaperna hos CE-märkta produkter.

Läs mer
