SSAB ERB – анкерный болт для быстрого укрепления горных пород

Решение SSAB ERB предназначено для укрепления горных пород в шахтах и туннелях. Для его использования не требуются химикаты, подаётся только вода. Это самый безопасный и экологически чистый способ ускорить проходку туннелей.

Обращайтесь в наш отдел сбыта Скачать информацию об изделии

Быстрая установка

SSAB ERB является решением для быстрого крепления кровли при проходке туннелей и выполнении горных работ как в мягких, так и в твёрдых породах. Когда скважина пробурена, введённый анкерный болт разжимается под воздействием воды, подаваемой насосом высокого давления.

Полная несущая способность без ожидания

Разжатый анкерный болт плотно прижимается к породе. Он немедленно приобретает полную несущую способность – не требуется ждать, пока раствор или другой наполнитель затвердеют.

Высокий уровень безопасности

Анкерные болты SSAB ERB изготовлены из стали с исключительной формуемостью, что обеспечивает высокий уровень безопасности и надёжное функционирование при работе с различной породой и установки в скважины различного диаметра.

Изготовленный в Швеции прочный и экологичный анкерный болт

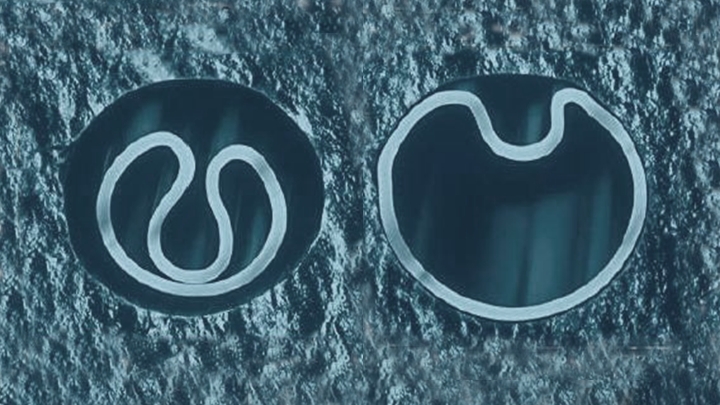

Предлагаемые анкерные болты созданы на основе уникальной концепции. Распорная втулка, выполненная в форме буквы «ω», представляет собой совершенно новый способ защиты кровли от обрушения. Это проверенная и испытанная технология, используемая по всему миру.

Анкерные болты SSAB ERB изготавливаются на заводе SSAB в Швеции из высококачественной скандинавской стали. Все этапы производства – от добычи железной руды до изготовления готовых анкерных болтов – контролируются компанией SSAB. Используемая сталь отличается стабильностью свойств и чрезвычайно хорошими показателями удлинения, а также обладает необходимыми характеристиками для обеспечения требуемой степени укрепления породы.

Поскольку для установки анкерных болтов SSAB ERB используется только вода, отсутствуют потенциальные риски, связанные с химическими веществами, которые могут быть опасны как во время монтажа, так и после него. Анкерные болты могут оставаться в породе, не оказывая воздействия на окружающую среду.

Как функционирует решение SSAB ERB

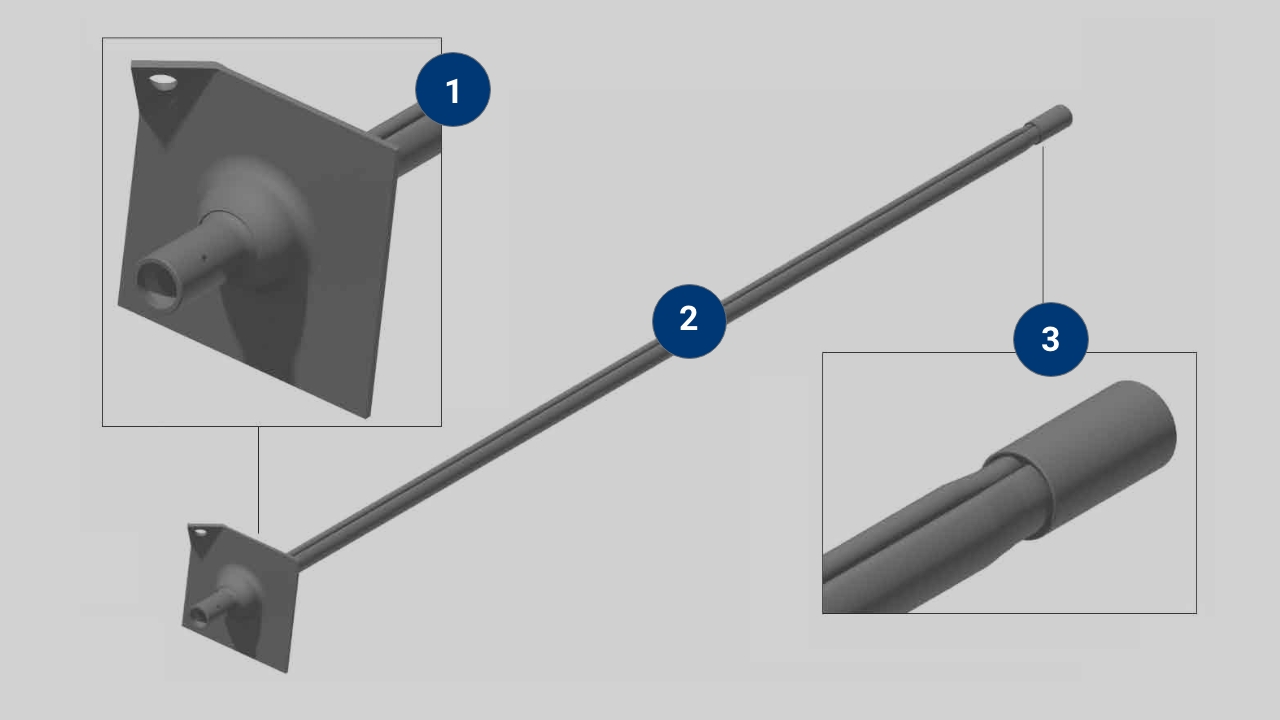

Анкерные болты SSAB ERB поставляются готовыми к эксплуатации. Трубки имеют закрытую втулку в верхней части и соединительную втулку для подключения рукава высокого давления. Какими бы ни были горные работы и проходка туннелей, процедура проста и понятна. Необходимое оборудование легко перемещать и подключать к источнику энергии.


1. Стандартным буровым оборудованием осуществляется бурение шпура необходимой глубины.
2. Вставляется анкерный болт (с торцевой пластиной или без неё).
3. Нагнетательный насос подаёт давление до 30 МПа, расширяя втулку.
4. Насос отсоединён, порода надёжно закреплена.

Полный ассортимент анкерных болтов

Анкерные болты SSAB ERB поставляются в широком диапазоне типоразмеров и нагрузок. Доступны модели с допустимой нагрузкой 12, 16 и 24 тонны. Также предлагается версия SSAB ERB+ с улучшенными показателями относительного удлинения для особо динамичных пород. Анкерные болты SSAB ERB и SSAB ERB+ могут поставляться в исполнении с широким зазором. В этом случае сложенная трубка имеет более широкий зазор и хорошо подходит для защиты от коррозии синтетическим покрытием.

Анкерные болты SSAB ERB здесь

Продажи анкерных болтов SSAB ERB осуществляются непосредственно через торговые представительства компании SSAB и через некоторых дистрибьюторов. Компания SSAB располагает складами в нескольких частях мира, что гарантирует быструю доставку. Для удобства перегрузки и транспортировки анкерные болты SSAB ERB поставляются пачками. Большие заказы могут быть доставлены в контейнерах непосредственно на объект.

Технические характеристики анкерных болтов SSAB ERB и SSAB ERB+



ERB 120 ERB 120+ ERB 160 ERB 160+ ERB 240 ERB 240+
Диаметр болта 28 мм
28 мм  38 мм 38 мм 38 мм 38 мм
Диаметр профиля 27,5 мм
27,5 мм  36 мм 36 мм 36 мм 36 мм
Толщина материала 2 мм
2 мм  2 мм 2 мм 3 мм 3 мм
Диаметр верхней втулки 28 мм
28 мм  38 мм 38 мм 38 мм 38 мм
Диаметр втулки для подключения 30/37 мм
30/37 мм  41/48 мм 41/48 мм 41/48 мм 41/48 мм
Диаметр отверстия 32 - 39 мм 32 - 39 мм 43 - 52 мм 43 - 52 мм 43 - 52 мм 43 - 52 мм
Минимальная разрывная нагрузка 120 кН 120 кН 160 кН 160 кН 240 кН 230 кН
Минимальное удлинение 10% 20% 10% 20% 10% 20%
Типичное удлинение 15% 30% 15% 30% 15% 30%
Стандартная длина* 1,5 - 4,0 м 1,5 - 4,0 м 2,4 - 6,0 м 2,4 - 6,0 м 2,4 - 6,0 м 2,4 - 6,0 м


* другая длина – по запросу


2,4 - 6,0 м
