3D-tulostus SSAB:n teräsjauheella kilpa-autoilussa

3D-tulostusta on alettu käyttää yhä enemmän ja enemmän teollisuudessa, jossa se on korvaamassa perinteistä valmistusta. Usein päätöksen takana on taloudellinen kannattavuus eli se, kumpi ratkaisu tulee edullisemmaksi: perinteinen tuotantolinja vai osien valmistaminen 3D-tulostuksella. Siihen vaikuttavat kuitenkin myös muut tekijät, kuten suunnittelun vapaus ja mahdollisuus rakentaa kevyempiä ja lujempia osia.

Kilpa-autoilussa tuotantomäärät jäävät usein liian pieniksi kokonaista tuotantolinjaa varten ja komponentteihin on löydettävä huipputeknisiä ratkaisuja, jotta niistä tulisi kevyempiä ja lujempia budjetin rajoissa. Tämän havainnon ovat tehneet myös Chalmers Formula Student -tiimin opiskelijat, jotka käyttävät 3D-tulostusta yhä useammissa kilpa-autonsa osissa.

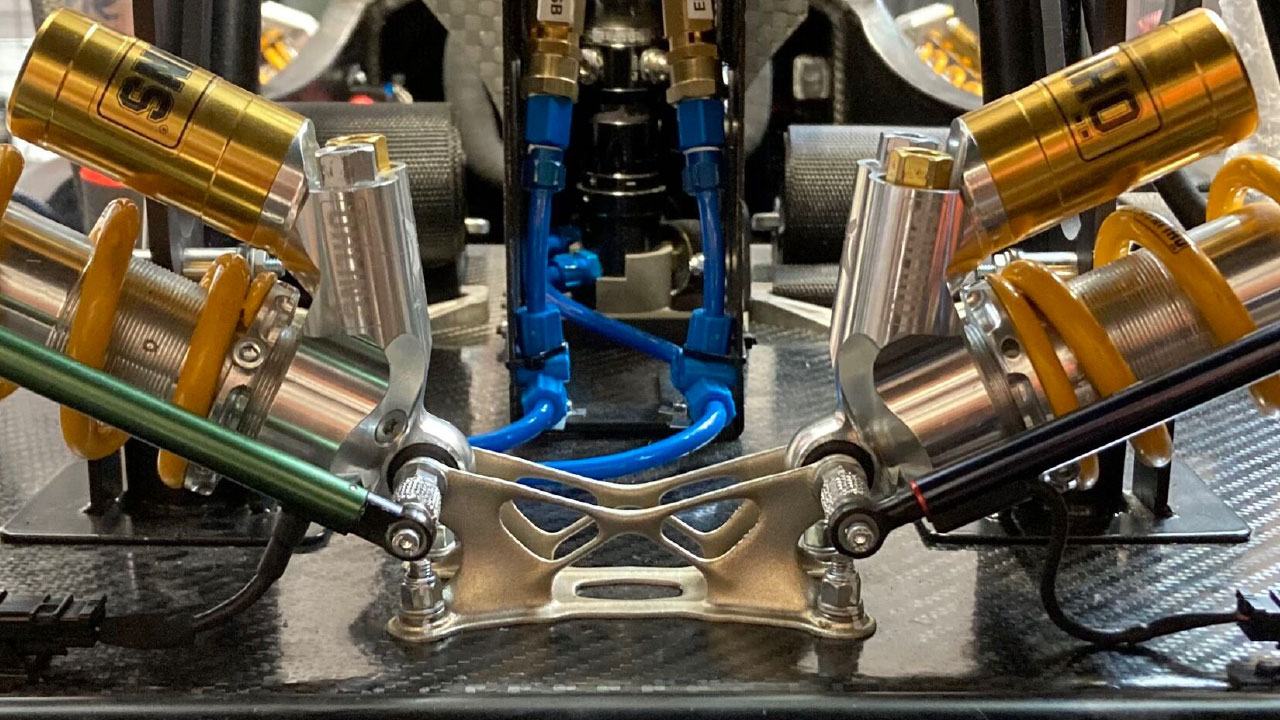

SSAB TS2:sta 3D-tulostettu iskunvaimentimen kiinnike

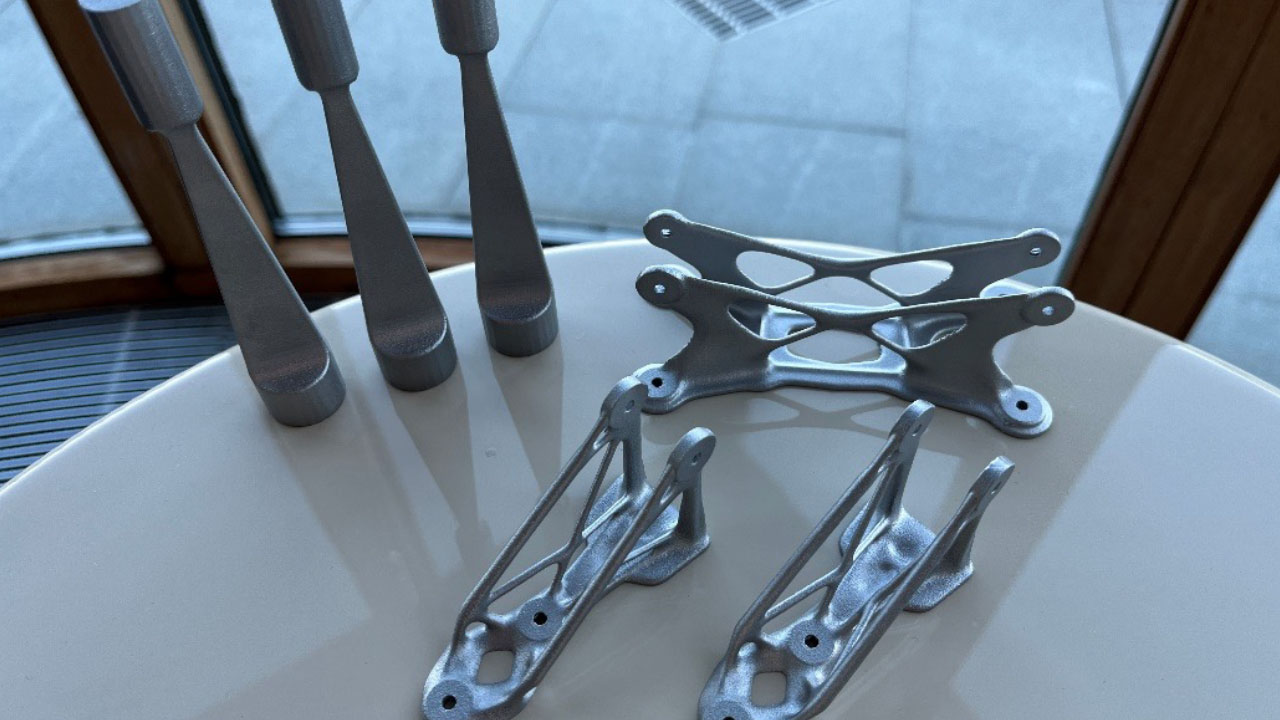

Kaikki SSAB TS2:sta 3D-tulostetut komponentit

SSAB on jo pitkään tukenut Chalmers Formula Student -tiimiä toimittamalla sille erikoislujia materiaaleja kilpa-auton osiin. Materiaalia on käytetty istuimen takana sijaitsevassa suojakaaressa, joka estää kuljettajan jäämisen puristuksiin, jos auto pyörähtää ympäri. Myös jarrulevyjä on valmistettu SSAB Hardoxista. Kun tiimin opiskelijat kuulivat, että SSAB on alkanut valmistaa myös teräsjauhetta erikoislujien komponenttien 3D-tulostukseen, he tiedustelivat SSAB:n jauheteknologiaosastolta, voisiko se tarjota apua auton rakenneosien valmistukseen. Vastaus oli tietenkin: ”Kyllä!”

Opiskelijoiden kaavailemien yksityiskohtien valmistaminen olisi ollut vaikeaa tai ne eivät vastanneet heidän komponenteille asettamiaan lujuusvaatimuksia. Tämä päti myös iskunvaimentimien kiinnikkeisiin, jotka oli aiemmin valmistettu alumiinista, ja suojakaariin, jotka jyrsittiin ja sorvattiin teräksestä. Chalmersin opiskelijat hyödynsivät topologian optimointiohjelmaa iskunvaimentimien kiinnikkeiden 3D-tulostuksen optimoinnissa. Suojakaaria ei kuitenkaan voitu optimoida fyysisten rajoitusten vuoksi. Komponentit 3D-tulostettiin SSAB:n AMC-keskuksessa (Additive Manufacturing Center) Oxelösundissa laserjauhepetisulatuksella (Laser Powder Bed Fusion, L-PBF). Opiskelijat olivat valinneet tulostusmateriaaliksi SSAB TS2:n sen hyvien lujuusominaisuuksien vuoksi.

SSAB TS2:n mekaaniset tiedot 3D-tulostettuna:

Kovuus	450 HV
Myötölujuus	1210 MPa
Murtolujuus	1370 MPa
Venymä A₅	13%
Sitkeys	70 J

Chalmers Race Bay: tulostettujen komponenttien toimitus

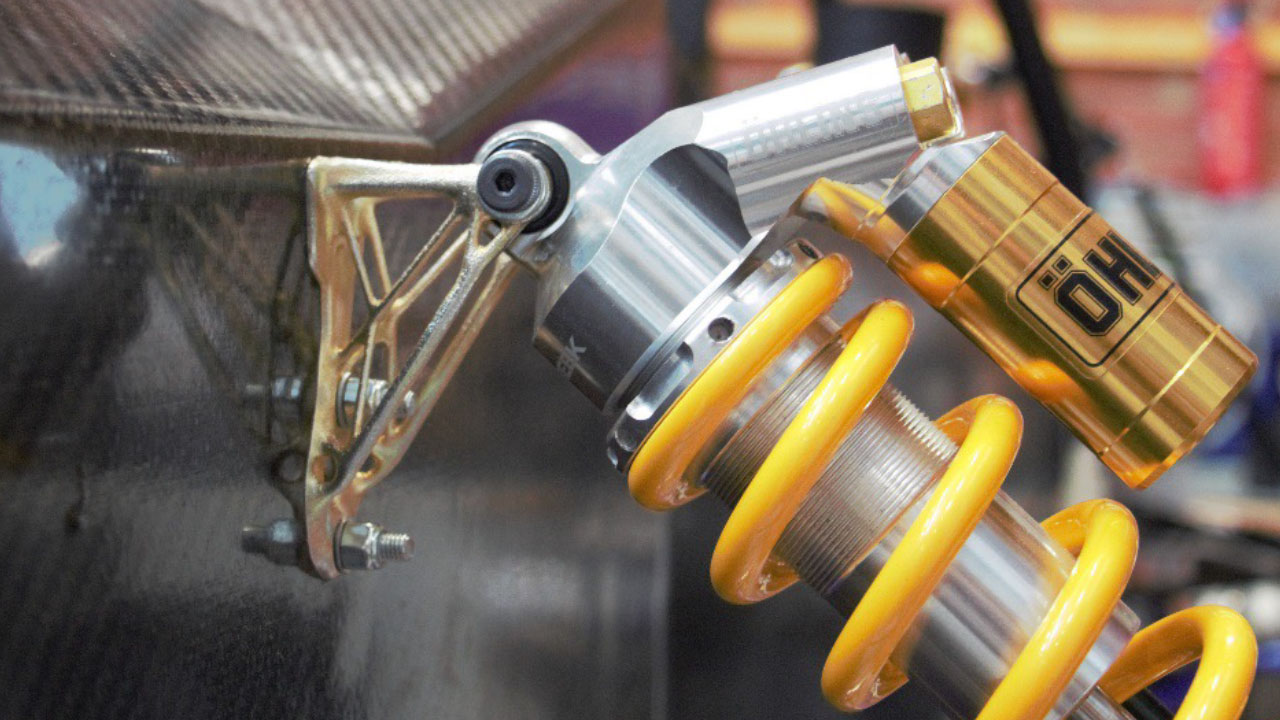

SSAB TS2:sta 3D-tulostettu topologiaoptimoitu iskunvaimentimen kiinnike

Tulostettujen komponenttien tulokset olivat erittäin vaikuttavia. Opiskelijoiden kertoman mukaan uudet iskunvaimentimien kiinnikkeet olivat 32 % kevyempiä kuin aiemmat alumiinista jyrsityt osat, vaikka niillä oli 2,5-kertainen turvallisuusmarginaali. Tämä osoittaa, että oikea materiaali ja kyseinen valmistusmenetelmä voivat kilpailla alumiinin kanssa sekä lujuuden että painon suhteen. Kuten aiemmin mainittiin, suojakaaren topologiaa ei voitu optimoida fyysisten rajoitusten vuoksi. Yksityiskohtien vaikean valmistuksen takia tulevat insinöörit pääsivät pähkäilemään hankalaa koneistusta usean päivän ajan. SSAB TS2:n mekaanisten ominaisuuksien ansiosta opiskelijat pystyivät lisäämään pyörien jousituksen jäykkyyttä.

Ennen seuraavaa kilpailukautta SSAB toimittaa tiimille vielä lisää erikoislujasta teräsjauheesta 3D-tulostettuja komponentteja SSAB:n Oxelösundin tehtaalta. Haluamme osallistua ja tukea tiimin kehitystä mutta myös näyttää, että 3D-tulostaminen on luotettava ja suorituskykyinen valmistusmenetelmä!

SSAB:n teräsjauhe 3D-tulostukseen päihittää alumiinin painossa

SSAB on hypännyt kilpa-autoilun maailmaan Chalmers Formula Student -tiimin kanssa! Keski-Euroopan radoilla kilpailevan formula-auton rakentamisessa on hyödynnetty SSAB:n teräsjauhetta 3D-tulostukseen. Kilpa-autoilu on jatkuvaa tasapainon hakemista komponenttien keveyden ja lujuuden välillä. Siihen, jos mihin, 3D-tulostus sopii erinomaisesti.

Mitä tehdä, kun alumiini on liian painavaa? Vastaus on (kehitteillä oleva) TS2. SSAB:n AMC-keskuksessa Oxelösundissa 3D-tulostetut iskunvaimentimen kiinnikkeet osoittautuivat 32 % kevyemmiksi ja paljon lujemmiksi kuin alkuperäiset alumiinista valmistetut osat.

Ennen seuraavaa kilpailukautta SSAB toimittaa tiimille vielä lisää erikoislujasta teräsjauheesta 3D-tulostettuja komponentteja SSAB:n AMC-keskuksesta Oxelösundista. Haluamme osallistua ja tukea tiimin kehitystä mutta myös näyttää, että 3D-tulostaminen on luotettava ja suorituskykyinen valmistusmenetelmä!
