Erikoisluja Strenx® 700 -rakenneteräs mahdollistaa entistä vahvempien ja kevyempien tuotteiden valmistamisen.

KÄYTTÖKOHTEET
Monenlaiset kantavat rakenteet

TUOTETYYPIT
Levy, arkki, kela ja raina

PAKSUUSALUE
0,7–160 mm (0,028”–6,299”)

Laaja valikoima erikoislujia teräksiä vaativiin rakenteisiin

STRENX^® 700 E

Tyypillisiä käyttökohteita ovat kantavat rakenteet vaativissa olosuhteissa.

Iskusitkeys: 69 J -40 °C:ssa (51 ft-lb -40 °F:ssa)
Levy: 4–160 mm (0,157”–6,299”)
Standardi: EN 10025-6 S690QL, iskukoe -40 °C:ssa (-40 °F)
Muoto: Levy

STRENX^® 700MC D

Tyypillisiä käyttökohteita ovat kantavat rakenteet vaativissa olosuhteissa.

Iskusitkeys: 40 J -20 °C:ssa (30 ft-lb -4 °F:ssa)
Kuumavalssattu nauha: 2–10 mm (0,079”–0,393”)
Standardi: EN 10149-2 S700MC, iskukoe -20 °C:ssa (-4 °F)
Muoto: Levy, kela ja raina

STRENX^® 700MC E

Tyypillisiä käyttökohteita ovat kantavat rakenteet kylmissä olosuhteissa.

Iskusitkeys: 27 J -40 °C:ssa (20 ft-lb -40 °F:ssa)
Kuumavalssattu nauha: 2–10 mm (0,079”–0,393”)
Standardi: EN 10149-2 S700MC, iskukoe -40 °C:ssa (-40 °F)
Muoto: Levy, kela ja raina

STRENX^® 700 F

Kantavat rakenteet kylmissä ja äärimmäisissä olosuhteissa.

Iskusitkeys: 27 J -60 °C:ssa (20 ft-lb 76 °F:ssa)
Levy: 4–130 mm (0,157”–5,118”)
Standardi: EN 10025-6 S690QL1, iskukoe -60 °C:ssa (-76 °F)
Muoto: Levy

STRENX^® 700MC PLUS

Erikoisluja rakenneteräs, joka sopii kehittyneen kylmämuovattavuutensa ja iskusitkeytensä ansiosta erittäin vaativiin käyttökohteisiin.

Iskusitkeys: 40 J -60 °C:ssa (30 ft-lb -76 °F:ssa)
Kuumavalssattu nauha: 3–12 mm (0,079”–0,393”)
Standardi: EN 10149-2 S700MC, iskukoe -60 °C:ssa (-76 °F)
Muoto: Levy

STRENX^® 700 OME

Kantaviin rakenteisiin ja vaativiin olosuhteisiin kehitetty rakenneteräs meriteollisuuteen ja offshore-kohteisiin.

Iskusitkeys: 69 J -40 °C:ssa (51 ft-lb -40 °F:ssa)
Levy: 4–130 mm (0,157”–5,118”)
Standardi: EN 10025-6 S690QL, iskukoe -40 °C:ssa
Muoto: Levy

STRENX^® P700

Tyypillisiä käyttökohteita ovat paineelle ja korkeille lämpötiloille altistuvat kantavat rakenteet vaativissa olosuhteissa.

Levy: 4–100 mm (0,157”–3,937”)
Standardi: EN 10 028-6 P690Q, P690QH, P690QL1 ja P690QL2
Muoto: Levy

STRENX^® 700 CR

Tyypillisiä käyttökohteita ovat monenlaiset kantavien rakenteiden komponentit ja osat.

Kylmävalssattu nauha: 0,7–2,1 mm (0,028”–0,083”)
Standardi: SSAB:n määritys
Muoto: Levy, kela ja raina

Strenx^® 700 CR W

Kylmävalssattu säänkestävä Strenx^® 700 CR W -teräs, jonka myötölujuus on vähintään 700 MPa, mahdollistaa kevyimmät kantavat rakenteet.

Kylmävalssattu nauha: 0,7–2,1 mm
Standardi: SSAB:n määritys
Muoto: Levy, kela ja raina

STRENX^® 700 HR W

Kuljetus- ja nostokaluston ja muiden kantavien käyttökohteiden säänkestäviin rakenteisiin.

Iskusitkeys: 40 J -20 °C:ssa
Paksuus: 3.0-6.1 mm (0.079”-0.240”)
Standardi: EN 10149-2 S700MC
Muoto: Kuumavalssattu nauha

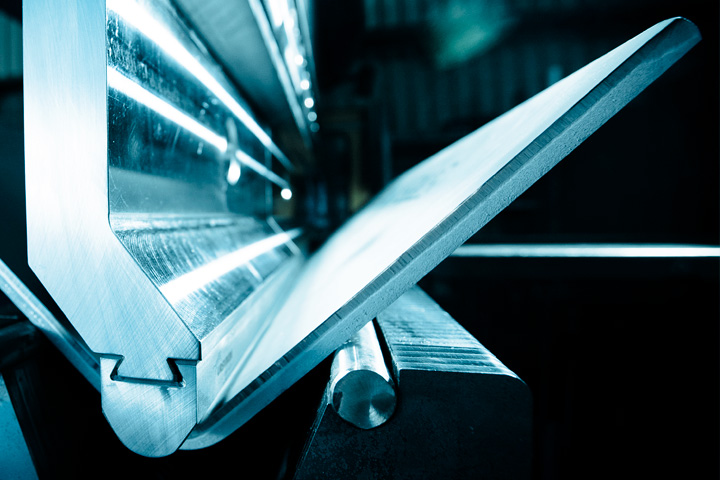

Taivutetun Strenx®-teräslevyn tarkastus.

Strenx® 700 nostaa suorituskyvyn uudelle tasolle

Vähintään 700 MPa:n (101 ksi:n) myötölujuudesta on tullut uusi normaali erikoislujan teräksen suunnittelussa. Jos käytössä on vähemmän luja teräs, tuotteet eivät todennäköisesti yllä parhaimpaansa.

Vaihtaminen teräkseen, jolla on suurempi myötölujuus, mahdollistaa kantokyvyltään suuremmat ja suorituskykyisemmät rakenteet. Kuormitus voi olla suurempaa, mutta levyt voivat olla ohuempia. Tästä on monenlaista etua:

• Lähtökohdista riippuen suunnittelijat voivat keventää teräsrakenteita jopa 40 % – väsymislujuudesta tinkimättä ja jopa kasvattaen sitä.

• Jos osat hitsataan, hitsausaika lyhenee ja hitsausaineiden kulutus pienenee merkittävästi.

Ota yhteyttä tekniseen tukeen

Tyypilliset vaihtamisedut

Strenx^® 700MC -terästä käytetään yleisesti kevyissä perävaunualustoissa. Kun perävaunualusta valmistetaan 350-teräslaadun sijaan Strenx^® 700MC -teräksestä, sen rakenneosien paino pienenee yleensä noin 30 %. Alustan rakenteesta riippuen sitä voidaan keventää jopa 50 %:lla. Strenx^® 700MC täyttää tai ylittää EN 10149-2 -standardin vaatimukset S700MC-teräksille.

Lataa erikoislujien terästen suunnittelusuositukset

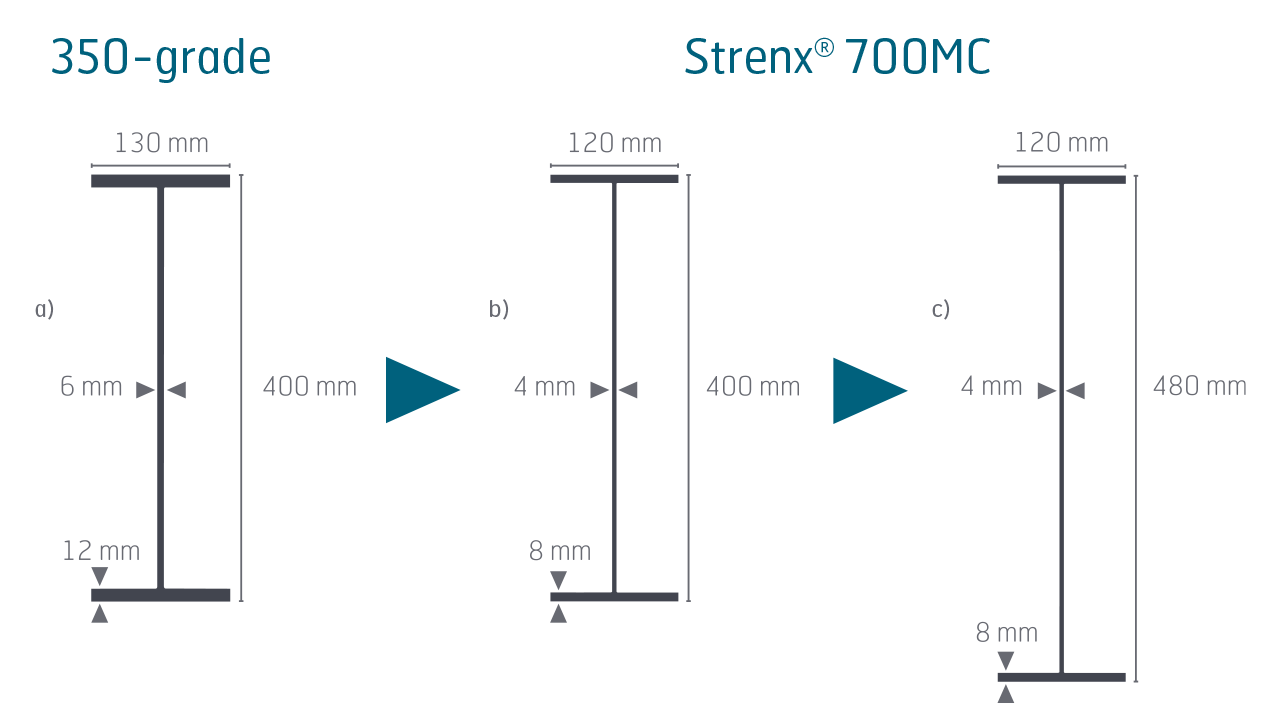

Kaaviokuva erikokoisista teräspalkeista.

	Alkuperäinen malli a)	Kevyt malli b)	Kevyt malli c)
Teräslaatu	S355	Strenx^® 700MC	Strenx^® 700MC
Paino, m [kg/m]	42	27	30
Taivutusmomentin kapasiteetti, M [kNm]	286	306	369
Hitausmomentti, I [m⁴]	140E-06	93E-06	140E-06
Taivutusvastus, W [m³]	72E-05	46E-05	58E-05
Painon vähennys, WR [%]	-	36	30

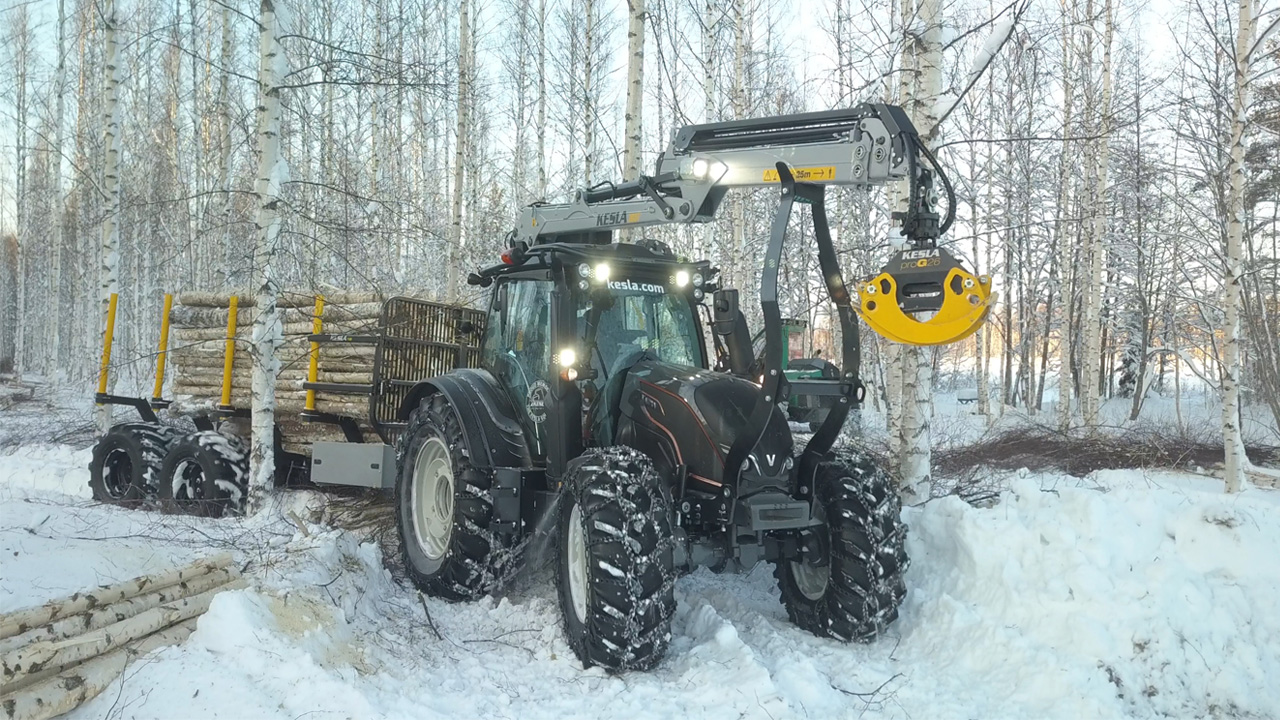

Strenx®-teräksestä valmistetulla nosturilla varustettu traktori puunkorjuussa talvisessa metsässä.

ASIAKASESIMERKKI

Innovatiivinen nosturirakenne takaa äärimmäisen kestävyyden

Nosturien suunnittelussa joudutaan usein tekemään kompromisseja painon ja kestävyyden välillä. Strenx^® 700MC Plus -teräksen ansiosta Kesla pystyi suunnittelemaan kevyemmän nosturin sen kestävyydestä tinkimättä. Materiaali on erittäin sitkeää jopa -60 °C:ssa, joten nosturi toimii luotettavasti ja turvallisesti myös ääriolosuhteissa, esimerkiksi Siperiassa.

Lue koko juttu

Lisää suorituskyvyn ennustettavuutta konepajoille

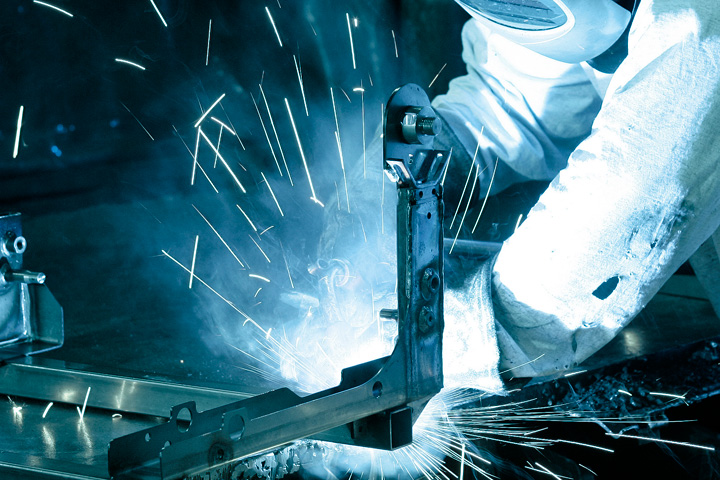

Hitsaus

Strenx^® 700 -terästä voidaan hitsata millä tahansa tavanomaisella hitsausmenetelmällä. MAG-hitsaus on nykyään menetelmistä yleisin, koska se on erittäin helppo automatisoida korkean tuottavuuden saavuttamiseksi.

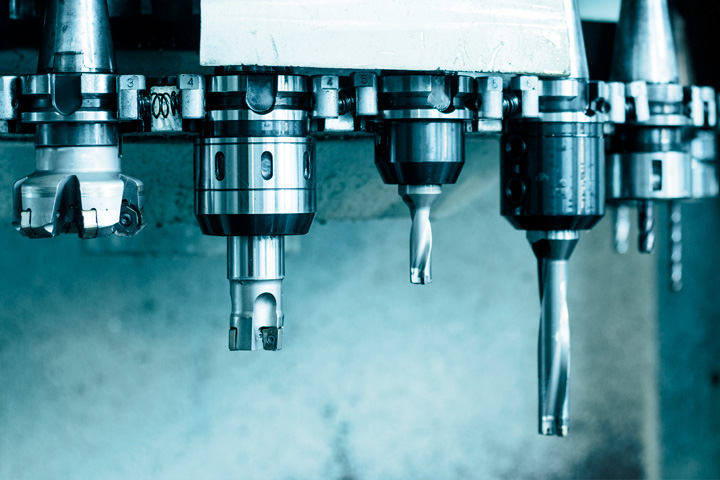

CNC-kone, jossa on useita poranteriä Strenx-teräksen koneistukseen.

Koneistus

Strenx^® 700 -terästä voidaan yleensä työstää ilman erikoislaitteita. Poraamiseen, upottamiseen, kierteittämiseen, sorvaukseen ja jyrsintään suositellaan suurnopeuksisilla teräs- ja karbidityökaluilla varustettuja tukevia koneita.

Taivutus

Strenx^®-teräslevyä ja -nauhaa voidaan vapaataivuttaa ja rullataivuttaa tavallisilla taivutuskoneilla. Tasalaatuiset ominaisuudet, tilatiukat paksuustoleranssit ja erinomainen pinnanlaatu varmistavat taivutusprosessin ennustettavuuden.

Laserleikkauspää leikkaa Strenx-teräslevyä.

Lämpöleikkaus

Strenx^®-teräslevyä ja -nauhaa voidaan vapaataivuttaa ja rullataivuttaa tavallisilla taivutuskoneilla. Tasalaatuiset ominaisuudet, tilatiukat paksuustoleranssit ja erinomainen pinnanlaatu varmistavat taivutusprosessin ennustettavuuden.

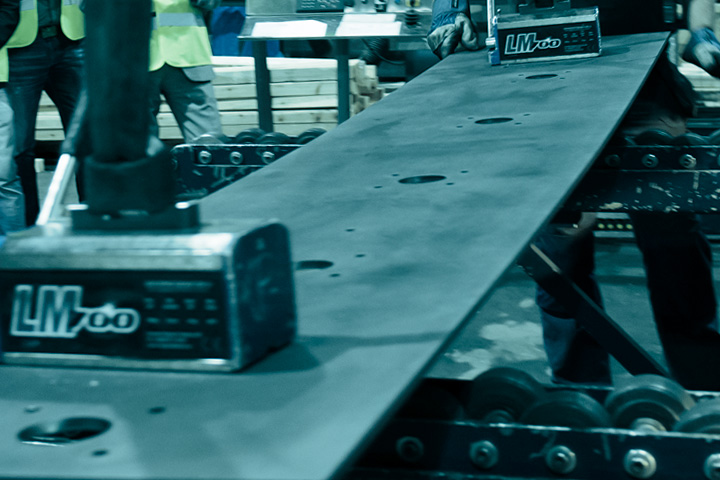

Strenx-rakenneterästä käsitellään ennen sen asettamista leikkauskoneeseen.

Mekaaninen leikkaus

Strenx^® 700 -teräksen mekaaninen leikkaus onnistuu parhaiten levyleikkurilla. Leikkauskoneen asetukset on huomioitava huolellisesti. Tärkeimmät muuttujat ovat välys, leikkauskulma ja terän kovuus. Levyn on annettava lämmetä kunnolla noin +20 °C:een ennen leikkaamista.

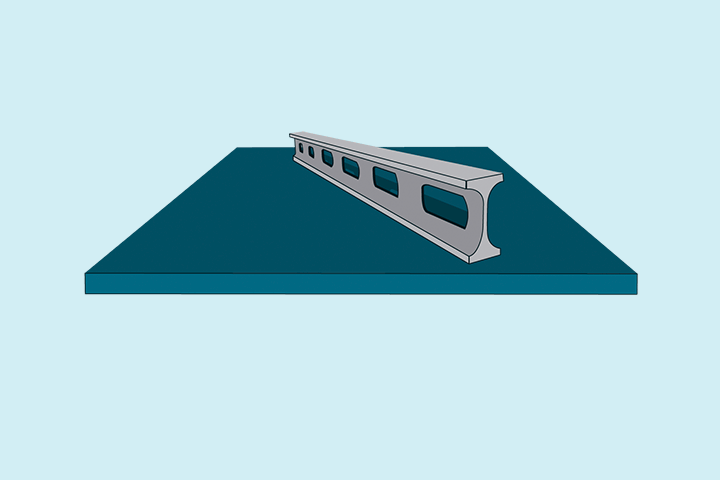

Strenx-teräksen päälle asetettu suora viivain osoittaa sen tasomaisuuden.

Strenx®-takuut

Strenx^®-takuut sisältävät tiukat paksuus- ja tasomaisuustoleranssit sekä taivutustakuut. Tiukkojen paksuustoleranssien ansiosta lopputuotteen paino voidaan ennustaa entistä tarkemmin. Näin myös varmuusmarginaalia voidaan pienentää. Teräslevyn tarkka paksuus sekä yksittäisen levyn sisällä että eri levyjen välillä mahdollistaa konepajoilla teräksen entistä ennustettavamman käyttäytymisen.

Strenx® 700 -tuotteet ja -paksuudet

Strenx^® 700 -vakiotuotteet	Paksuusalue [mm]			Standardinmukaisuus	Muoto	Tyypilliset Strenx^®-teräksestä valmistetut tuotteet
Strenx^® 700 -vakiotuotteet	Levy	Kuumavalssattu nauha	Kylmävalssattu nauha	Standardinmukaisuus	Muoto	Tyypilliset Strenx^®-teräksestä valmistetut tuotteet
Strenx^® 700 E	4-160	---	---	EN 10025-6 S690QL, iskukoe -40 °C:ssa	Levyt	Kantavat rakenteet vaativissa olosuhteissa
Strenx^® 700 F	4-130	---	---	EN 10025-6S690QL1, iskukoe -60 °C:ssa	Levyt	Kantavat rakenteet kylmissä ja äärimmäisissä olosuhteissa
Strenx^® 700 OME	4-130	---	---	EN 10025-6 S690QL, iskukoe -40 °C:ssa	Levyt	Kantavat rakenteet vaativissa olosuhteissa meriteollisuudessa ja offshore-kohteissa
Strenx^® 700MC D	---	2-10	---	EN 10149-2 S700MC, iskukoe -20 °C:ssa	Levyt, kelat ja rainat	Laaja rakennevalikoima
Strenx^® 700MC E	---	2-10	---	EN 10149-2 S700MC, iskukoe -40 °C:ssa	Levyt, kelat ja rainat	Laaja rakennevalikoima
Strenx^® 700MC Plus	---	3-12	---	EN 10149-2 S700MC, iskukoe -60 °C:ssa	Levyt	Äärimmäistä muovattavuutta ja iskusitkeyttä edellyttävät rakenteet
Strenx^® 700 CR	---	---	0.7-2.1	SSAB:n määritys	Levyt, kelat ja rainat	Laaja rakennevalikoima
Strenx^® P700	4-100	---	---	EN 10028-6 P690Q, P690QH, P690QL1, P690QL2	Levyt	Paineastiateräs, jota käytetään vaativissa kantavissa rakenteissa, jotka altistuvat paineelle ja korkeille lämpötiloille
Strenx^® 700 CR W	---	---	0.7–2.1	SSAB:n määritys	Levyt, kelat ja rainat	Mahdollistaa kevyimmät kantavat rakenteet
Strenx^® 700 HR W	---	3.0-6.1	---	EN 10149-2 S700MC, iskukoe -20 °C:ssa	Levyt, kelat ja rainat	Kuljetus- ja nostokaluston ja muiden kantavien käyttökohteiden säänkestäviin rakenteisiin.
