Einführung zu Hardox® 500 Tuf Stahl Dieses Verschleißblech weist eine außergewöhnliche Festigkeit, Härte und Zähigkeit in ein und demselben Blech auf.

Hardox® 500 Tuf

Hardox® 500 Tuf Verschleißblech, die neueste Güte im Hardox Produktprogramm, bietet eine hervorragende Festigkeit, Härte und Zähigkeit in ein und demselben Blech, und das mit Garantie. Der Stahl hat sich weltweit in Kipperaufbauten und Kippmulden, Containern, Bergbaumaschinen, Landmaschinen, Auskleidungen und Verschleißteilen sowie Schaufeln aller Art bewährt. Erfahren Sie mehr über den verschleißbeständigen Hardox® 500 Tuf Stahl!

Datenblatt herunterladen

Abmessungsbereich

Hardox® 500 Tuf ist als Quartoblech in Dicken zwischen 4.0 und 38.1 mm und Hardox® 500 Tuf Bandblech in Dicken von 3.0 bis 6.5 mm lieferbar. Weitere Detailinformationen über die Abmessungen finden Sie im Abmessungsprogramm.

Mechanische Eigenschaften

Produkt
Produkt
Hardox® 500 Tuf Bandblech
Dicke
(mmin)
3.0 - 6.50.118 - 0.256
Härte 1)
(HBW)
475 - 505
Typische Streckgrenze
(MPaksi), nicht garantiert
1370198
Produkt
Produkt
Hardox® 500 Tuf Quartoblech
Dicke
(mmin)
4.0 - 38.10.157 - 1.500
Härte 1)
(HBW)
475 - 505
Typische Streckgrenze
(MPaksi), nicht garantiert
1370198

1) Brinellhärte (HBW) nach EN ISO 6506-1 auf einer gefrästen Oberfläche, 0.5 bis 3 mm unter der Oberfläche. Mindestens eine Prüfung je Schmelze und 40 Tonnen. Die Nenndicke des Materials weicht nicht mehr als +/- 15 mm von der des für die Härteprüfung verwendeten Prüfkörpers ab. Für Bandbleche ist der Brinell-Härtetest gemäß EN ISO 6506-1 für jede Wärmebehandlungseinheit /Coil. Die Härte wird auf einer gefrästen Oberfläche 0.3 bis 2.0 mm unter der Oberfläche gemessen.

Hardox® Verschleißblech ist durchgehärtet. Die minimale Kernhärte beträgt 90 % der garantierten Mindesthärte.

Kerbschlagarbeit

Dicke
(mmin)
Dicke
(mmin)
3.0 - 8.00.118 - 0.315
Längsproben, Typische Kerbschlagarbeit,
Charpy V10x10mm Prüfkörper 1)
50 J / -40 °C 2)33 ft-lbs / -40 °F 2)
Querproben, garantierte Kerbschlagarbeit,
Charpy V mit 10x10mm Prüfkörper 1)
27 J / -40 °C20 ft-lbs / -40 °F
Dicke
(mmin)
Dicke
(mmin)
8.1 - 38.10.316 - 1.500
Längsproben, Typische Kerbschlagarbeit,
Charpy V10x10mm Prüfkörper 1)
50 J / -40 °C 2)33 ft-lbs / -40 °F 2)
Querproben, garantierte Kerbschlagarbeit,
Charpy V mit 10x10mm Prüfkörper 1)
27 J / -20 °C20 ft-lbs / -4 °F

1) Die Kerbschlagprüfung wird für Dicken ≥ 6 mm für Quartoblech und ≥ 3 für Bandblech und gemäß ISO EN 148 für jede Schmelze und jeden Dickenbereich durchgeführt. Für Dicken zwischen 3 und 11,9 mm werden Charpy V-Prüfkörper kleinerer Größe verwendet. Der angegebene Mindestwert ist proportional zur Querschnittsfläche des Prüfkörpers,verglichen zu einem Prüfkörper in Standardgröße (10 x 10 mm). Mittelwertvon drei Tests.

2) Typisch für 20 mm.

Chemische Zusammensetzung (Schmelzanalyse)

C *)
(max %)
C *)
(max %)
0.30
Si *)
(max %)
0.70
Mn*)
(max %)
1.60
P
(max %)
0.020
S
(max %)
0.010
Cr*)
(max %)
1.50
Ni*)
(max %)
1.50
Mo*)
(max %)
0.60
B*)
(max %)
0.005

Der Stahl ist ein Feinkornstahl *)Vorgesehene Legierungselemente.

Kohlenstoffäquivalent CET(CEV)

Produktart
Produktart
Dicke (mmin)
Bandblech
3.0 - 6.50.118 - 0.256
Quartoblech
4.0 - 16.00.157 - 0.630
Quartoblech
16.1 - 25.40.634 - 1.000
Quartoblech
25.5 - 38.11.001 - 1.500
Produktart
Produktart
Max CET(CEV)
Bandblech
0.38 (0.54)
Quartoblech
0.38 (0.54)
Quartoblech
0.39 (0.55)
Quartoblech
0.44 (0.63)
Produktart
Produktart
Typ CET(CEV)
Bandblech
0.35 (0.52)
Quartoblech
0.36 (0.52)
Quartoblech
0.37 (0.53)
Quartoblech
0.40 (0.59)

Toleranzen

Weitere Details finden Sie in der Broschüre von Hardox® Garantien.

Dicke

Toleranzen entsprechend der Hardox® Dickengarantie.

Die Hardox® Garantien erfüllen die Anforderungen aus EN 10029 Klasse A, bieten aber engere Toleranzen. Die Bandbleche erfüllen die Garantien die Anforderungen der ½ EN 10051.

Länge und Breite

Gemäß dem Abmessungsprogramm von SSAB. Für Quartoblech sind die Toleranzen nach den SSAB Standards für Naturkanten oder Toleranzen entsprechend EN 10029. Die Toleranzen sind konform mit EN 10051 für Bandblech, engere Toleranzen sind auf Anfrage erhältlich.

Form

Die Toleranzen sind nach EN 10029 für Quartoblech und EN 10051 für Bandblech.

Ebenheit

Toleranzen nach Hardox® Ebenheitsgarantien Klasse D, die strikter sind als die Toleranzen von EN 10029. Für Bandblech entsprechen die Toleranzen den Hardox® Ebenheitsgarantien Klasse A, die engere Toleranzen als EN 10051 bieten.

Oberflächenbeschaffenheit

Entsprechend EN 10163-2 Klasse A Unterklasse 1.

Lieferzustand

Der Lieferzustand ist Q oder QT (Gehärtet oder Vergütet). Die Bleche sind mit gescherten oder thermisch geschnittenen Kanten erhältlich. Bandbleche werden standardmäßig im Walzzustand mit Naturkanten geliefert.

Die Lieferanforderungen sind in der Broschüre von SSAB Hardox® Guarantees oder auf www.ssab.com zu finden.

Verarbeitung und andere Empfehlungen

Schweißen, Biegen und spanende Bearbeitung

Empfehlungen sind in den Broschüren von SSAB auf www.hardox.com zu finden. Oder fragen Sie unseren technischen Support.

Die Biegbarkeit für Quartoblech entspricht der Hardox® Biegegarantie Klasse E. Die Biegbarkeit für Bandblech entspricht der Hardox® Biegegarantie Klasse A.

Hardox® wear plate ist nicht für eine weitere Wärmebehandlung vorgesehen. Seine mechanischen Eigenschaften erhält er durch Härten und, falls erforderlich, durch ein anschließendes Anlasssen. Die im Lieferzustand vorliegenden Eigenschaften können nicht aufrechterhalten werden, wenn der Stahl Temperaturen über 250ºC ausgesetzt wird.

Beim Schweißen, Schneiden, Schleifen oder bei anderen Bearbeitungsweisen dieses Produkts sind geeignete Arbeitsschutzmaßnahmen zu treffen. Beim Schleifen, insbesondere von grundierten Blechen, kann Staub mit einer hohen Partikelkonzentration entstehen.

Das Hardox® 500 Tuf Logo auf der Rückseite eines roten Lkw-Fahrwerks aus festem und zähem Hardox® 500 Tuf Stahl.

Mehr Nutzlast

Wie kommt es, dass eine Kippmulde oder Schaufel aus Hardox® 500 Tuf Stahl eine höhere Nutzlast bieten kann? Ganz einfach weil die Ausrüstung durch dünnere Abmessungen des Stahls und weniger schwere Verschleißpakete leichter werden kann und gleichzeitig eine hohe Haltbarkeit bewahrt wird.

Kostenlose technische Beratung erhalten

Sehen Sie diesen Riesen in Aktion

Sehen Sie, was passiert, wenn ein Blech aus Hardox® 500 Tuf unter den härtesten Bedingungen auf einigen massive Felsbrocken trifft. Erleben Sie den Unterschied, der durch Hardox® 500 Tuf bewirkt wird.

Eine robuste Ladeschaufel aus extrazähem Hardox® 500 Tuf, die das Hardox® 500 Tuf Logo aufweist.

Eine längere Lebensdauer

Mit Hardox® 500 Tuf können Sie eine doppelte Lebensdauer im Vergleich zu einem verschleißfesten 400-HBW-Stahl und eine um bis zu 50 % längere Lebensdauer im Vergleich zu einem 450-HBW-Stahl erwarten. Freuen Sie sich auf Einsparungen bei Reparatur- und Wartungskosten.

Kontaktieren Sie uns für weitere Informationen

Kipper und Kippmulden laden mehr und halten länger mit Hardox® 500 Tuf

Möchten Sie Ihr Geschäft nach vorne bringen? Etwa mit leichteren Karosserien, die eine Verschleißfestigkeit wie schwerere Konstruktionen aufweisen? Und dabei Stützkonstruktionen reduzieren oder ganz eliminieren? Dem Hersteller Mantella ist genau dies gelungen. Erfahren Sie, wie er bei den Aufbauten für den Stratosphere Anhänger ganze 365 kg eingespart hat. Mit einem geringeren Eigengewicht können Ihre Anhänger mehr Nutzlast aufnehmen, weniger Kraftstoff pro transportierter Tonne verbrauchen und Sie die Anzahl der Fahrten auf der Straße reduzieren.

Warum Hardox® 500 Tuf in Kippern und Muldenkippern verwenden

Höhere Nutzlast und längere Lebensdauer für Schaufeln, Löffel und Anbauten mit Hardox® 500 Tuf

Wenn Sie Produktivitätssteigerungen anpeilen, geht nichts über die Kombination aus hoher Festigkeit, Härte und Zähigkeit von Hardox® 500 Tuf. Und Sie brauchen sich dabei nicht mit schweren Verschleißpaketen oder kostspieligen Reparaturen herumzuschlagen, da Ihre Anbaugeräte länger halten – möglicherweise um bis zu 100 % länger als bei Verwendung von 400-Brinell-Stahl oder herkömmlichem verschleißfestem Stahl. Erfahren Sie, wie der schwedische Hersteller Fronteq und Sjørring in Dänemark die Produktivität und Lebensdauer ihrer Schaufeln verbessern.

Warum Hardox® 500 Tuf in Schaufeln und Anbaugeräten verwenden
Eine Reihe gelber Bergbau-Lkw vor blauem Himmel mit Aufbauten aus Hardox® 500 Tuf Stahl.

Hardox® 500 Tuf für hohe Produktivität im Bergbau

Kann Ihre wertvolle Bergbauausrüstung der täglichen Beanspruchung widerstehen und trotzdem eine hohe Produktivität und Rentabilität erreichen? Schlam weiß, dass dies geht, und dazu mit bis zu 20 % mehr Ladekapazität. Auch Sie können Ihre Investitionen in Muldenkipper-Aufbauten mit Hardox® 500 Tuf schützen. Das Verschleißblech hat eine garantierte Brinell-Härte von 475 bis 505 HBW, eine Aufprallenergie von 27 J bei -20 °C und einen typischen Wert von 50 J bei -40 °C, was es zur perfekten Wahl für kalte und frostige Bedingungen macht.

Eine rote Kippmulde aus Hardox® 500 Tuf Stahl, die abrasive Abfälle abkippt.

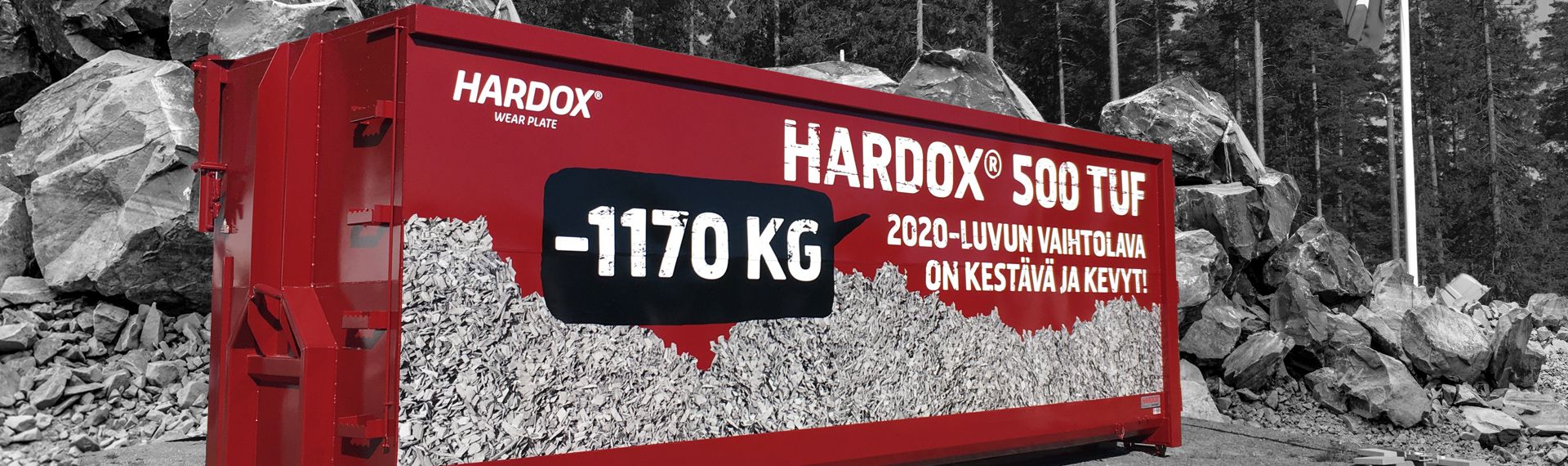

Hardox® 500 Tuf ist Meister im Recycling

Container aus Hardox® 500 Tuf sind leicht und fest und bewältigen alle Herausforderungen beim Recycling. Das finnische Unternehmen Ferreus entschied sich für Hardox® 500 Tuf und sparte dabei mehr als eine Tonne Containergewicht ein. Schwere und scharfkantige Materialien wie Stahlschrott, Beton mit Bewehrungsstäben und Abrissmaterial sind kein Problem für Hardox® 500 Tuf. Der Recyclingcontainer kann anspruchsvollste Ladungen handhaben und kommt am Ende des Tages dennoch in gutem Zustand zurück.

Erfahren Sie mehr über Hardox® 500 Tuf im Recycling
Ein Betonmischer mit Trommel aus abriebfestem Hardox® 500 Tuf Stahl.

Hardox® 500 Tuf hält Betonmischer in Bewegung

Durch die Verwendung von Hardox® 500 Tuf in Betonmischern werden die Maschinen leichter und langlebiger. Das weiß das deutsche Unternehmen Schwing-Stetter aus erster Hand, denn es konnte das Gewicht seiner Mischtrommeln reduzieren. Die zusätzliche Härte von Hardox® 500 Tuf ermöglicht im Vergleich zu Hardox® 400 und Hardox® 450 dünnere Abmessungen, die das Trommelgewicht bei gleicher hoher Lebensdauer noch weiter reduzieren. Oder Sie behalten dieselbe Dicke bei und verlängern die Lebensdauer der Trommel. So oder so macht Hardox® 500 Tuf jede Betonmischtrommel wettbewerbsfähiger.

Erfahren Sie, wie Hardox® 500 Tuf Herstellern und Endverbrauchern Vorteile bietet

Kipp-Lkw aus Hardox 500 Tuf mit einer konischen Seitenwandkonstruktion

Das neue Kipperfahrwerk von Zetterbergs spart 20 % Gewicht ein und hält um 40 % länger mit Hardox® 500 Tuf

Zetterbergs entwickelt, fertigt und vermarktet eine breite Palette an Kippmulden, Kipp-Lkw, Kippanhängern, Tiefladern und Müllfahrzeugen. Das Unternehmen wurde 1923 in Schweden gegründet. Durch starke Ideen, Qualitätsdenken und harte Arbeit wurde Zetterbergs zu einem führenden Akteur in diesem Bereich.

Read more

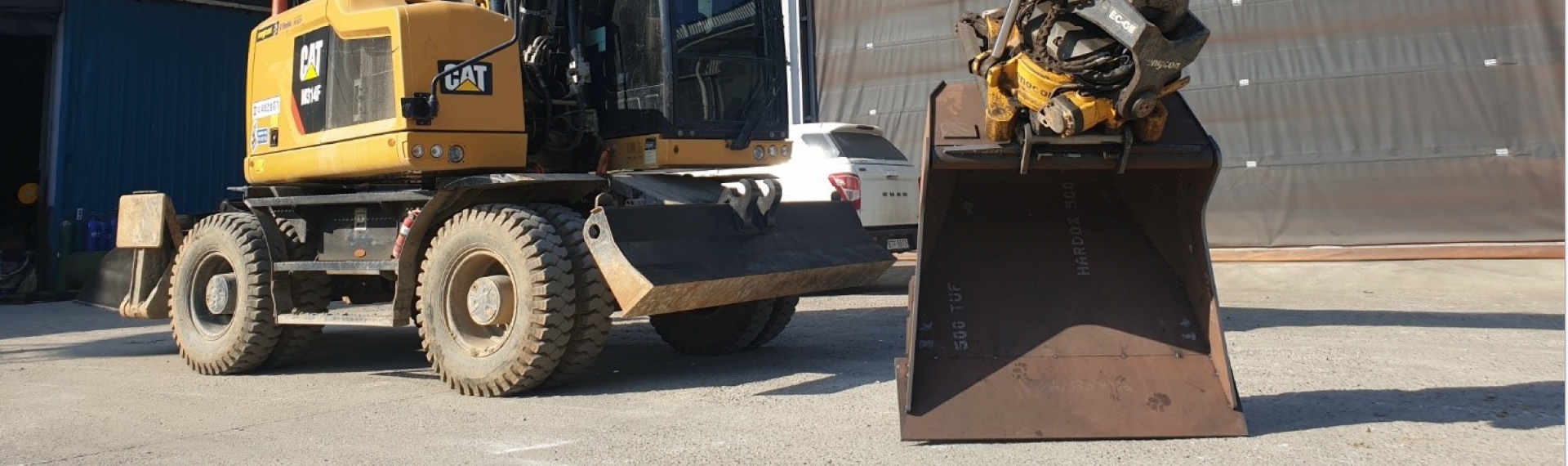

Wie strapazierfähige Löffel aus Hardox® 500 Tuf die härtesten Aufgaben einfacher machen

Die Baggerlöffel von Fronteq (früher Götene Ufo) aus Hardox® 500 Tuf eröffnen neue Möglichkeiten für Baufirmen, die maximale Kapazität, Volumen und Langlebigkeit in den schwierigsten Umgebungen brauchen – und zudem Gewichtseinsparungen bis 8 % erzielen möchten.

Read more

Der Baggerlöffelhersteller ChangWoon entscheidet sich für 100 % Hardox® 500 Tuf, um Gewicht zu sparen und die Lebensdauer zu verlängern

Sie halten es für unmöglich, die Stahldicke einer Schaufel zu reduzieren und gleichzeitig die Lebensdauer zu verlängern? Denken Sie nochmal nach. ChangWoon stellte von einem S45C (S355, G50) Stahl auf Hardox® 500 Tuf um, was die Lebensdauer in einigen Fällen um bis zu 400 % verlängerte.

Read more

Stahlbehälter aus Hardox® 500 Tuf leben länger

Leichtere Stahlbehälter, die widerstandsfähig gegen Verschleiß sind, brauchen keine Stützkonstruktionen, sind kostengünstiger beim Bau und tragen mehr Nutzlast. Das hat Ferreus bei der Herstellung seiner Abrollcontainer aus Hardox® 500 Tuf erreicht.

Read more

HYPER Löffel von Sjørring steigern die Produktivität durch ein gewichtsarmes Paket

Was kann eine Aufrüstung bewirken? Als Sjørring bei seiner neuen Löffelserie von Hardox® 450 auf Hardox® 500 Tuf umstellte, konnte dadurch das Löffelgewicht und der Kraftstoffverbrauch gesenkt und die Ladekapazität und Leistung erhöht werden.

Read more

Kempf baut Muldenkipper und Erfolge mit Hardox® 500 Tuf

Als die Kempf Fahrzeugbau GmbH mit Sitz in Bad Marienberg ihre Kunden begeistern und das Wachstum des Unternehmens fördern wollte, wechselte sie beim Hardox® Stahl zu einer höheren Güte – Hardox® 500 Tuf. Das Resultat? Weniger Verschleiß, eine höhere Nutzlast und verbesserte Leistung.

Read more
A wheel loader made in Hardox® steel in a quarry carrying a gigantic rock

Neuer Hardox® 500 Tuf Verschleißstahl bietet dem Baumaschinen-Ausrüster Winkelbauer Schutz gegen Verschleiß

Die österreichische Winkelbauer GmbH ist ein führender Hersteller von Schwerlastlöffeln und anderer Ausrüstungen für Baumaschinen für den europäischen Markt. Das Unternehmen hat schon sehr früh die neue verschleißfeste Hardox® 500 Tuf Stahlgüte von SSAB verwendet. Durch Umstellung auf dieses Material verfügen die Kunden von Winkelbauer über eine höhere Nutzlast und können zudem mit einer höheren Lebensdauer Ihrer Ausrüstung rechnen.

Read more

Längere Lebensdauer für abrasive Materialien aller Art

Mit der Hardox® WearCalc Software von SSAB berechnen Sie die Verlängerung der Lebensdauer von Ausrüstung aus Hardox® 500 Tuf im Vergleich zu verschleißfestem Stahl mit niedrigeren Härtewerten. Eine Berechnung basierend auf Gleitverschleiß mit Granit zeigt folgende Ergebnisse:

  • eine um 30 bis 50 % längere Lebensdauer als ein 450-HBW-Material
  • eine um 85 bis 100 % längere Lebensdauer als ein 400-HBW-Material, dem Härtegrad von vielen verschleißfesten Stählen mit niedrigeren Härtewerten.

Ähnliche Berechnungen können auch für andere abrasive Materialien wie Kohle, Eisenerz, Kalkstein, Sand, Glas und metallhaltigem Hausmüll durchgeführt werden.

Drei Abbildungen der Hardox® WearCalc App, mit der Verschleiß und Einsparpotenziale für verschiedene Güten des hochfesten, verschleißbeständigen Hardox® Stahls berechnet werden.
Nahaufnahme der behandschuhten Hand eines Schweißers, der an einer schweren Metallkette aus festem und zähem Hardox® Verschleißblech arbeitet.

Werkstattfreundlich: Zuverlässig und produktiv in der Werkstatt

Hardox® 500 Tuf ist ein reiner Stahl mit äußerst konsistenten, garantierten Eigenschaften für Ebenheit, Dicke und Biegeverhalten. Laden Sie die Hardox Garantien herunter, um zu sehen, wie Sie eine vorhersehbare Verarbeitung in der Werkstatt gewährleisten können.
Die Umstellung auf Hardox® 500 Tuf ist ein reibungsloser Prozess. Sie können den Stahl mit allen konventionellen Verfahren schweißen. Bis 38,1 mm ist kein oder nur ein geringes Vorwärmen erforderlich.
Dasselbe gilt für Schneiden und Bearbeiten, was die Umstellung auf Hardox® 500 Tuf zu einem reibungslosen Prozess macht. Laden Sie die Schweißbroschüre von Hardox® herunter und erfahren Sie mehr.
