Strenx® 700 Produktgruppe
Strenx® 700 ist eine Gruppe von Konstruktionsstählen mit einer Streckgrenze zwischen 650 und 700 MPa, je nach Dicke.
Testmaterial anfordern
GEEIGNETE ANWENDUNGEN
Breites Spektrum an tragenden Konstruktionen
PRODUKTTYP
Quartoblech, Feinblech, Coil und Spaltband
DICKENBEREICH
0,7–160 mm
Eine breite Auswahl an hochfesten Stählen für anspruchsvolle Konstruktionen
STRENX® 700 E
Zu den typischen Anwendungen gehören anspruchsvolle tragende Konstruktionen.
Schlagzähigkeit: 69 J bei -40 °C
Quartoblech: 4–160 mm
Norm: DIN EN 10025-6 S690QL Stoßprüfung bei -40 °C
Format: Quartoblech
STRENX® 700MC D
Zu den typischen Anwendungen gehören anspruchsvolle tragende Konstruktionen.
Schlagzähigkeit: 40 J bei -20 °C
Warmgewalzter Bandstahl: 2–10 mm
Norm: DIN EN 10149-2 S700MC Stoßprüfung bei -20 °C
Format: Feinblech, Coil und Spaltband
STRENX® 700MC E
Zu den typischen Anwendungen gehören anspruchsvolle tragende Konstruktionen in kalten Einsatzbereichen.
Schlagzähigkeit: 27 J bei -40 °C
Warmgewalzter Bandstahl: 2–10 mm
Norm: DIN EN 10149-2 S700MC Stoßprüfung bei -40 °C
Format: Feinblech, Coil und Spaltband
STRENX® 700 F
Anspruchsvolle tragende Konstruktionen unter kalten und extremen Bedingungen.
Schlagzähigkeit: 27 J bei -60 °C
Quartoblech: 4–130 mm
Norm: DIN EN 10025-6 S690QL1 Stoßprüfung bei -60 °C
Format: Quartoblech
STRENX® 700MC PLUS
Hochfester Konstruktionsstahl mit einer ausgezeichneten Kaltumformbarkeit und Kerbschlagzähigkeit für sehr anspruchsvollste Anwendungen.
Schlagzähigkeit: 40 J bei -60 °C
Warmgewalzter Bandstahl: 3–12 mm
Norm: DIN EN 10149-2 S700MC Stoßprüfung bei -60 °C
Format: Feinbleche
STRENX® 700 OME
Ein Konstruktionsstahl, der speziell für die Verwendung für anspruchsvolle tragende Konstruktionen in der Offshore- und Schiffbauindustrie entwickelt wurde.
Schlagzähigkeit: 69 J bei -40 °C
Quartoblech: 4–130 mm
Norm: DIN EN 10025-6 S690QL, Stoßprüfung bei -40 °C
Format: Quartoblech
STRENX® P700
Typische Anwendungen sind anspruchsvolle tragende Konstruktionen, die Druck und hohen Temperaturen ausgesetzt sind.
Quartoblech: 4–100 mm
Norm: DIN EN 10 028-6 P690Q, P690QH, P690QL1 und P690QL2
Format: Quartoblech
STRENX® 700 CR
Zu den typischen Anwendungen gehört eine große Palette an Komponenten und Teilen, beispielsweise für tragende Konstruktionen.
Kaltgewalzter Bandstahl: 0,7–2,1 mm
Norm: SSAB Spezifikation
Format: Feinblech, Coil und Spaltband
STRENX® 700 CR W
Strenx® 700 CR W ist ein kaltgewalzter, witterungsbeständiger Stahl mit einer Streckgrenze von mindestens 700 MPa für leichte tragende Konstruktionen.
Kaltgewalzter Bandstahl: 0,7–2,1 mm
Norm: SSAB Spezifikation
Format: Feinblech, Coil und Spaltband
STRENX® 700 HR W
Für witterungsbeständige Konstruktionen in Transport- und Hebevorrichtungen sowie anderen tragenden Anwendungen.
Schlagzähigkeit: 40 J bei -20 °C
Warmgewalzter Bandstahl: 3,0–6,1 mm
Norm: DIN EN 10149-2 S700MC
Format: Warmgewalzter Bandstahl
Strenx® 700 bietet eine Leistung, die über das Erwartbare hinausgeht
Eine Streckgrenze von 700 MPa und darüber ist der neue Standard bei Konstruktionen mit hochfestem Stahl. Wenn Sie einen Stahl mit einer geringeren Festigkeit verwenden, schöpfen Ihre Produkte wahrscheinlich nicht ihr Potenzial aus.
Eine Umrüstung zu einem Stahl mit einer höheren Streckgrenze ermöglicht leistungsfähige Konstruktionen mit einer höheren Tragfähigkeit. Die Beanspruchungen können höher sein, was die Verwendung eines dünneren Stahls ermöglicht. Dadurch ergeben sich zahlreiche Vorteile:
• Je nach Ausgangspunkt können die Konstrukteure bis zu 40 Prozent Gewicht bei Stahlkonstruktionen reduzieren – und immer noch zugleich die Ermüdungslebensdauer verlängern.
• Wenn die Teile geschweißt sind, werden die Schweißzeit und die Menge an Zusatzwerkstoffen beträchtlich verringert.
Eine Umrüstung zu einem Stahl mit einer höheren Streckgrenze ermöglicht leistungsfähige Konstruktionen mit einer höheren Tragfähigkeit. Die Beanspruchungen können höher sein, was die Verwendung eines dünneren Stahls ermöglicht. Dadurch ergeben sich zahlreiche Vorteile:
• Je nach Ausgangspunkt können die Konstrukteure bis zu 40 Prozent Gewicht bei Stahlkonstruktionen reduzieren – und immer noch zugleich die Ermüdungslebensdauer verlängern.
• Wenn die Teile geschweißt sind, werden die Schweißzeit und die Menge an Zusatzwerkstoffen beträchtlich verringert.
Vorteile einer Aufrüstung

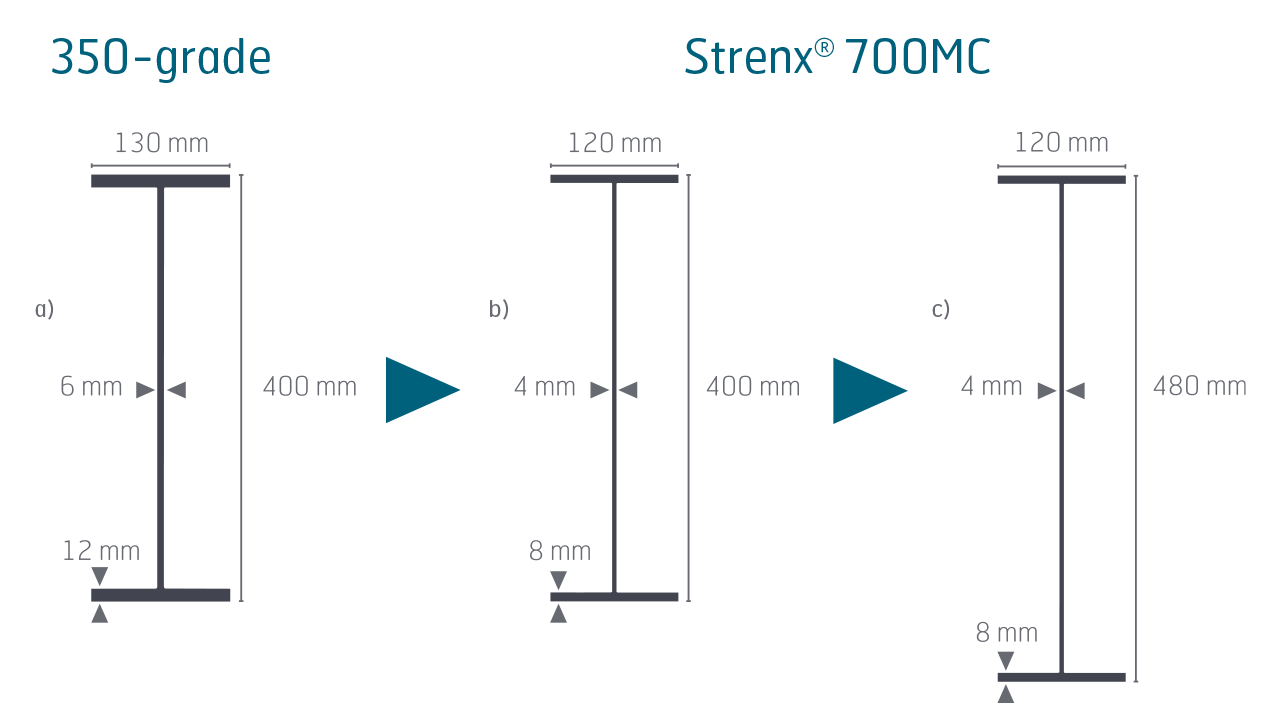

Strenx® 700MC wird häufig in gewichtsarmen Lösungen für Anhängerfahrwerke verwendet. Die Aufrüstung eines Anhängerfahrwerks von einer Güte mit 350 MPa zu Strenx® 700MC führt in der Regel zu einer Gewichtsreduzierung von etwa 30 % bei den Karosseriebauteilen. Je nach Fahrwerksausführung kann das Potenzial bei der Gewichtsreduktion sogar noch höher sein und bis zu 50 % betragen. Strenx® 700MC erfüllt oder übertrifft die Norm DIN EN 10149-2 für S700MC Stähle.
| Ursprüngliche Konstruktion a) | Gewichtsarme Konstruktion b) | Gewichtsarme Konstruktion c) | |
|---|---|---|---|
| Stahlgüte | S355 | Strenx® 700MC | Strenx® 700MC |
| Gewicht, m (kg/m) | 42 | 27 | 30 |
| Biegemomentenbeanspruchung, M (kNm) | 286 | 306 | 369 |
| Massenträgheitsmoment, I (m4) | 140E-06 | 93E-06 | 140E-06 |
| Widerstandsmoment, W (m3) |
72E-05 | 46E-05 | 58E-05 |
| Gewichtsreduzierung, WR (%) | - | 36 | 30 |

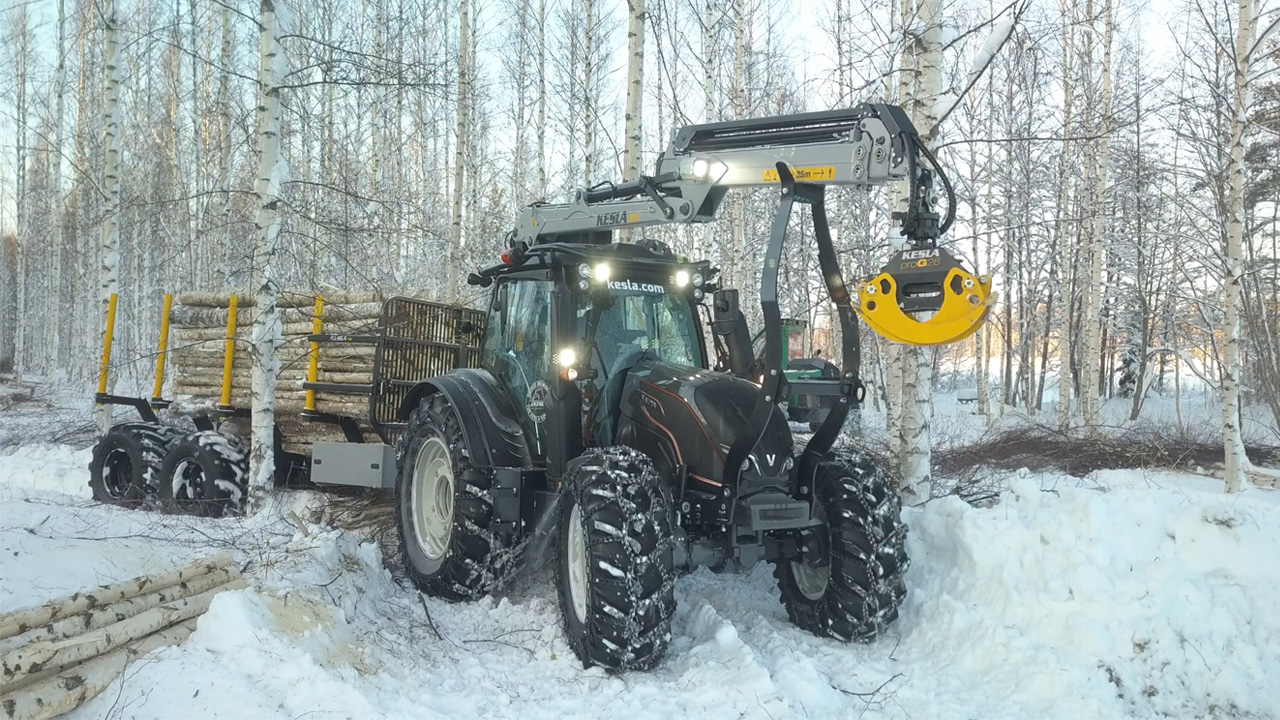

FALLSTUDIE
Innovative Krankonstruktion für äußerst hohe Haltbarkeit
Bei Krankonstruktionen ist häufig ein Kompromiss zwischen Gewicht und Haltbarkeit erforderlich. Strenx® 700MC Plus ermöglichte Kesla die Konstruktion eines leichteren Krans ohne Einbußen bei der Haltbarkeit. Das Material hat eine hohe Zähigkeit bei Temperaturen von bis zu -60 °C, wodurch der Kran auch in harten Einsatzumgebungen wie Sibirien zuverlässig und sicher funktioniert.Hergestellt für ein berechenbares Verhalten in der Werkstatt
Schweißen
Strenx® 700 kann mit konventionellen Schweißverfahren verarbeitet werden. MAG-Schweißen ist das aktuell am häufigsten verwendete Schweißverfahren, da es leicht für eine hohe Produktivität automatisiert werden kann.
Bearbeiten
Strenx® 700 kann in der Regel ohne Spezialausrüstung verarbeitet werden. Für das Bohren, Senkbohren, Gewindeschneiden, Drehen und Fräsen empfehlen wir stabile Maschinen mit Hochgeschwindigkeits-Werkzeugen aus Stahl und Hartmetall.
Biegen
Freies Biegen und Rollbiegen von Strenx® Stahlblechen und Bandstahl können in Standard-Biegemaschinen ausgeführt werden. Gleichmäßige Eigenschaften, geringe Dickentoleranzen und eine hohe Oberflächenqualität sorgen für einen berechenbaren Biegeprozess.
Thermisches Schneiden
Freies Biegen und Rollbiegen von Strenx® Stahlblechen und Bandstahl können in Standard-Biegemaschinen ausgeführt werden. Gleichmäßige Eigenschaften, geringe Dickentoleranzen und eine hohe Oberflächenqualität sorgen für einen berechenbaren Biegeprozess.
Mechanisches Schneiden
Das mechanische Schneiden von Strenx® 700 erfolgt mithilfe von Tafelscheren. Berücksichtigen Sie die Eigenschaften und Einstellungen der Schneidemaschine. Die wichtigsten Faktoren sind Schneidspalt, Schneidwinkel und Klingenhärte. Das Quartoblech sollte auf etwa +20 °C aufgewärmt werden, bevor es geschnitten wird.
Strenx® Garantien
Die Garantien für Strenx® umfassen enge Dickentoleranzen, enge Ebenheitstoleranzen und Biegeeigenschaften. Die engen Dickentoleranzen ermöglichen Ihnen eine präzise Gewichtsbestimmung. Somit können Sie Ihre Sicherheitsmargen reduzieren. Präzise Dicken innerhalb eines Bleches und zwischen den Blechen sorgen für eine sichere und berechenbare Leistung bei der Verarbeitung.
Produkte und Dicken für Strenx® 700
| Strenx® 700 Standardprodukte |
Dickenbereich (mm) | Konform mit Norm | Formate | Typische Produkte aus Strenx® |
||
|---|---|---|---|---|---|---|
| Quartoblech | Warmgewalzter Bandstahl | Kaltgewalzter Bandstahl | ||||
| Strenx® 700 E | 4–160 | --- |
--- | DIN EN 10025-6 S690QL, Stoßprüfung bei -40 °C | Quartobleche | Anspruchsvolle tragende Konstruktionen |
| Strenx® 700 F | 4–130 | --- | --- | DIN EN 10025-6 S690QL1, Stoßprüfung bei -60 °C | Quartobleche | Anspruchsvolle tragende Konstruktionen unter kalten und extremen Einsatzbedingungen |
| Strenx® 700 OME | 4–130 | --- | --- | DIN EN 10025-6 S690QL, Stoßprüfung bei -40 °C |
Quartobleche | Anspruchsvolle tragende Konstruktionen in der Offshore- und Schiffbauindustrie |
| Strenx® 700MC D | --- | 2–10 | --- | DIN EN 10149-2 S700MC, Stoßprüfung bei -20 °C | Feinbleche, Coils und Spaltband | Breite Palette an Konstruktionen |
| Strenx® 700MC E | --- | 2–10 | --- | DIN EN 10149-2 S700MC, Stoßprüfung bei -40 °C |
Feinbleche, Coils und Spaltband | Breite Palette an Konstruktionen |
| Strenx® 700MC Plus | --- | 3–12 | --- | DIN EN 10149-2 S700MC, Stoßprüfung bei -60 °C |
Feinbleche | Konstruktionen, die extreme Umformbarkeit und Schlagzähigkeit erfordern |
| Strenx® 700 CR | --- | --- | 0,7–2,1 | SSAB Spezifikation | Feinbleche, Coils und Spaltband | Breite Palette an Konstruktionen |
| Strenx® P700 | 4–100 | --- | --- | DIN EN 10028-6 P690Q, P690QH, P690QL1, P690QL2 | Quartobleche | Stahl für Druckbehälter, der für anspruchsvolle tragende Konstruktionen verwendet wird, die Druck und hohen Temperaturen ausgesetzt sind |
| Strenx® 700 CR W | --- | --- | 0,7–2,1 |
SSAB Spezifikation | Feinbleche, Coils und Spaltband | Die leichtesten tragenden Konstruktionen |
| Strenx® 700 HR W | --- | 3,0–6,1 | --- | DIN EN 10149-2 S700MC, Stoßprüfung bei -20 °C | Feinbleche, Coils und Spaltband | Für witterungsbeständige Konstruktionen in Transport- und Hebevorrichtungen sowie anderen tragenden Anwendungen. |
