Presshärtende Stähle (PHS) für komplexe Formen

Presshärtende Stähle haben vier wesentliche Vorteile: Sie können zu sehr komplexen Formen umgeformt werden, ihre Zugfestigkeit erreicht Werte von bis zu 2.000 MPa, es gibt nur eine geringe oder gar keine Rückfederung, und durch gezieltes Anlassen können Sie „harte Bereiche“ und „weiche Bereiche“ in einem einzelnen Teil kombinieren, um ein vielseitiges Crash-Verhalten zu erreichen.

Grundlagen von presshärtendem Stahl

Presshärtender Stahl hat mehrere Bezeichnungen, die sich auf seine Verwendung beziehen, darunter warmgepresst, warmpressumgeformt (HPF) und warmgeformt (HF). PHS-Stahl hat auch Bezeichnungen, die auf seiner chemischen Zusammensetzung basieren, darunter warmumgeformter Borstahl, Kohlenstoff-Mangan-Bor-Stahl und 22MnB5-Bor.

Die ultimativen mechanischen Eigenschaften von PHS-Stählen werden vom Stanzer festgelegt, nicht vom Stahlwerk. Warmumgeformte Stähle, die im Lieferzustand der Stahlwerke sind, haben eine ferritisch-perlitische Mikrostruktur. Wenn sie vom Hersteller auf 900 °C erhitzt werden, verwandelt sich der Stahl in eine austenitische Mikrostruktur. Während des anschließenden Abschreckprozesses bestimmt die Abkühlgeschwindigkeit, wie viel des umgeformten Teils in die „vollständig harte“ martensitische Mikrostruktur umgewandelt wird.

Die sehr hohen Festigkeiten von PHS-Stählen ermöglichen dünnwandige Konstruktionen und damit eine deutliche Gewichtsreduzierung von Crash-Bauteilen in der Automobilindustrie. Durch Presshärten kann extra- und ultrahochfester Stahl auch in komplexe Formen umgeformt werden.

Eigenschaften von presshärtendem Stahl

  • Das größte Potential für Gewichtsreduzierungen bei Fahrzeugen über die höchsten Festigkeiten: bis 1.380 MPa Streckgrenze (Rp0,2) und 2.040 MPa Zugfestigkeit (Rm).
  • Maximieren Sie Designflexibilität und Teilekonsolidierung mit komplexen Formen, die bei 900 °C fertig umgeformt werden.
  • Ein einzelnes PHS-Teil kann eine mehrfache Festigkeitsleistung (z. B. Energieübertragung und Energieabsorption) über Prozesse wie Tailored Tempering, maßgenau geschweißte Formteile und maßgenau gewalzte Formteile aufweisen.
  • Hervorragende Genauigkeit der endgültigen Form, mit wenig oder keiner Rückfederung.

Automobilanwendungen für warmumgeformte Stähle

Docol PHS Stahlgüten eignen sich für Bauteile, die zu komplex sind, um kaltumgeformt zu werden.

  • Schutz der Batterie von Elektrofahrzeugen

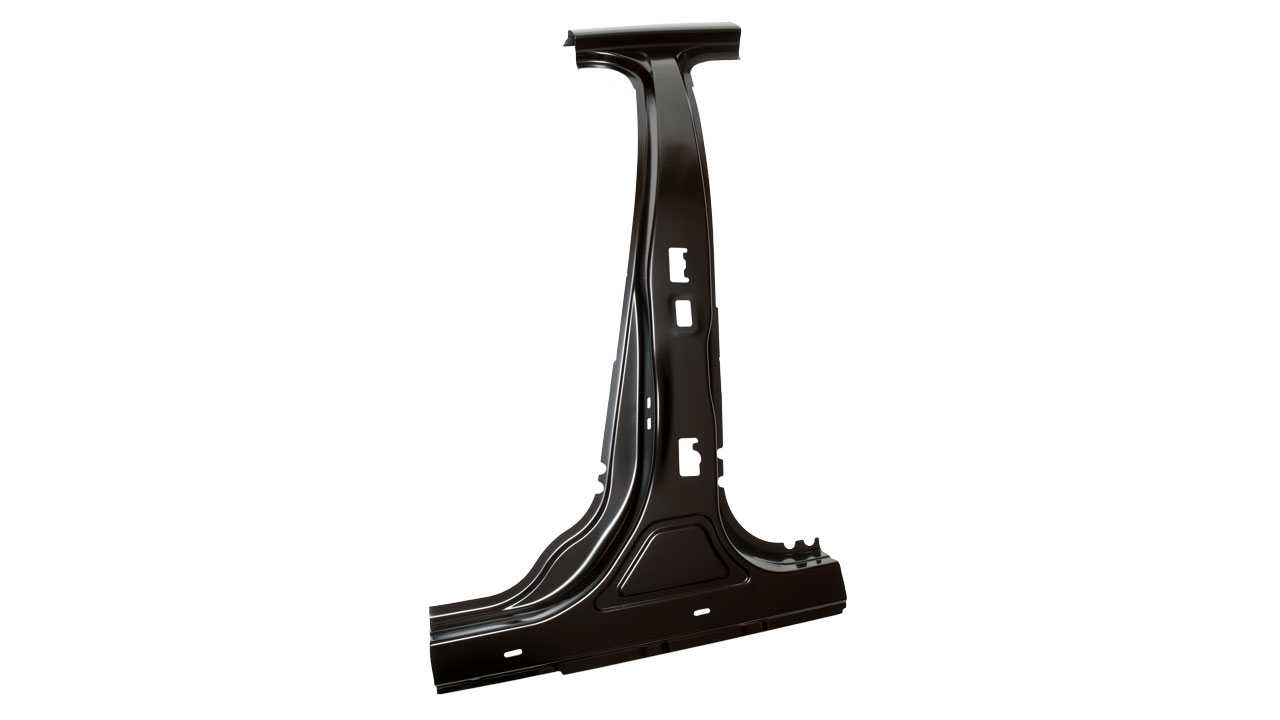

  • A- und B-Säulen
  • Schwellerverstärkungen
  • Querträger inkl. Dach- und Armaturenbrett
  • Stoßfängerträger vorn und hinten
  • Türverstärkungen
  • Verstärkungen von Windschutzscheibensäulen
Rohkarosserie

Güten und mechanische Eigenschaften von Docol PHS-Stahl

Produktfamilie

Docol PHS 1800

Product name
Docol PHS FH 1800
BESCHICHTUNG
UC
ABMESSUNGEN
T: 0.70 - 3.00 mm
W: Up to 1500 mm
T: 0.028 - 0.118 in
W: Up to 59.06 in
NORMEN
SSAB
Datenblatt
Produktfamilie

Docol PHS 1500

Umformen von warmgeformten Docol Stählen

  • Beim direkten Warmumformen wird der Stahlrohling auf 900 °C erhitzt, heiß umgeformt und dann schnell im Gesenk abgeschreckt, um seine endgültige Festigkeit zu erreichen.
  • Für den indirekten Warmumformprozess wird der Stahlrohling im kalten Zustand umgeformt, geschnitten und gestanzt, später erhitzt und schnell abgeschreckt, um seine Festigkeit zu erreichen.
  • Die sehr hohen Festigkeiten von PHS-Stählen ermöglichen dünnwandige Konstruktionen und damit eine deutliche Gewichtsreduzierung von Crash-Bauteilen in der Automobilindustrie. Durch Presshärten kann extra- und ultrahochfester Stahl auch in komplexe Formen umgeformt werden. Die Rückfederung ist minimal oder entfällt, sodass die endgültigen Teile eine ausgezeichnete Maßgenauigkeit aufweisen.
  • Docol® PHS-Stähle haben eine gute Schweißbarkeit und können mit unterschiedlichen Materialien verbunden werden. Wenden Sie sich bezüglich der Fügeüberlegungen für unsere warmumgeformten Stähle an den technischen Support von Docol.

Zusätzliche Vorteile durch warmumgeformten Docol Stahl

  • Ausgezeichnete Ermüdungseigenschaften.
  • Drei hochfeste Güten: 1.500 MPa, 1.800 MPa und 2.000 MPa.
  • Güten zur Einhaltung der herstellerspezifischen Normen und Zertifizierungen sind erhältlich.
  • Globaler Support und Verfügbarkeit.

Suchen Sie nach herstellerspezifischen PHS-Typen?

Docol® PHS-Stahlgüten werden nach VDA-Normen oder Herstellerstandards geliefert. Die neue VDA-Norm für warmumgeformte Stähle ist CR1900T-MB-DS, was Docol® PHS 2000 entspricht. Wenn Sie hier eine bestimmte Güte nicht finden können, wenden Sie sich bitte an unseren technischen Support – wir entwickeln oft innovative extra- und ultrahochfeste Stähle, die für eine bestimmte Automobilanwendung maßgeschneidert sind.

Kundenspezifischer extra- und ultrahochfester Stahl für Automobilhersteller

Die Vorteile von Docol® PHS Stahl für alle Teammitglieder

Sicherheitsingenieure: Unübertroffene Designflexibilität bei der Komplexität von Stanzteilen und durch mehrere Festigkeitseigenschaften (z. B. Energieübertragung und Energieabsorption) in einem einzelnen Teil.

Konstruktionsingenieure: PHS-Stahlgüten sind die festesten verfügbaren Stähle für die Automobilindustrie und ermöglichen eine deutliche Gewichtsreduzierung.

Produktionstechniker: Wählen Sie aus einer Vielzahl von PHS-Produktionsprozessen, darunter direkt, indirekt, hybrid, vorgekühlt direkt, mehrstufig, Rollumformen, Form Fixture Hardening und Form Blow Hardening/Heißgas-Metallumformen.

Käufer: Ersetzen Sie teures Aluminium durch kompakten PHS-Stahl mit Festigkeit in Gigapascal-Größe.

Umweltleiter: Verbessern Sie Ihre Ökobilanz mit unseren extra- und ultrahochfesten Stählen mit niedrigem CO2-Ausstoß – das entspricht heute recyceltem Stahl und wird 2026 fossilfrei.

Machen Sie Ihre Umweltbilanz zukunftssicher

Senken Sie Ihre eingeschlossenen CO2-Werte

Docol PHS Stahl ist „zukunftssicher“.

TESTMATERIALLAGER

PHS-Muster schnell erhalten

Exklusiv für die Branche: SSAB liefert Coils, Bleche und kundenspezifische Längen jeder Größe, in der Regel in ein bis zwei Wochen. Erhalten Sie Muster für extra- und ultrahochfeste Stähle sowohl für unsere kommerziell erhältlichen Güten als auch für unsere neuesten Stähle, die sich noch in der Entwicklung befinden.
