Ferritisch-bainitische Stähle: Bördelbarkeit der gedehnten Kante für Kaltumformen

Ferritisch-bainitische Stähle sind Mehrphasenstähle mit hohen Lochaufweitungsraten und einer guten Bördelbarkeit. FB-Stähle eignen sich für kaltumgeformte und gestanzte Kragen für die Gewichtsreduzierung von Automobilbauteilen wie Rädern, Querträgern und anderen Strukturteilen.

Was ist die Definition von Ferrit-Bainit-Stählen?

Warmgewalzter Ferrit-Bainit-Stahl (FB) besteht aus sehr feinen Ferrit- und Bainitkörnern. Ferrit bietet eine hohe Bruchdehnung und Bainit trägt zur guten Kantendehnbarkeit von FB-Stahl bei.

Ihre minimalen Härteunterschiede zwischen ihren Phasen tragen zur hohen Lochaufweitungsrate (HHE) und Streckbördelbarkeit von FB-Stahl bei, beides wichtige Messgrößen für die lokale Umformbarkeit. Im Vergleich zu hochfesten, niedriglegierten Stählen mit ähnlichen Festigkeitsniveaus haben ferritisch-bainitische Stähle eine erhöhte gesamte Bruchdehnung sowie einen höheren Kaltverfestigungsexponenten (N-Wert).

Stahleigenschaften

  • Hohe lokale Umformbarkeit – gut geeignet zum Kaltumformen von Kantenflanschen mit Stanzlöchern
  • Hohe Lochaufweitungsraten
  • Starkes Ermüdungsverhalten im Verhältnis zur Zugfestigkeit – gut für Automobilteile, die Vibrationen ausgesetzt sind
  • Gute Schweißbarkeit, darunter Widerstandspunktschweißen und Lichtbogenschweißen

Fahrwerkanwendungen für ferritisch-bainitische Stähle

Warmgewalzte Docol FB Stähle bieten eine Kombination aus guter Ermüdungsfestigkeit und Umformbarkeit und werden in vielen Fahrgestellanwendungen eingesetzt.

  • Aufhängungsteile einschließlich oberer und unterer Querlenker
  • Räder
  • Träger und Querträger
  • Fahrgestell

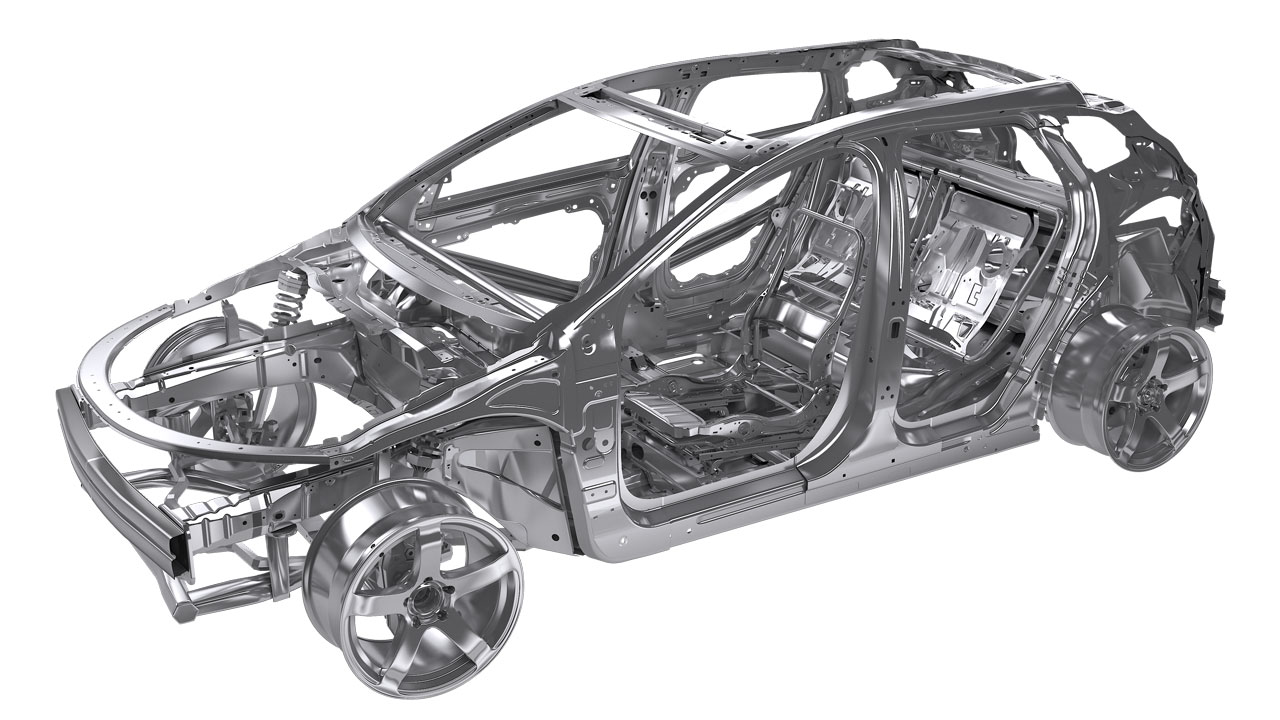

Rohkarosserie

Güten und mechanische Eigenschaften

Produktfamilie

Docol 600FB

Product name
Docol HR​440Y​580T-​FB
BESCHICHTUNG
UC, GI*
ABMESSUNGEN
T: 2.00 - 4.00 mm
W: Up to 1600 mm
T: 0.0787 - 0.157 in
W: Up to 62.99 in
NORMEN
VDA 239-100
Datenblatt

* Auf Anfrage erhältlich.

Umformen von Docol® ferritisch-bainitischen Stählen

  • FB-Stahl ist für Kaltumformen, Ziehen und Stanzen geeignet und besonders nützlich für Autoteile mit gestreckten Bördelkanten
  • Leicht schweißbar, auch für Widerstandspunktschweißen (RSW).
  • Hohe Lochaufweitungsraten, nützlich für Falten, Biegen und Durchsteckverlängerungen.

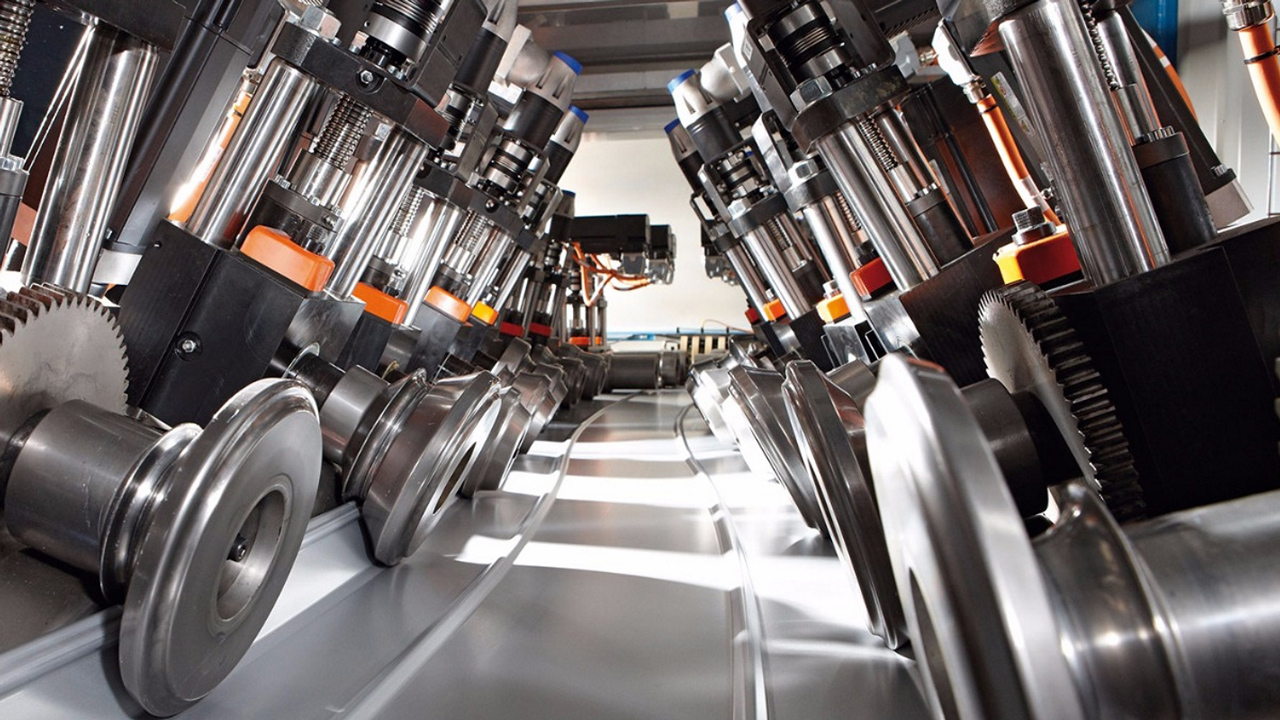

Rollumformen von Docol Stahl für die Automobilindustrie

Weitere Vorteile von FB-Stahl

  • Gute Ermüdungseigenschaften für vibrationsbehaftete Teile.
  • Güten zur Einhaltung der herstellerspezifischen Normen und Zertifizierungen sind erhältlich.
  • Globaler Support und Verfügbarkeit.

Suchen Sie nach herstellerspezifischen FB-Güten?

Docol® FB-Stahlgüten werden gemäß VDA 239–100:2016 oder Herstellerstandards geliefert. Bitte wenden Sie sich an unseren technischen Support für kundenspezifische ferritisch-bainitische Güten für Ihr spezifisches Fahrzeugbauteil.

Kundenspezifischer extra- und ultrahochfester Stahl für Automobilhersteller

Wie Ihr Team von Docol FB Stählen profitiert

Sicherheitsingenieure: Verwenden Sie hochfesten Stahl, um die Leistung von Crash-Bauteilen zu steigern.

Konstruktionsingenieure: Erzielen Sie Gewichtsreduzierungen und rissfreie, gedehnte Kanten mit einem kaltverarbeiteten, hochfesten Stahl.

Produktionstechniker: Verwenden Sie Kaltumformverfahren, um Teile mit gestreckten Bördelkanten mit gestanzten Löchern herzustellen.

Käufer: Nutzen Sie einen kostengünstigen extra- und ultrahochfesten Stahl, der für Ihre vorhandenen Kaltumformanlagen und -verfahren geeignet ist.

Umweltleiter: Gegenwärtig haben Docol® FB-Stähle eingebettete CO2-Äquivalente von recyceltem Stahl. Ab 2026 werden sie in fossilfreien Güten erhältlich sein.

Machen Sie Ihre Umweltbilanz zukunftssicher

Bessere Lebenszyklusbewertungen

Docol® Ferrit-Bainit-Stahl ist „zukunftssicher“.

TESTMATERIALLAGER

Ferritisch-bainitische Stahlproben

SSAB liefert Coils, Bleche und kundenspezifische Längen jeder Größe, in der Regel in ein bis zwei Wochen. Erhalten Sie Muster von extra- und ultrahochfesten Stählen, sowohl für unsere kommerziell erhältlichen Güten als auch für unsere neuesten Stähle, die sich noch in der Entwicklung befinden.
