Stal narzędziowa do zastosowań wysokotemperaturowych

Większość stali traci twardość i wiązkość po wystawieniu na działanie wysokich temperatur. Na szczęście Toolox® nie jest zwyczajną stalą. Nawet po podgrzaniu do 590°C, Toolox® zachowuje swoją pierwotną twardość po schłodzeniu.

Oferta produktowa

Skontaktuj się z działem sprzedaży

Wytrzymałość cieplna

Doskonała do odlewania na gorąco i kucia

Właściwości wysokotemperaturowe Toolox^® sprawiają, że jest to idealna stal do odlewania i kucia matryc, narzędzi i elementów maszyn w hutach, przemyśle cementowym, elektrowniach i innych obszarach, w których materiały są przetwarzane w bardzo wysokich temperaturach.

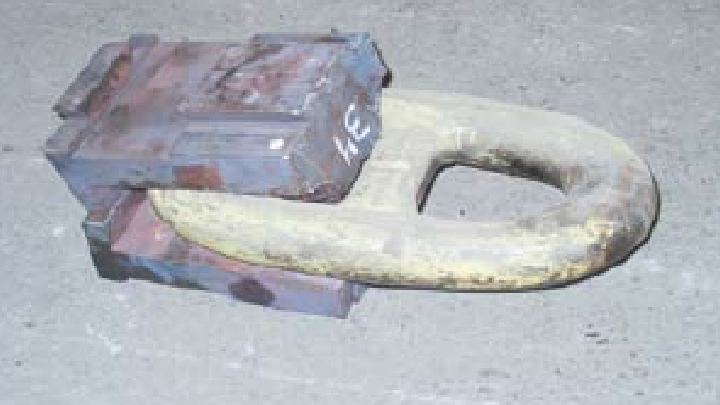

Stal Toolox^® 44 jest stosowana w matrycy do kucia na gorąco podczas wytwarzania łańcuchów. Stal do produkcji łańcucha jest podgrzewana do około 890°C przed kuciem, a matryca pracuje nieprzerwanie w temperaturze 400–500°C.

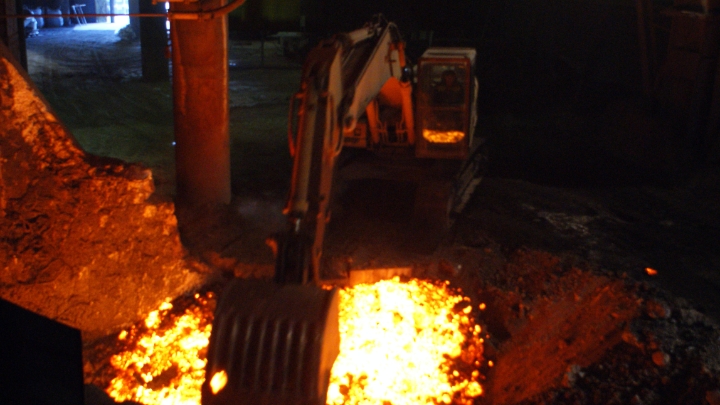

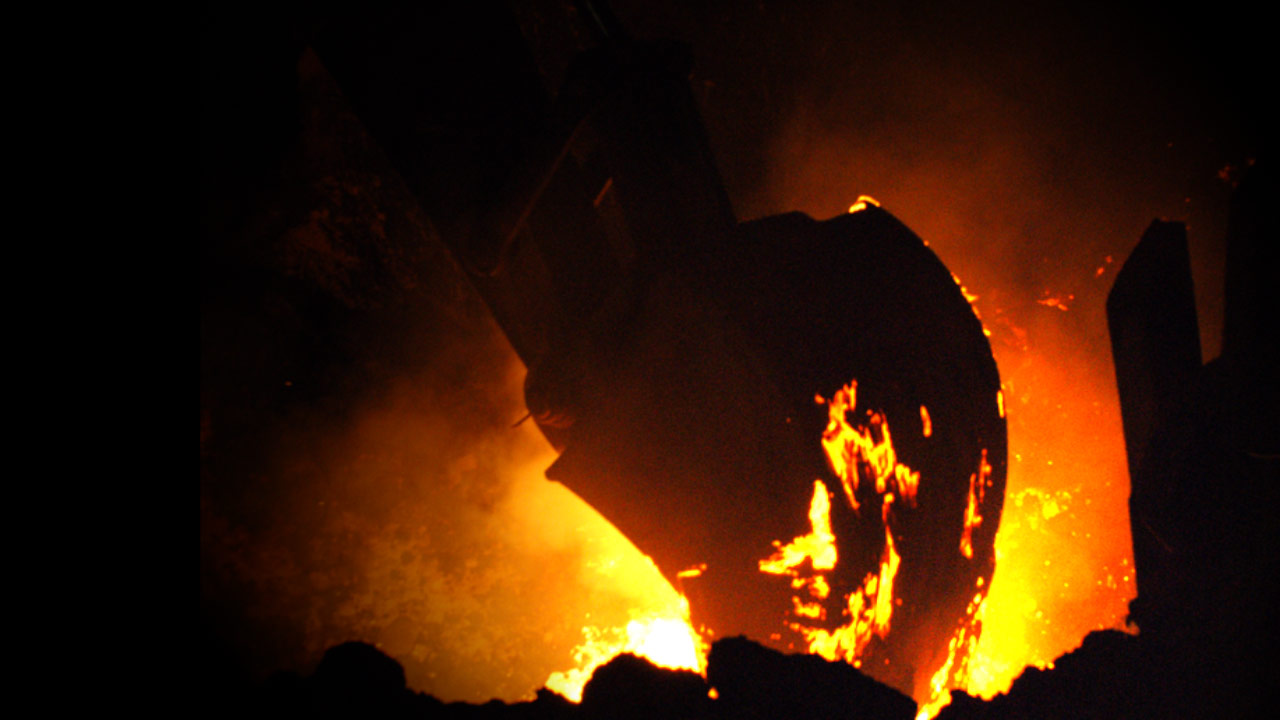

Łyżki wykonane ze stali Toolox^® 44 są odporne zarówno na ścieranie, jak i wysokie temperatury podczas pracy z gorącym żużlem, i nie tracą swoich właściwości.

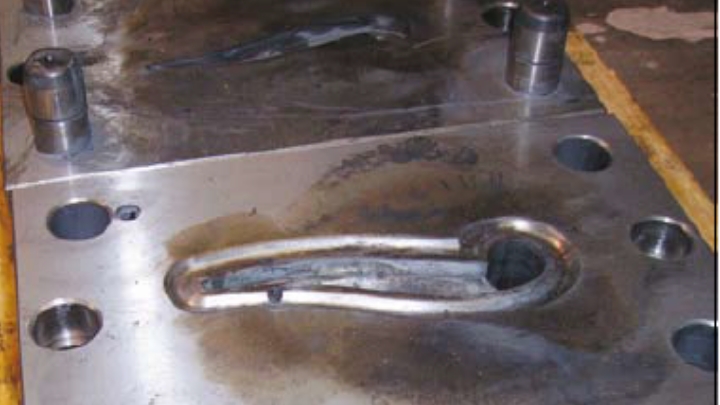

Mosiężne uchwyty są prasowane w matrycy Toolox^® 44 jednym ruchem w temperaturze 730–750°C.

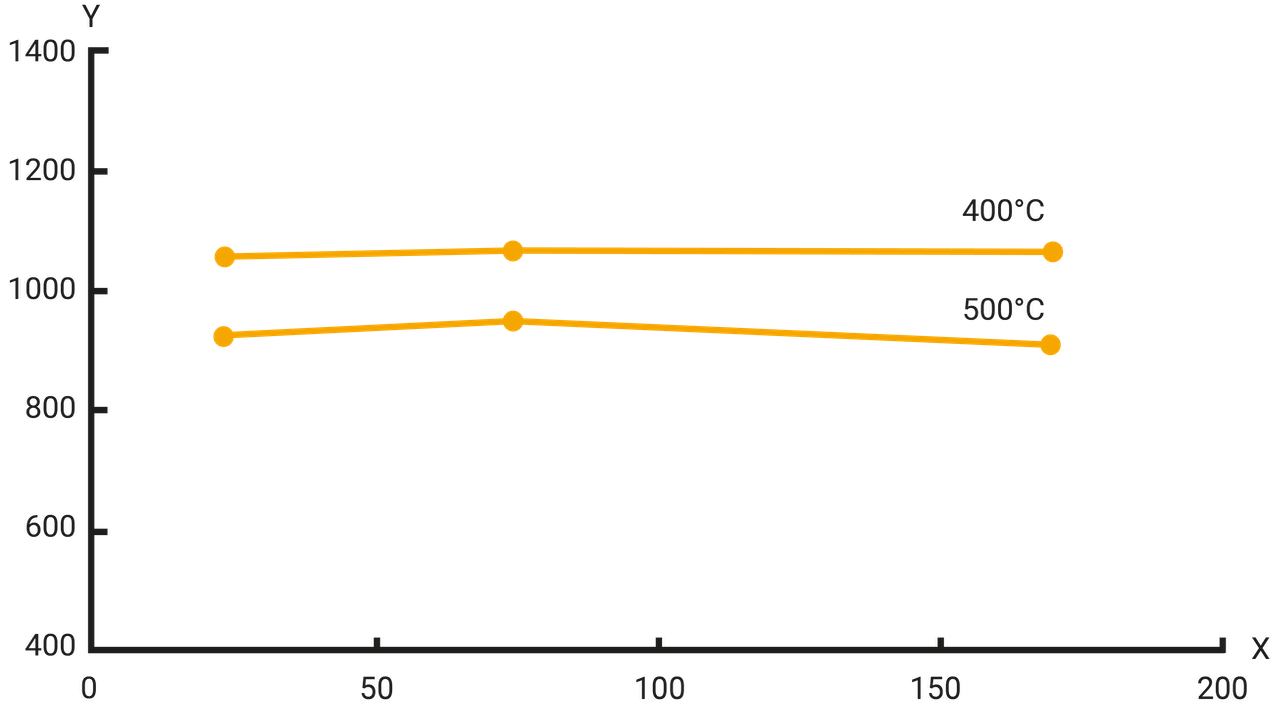

Granica plastyczności przy ściskaniu

Y = Rc0.2 (MPa)

X = Czas przetrzymania (godz.)

Granica plastyczności przy ściskaniu Toolox^® 44 w podwyższonych temperaturach i po dłuższym czasie przetrzymania.

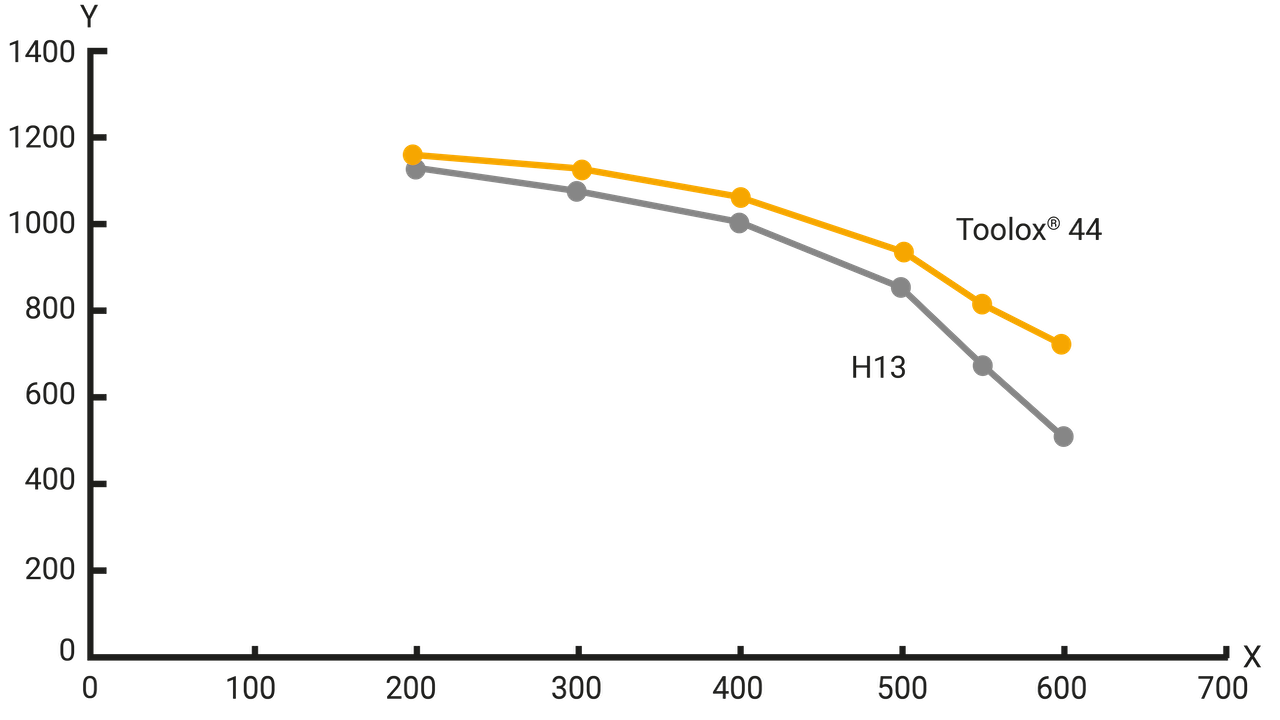

Granica plastyczności przy ściskaniu

Y = Rp0.2 (MPa)

X = Temperatura badania (°C)

Toolox^® 44 ma lepszą granicę plastyczności w podwyższonych temperaturach w porównaniu ze standardową stalą H13.

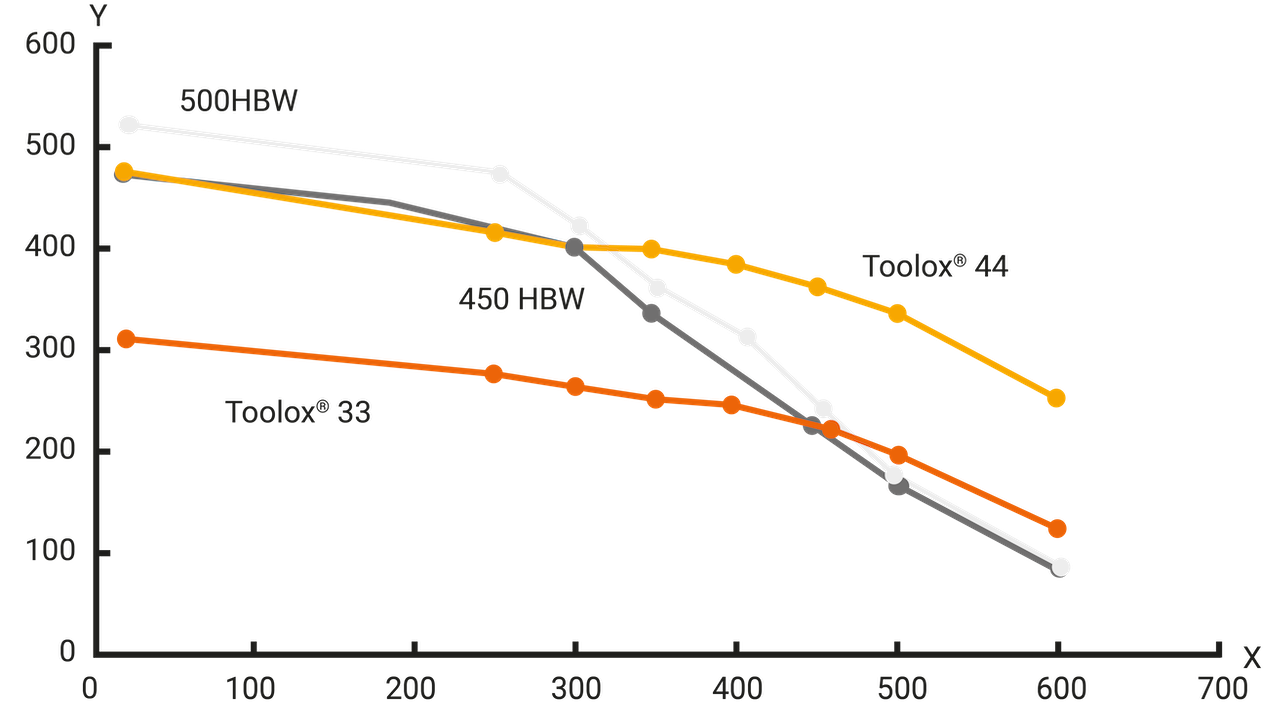

Odporność na ścieranie

Y = Twardość (HBW)

X = Temperatura (°C)

W podwyższonych temperaturach zarówno Toolox^® 33, jak i Toolox^® 44 mają wyższą wytrzymałość na ścieranie niż odporne na ścieranie stale Q&T 450 HBW i 500 HBW.

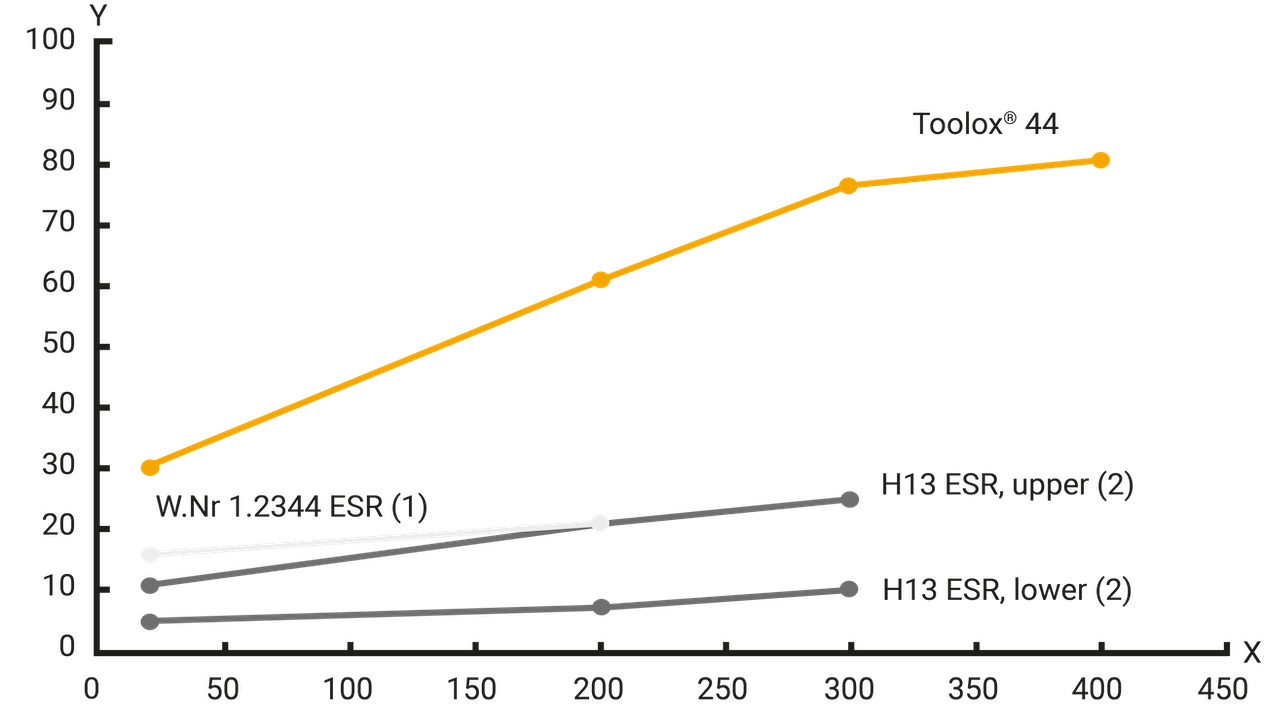

Wytrzymałość na uderzenia

Y = Wiązkość w teście Charpy-V (J)

X = Temperatura badania (°C)

Toolox^® 44 ma znacznie lepszą wiązkość w porównaniu z konwencjonalnymi stalami narzędziowymi do pracy na gorąco zarówno w temperaturze pokojowej, jak i w temperaturach podwyższonych.
