Twardość, wiązkość i jednorodność stali Toolox® sprawiają, że jest to doskonałe podłoże do obróbki powierzchniowej. W celu dalszego zwiększenia twardości powierzchni stali można zastosować azotowanie, PVD (fizyczne osadzanie z fazy gazowej), hartowanie plazmowe, laserowe i indukcyjne.
Oferta produktowa Skontaktuj się z działem sprzedaży
Dodatkowe wykończenie powierzchni stali Toolox® poprawia jej właściwości użytkowe w szerokim zakresie zastosowań narażonych na wysokie naciski powierzchniowe i ścieranie, co może mieć miejsce w przypadku części maszyn, urządzeń chwytających i mocujących, noży i ostrzy do recyklingu, form wtryskowych itp.
Toolox® doskonale nadaje się również do polerowania, wytrawiania i wytłaczania. Czystość i bardzo niska zawartość wtrąceń w Toolox® umożliwia wykończenie powierzchni stali nawet do najbardziej wymagających zastosowań, osiągając połysk A1 podczas polerowania.
Utwardzanie powierzchni zwiększa odporność komponentów na zmęczenie, wydłużając trwałość użytkową. Jeśli w warstwie powierzchniowej pojawi się pęknięcie, wiązkość stali Toolox® zapobiegnie dalszemu pękaniu podłoża.
Stosując azotowanie stali Toolox® można osiągnąć twardość powierzchni 58–65 HRC do zastosowań wysoce odpornych na ścieranie o długiej trwałości użytkowej. Powlekając azotowaną powierzchnię metodą PVD można osiągnąć jeszcze większą twardość lub odporność na korozję. Wysoka wytrzymałość Toolox® minimalizuje ryzyko pękania i odpryskiwania warstwy wierzchniej.
| Y = Twardość (HV0.5) | 1 = 15 h |
| X = Odległość od powierzchni zewnętrznej (mm) | 2 = 40 h |
| 3 = 96 h | |
| 4 = 102 h | |
| 5 = 102 h + 102 h |

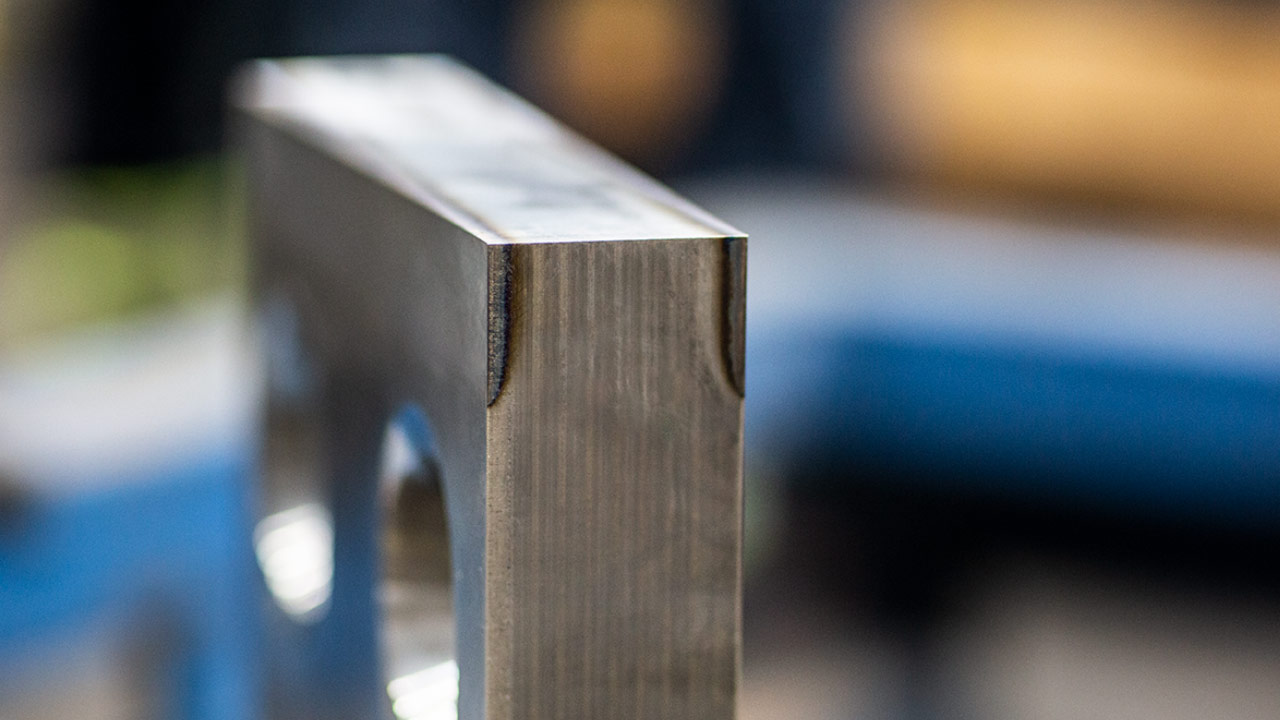

Hartowanie laserowe Toolox® to bardzo wydajna metoda uzyskania wysokiej twardości powierzchni przy stosunkowo dużej grubości. W zależności od zastosowania utwardzona warstwa może osiągnąć od 0,2 do 2 mm.

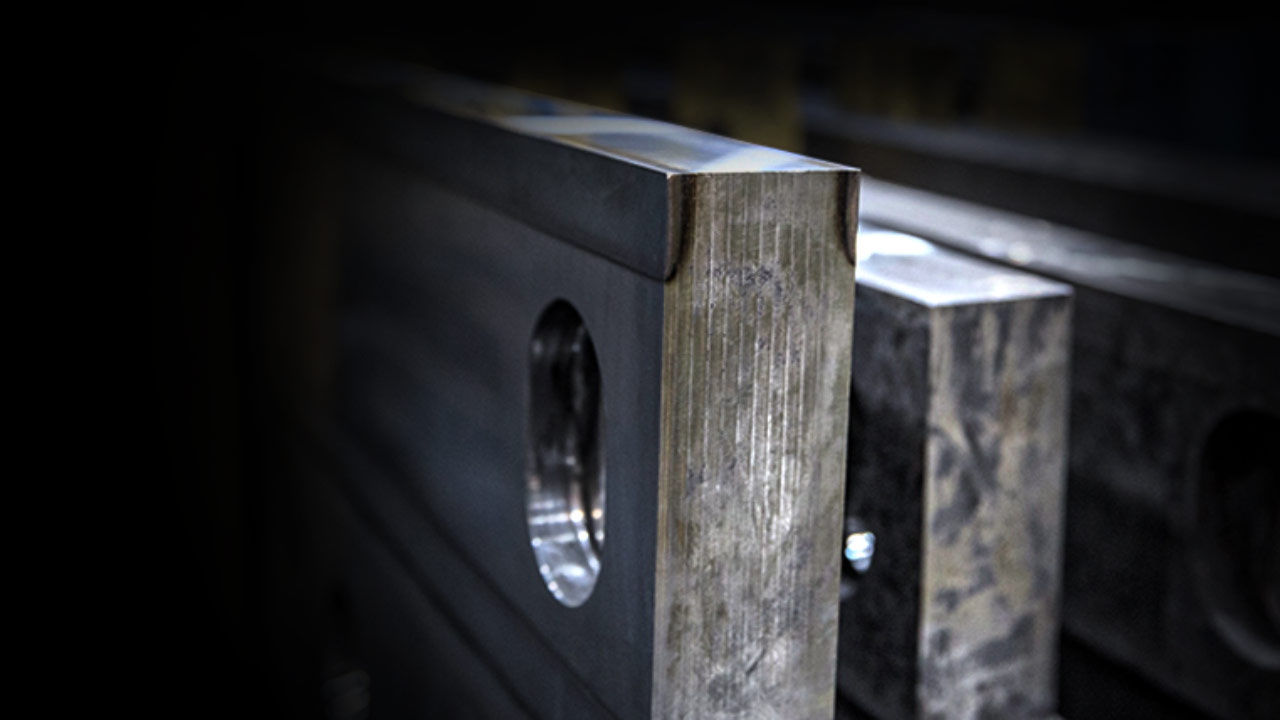

Hartowanie laserowe Toolox® 44 daje wyjątkowo dobre wyniki ze względu na wysoką granicę plastyczności. Wydłuża żywotność elementów maszyn pracujących w bardzo trudnych warunkach. SSAB używa hartowanej laserowo stali Toolox® 44 do cięcia blach Hardox® i Strenx®.
Dodatkową zaletą powierzchni utwardzanych laserowo jest ich gładkość. Zmniejsza to tarcie i ryzyko przywierania materiału do powierzchni. Aby dodatkowo zwiększyć twardość powierzchni, metalową powierzchnię można pokryć sproszkowanym węglem. W ten sposób Toolox® może osiągnąć twardość powierzchni nawet 800 HV. W przypadku stali Toolox® 33 można osiągnąć twardość 700 HV.
„Matryca do tłoczenia grubych blach stalowych była wcześniej wykonana ze stali narzędziowej poddanej obróbce cieplnej w celu uzyskania twardości 60 HRC. Po zaledwie 2000–3000 wytłoczeń matryca pękła. Przejście na utwardzaną laserowo stal Toolox® 44 poprawiło żywotność matrycy do ponad 100 000 wytłoczeń. Gładka powierzchnia zmniejszyła również potrzebę konserwacji.”
SZWEDZKI KLIENT
Poznaj historię stali konstrukcyjnej i narzędziowej Toolox® firmy SSAB.
Stal Toolox® jest łatwa do spawania i cięcia. W broszurze opisane są najlepsze praktyki.
Toolox to fabrycznie utwardzona stal o wysokiej skrawalności do wytwarzania gotowych części bez czasochłonnej i kosztownej obróbki cieplnej.
