Ulepszana cieplnie stal Toolox® jest odporna na ścieranie i zużycie

Wytwarzanie twardej stali jest łatwe, jeśli jedyną pożądaną cechą jest twardość. Trudność polega na połączeniu twardości z wiązkością. Na wytworzeniu stali takiej jak Toolox®. Stali cechującej się twardością, która zapewnia długi okres użytkowania nawet w przypadku zastosowań o dużej ścieralności, a także wiązkością, gwarantującą odporność na pęknięcia i zmęczenie.

Oferta produktowa

Skontaktuj się z działem sprzedaży

Twardość i wiązkość

Stal Toolox^® jest twarda aż do rdzenia

Wszystkie gatunki stali Toolox^® mają tę samą twardość na całej grubości. Z blach i prętów Toolox^® można obrabiać dowolne złożone kształty ze świadomością, że wszystkie powierzchnie są jednakowo twarde.

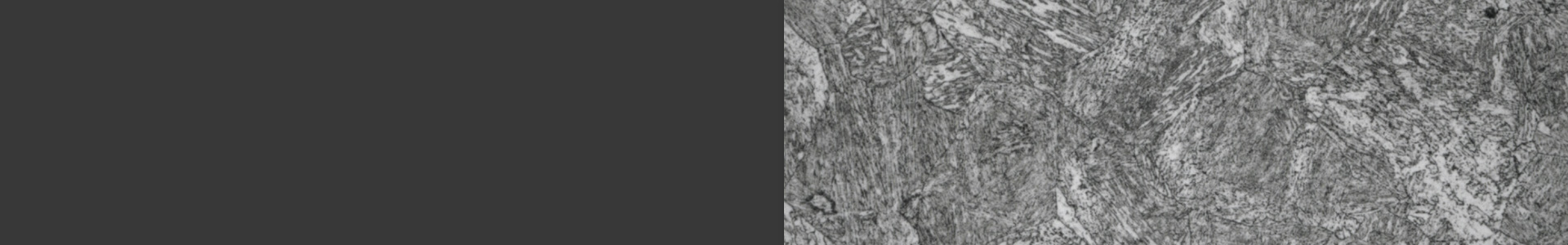

Stal Toolox^® ma drobnoziarnistą, odpuszczaną, krystaliczną strukturę martenzytyczną, uzyskaną w wyniku hartowania z dużą szybkością chłodzenia. Drobny rozmiar ziarna zapewnia wysoką wiązkość.

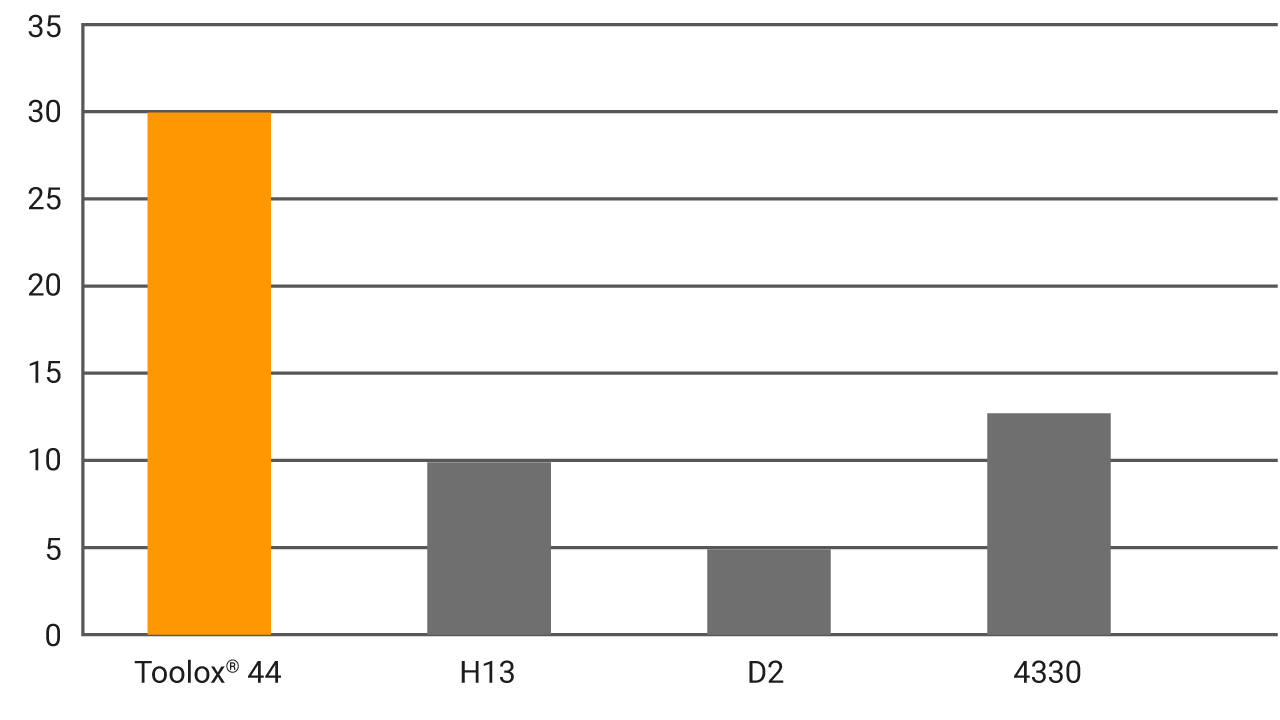

Wiązkość, Charpy-V (J) w temp. 20°C

Tabela pokazuje wiązkość Toolox^® 44 w porównaniu z niektórymi standardowymi stalami poddanymi obróbce cieplnej do 45–55 HRC. Wartości wiązkości dla Toolox^® w temperaturze -20°C są podane w certyfikatach produktu.

Gatunek	Twardość (HB)	Granica plastyczności (MPa)	Wytrzymałość na rozciąganie (MPa)	Wydłużenie A₅ (%)	Wiązkość w temp. +20°C (J)
Toolox^® 33	275–325	850	980	14	100
Toolox^® 44	410–475	1300	1450	13	30

Toolox^® 33 ma znamionową twardość 300 HBW. Toolox^® 44 ma znamionową twardość 45 HRC, jest to więc najtwardsza na świecie w pełni utwardzona fabrycznie stal narzędziowa. Karty produktowe dla wszystkich gatunków Toolox^® są dostępne tutaj.

„Przeszliśmy ze stali 1.2379 o twardości 56 HRC na Toolox® 44. Zamiast pękać po obrobieniu 5000 elementów, narzędzie wykonane z Toolox® 44 nie wykazuje oznak zużycia po obróbce ponad 40 000 elementów."
ULUS METAL, STAMBUŁ
