L’art de concevoir des flèches de grue inventives

Avantages de Strenx® Tube 700QLH et des sections creuses finies à chaud

Partout autour de vous, vous trouverez des sections creuses dans les structures de nombreuses applications. En fait, cette section est l'une des plus couramment utilisées pour l'acier. La construction, le transport, le levage, l’agriculture, l’énergie et le recyclage sont des exemples types de ces secteurs où les sections creuses structurelles jouent chaque jour un rôle essentiel. Les sections creuses sont disponibles en différentes formes, tailles, nuances d’acier et épaisseurs de paroi. Elles sont fabriquées par formage à froid ou à chaud et sont fournies soit sans joint, soit soudées. Différentes méthodes de fabrication permettent d’obtenir différents types de produits de section creuse, même si les dimensions et la limite d’élasticité sont exactement les mêmes.

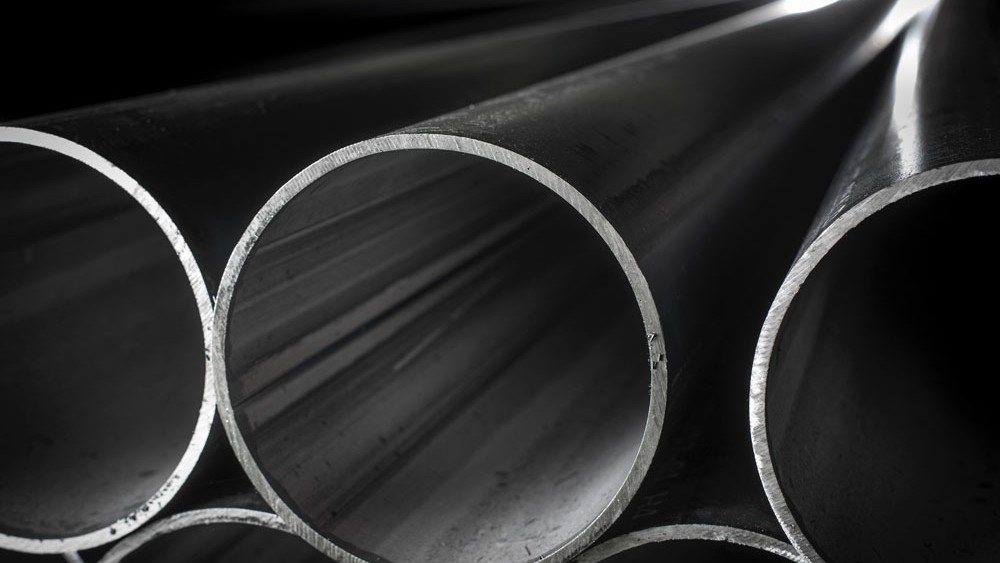

Les sections creuses soudées à chaud associent de manière unique certaines des meilleures caractéristiques des tubes formés à froid et tubes sans soudure . Nos sections creuses Strenx® Tube 700QLH sont fabriquées à partir de tôles d’acier laminées en forme circulaire, puis soudées en continu. Comme la matière utilisée est une tôle Strenx®, le produit présente très peu de variation dans les tolérances d'épaisseur , d'un tube à l'autre, mais aussi dans la circonférence du tube. Contrairement aux tubes soudés formés à froid, mais comme les tubes sans soudure formés à chaud, les tubes QLH soudés et finis à chaud Strenx® ne présentent pas de contraintes résiduelles grâce à un dernier traitement thermique. C’est un énorme avantage à l’atelier..

Avec une limite d’élasticité minimale de 700 MPa (100 ksi) et un allongement A5 d'au moins 14 %, ils sont parfaits pour une large gamme d’applications.

Les sections creuses finies à chaudStrenx® Tube 700QLH sont fabriquées à partir d'acier à hautes performances SSAB. Grâce à leur métallurgie étudiée, les sections creuses offrent une bonne aptitude au soudage et à l’usinage ainsi qu’une excellente association de propriétés mécaniques. Avec une limite d’élasticité minimale de 700 MPa (100 ksi) et un allongement A5 d'au moins 14 %, elles sont parfaites pour une large gamme d’applications. Nos sections creuses finies à chaud offrent une résistance exceptionnelle aux impacts à basse température : 40 J à -40 °C En d'autres termes, les produits Strenx® restent fiables quand vous en avez le plus besoin.

Les sections creuses finies à chaudStrenx® Tube 700QLH sont livrées trempées, pour pouvoir être utilisées dans des structures porteuses. Elles présentent de nets avantages pour les applications de levage, comme les grues, pour lesquelles il faut une résistance élevée pour un poids réduit.

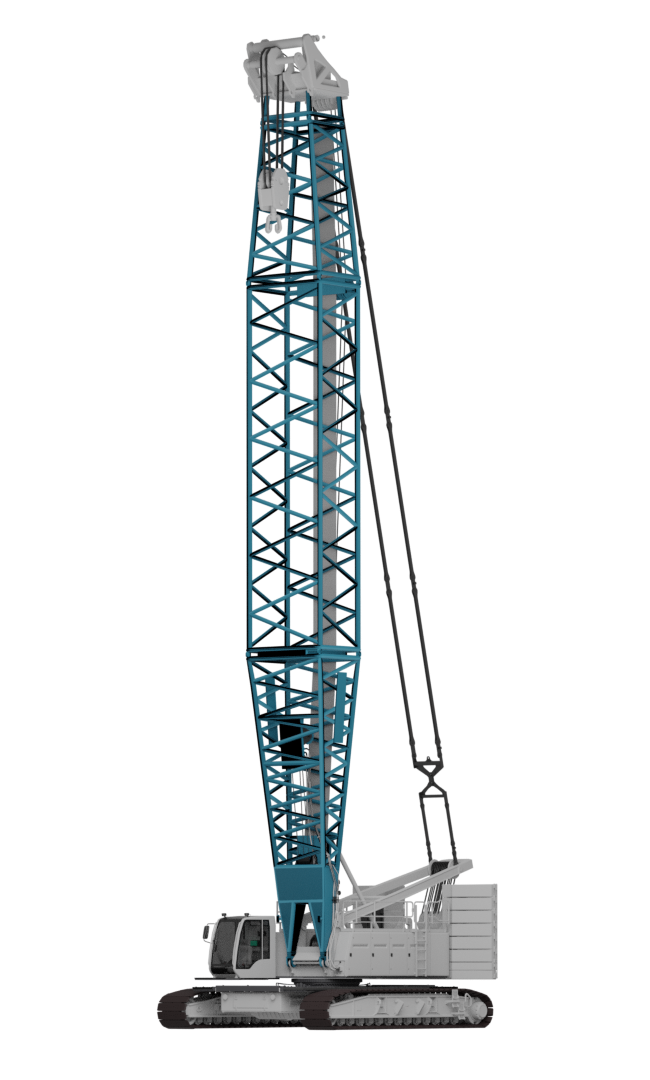

Grue avec une section de flèche en section creuse Strenx® à haute résistance.

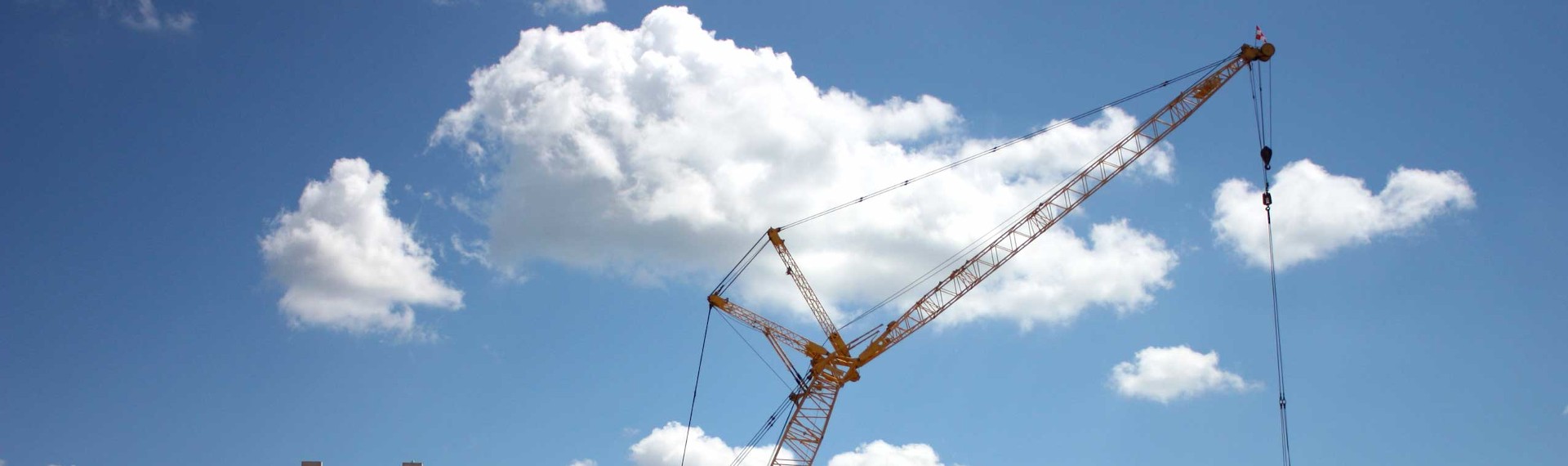

Depuis de nombreuses années, les sections creuses finies à chaud Strenx® Tube 700QLH sont utilisées avec succès pour les flèches en treillis des meilleures grues.

Avantages de Strenx® Tube 700QLH

  • Contrairement aux tubes soudés formés à froid, mais comme les tubes sans soudure formés à chaud, les tubes QLH soudés et finis à chaud Strenx® ne présentent pas de contraintes résiduelles grâce à un dernier traitement thermique. C’est un énorme avantage à l’atelier.
  • Grâce à leur métallurgie étudiée, les sections creuses Strenx® Tube 700QLH présentent une bonne aptitude au soudage et à l’usinage, ainsi qu’une excellente association de propriétés mécaniques.
  • Avec un acier plus résistant, on peut augmenter la capacité de levage d'une grue, sans augmenter le poids total de sa flèche.
  • Leur résistance, leur bonne aptitude au soudage, leur précision dimensionnelle et la qualité de leur surface ont profité aux clients du monde entier.

Comment l’acier Strenx® donne une plus longue portée aux grues, sans compromettre leur résistance ?

Avec un acier plus résistant, on peut augmenter la capacité de levage d'une grue, sans augmenter le poids total de la flèche. L’utilisation d’un acier à plus haute limite d’élasticité dans la flèche permet de prévoir des sections plus fines sans diminuer la capacité de levage de la grue. Et comme la section de flèche est moins lourde, on peut augmenter sa portée globale. L’utilisation d’aciers à haute limite d’élasticité est possible tant que les normes et les paramètres de conception des grues sont respectés, notamment les limites de résistance à la flexion.

Depuis de nombreuses années, les sections creuses finies à chaud Strenx® Tube 700QLH sont utilisées avec succès pour les flèches en treillis des meilleures grues. Leur haute résistance, leur bonne aptitude au soudage, leur précision dimensionnelle et la qualité de leur surface ont profité aux clients du monde entier. Non seulement elles font évoluer la conception des flèches de grue, à l'avantage des utilisateur finaux, mais elles permettent une production de flèches plus performante. Les sections creuses finies à chaudStrenx® Tube 700QLH sont disponibles en plusieurs diamètres et épaisseurs de paroi. Des épaisseurs de paroi sur mesure sont également disponibles sur demande. Les ingénieurs de conception peuvent ainsi trouver facilement la section dont ils ont besoin et, dans le même temps, réduire le poids de la flèche. Et, cerise sur le gâteau, cela réduit la quantité d’acier à acheter.

Pour connaître les dimensions disponibles et les conditions de livraison pour votre secteur, contactez le service commercial SSAB.

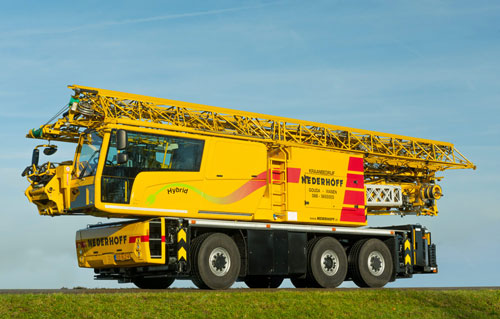

Les grues mobiles conçues par l’entreprise néerlandaise Spierings Mobile Cranes en acier Strenx® Tube 700MLH et Strenx® 700MC sont tellement uniques qu'elles écrasent la concurrence.

Acier à hautes performances Strenx®

L'acier à hautes performances Strenx® permet de rendre vos produits plus légers, plus sûrs, plus compétitifs et plus écoresponsables. Nous l'appelons acier à hautes performances parce qu'il est beaucoup plus performant qu'un acier structurel ordinaire.
