Acier structurel à haute limite d'élasticité Strenx 700

APPLICATIONS PRIVILÉGIÉESNombreux types de structures porteuses

TYPE DE PRODUITS
Plaque, tôle, bobine et bobine refendue

GAMME D'ÉPAISSEURS
0,7 à 160 mm

Une large gamme d’aciers à haute limite d’élasticité pour les structures soumises à rude épreuve

STRENX^® 700 E

Cette matière est couramment utilisée dans des structures porteuses soumises à de fortes charges.

Résistance aux impacts : 69 J à -40 °C
Plaque : 4 à 160 mm
Norme: EN 10 025-6 S690QL Essai d’impact à -40 °C
Format : Plaque

STRENX^® 700MC D

Cette matière est couramment utilisée dans des structures porteuses soumises à de fortes charges.

Résistance aux impacts : 40 J à -20 °C
Tôle laminée à chaud 2 à 10 mm
Norme : EN 10 149-2 S700MC Essai d’impact à -20 °C
Format : Tôle, bobine et bobine refendue

STRENX^® 700MC E

Cette matière est couramment utilisée pour des structures porteuses soumises à de fortes charges par temps froid.

Résistance aux impacts : 27 J à -40 °C
Tôle laminée à chaud 2 à 10 mm
Norme : EN 10 149-2 S700MC Essai d’impact à -40 °C
Format : Tôle, bobine et bobine refendue

STRENX^® 700 F

Pour les structures porteuses soumises à de fortes charges en climats froids extrêmes.

Résistance aux impacts : 27 J à -60 °C
Plaque : 4 à 130 mm
Norme: EN 10 025-6 S690QL1 Essai d’impact à -60 °C
Format : plaque

STRENX^® 700MC PLUS

Acier structurel à haute limite d'élasticité, parfait pour le formage à froid, d'une résistance aux impacts impressionnante pour des applications particulièrement exigeantes.

Résistance aux impacts : 40 J à -60 °C
Tôle laminée à chaud 3 à 12 mm
Norme : EN 10 149-2 S700MC Essai d’impact à -60 °C
Format : tôle

STRENX^® 700 OME

Un acier structurel spécialement conçu pour les structures porteuses dans l'industrie offshore et la marine.

Résistance aux impacts : 69 J à -40 °C
Plaque : 4 à 130 mm
Norme : EN 10025-6 S690QL Essai d'impact à -40 °C
Format : plaque

STRENX^® P700

Les applications courantes sont les structures porteuses soumises à fortes charges, exposées à la pression et à des températures élevées.

Plaque : 4 à 100 mm
Norme : EN 10 028-6 P690Q, P690QH, P690QL1 et P690QL2
Format : plaque

STRENX^® 700 CR

Parmi les applications courantes, on trouve toute une série de composants et de pièces, par exemple pour des structures porteuses.

Tôle laminée à froid : 0,7 à 2,1 mm
Norme : Spécifications SSAB
Format : tôle, bobine et bobine refendue

STRENX^® 700 CR W

Strenx^® 700 CR W est un acier laminé à froid résistant aux intempéries, d'une limite d'élasticité minimale de 700 MPa, pensé pour des structures robustes plus légères.

Tôle laminée à froid : 0,7 - 2,1 mm
Norme : Spécifications SSAB
Format : Tôle, bobine et bobine refendue

STRENX^® 700 HR W

Pour des structures résistantes aux intempéries, adaptées au transport, au levage et aux applications porteuses.

Résistance aux impacts : 40 J à -20 °C
Tôle laminée à chaud 3,0-6,1 mm
Norme : EN 10149-2 S700MC
Format : Tôle laminée à chaud

Personne inspectant le pliage d’une plaque d’acier Strenx®.

Strenx® 700 repousse les limites de la performance

Lorsque l'on utilise un acier à haute limite d'élasticité, une limite de 700 MPa ou plus est parfaitement normale. Si vous utilisez un acier d'une limite élastique inférieure, vos produits n'atteindront sans doute pas leur plein potentiel

Opter pour un acier à haute limite d'élasticité ouvre des possibilités de conceptions plus performantes, autorisant plus de capacité de charge. Même avec plus de contraintes, les tôles peuvent être plus fines. Cela donne plusieurs avantages :

• en fonction du point de départ, les concepteurs peuvent réduire le poids des structures en acier jusqu'à 40 % – en augmentant leur résistance à la fatigue,

• si les pièces sont soudées, le temps de soudage et la quantité de consommables seront considérablement réduits.

Contactez l’assistance technique

Avantages typiques d'une mise à niveau

Strenx^® 700MC est couramment utilisé pour produire des solutions légères de châssis de remorques. En règle générale, changer de matière pour un châssis de remorque, en remplaçant une nuance 350 par ^Strenx®700MC, réduit le poids des pièces structurelles d'environ 30 % . En fonction de la conception du châssis, cette réduction peut aller jusqu'à 50 %. Strenx^® 700MC respecte ou dépasse la norme EN 10149-2 pour les aciers S700MC.

Télécharger les recommandations de conception avec les aciers à haute résistance

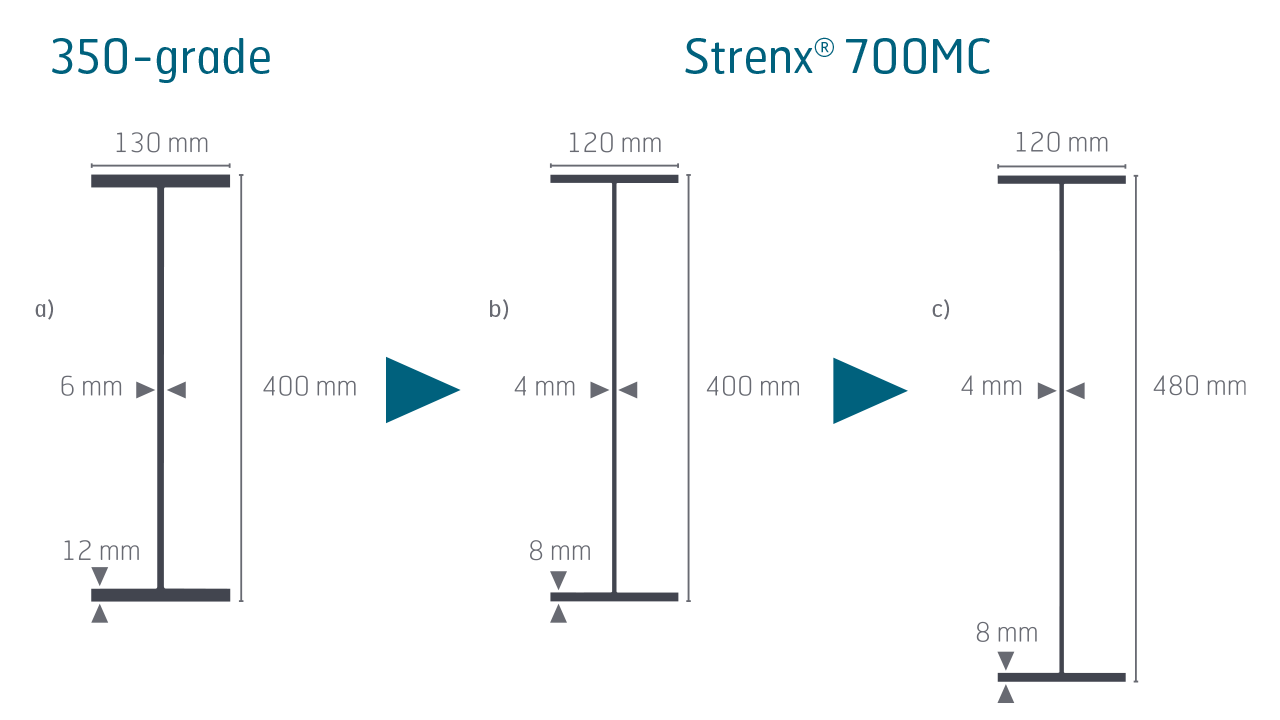

Illustration schématique de poutres d’acier de différentes tailles.

	Conception originale a)	Conception légère b)	Conception légère c)
Nuance d’acier	S355	Strenx^® 700MC	Strenx^® 700MC
Poids, m [kg/m]	42	27	30
Capacité de moment de flexion, M [kNm]	286	306	369
Moment d'inertie, I [m⁴]	140E-06	93E-06	140E-06
Module de section, W [m³]	72E-05	46E-05	58E-05
Réduction de poids, WR [%]	-	36	30

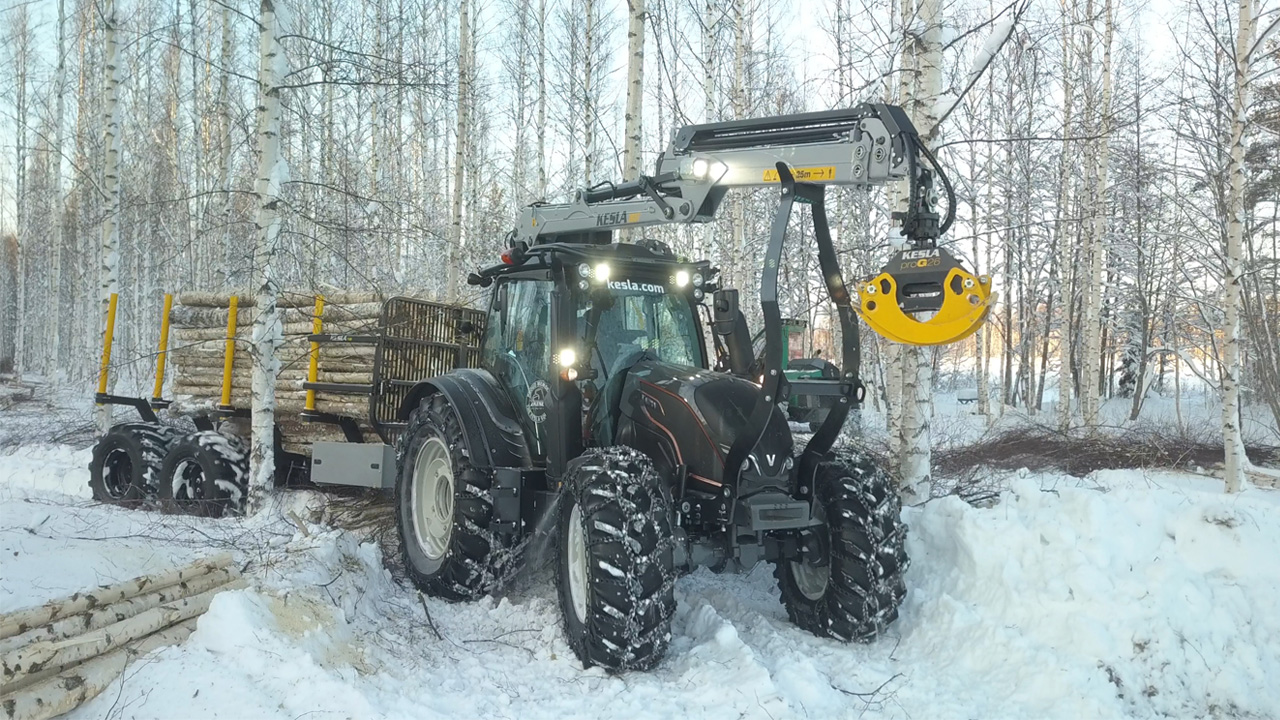

Tracteur avec grue en acier Strenx® ramassant des grumes dans une forêt en hiver.

RÉALISATION CLIENT

Conception de grue novatrice pour une longévité exceptionnelle

Concevoir une grue demande souvent de trouver le juste compromis entre poids et résistance au temps. Strenx^® 700MC Plus a permis à Kesla de concevoir une grue plus légère, mais qui dure aussi longtemps. Cet acier montre une grande résilience, même à des températures pouvant atteindre -60 °C, ce qui rend la grue fiable et sûre même dans des endroits peu hospitaliers, comme la Sibérie.

Conçu pour des performances toujours prévisibles en atelier

Personne en train de souder de l’acier à haute limite d’élasticité Strenx® dans un atelier.

Soudage

Strenx^® 700 peut être soudé selon toutes les méthodes de soudage conventionnelles. Le soudage MAG est aujourd'hui la technique la plus courante : elle est facile à automatiser pour un meilleur rendement.

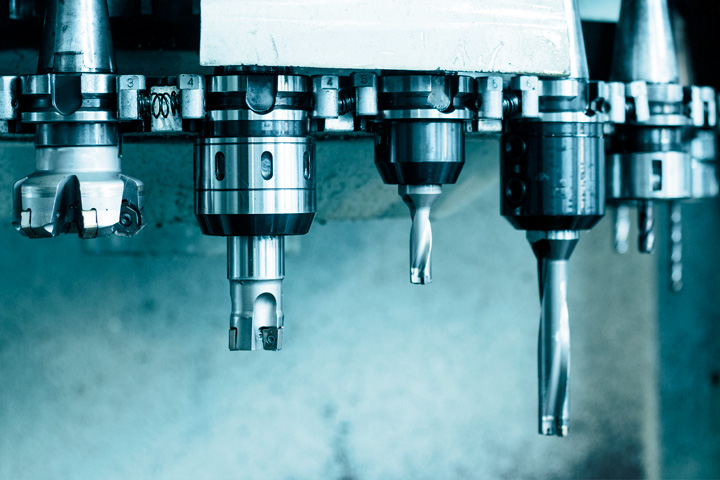

Usinage

En règle générale, Strenx^® 700 s'usine sans outil particulier. Pour le perçage, le chanfreinage, le taraudage, le tournage et le fraisage, les machines doivent être stables, équipées d’outils de coupe en acier rapide ou carbure.

Pliage

Le pliage et le cintrage des plaques et tôles d'acier Strenx^® peuvent être exécutés par des équipements standard. Des propriétés homogènes, des tolérances d’épaisseur réduites et une excellente qualité de surface assurent un pliage sans mauvaise surprise.

Tête de coupe laser en train de découper une plaque d’acier Strenx.

Découpe thermique

Le pliage et le cintrage des plaques et tôles d'acier Strenx^® peuvent être exécutés par des équipements standard. Des propriétés homogènes, des tolérances d’épaisseur réduites et une excellente qualité de surface assurent un pliage sans mauvaise surprise.

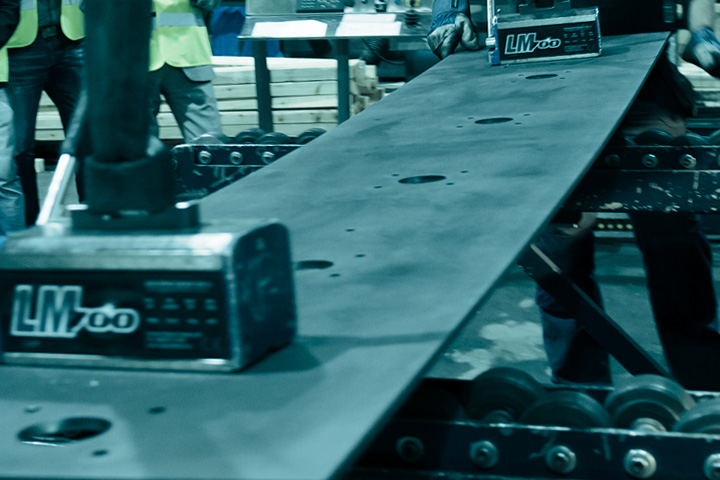

Manipulation d’une pièce d’acier structurel Strenx avant son placement dans une machine de découpe.

Découpe mécanique

Les cisailles-guillotines sont l'outil idéal pour une découpe mécanique de Strenx^® 700. Vérifiez soigneusement le réglage des outils de coupe. Les facteurs les plus importants sont le dégagement, l’angle de coupe et la dureté des outils. L'ensemble de la tôle doit être porté à une température de + 20 °C avant découpe.

Règle droite posée sur de l’acier Strenx pour montrer sa planéité.

Garanties Strenx®

Les garanties Strenx^® couvrent des tolérances d'épaisseur et de planéité étroites et garantissent les réactions au pliage. Les faibles tolérances d'épaisseur vous permettent de calculer le poids de vos pièces avec plus de précision. Par conséquent, les marges de sécurité peuvent être réduites sans risque. Une épaisseur exacte et homogène sur l’ensemble d’une tôle (et entre les différentes tôles) se traduit par de meilleures performances et plus de sécurité pour le travail en atelier.

Produits Strenx® 700 et épaisseurs

Produits standard Strenx^® 700	Gamme d’épaisseurs [mm]			Conforme à la norme	Formats	Produits types fabriqués en Strenx^®
Produits standard Strenx^® 700	Plaque	Tôle laminée à chaud	Tôle laminée à froid	Conforme à la norme	Formats	Produits types fabriqués en Strenx^®
Strenx^® 700 E	4-160	---	---	EN 10025-6S690QL Test d'impact à -40 °C	Plaques	Structures porteuses soumises à de fortes charges
Strenx^® 700 F	4-130	---	---	EN 10025-6S690QL1 Essai d'impact à -60 °C	Plaques	Structures porteuses soumises à de fortes charges en climats froids et extrêmes
Strenx^® 700 OME	4-130	---	---	EN 10025-6 S690QL Essai d'impact à -40 °C	Plaques	Structures porteuses soumises à de fortes charges pour l'industrie navale et offshore
Strenx^® 700MC D	---	2-10	---	EN 10149-2 S700MC Essai d'impact à -20 °C	Tôles, bobines et bobines refendues	Nombreuses structures différentes
Strenx^® 700MC E	---	2-10	---	EN 10149-2 S700MC Essai d'impact à -40 °C	Tôles, bobines et bobines refendues	Nombreuses structures différentes
Strenx^® 700MC Plus	---	3-12	---	EN 10149-2 S700MC Essai d'impact à -60 °C	Tôles	Structures demandant une excellente aptitude au formage et une extrême résistance aux impacts
Strenx^® 700 CR	---	---	0,7-2,1	Spécifications SSAB	Tôles, bobines et bobines refendues	Nombreuses structures différentes
Strenx^® P700	4-100	---	---	EN 10028-6 P690Q, P690QH, P690QL1, P690QL2	Plaques	Acier pour appareils sous pression, utilisé pour les structures porteuses exigeantes soumises à la pression et à des températures élevées
Strenx^® 700 CR W	---	---	0,7 à 2,1	Spécifications SSAB	Tôles, bobines et bobines refendues	Les structures porteuses les plus légères.
Strenx^® 700 HR W	---	3,0-6,1	---	EN 10149-2 S700MC Essai d'impact à -20 °C	Tôles, bobines et bobines refendues	Structures résistantes aux intempéries pour le transport, le levage et autres applications porteuses.
