Stal HSLA o wysokiej plastyczności krawędzi (HE)

Stal HSLA o wysokiej plastyczności krawędzi ma znacznie lepszą formowalność miejscową i współczynnik rozszerzalności otworów – idealnie nadaje się do produkcji wymagających komponentów samochodowych o złożonych konstrukcjach i skrawanych krawędziach rozciąganych.

Jaka jest definicja stali o wysokiej plastyczności krawędzi?

W przeciwieństwie do konwencjonalnych stali HSLA, stale o wysokiej plastyczności krawędzi mają znacznie drobniejszą mikrostrukturę i rozkład perlitu. Taka mikrostruktura zapewnia lepszą formowalność, węższe promienie gięcia i brak pęknięć podczas skrawania, nawet na krawędziach rozciąganych. Zaawansowaną mikrostrukturę stali HE uzyskuje się dzięki zastosowaniu wyjątkowo czystych i ściśle kontrolowanych procesów wytwarzania stali. Niska zawartość stopów w stali HE sprawia, że spawanie jest proste przy użyciu konwencjonalnych procesów.

Mikrostruktura gatunku standardowego i gatunku Docol HE

Po lewej: Gatunek standardowy MC/LA. Po prawej: Gatunek stali HSLA HE.

Właściwości stali

Poprawa współczynnika rozszerzalności otworów o 30 punktów procentowych w porównaniu z konwencjonalnymi stalami HSLA.

  • Znacznie lepsza formowalność miejscowa, zapewniająca plastyczność dla złożonych geometrii na krawędziach rozciąganych.
  • Doskonała jakość cięcia krawędzi, znacznie redukująca mikropęknięcia i zadziory.
  • Możliwy promień gięcia wynoszący 0,0 x t.
  • Doskonała do energooszczędnego formowania na zimno i dokładnego wykrawania części samochodowych o skomplikowanych krawędziach.

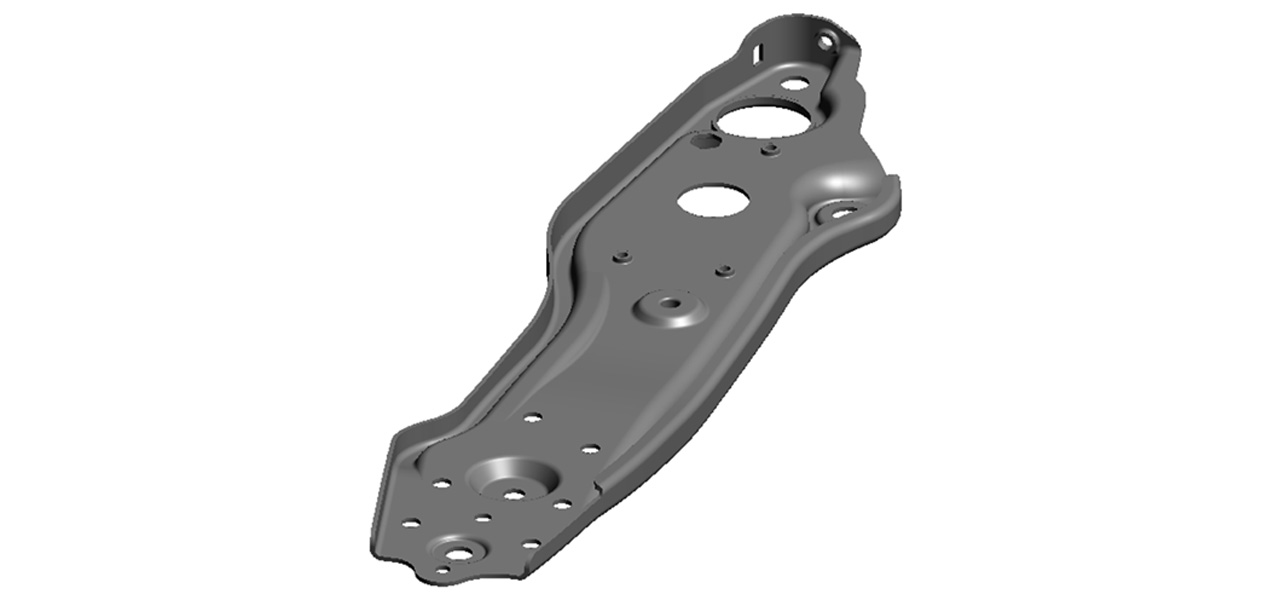

Docol® HE może pomóc w eliminowaniu wad części takich jak pęknięcia na krawędziach zewnętrznych i mikropęknięcia na rozciąganych otworach wytłaczanych.

Stal HE może pomóc w eliminowaniu defektów części, takich jak mikropęknięcia na rozciąganych otworach wytłaczanych i pęknięcia na krawędziach zewnętrznych.

Motoryzacyjne zastosowania stali o wysokiej plastyczności krawędzi

Kiedy konstrukcja wymaga wyższej plastyczności krawędzi niż konwencjonalne gatunki HSLA, polecamy Docol HE.

  • Belki i belki poprzeczne
  • Układy zawieszenia
  • Podwozia
  • Koła

Konstrukcja nadwozia

Testowanie stali Docol HE: wymagająca próba wykrawania dokładnego

Zobacz, jak nasz klient testuje wysoką plastyczność krawędzi Docol HSLA przez dokładne wykrawanie wzoru „koła zębatego” z zębami o promieniu 0,3 mm i kątach 30°.

Gatunki i właściwości mechaniczne

Najwyższą redukcję masy osiąga się, stosując wyższe gatunki stali o niższej grubości. Wszystkie gatunki Docol HE są walcowane na gorąco i spełniają tolerancje wymiarowe EN10051.

Szukasz konwencjonalnych stali motoryzacyjnych o wytrzymałości na rozciąganie od 550 MPa do 700 MPa w gatunkach HSLA?

Rodzina produktów

SSAB Docol 355HE

Product name
Docol HR355Y430T HE
POWŁOKA
UC
WYMIARY
T: 2.00 - 7.00 mm
W: Up to 1600 mmT: 0.0787 - 0.276 in
W: Up to 62.99 in
NORMY
SSAB
Karta produktowa
Rodzina produktów

SSAB Docol 420HE

Product name
Docol HR420Y480T HE
POWŁOKA
UC
WYMIARY
T: 2.00 - 7.00 mm
W: Up to 1600 mmT: 0.0787 - 0.276 in
W: Up to 62.99 in
NORMY
SSAB
Karta produktowa
Rodzina produktów

SSAB Docol 460HE

Product name
Docol HR460Y520T HE
POWŁOKA
UC
WYMIARY
T: 2.00 - 7.00 mm
W: Up to 1600 mmT: 0.0787 - 0.276 in
W: Up to 62.99 in
NORMY
SSAB
Karta produktowa
Rodzina produktów

SSAB Docol 500HE

Product name
Docol HR500Y550T HE
POWŁOKA
UC
WYMIARY
T: 2.00 - 7.00 mm
W: Up to 1600 mmT: 0.0787 - 0.276 in
W: Up to 62.99 in
NORMY
SSAB
Karta produktowa
Rodzina produktów

SSAB Docol 550HE

Product name
Docol HR550Y600T HE
POWŁOKA
UC
WYMIARY
T: 2.00 - 7.00 mm
W: Up to 1600 mmT: 0.0787 - 0.276 in
W: Up to 62.99 in
NORMY
SSAB
Karta produktowa

Formowanie stali HSLA o wysokiej plastyczności krawędzi

  • Doskonała do dokładnego wykrawania.
  • Współczynnik rozszerzalności otworów (HRE) o 30% lepszy od konwencjonalnej stali HSLA.
  • Gwarantowany promień gięcia 0,0 x t.
  • Umożliwia formowanie bez pęknięć wzdłuż wielokrotnych, ciętych i rozciąganych krawędzi.
  • Doskonała do formowania na zimno elementów motoryzacyjnych.
  • Niskostopowy skład umożliwia konwencjonalne spawanie i punktowe zgrzewanie oporowe.
  • Zmniejszone zużycie narzędzi.

Konkretne wytyczne dotyczące komponentów o wysokiej plastyczności krawędzi można uzyskać w naszym dziale pomocy technicznej.

Formowanie stali Docol

Dodatkowe zalety stali Docol HE

  • Dobre właściwości zmęczeniowe.
  • Cztery gatunki: Docol 355HE, Docol 420HE, Docol 460HE i Docol 500HE.
  • Globalna dostępność i wsparcie.

Stale HSLA o wysokiej plastyczności krawędzi dostosowane do specyfikacji OEM

Gatunki Docol 355HE, Docol 420HE, Docol 460HE i Docol 500HE są produkowane zgodnie ze specyfikacjami SSAB i są dostępne w wersji podwójnie certyfikowanej z odpowiednimi gatunkami MC według normy EN 10149-2. Ponadto ściśle współpracujemy z producentami motoryzacyjnymi OEM i ich bezpośrednimi dostawcami w celu opracowania innowacyjnych, dostosowanych do potrzeb klienta stali o wysokiej plastyczności krawędzi, spełniających wymagania konkretnych komponentów.

Niestandardowe stale AHSS dla producentów OEM z branży motoryzacyjnej

Zalety stali o wysokiej plastyczności krawędzi dla każdego członka zespołu

Inżynierowie ds. bezpieczeństwa: Projektuj komponenty wpływające na bezpieczeństwo zderzeniowe z rozciągniętymi krawędziami tłoczonymi, które są wolne od mikropęknięć i nienarażone na późniejsze wady.

Inżynierowie ds. produkcji: Ogranicz mikropęknięcia, zadziory i inne defekty na złożonych, ciętych krawędziach rozciąganych. Wykorzystaj wyższe współczynniki rozszerzalności otworów w stalach Docol HE HSLA/AHSS w nowych częściach o wymagającej konstrukcji.

Inżynierowie ds. odciążania: Wytwarzaj cieńsze i lżejsze części, określając wyższą klasę wytrzymałości stali Docol HE AHSS firmy SSAB.

Specjaliści ds. zaopatrzenia: Kupuj mniej materiału, znacznie zmniejszając liczbę elementów brakowanych z powodu pęknięć krawędzi ciętych.

Specjaliści ds. zrównoważonego rozwoju: Dzięki nadzwyczajnej wydajności naszych procesów produkcyjnych, stale Docol HE wytwarzane z pierwotnej rudy żelaza mają taki sam ślad CO2 jak stale pochodzące z recyklingu. Natomiast wolna od paliw kopalnych stal Docol firmy SSAB będzie dostępna od roku 2026.

Ocena cyklu życia produktu zabezpieczona na przyszłość

Obniż swój ślad CO2

Stal Docol o wysokiej plastyczności krawędzi jest „zabezpieczona na przyszłość”.

MAGAZYN MATERIAŁÓW TESTOWYCH

Próbki stali HE

Dzięki pomocy naszego magazynu próbek można uzyskać próbki stali AHSS większości naszych stali dostępnych w obrocie handlowym – jak również próbek naszych najnowszych gatunków, na razie niedostępnych w handlu. Jako jedyni w branży, dostarczamy kręgi, arkusze i blachy cięte na wymiar. W ciągu 1 do 2 tygodni, Twój materiał będzie gotowy do wysłania w dowolne miejsce na kuli ziemskiej.
