Stale wielofazowe (CP) o najwyższych współczynnikach rozszerzalności otworów

Stale wielofazowe mają najwyższe – do 100% – współczynniki rozszerzalności otworów (HER) wśród zaawansowanych stali o wysokiej wytrzymałości. Wysokie wartości HER zapewniają doskonałe właściwości formowania na zimno w przypadku wykrawanych i rozciąganych krawędzi i kołnierzy, a także kształtów głęboko tłoczonych. Wysokie granice plastyczności stali CP przekładają się na wysoką absorpcję energii zderzenia, a podwyższona maksymalna wytrzymałość na rozciąganie (UTS) umożliwia redukcję grubości ścianek w celu znacznego zmniejszenia masy samochodu.

Stal CP: podstawy

Stale wielofazowe mają mikrostrukturę bainityczno-ferrytyczną z niewielką ilością martenzytu oraz austenitu szczątkowego i perlitu. Cykle termiczne stosowane do produkcji CP opóźniają rekrystalizację, jednocześnie promując zarodkowanie różnorakich węglikoazotków, co skutkuje ekstremalnym rozdrobnieniem ziarna w celu uzyskania doskonałej plastyczności, nawet dla gatunków o wysokiej wytrzymałości na rozciąganie (np. 1200 MPa lub 174 ksi).

Wydzielanie węglikoazotków zwiększa również wytrzymałości ferrytyczną stali wielofazowej; w rezultacie stale CP mają wyższą granicę plastyczności niż stale dwufazowe (DP) przy równoważnych poziomach wytrzymałości na rozciąganie. Wysokie granice plastyczności stali wielofazowych są wykorzystywane przez projektantów nadwozi w celu zapewnienia wysokiej absorpcji energii zderzenia w elementach bezpieczeństwa, takich jak szyny ramy, wzmocnienia, belki i inne.

Właściwości stali

  • Współczynnik rozszerzalności otworów (HER) do 100% – znacznie zmniejsza lub eliminuje mikropęknięcia i zadziory na krawędziach ciętych/ścinanych.
  • Znacznie zwiększa miejscową formowalność, zapewniając ciągliwość podczas wytwarzania głęboko tłoczonych elementów o złożonej geometrii.
  • Doskonała do energooszczędnego formowania na zimno i precyzyjnego wykrawania części samochodowych o skomplikowanych, wytłaczanych krawędziach.
  • Lepsza czystość i rozdrobnienie ziarna zapewnia podatność na gięcie wąskich promieni i rozciągliwość kołnierza nawet przy bardzo wysokich granicach plastyczności.
  • Doskonałe maksymalne odkształcenie rzeczywiste w momencie pęknięcia (formowalność miejscowa).
  • Wysoka absorpcja energii zderzenia.
  • Dobra odporność zmęczeniowa i trwałość.

Nowe walcowane na gorąco stale Docol® 800 MPa o współczynniku HER do 100%

Formowanie czy rozciąganie krawędzi wolnych od pęknięć może być dużym wyzwaniem podczas pracy z zaawansowanymi stalami o wysokiej wytrzymałości. Aby zmniejszyć ryzyko pęknięć krawędzi, firma SSAB wprowadziła dwie nowe, walcowane na gorąco stale 800 MPa o wyjątkowo wysokiej plastyczności krawędzi.

Wiele z tych właściwości powinno być ze sobą sprzecznych: formowalność a wysoka wytrzymałość, wysoka plastyczność krawędzi a dobre właściwości zderzeniowe. A jednak te stale zapewniają wszystkie te właściwości – a zwłaszcza bardzo wysoką plastyczność krawędzi.



Nowe stale AHSS o wysokiej plastyczności krawędzi mogą stanowić rozwiązanie tego problemu. Albo mogą być użyte w częściach motoryzacyjnych, kiedy producent chce uzyskać dodatkową pewność, że krawędzie nie popękają.

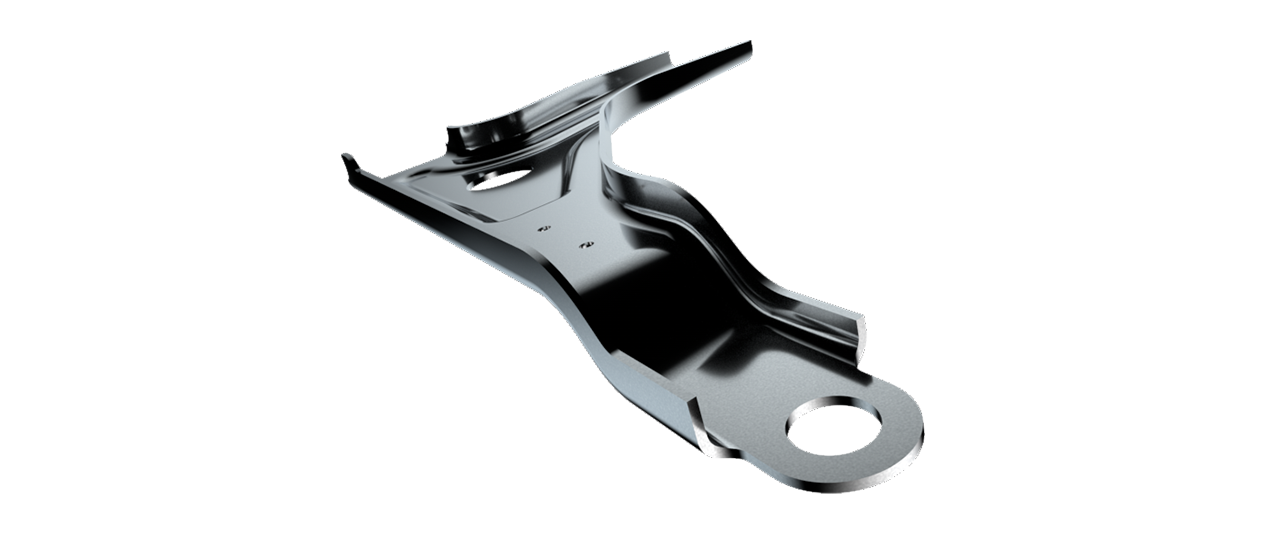

wahacz
DOCOL HR800HER-75

Typowa wartość HER 75%

HER w nazwie produktu oznacza, że każda wysyłka została przetestowana w celu zagwarantowania minimalnego współczynnika rozszerzalności otworów. Dla Docol HR800HER-75 gwarantujemy 45% HER przy typowej wartości 75%.

DOCOL HR800HER-100

Typowy współczynnik rozszerzalności otworów 100%

Ten gatunek stali jest testowany w celu zagwarantowania niezwykle wysokiej plastyczności krawędzi wynoszącej 65% HER – z typową wartością HER wynoszącą 100%, jedną z najwyższych na rynku dla stali motoryzacyjnych 800 MPa.

Mobilne zastosowania stali wielofazowych

Walcowane na gorąco stale Docol CP cechują się dobrą odpornością zmęczeniową i mogą być odpowiednie na części samochodowe poddawane dynamicznym naprężeniom zmiennym. Przykładowe zastosowania to zawieszenia wielowahaczowe, wahacze wleczone, belki skrętne i ramy pomocnicze.

Zastosowania walcowanej na zimno stali Docol CP obejmują części nadwozi, prowadnice siedzeń i systemy rozkładania do siedzeń.

Konstrukcja nadwozia

Gatunki i właściwości mechaniczne

Stale wielofazowe (CP) mają wyższą granicę plastyczności i mniejszy efekt umocnienia odkształceniowego w porównaniu do stali DP o tej samej klasie wytrzymałości. Stale CP cechują się dobrymi własnościami zmęczeniowymi, jeśli chodzi o zmęczenie niskocyklowe. W porównaniu do stali DP, stale CP oferują lepszą podatność na zaginanie krawędzi oraz rozszerzalność otworów ISO. Stale te są odpowiednie do zastosowań wymagających wysokiej wytrzymałości, dobrej podatności na gięcie i zaginanie krawędzi.

Oferta wielofazowej stali Docol®:

Rodzina produktów

Docol 600CP

Product name
Docol CR​350Y​600T-​CP
POWŁOKA
GI, GA, ZA
WYMIARY
T: 0.70 - 2.50 mm
W: Up to 1520 mmT: 0.028 - 0.0984 in
W: Up to 59.84 in
NORMY
SSAB
Karta produktowa
Rodzina produktów

Docol 800CP

Rodzina produktów

Docol 1200CP

Product name
Docol CR​900Y​1180T-​CP
POWŁOKA
UC, EG, GI*
WYMIARY
T: 0.50 - 2.10 mm
W: Up to 1527 mmT: 0.020 - 0.0827 in
W: Up to 60.12 in
NORMY
VDA 239-100
Karta produktowa

* Dostępne na indywidualne zamówienie.

Formowanie stali Docol CP

  • Znakomite współczynniki rozszerzalności otworów ISO 16630 pozwalają na formowanie kołnierzy z rozciąganiem i gięcie z rozciąganiem, a także formowanie kołnierzy z wytłaczanymi otworami bez pęknięć.
  • Poprawiona czystość umożliwia głębokie tłoczenie i formowanie ciasnych promieni w przypadku skomplikowanych geometrii części.
  • Dzięki wyjątkowym właściwościom gięcia i formowalności, stale te nadają się do formowania na zimno elementów o krytycznym znaczeniu dla bezpieczeństwa samochodowego.
  • Idealne do wykrawania dokładnego.
  • Dobra spawalność, w tym punktowe zgrzewanie oporowe i spawanie laserowe.

Czy masz pytania dotyczące możliwości produkcyjnych tych gatunków stali? Nasz dział wsparcia technicznego może zapewnić konkretne wskazówki dotyczące formowania stali CP i HER dla danego komponentu motoryzacyjnego.

Formowanie stali Docol

Dodatkowe zalety stali Docol CP

  • Powłoki metaliczne do ochrony przed korozją.
  • Doskonała jednorodna plastyczność (patrz nasz artykuł o wydłużeniu AHSS i formowalności miejscowej).
  • Umocnienie w trakcie wygrzewania.
  • Idealne do formowania na zimno części samochodowych o skomplikowanych kształtach, mających wpływ na efekt zderzenia.
  • Doskonałe do zmniejszania masy krytycznych elementów konstrukcyjnych samochodu bez zadziorów i pęknięć krawędzi.

Stale wielofazowe dostosowane do specyfikacji OEM

Stale Docol® CP są produkowane zgodnie ze specyfikacjami VDA, EN, SSAB i OEM. Skontaktuj się z nami, jeśli nie możesz znaleźć konkretnego gatunku.

Zalety stali CP dla każdego członka zespołu

Inżynierowie ds. bezpieczeństwa: Wysoki stosunek plastyczności do wytrzymałości na rozciąganie stali wielofazowej zapewnia wysoką absorpcję energii zderzenia.

Inżynierowie ds. redukcji masy: Wytwarzaj cieńsze i lżejsze części, określając wyższą klasę wytrzymałości stali CP.

Inżynierowie ds. produkcji: Dostarczaj elementy o złożonym kształcie – np. rozciągane kołnierze z wytłoczonymi otworami i wąskimi promieniami – z wysoką powtarzalnością. W pełni wykorzystaj operacje formowania na zimno, aby zaoszczędzić energię i czas przetwarzania, jednocześnie zwiększając elastyczność linii produkcyjnej.

Specjaliści ds. zaopatrzenia: Kupuj mniej materiału, znacznie zmniejszając liczbę elementów brakowanych z powodu pęknięć krawędzi ciętych mechanicznie.

Specjaliści ds. zrównoważonego rozwoju: Produkcja stali SSAB oparta na rudach żelaza jest tak wydajna pod względem emisji CO2, że nasze stale AHSS są równoważne ze stalą pochodzącą z recyklingu. Natomiast wolna od paliw kopalnych stal Docol AHSS będzie dostępna na rynku w roku 2026.

Ocena żywotności produktu gotowa na przyszłość

Popraw swoje LCA: środowiskowa ocena cyklu życia

Stal wielofazowa Docol® jest „gotowa na przyszłość”.

MAGAZYN MATERIAŁÓW TESTOWYCH

Próbki stali wielofazowej

Dzięki pomocy naszego magazynu próbek można uzyskać próbki stali AHSS większości naszych stali dostępnych w obrocie handlowym – jak również próbek naszych najnowszych gatunków, na razie niedostępnych w handlu. Jako jedyni w branży, dostarczamy kręgi, arkusze i blachy cięte na wymiar. W ciągu 1 do 2 tygodni, Twój materiał będzie gotowy do wysłania w dowolne miejsce na kuli ziemskiej.
