Stal ferrytyczno-bainityczna: rozciągliwość krawędzi podczas formowania na zimno

Stale ferrytyczno-bainityczne (FB) to stale wielofazowe o wysokim współczynniku rozszerzalności otworów i dobrej podatności krawędzi na rozciąganie. Stale FB nadają się do produkcji kołnierzy formowanych na zimno i wytłaczanych, kiedy pożądane jest odciążenie części samochodowych takich jak koła, belki poprzeczne i inne elementy konstrukcyjne.

Jaka jest definicja stali FB?

Stal ferrytyczno-bainityczna (FB) składa się z bardzo drobnych ziaren ferrytu i bainitu. Ferryt zapewnia dobre właściwości wydłużenia, a bainit poprawia rozciągliwość krawędzi stali FB.

Ich minimalne różnice w twardości między fazami przyczyniają się do wysokiej rozszerzalności otworów (HHE) stali FB i rozciągliwości krawędzi, które są kluczowymi miarami formowalności miejscowej. W porównaniu do wysokowytrzymałych stali niskostopowych (HSLA) o podobnych poziomach wytrzymałości, stale ferrytyczno-bainityczne mają większe wydłużenie całkowite, a także wyższy wykładnik umocnienia przez zgniot (wartość n).

Właściwości stali

  • Wysoka formowalność miejscowa – korzystna podczas formowania na zimno kołnierzy krawędziowych z wytłaczanymi otworami
  • Wysoka rozszerzalność otworów
  • Silna wytrzymałość zmęczeniowa w stosunku do wytrzymałości na rozciąganie; korzystna w przypadku części samochodowych narażonych na wibracje
  • Dobra spawalność, w tym podatność na punktowe zgrzewanie oporowe i spawanie łukowe

Stosowanie stali ferrytyczno-bainitycznych w podwoziach

Dzięki połączeniu dobrej wytrzymałości zmęczeniowej i formowalności, walcowane na gorąco stale Docol FB można znaleźć w wielu zastosowaniach w podwoziach.

  • Części zawieszenia, w tym wahacze górne i dolne
  • Koła
  • Belki i belki poprzeczne
  • Podwozia

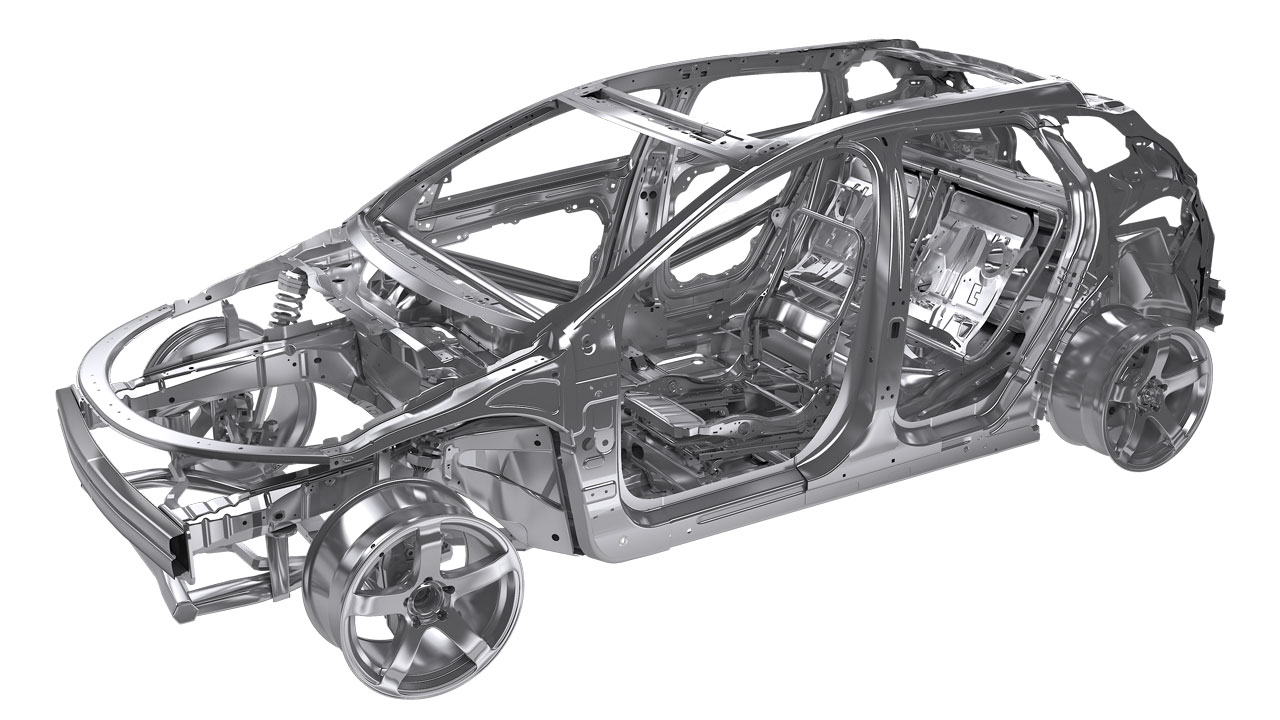

Konstrukcja nadwozia

Gatunki i właściwości mechaniczne

Rodzina produktów

Docol 600FB

Product name
Docol HR​440Y​580T-​FB
POWŁOKA
UC, GI*
WYMIARY
T: 2.00 - 4.00 mm
W: Up to 1600 mm
T: 0.0787 - 0.157 in
W: Up to 62.99 in
NORMY
VDA 239-100
Karta produktowa

* Dostępne na indywidualne zamówienie.

Formowanie stali ferrytyczno-bainitycznych Docol®

  • Stal FB jest przeznaczone do formowania na zimno, ciągnienia, tłoczenia i wykrawania, szczególnie części motoryzacyjnych z rozciąganymi krawędziami kołnierzowymi.
  • Dobra podatność na spawanie, w tym punktowe zgrzewanie oporowe (RSW).
  • Wysoka rozszerzalność otworów, cenna przy składaniu, gięciu i poszerzaniu otworów

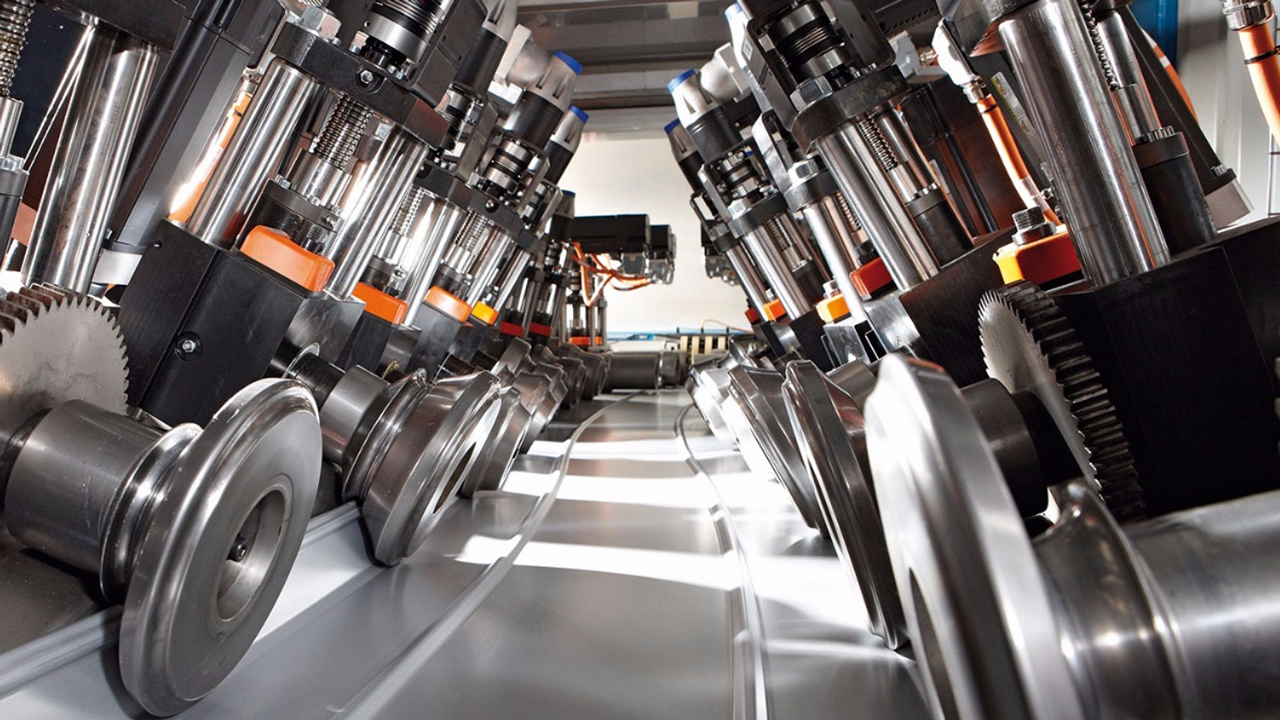

Stal motoryzacyjna Docol formowana na rolkach

Więcej zalet stali FB

  • Dobre właściwości zmęczeniowe części narażonych na wibracje.
  • Dostępne są gatunki spełniające normy i certyfikaty OEM.
  • Globalne wsparcie i dostępność.

Szukasz gatunków stali FB dostosowanych do specyfikacji OEM?

Gatunki stali Docol® FB spełniają wymagania norm VDA 239-100:2016 lub standardów OEM. Informacje o gatunkach stali ferrytyczno-bainitycznej dostosowanych do wymagań konkretnego komponentu motoryzacyjnego można uzyskać w naszym dziale pomocy technicznej.

Niestandardowe stale AHSS dla producentów OEM z branży motoryzacyjnej

Jakie korzyści czerpie każdy zespół ze stosowania stali Docol FB

Inżynierowie ds. bezpieczeństwa: Użyj stali o wyższej wytrzymałości, aby uzyskać lepsze właściwości użytkowe komponentów wpływających na bezpieczeństwo zderzeniowe.

Inżynierowie ds. odciążania: Osiągnij redukcję masy i rozciągane krawędzie bez pęknięć dzięki obrabianej na zimno stali o wysokiej wytrzymałości.

Inżynierowie ds. produkcji: Użyj operacji formowania na zimno, aby wyprodukować części o rozciąganych krawędziach kołnierzowych z wytłaczanymi otworami.

Specjaliści ds. zaopatrzenia: Skorzystaj z opłacalnej stali AHSS, umożliwiającej obróbkę przy pomocy posiadanego sprzętu i technik formowania na zimno.

Specjaliści ds. zrównoważonego rozwoju: Obecnie stale Docol® FB mają równoważnik emisji CO2 stali pochodzącej z recyklingu, a od roku 2026 będą dostępne w gatunkach niezawierających paliw kopalnych.

Ocena cyklu życia produktu zabezpieczona na przyszłość

Lepsze środowiskowe oceny cyklu życia

Stal ferrytyczno-bainityczna Docol® jest „zabezpieczona na przyszłość”.

MAGAZYN MATERIAŁÓW TESTOWYCH

Próbki stali ferrytyczno-bainitycznych

SSAB wysyła kręgi, arkusze i blachy cięte na wymiar, zwykle w ciągu 1 do 2 tygodni. Zamów próbki stali AHSS, zarówno gatunków dostępnych na rynku, jak i naszych najnowszych stali, będących jeszcze w trakcie rozwoju.
