Acciaio per utensili per applicazioni ad alta temperatura

La maggior parte degli acciai non può essere dura e tenace dopo essere stata esposta a temperature elevate. Fortunatamente, Toolox® non è come la maggior parte degli acciai. Anche se riscaldato fino a 590 °C, Toolox® mantiene la sua durezza originale quando è raffreddato.

Gamma prodotto Contatto vendite

Resistenza al calore

Ideale per la fusione a caldo e la forgiatura

Le proprietà alle alte temperature di Toolox^® lo rendono un acciaio perfetto per matrici per fusione e forgiatura, per utensili e componenti di macchinari in acciaierie, industrie del cemento, centrali elettriche e altre aree in cui i materiali vengono lavorati a temperature molto elevate.

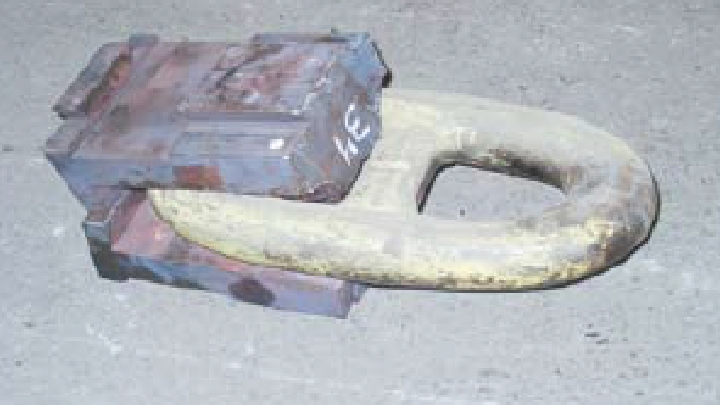

Toolox^® 44 è utilizzato in una matrice per forgiatura a caldo per la produzione a catena. L'acciaio della catena viene riscaldato a circa 890 °C prima della forgiatura, e la matrice lavora continuamente a 400-500 °C.

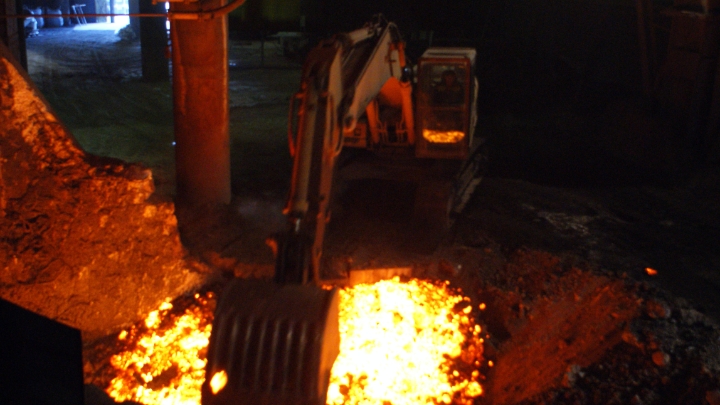

Le benne realizzate in Toolox^® 44 possono sopportare usura e calore quando si maneggiano scorie incandescenti senza perdere le loro proprietà.

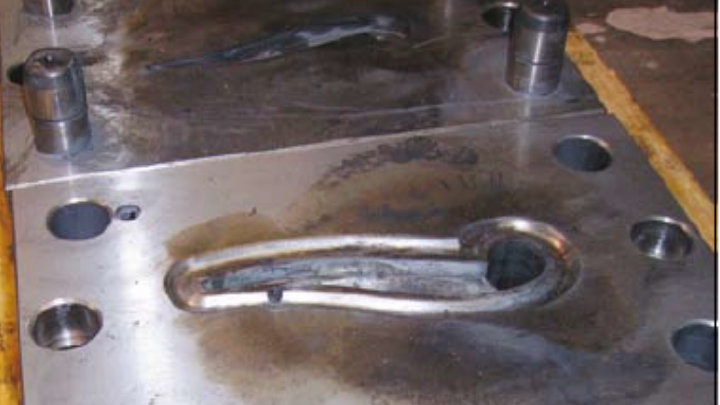

Le impugnature in ottone sono pressate in una matrice Toolox^® 44 in una corsa a 730-750 °C.

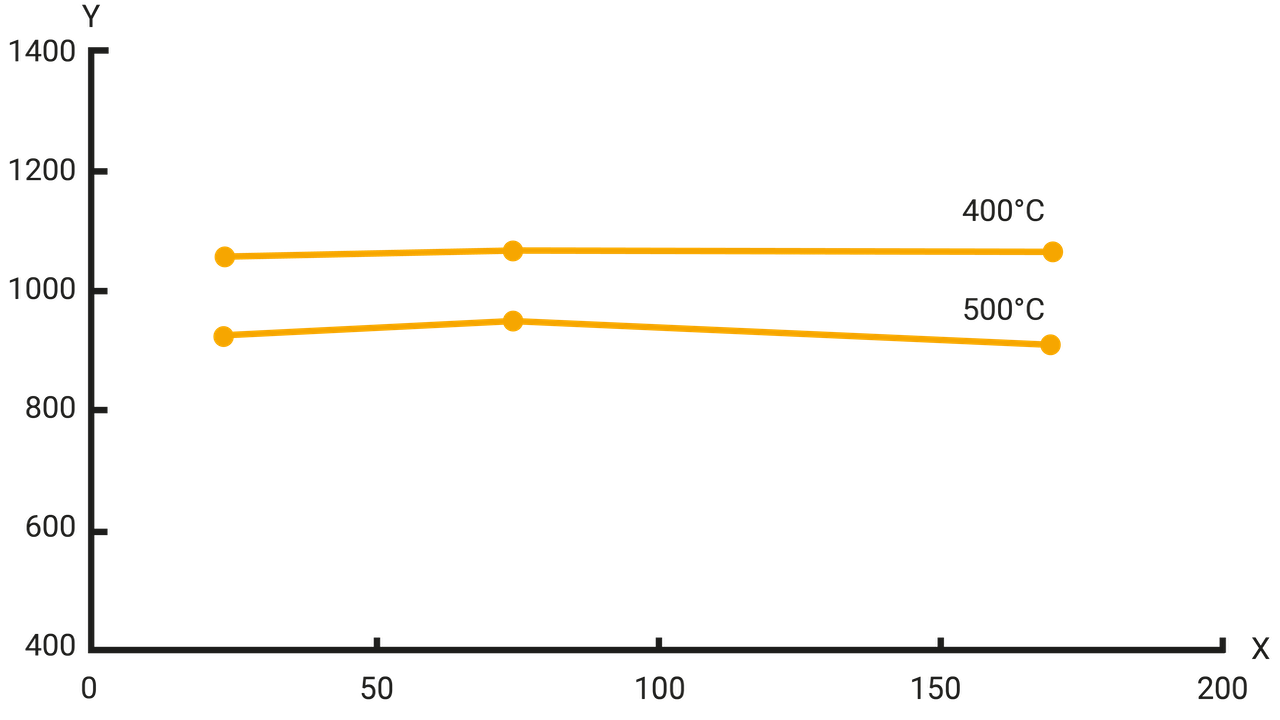

Snervamento alla compressione

Y = Rc0,2 (MPa)

X = Immersione (ore)

Resistenza allo snervamento compressivo di Toolox^® 44 a temperature elevate e dopo lunghe immersioni.

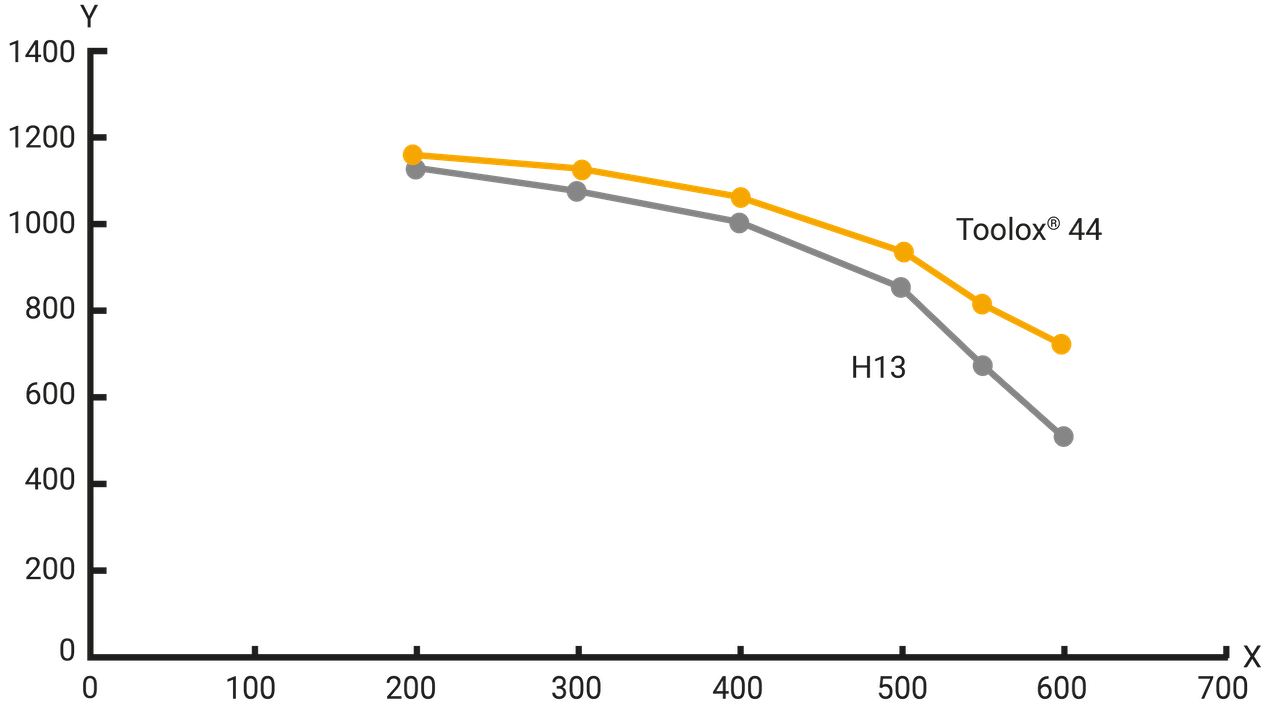

Snervamento alla compressione

Y = Rp0,2 (MPa)

X = Temperatura di prova (°C)

Toolox^® 44 ha uno snervamento migliore a temperature elevate rispetto a un acciaio standard H13.

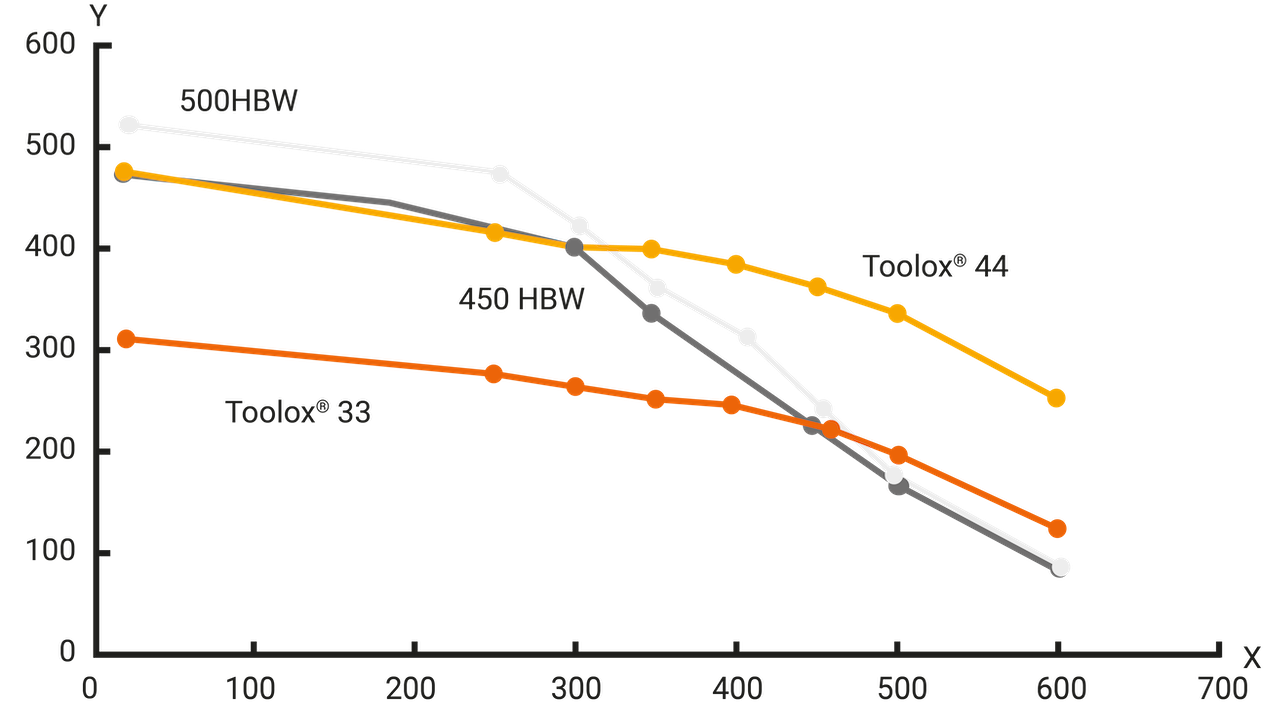

Resistenza all'usura

Y = Durezza (HBW)

X = Temperatura (°C)

Sia Toolox^® 33 che Toolox^® 44 hanno una migliore resistenza all'usura da caldo rispetto agli acciai Q&T 450 HBW e 500 HBW resistenti all'abrasione a temperature elevate.

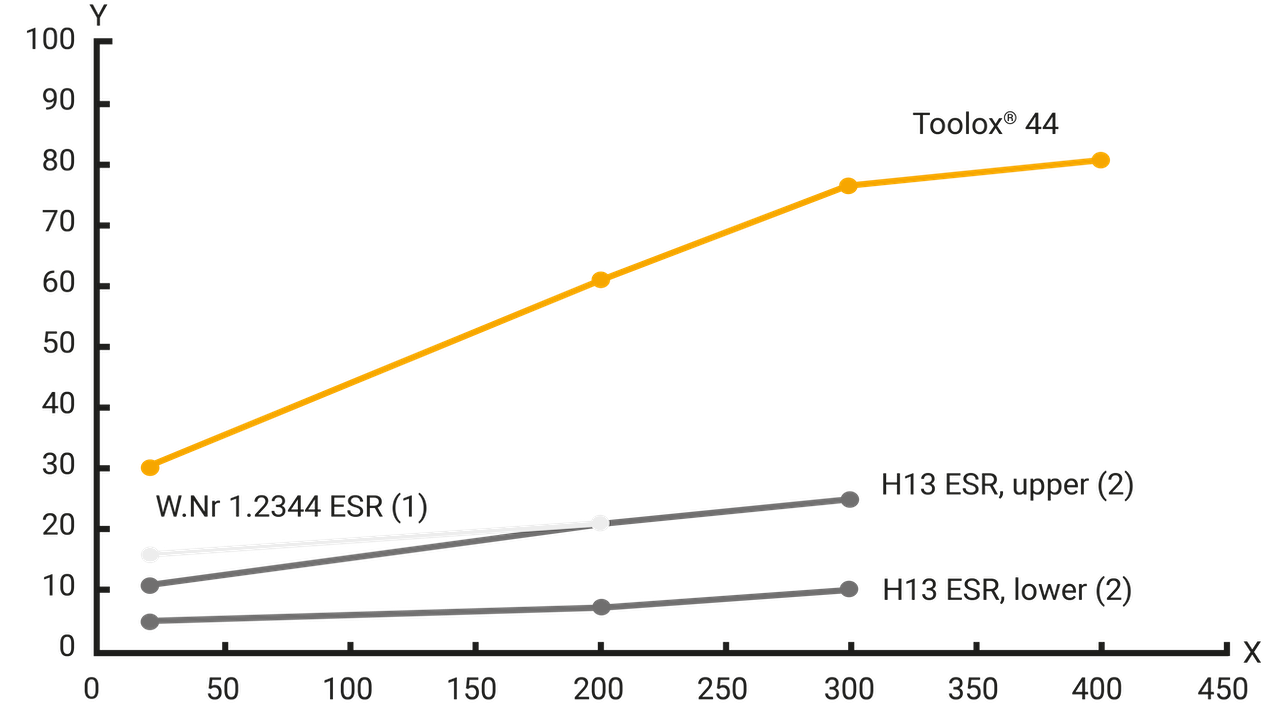

Resilienza

Y = Resilienza Charpy-V (J)

X = Temperatura di prova (°C)

^Toolox® 44 ha una tenacità molto migliore rispetto agli acciai per utensili per lavori a caldo convenzionali sia a temperatura ambiente che a temperature elevate.
