Grupo de productos de acero Strenx® 700
Strenx® 700 es un grupo de aceros estructurales con un límite elástico mínimo de 650 a 700 Mpa dependiendo del espesor.
Solicitar material para ensayos
APLICACIONES ADECUADAS
Amplia gama de estructuras de carga
TIPO DE PRODUCTOS
Chapa gruesa, chapa, bobina y bobina cortada
RANGO DE ESPESORES
0,7-160 mm
Una amplia gama de aceros de alta resistencia para estructuras complejas y exigentes
STRENX® 700 E
Entre sus aplicaciones más habituales se incluyen estructuras de carga exigentes.
Resistencia a impactos: 69 J a -40 °C
Chapa gruesa: 4-160 mm
Norma: EN 10025-6 S690QL Ensayo de resistencia a impactos a -40°F
Formato: Chapa gruesa
STRENX® 700MC D
Entre sus aplicaciones más habituales se incluyen estructuras de carga exigentes.
Resistencia a impactos: 40 J a -20 °C
Fleje laminado en caliente: 2-10 mm
Norma: EN 10149-2 S700MC Ensayo de resistencia a impactos a -20 °C
Formato: Chapa, bobina y bobina cortada
STRENX® 700MC E
Entre sus aplicaciones más habituales se incluyen estructuras de carga en condiciones frías.
Resistencia a impactos: 27 J a -40 °C
Fleje laminado en caliente: 2-10 mm
Norma: EN 10149-2 S700MC Ensayo de resistencia a impactos a -40 °C
Formato: Chapa, bobina y bobina cortada
STRENX® 700 F
Para estructuras de carga exigentes en condiciones frías y extremas.
Resistencia a impactos: 27 J a -60 °C
Chapa gruesa: 4-130 mm
Norma: EN 10025-6 S690QL1 Ensayo de resistencia a impactos a -60 °C
Formato: Chapa gruesa
STRENX® 700MC PLUS
Acero estructural de alta resistencia con excelente conformabilidad en frío y resistencia para aplicaciones complejas y exigentes.
Resistencia a impactos: 40 J a -60 °C
Fleje laminado en caliente: 3-12 mm
Norma: EN 10149-2 S700MC Ensayo de resistencia a impactos a -60 °C
Formato: Chapa
STRENX® 700 OME
Acero de construcción desarrollado para el uso en estructuras complejas de carga del sector marítimo y offshore.
Resistencia a impactos: 69 J a -40 °C
Chapa gruesa: 4-130 mm
Norma: EN 10025-6 S690QL Ensayo de resistencia a impactos a -40 °C
Formato: Chapa gruesa
STRENX® P700
Su uso más común es para estructuras de carga complejas expuestas a presiones y temperaturas elevadas.
Chapa gruesa: 4-100 mm
Norma: EN 10 028-6 P690Q, P690QH, P690QL1 y P690QL2
Formato: Chapa gruesa
STRENX® 700 CR
Se usa normalmente para una amplia gama de piezas y componentes, por ejemplo para estructuras de carga.
Fleje laminado en frío 0,7-2,1 mm
Norma: Especificación de SSAB
Formato: Chapa, bobina y bobina cortada
STRENX® 700 CR W
Strenx® 700 CR es un acero estructural laminado en frío con un límite elástico mínimo de 700 Mpa ideal para las estructuras de carga más ligeras.
Fleje laminado en frío: 0,7 – 2,1 mm
Estándar: Especificación de SSAB
Formato: Chapa, bobina y bobina cortada
STRENX® 700 HR W
Para estructuras resistentes a las condiciones atmosféricas en aplicaciones de transporte, elevación y carga.
Resistencia a impactos: 40 J a -20 °C
Fleje laminado en caliente: 3,0-6,1 mm
Norma: EN 10149-2 S700MC
Formato: Fleje laminado en caliente
Strenx® 700 ofrece un rendimiento que permite superar cualquier reto
Un límite elástico de 700 MPa y superior es la nueva normalidad a la hora de diseñar utilizando acero de alta resistencia. Si está utilizando un acero de menor resistencia, sus productos probablemente no están alcanzando todo su potencial.
La actualización a un acero con un límite elástico mayor permite diseños de alto rendimiento con una mayor capacidad de carga. Las tensiones pueden ser más altas, lo que permite el uso de acero más fino. Esto suma varias ventajas:
• Dependiendo del punto de partida, los diseñadores pueden reducir el peso de las estructuras de acero hasta un 40 % —y aún así aumentar la vida en cuanto a fatiga.
• Si las piezas se sueldan, el tiempo de soldadura y la cantidad de consumibles de soldadura se reducirán significativamente.
La actualización a un acero con un límite elástico mayor permite diseños de alto rendimiento con una mayor capacidad de carga. Las tensiones pueden ser más altas, lo que permite el uso de acero más fino. Esto suma varias ventajas:
• Dependiendo del punto de partida, los diseñadores pueden reducir el peso de las estructuras de acero hasta un 40 % —y aún así aumentar la vida en cuanto a fatiga.
• Si las piezas se sueldan, el tiempo de soldadura y la cantidad de consumibles de soldadura se reducirán significativamente.
Ventajas típicas al actualizar

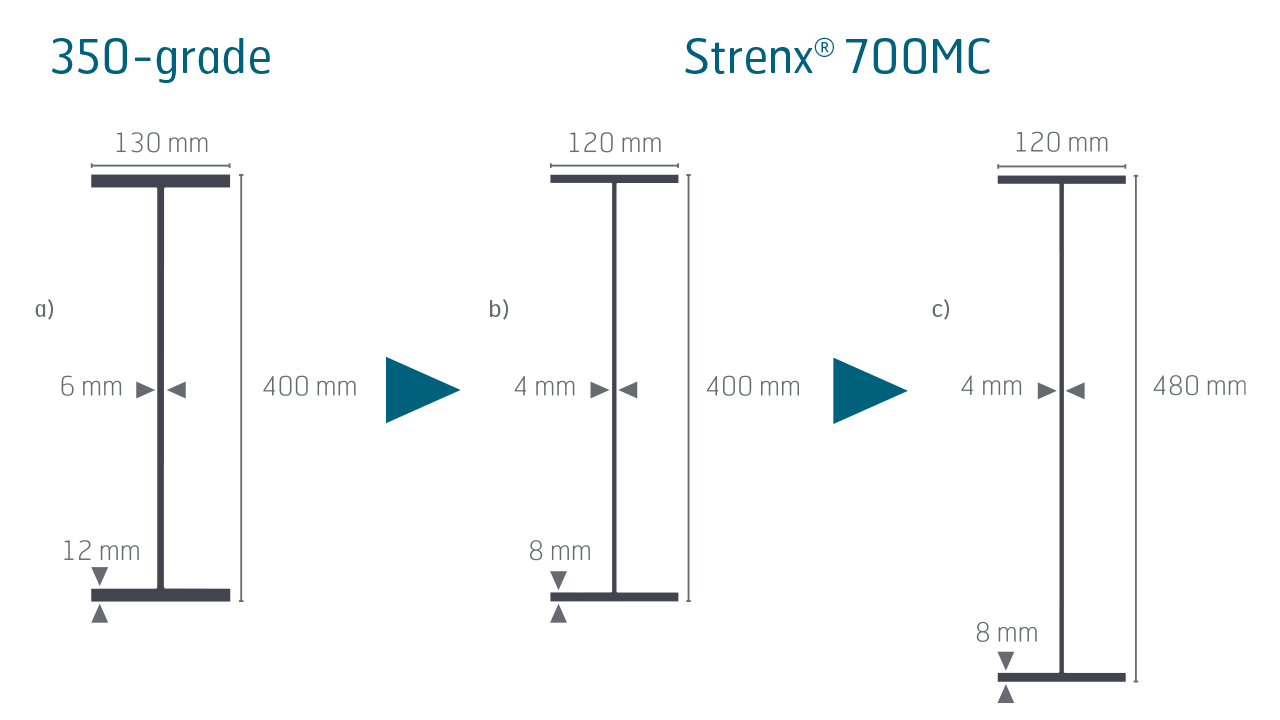

En soluciones ligeras para chasis de remolques es frecuente utilizar Strenx® 700 MC. Al mejorar el chasis de un remolque, es decir, al pasar de utilizar acero 350 a acero Strenx® 700MC, generalmente se consigue una reducción de peso de un 30% en las partes estructurales del chasis. Pero dependiendo del diseño, la reducción potencial del peso puede ser mayor, llegando incluso al 50%. Strenx® 700MC cumple o supera la norma EN 10149-2 para aceros S700MC.
| Diseño original a) | Diseño ligero b) | Diseño ligero c) | |
|---|---|---|---|
| Calidad del acero | S355 | Strenx® 700MC | Strenx® 700MC |
| Peso, m [kg/m] | 42 | 27 | 30 |
| Momento nominal a la flexión, M [kNm] | 286 | 306 | 369 |
| Momento de inercia, I [m4] | 140E-06 | 93E-06 | 140E-06 |
| Módulo de sección, W [m3] |
72E-05 | 46E-05 | 58E-05 |
| Reducción de peso, RP [%] | - | 36 | 30 |
CASO DE CLIENTE

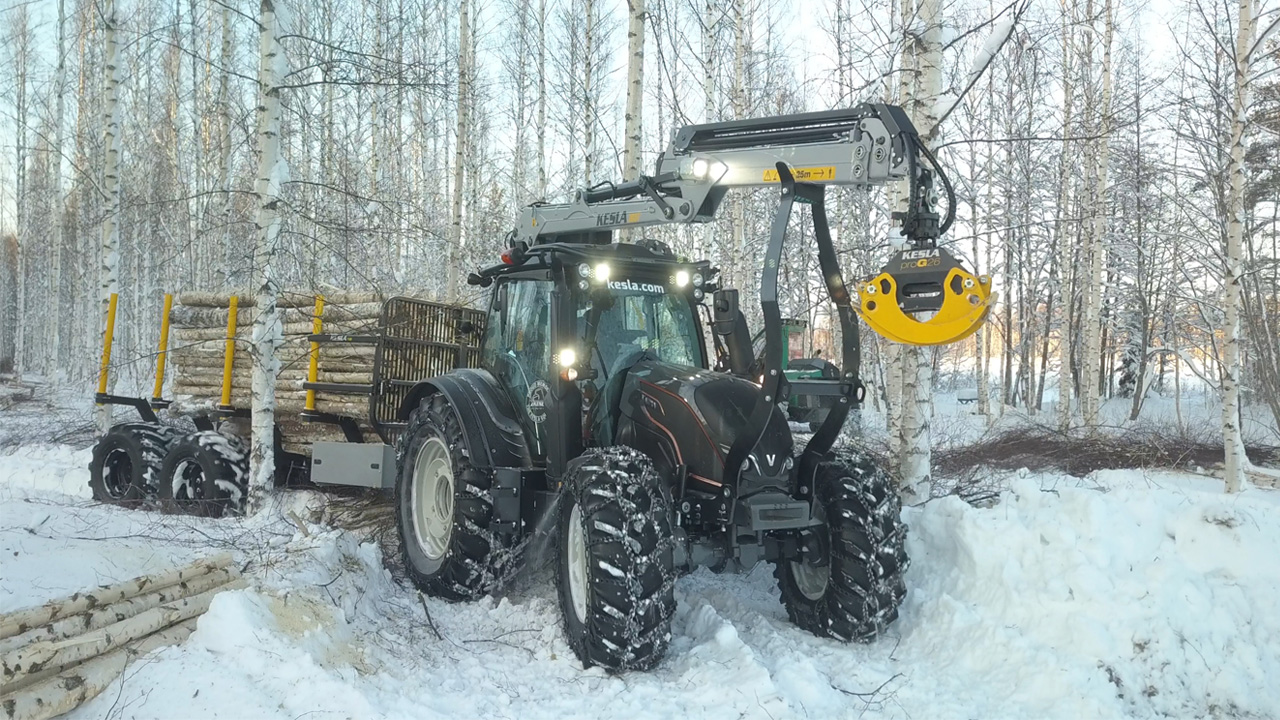

Diseño innovador de grúa para una durabilidad extrema
El diseño de una grúa implica con frecuencia un compromiso entre peso y durabilidad. Strenx® 700MC Plus permitió a Kesla diseñar una grúa más ligera sin comprometer su durabilidad. El material ofrece una alta resistencia a temperaturas de hasta -60 °C, lo que hace que la grúa sea fiable y segura incluso en lugares realmente duros como Siberia.Fabricado para ofrecer un rendimiento predecible en el taller
Soldadura
Strenx® 700 puede soldarse empleando cualquier método convencional de soldadura. La soldadura MAG es la técnica de soldadura más común actualmente, ya que es muy fácil de automatizar para conseguir una alta productividad.
Mecanizado
Strenx® 700 se puede mecanizar sin utilizar equipos especiales. Se recomienda el uso de maquinaria estable provista de herramientas de acero y carburo de alta velocidad para taladrar, avellanar, roscar, tornear y fresar.
Plegado
El plegado libre y el plegado con rodillos de la chapas gruesas y los flejes de acero Strenx® pueden hacerse con maquinaria de plegado estándar. Las propiedades uniformes, las tolerancias de espesor ajustadas y una superficie de alta calidad aseguran un proceso de plegado predecible.
Corte térmico
El plegado libre y el plegado con rodillos de la chapas gruesas y los flejes de acero Strenx® pueden hacerse con maquinaria de plegado estándar. Las propiedades uniformes, las tolerancias de espesor ajustadas y una superficie de alta calidad aseguran un proceso de plegado predecible.
Corte mecánico
Se recomiendan las cizallas de guillotina para el corte mecánico de Strenx® 700. Estudie cuidadosamente los ajustes de la máquina de corte. Los factores más importantes son la holgura, el ángulo de corte y la dureza de la cuchilla. La chapa gruesa debe calentarse completamente hasta aprox. +20 ºC antes del corte.
Garantías de Strenx®
Las garantías de Strenx® incluyen tolerancias de espesor y de planicidad muy precisas, así como garantías de plegado. Unas tolerancias de espesor muy precisas permiten conocer el peso con mayor precisión. Como consecuencia, es posible reducir los márgenes de seguridad. Un espesor preciso en una chapa gruesa y entre chapas gruesas supone una operación segura y predecible en el taller.
Productos y espesores de Strenx® 700
| Productos estándar de acero Strenx® 700 |
Intervalo de espesores [mm] | Cumple la norma | Formatos | Productos típicos fabricados con acero Strenx® |
||
|---|---|---|---|---|---|---|
| Chapa gruesa | Fleje laminado en caliente | Fleje laminado en frío | ||||
| Strenx® 700 E | 4-160 | --- |
--- | EN 10025-6 S690QL. Ensayo de resistencia a impactos a -40 °C | Chapas gruesas | Estructuras de carga exigentes |
| Strenx® 700 F | 4-130 | --- | --- | EN 10025-6 S690QL1. Ensayo de resistencia a impactos a -60°C | Chapas gruesas | Estructuras de carga exigentes en condiciones de bajas temperaturas y extremas |
| Acero Strenx® 700 OME | 4-130 | --- | --- | EN 10025-6 S690QL. Ensayo de resistencia a impactos a -40 °C |
Chapas gruesas | Estructuras de carga exigentes para el sector marítimo y offshore |
| Acero Strenx® 700MC D | --- | 2-10 | --- | EN 10149-2 S700MC. Ensayo de resistencia a impactos a -20 °C | Chapas, bobinas y bobinas cortadas | Amplia gama de estructuras |
| Acero Strenx® 700MC E | --- | 2-10 | --- | EN 10149-2 S700MC. Ensayo de resistencia a impactos a -40 °C |
Chapas, bobinas y bobinas cortadas | Amplia gama de estructuras |
| Acero Strenx® 700MC Plus | --- | 3-12 | --- | EN 10149-2 S700MC. Ensayo de resistencia a impactos a -60 °C |
Chapas | Estructuras con una necesidad extrema de conformabilidad y resistencia a impactos |
| Acero Strenx® 700 CR | --- | --- | 0,7-2,1 | Especificación de SSAB | Chapas, bobinas y bobinas cortadas | Amplia gama de estructuras |
| Strenx® P700 | 4 – 100 | --- | --- | EN 10028-6 P690Q, P690QH, P690QL1, P690QL2 | Chapas gruesas | Acero para recipientes a presión que se utilizan para estructuras de carga exigentes expuestas a presiones y temperaturas elevadas |
| Strenx® 700 CR W | --- | --- | 0,7-2,1 |
Especificación de SSAB | Chapas, bobinas y bobinas cortadas | Las estructuras de carga más ligeras. |
| Strenx® 700 HR W | --- | 3,0-6,1 | --- | EN 10149-2 S700MC. Ensayo de resistencia a impactos a -20 °C | Chapas, bobinas y bobinas cortadas | Estructuras resistentes a las condiciones atmosféricas en aplicaciones de transporte, elevación y carga. |
