Vysokopevnostní konstrukční ocel Strenx® 700

VHODNÉ APLIKACE
Široká škála nosných konstrukcí

TYP PRODUKTU
Plech, svitek a řezané svitky

ROZSAH TLOUŠŤKY
0,7–160 mm (0,028’’–1,57’’)

Široký sortiment vysokopevnostních ocelí pro náročné konstrukce

STRENX^® 700 E

Typickými aplikacemi jsou náročné nosné konstrukce.

Rázová houževnatost: 69 J při –40 °C (51 ft-lb při –40 °F)
Plech: 4–160 mm (0,157"–6,299")
Norma: EN 10025-6 S690QL Rázová zkouška při –40 °C (–40 °F)
Formát: Plech

STRENX^® 700MC D

Typickými aplikacemi jsou náročné nosné konstrukce.

Rázová houževnatost: 40 J při –20 °C (30 ft-lb při –4 °F)
Za tepla válcované pásy: 2–10 mm (0,079"–0,393")
Norma: EN 10149-2 S700MC Rázová zkouška při –20 °C (–4°F)
Formát: Plechy, svitky a řezané svitky

STRENX^® 700MC E

Obvyklé aplikace zahrnují náročné nosné konstrukce v chladných podmínkách.

Rázová houževnatost: 27 J při –40 °C (20 ft-lb při –40 °F)
Za tepla válcované pásy: 2–10 mm (0,079"–0,393")
Norma: EN 10149-2 S700MC Rázová zkouška při –40 °C (–40°F)
Formát: Plechy, svitky a řezané svitky

STRENX^® 700 F

Pro náročné nosné konstrukce v chladných a extrémních podmínkách.

Rázová houževnatost: 27 J při –60 °C (20 ft-lb při –76 °F)
Plech: 4–130 mm (0,157"–5,118")
Norma: EN 10025-6 S690QL1 Rázová zkouška při –60 °C (–76 °F)
Formát: Plech

STRENX^® 700MC PLUS

Vysokopevnostní konstrukční ocel s vynikající tvařitelností za studena a rázovou houževnatostí pro velmi náročné aplikace.

Rázová houževnatost: 40 J při –60 °C (30 ft-lb při –76 °F)
Za tepla válcované pásy: 3–12 mm (0,079"–0,393")
Norma: EN 10149-2 S700MC Rázová zkouška při –60 °C (–76 °F)
Formát: Plech

STRENX^® 700 OME

Konstrukční ocel vyvinutá k použití v náročných nosných konstrukcích v námořním a offshore průmyslu.

Rázová houževnatost: 69 J při –40 °C (51 ft-lb při –40 °F)
Plech: 4–130 mm (0,157"–5,118")
Norma: EN 10025-6 S690QL Rázová zkouška při –40 °F)
Formát: Plech

STRENX^® P700

Obvyklými aplikacemi jsou náročné nosné konstrukce vystavené tlaku a zvýšeným teplotám.

Plech: 4–100 mm (0,157’’–0.393’’)
Norma: EN 10 028-6 P690Q, P690QH, P690QL1 a P690QL2
Formát: Plech

STRENX^® 700 CR

Obvyklé aplikace zahrnují širokou škálu komponentů a dílů, například v nosných konstrukcích.

Za studena válcované pásy: 0,7–2,1 mm (0,028’’–0.083’’)
Norma: Specifikace SSAB
Formát: Plechy, svitky a řezané svitky

STRENX^® 700 CR W

Strenx^® 700 CR W je za studena válcovaná povětrnostně odolná ocel s minimální pevností v kluzu 700 MPa pro nejlehčí nosné konstrukce.

Za studena válcované pásy: 0,7–2,1 mm
Norma: Specifikace SSAB
Forma: Plechy, svitky a řezané svitky

STRENX^® 700 HR W

Pro konstrukce odolné vůči povětrnostním vlivům v přepravě, při zvedání a v dalších nosných aplikacích.

Rázová houževnatost: 40 J při –20 °C
Tloušťka: 3,0–6,1 mm
Norma: EN 10149-2 S700MC
Forma: Za tepla válcované pásy

Osoba kontrolující ohýbání ocelového plechu Strenx®.

Ocel Strenx® 700 nabízí výkon nad běžný rámec

Mez kluzu s hodnotou 700 MPa (101 ksi) a vyšší se při konstruování z vysokopevnostní oceli stává novou normou. Používáte-li ocel nižší pevnosti, vaše výrobky pravděpodobně nevyužijí svůj potenciál.

Modernizace na ocel s vyšší mezí kluzu vytvoří prostor pro výkonnější konstrukce se zvýšenou nosností. Při použití tenčího materiálu může být namáhání vyšší. To přináší několik výhod:

• V závislosti na výchozích kritériích mohou designéři snížit hmotnost ocelových konstrukcí až o 40 % – při současném zvýšení únavové životnosti.

• Při svařování se výrazně redukuje doba svařování a spotřeba svařovacího materiálu.

Kontaktujte technickou podporu

Obvyklé výhody modernizace

Ocel Strenx^® 700MC se běžně využívá v odlehčených řešeních podvozků návěsů. Modernizace podvozku návěsu z oceli jakosti 350 MPa materiálem Strenx^® 700MC obvykle zajistí snížení hmotnosti konstrukčních částí podvozku přibližně o 30 %. V závislosti na konstrukci podvozku může být potenciál snížení hmotnosti i vyšší, až 50%. Materiál Strenx^® 700MC splňuje nebo překračuje požadavky normy EN 10149-2 pro oceli S700MC.

Stáhněte si konstrukční směrnice pro vysokopevnostní oceli

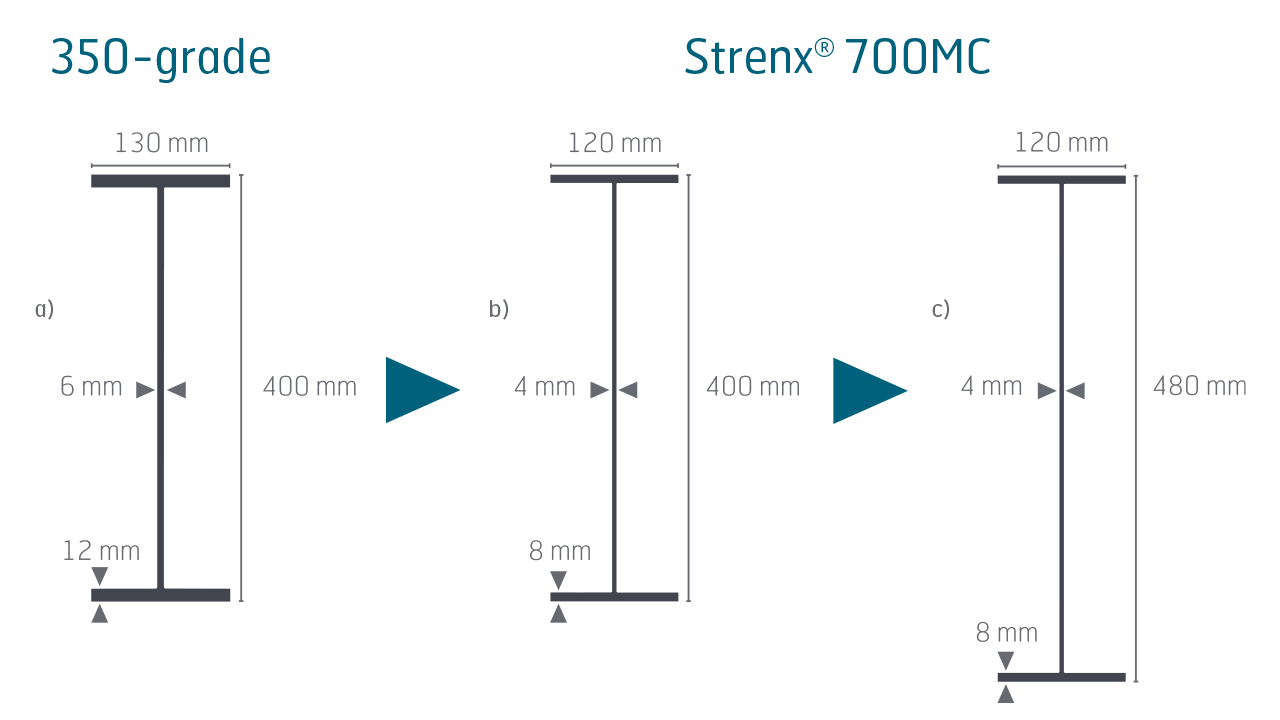

Schematické znázornění ocelových nosníků různých velikostí.

	Původní konstrukce a)	Odlehčená konstrukce b)	Odlehčená konstrukce c)
Jakost oceli	S355	Strenx^® 700MC	Strenx^® 700MC
Hmotnost, m [kg/m]	42	27	30
Únosnost v ohybu, M [kNm]	286	306	369
Moment setrvačnosti, I [m⁴]	140E-06	93E-06	140E-06
Průřezový modul, W [m³]	72E-05	46E-05	58E-05
Redukce hmotnosti, WR [%]	-	36	30

Tahač s jeřáby z oceli Strenx® nakládá dřevo v zimním lese.

REFERENCE

Inovativní jeřábová konstrukce pro mimořádnou odolnost

Konstrukce jeřábu často zahrnuje kompromis mezi hmotností a životností. Ocel Strenx^® 700MC Plus umožnila společnosti Kesla navrhnout lehčí jeřáb bez omezení odolnosti. Materiál má vysokou houževnatost při teplotách až –60 °C (–76 °F), takže jeřáby pracují spolehlivě a bezpečně i v nejnáročnějším podmínkách sibiřských plání.

Přečtěte si celý příběh

Vyrobeno pro předvídatelný výkon při dílenském zpracování

Osoba v dílně svařuje vysokopevnostní ocel Strenx®.

Svařování

Ocel Strenx^® 700 lze svařovat libovolnou konvenční metodou. Svařování metodou MAG je v současnosti nejběžnější metodou, neboť se velmi snadno automatizuje a zvyšuje produktivitu.

Obrábění

Ocel Strenx^® 700 lze obvykle obrábět bez speciálního vybavení. K vrtání, zahlubování, řezání závitů, soustružení a frézování se doporučuje stabilní stroj vybavený vysokorychlostními ocelovými a karbidovými nástroji.

Ohýbání

Volné ohýbání a zakružování ocelových plechů a pásů Strenx^® lze provádět pomocí standardních ohýbacích strojů. Jednotné vlastnosti, přesné tolerance tloušťky a vysoká kvalita povrchu zajistí předvídatelný proces ohýbání.

Laserová řezací hlava dělí plech z oceli Strenx.

Tepelné dělení

Volné ohýbání a zakružování ocelových plechů a pásů Strenx^® lze provádět pomocí standardních ohýbacích strojů. Jednotné vlastnosti, přesné tolerance tloušťky a vysoká kvalita povrchu zajistí předvídatelný proces ohýbání.

Manipulace s konstrukční ocelí Strenx před umístěním do řezacího stroje.

Mechanické dělení

K mechanickému dělení oceli Strenx^® 700 nejlépe poslouží tabulové nůžky. Pečlivě vyhodnoťte nastavení obráběcích strojů. Nejdůležitějšími faktory jsou geometrie a tvrdost břitů. Před stříháním je třeba nechat plech zahřát na teplotu kolem +20 °C.

Rovné pravítko položené na oceli Strenx k prezentaci rovinnosti.

Zaručené hodnoty oceli Strenx®

Záruka kvality Strenx^® Zahrnuje přesné tolerance tloušťky, rovinnosti a zaručovanou ohýbatelnost. Minimální tolerance tloušťky umožňují přesnější odhad hmotnosti. To znamená, že můžete snížit bezpečnostní rezervy. Přesná tloušťka v rámci jednoho plechu a u jednotlivých kusů zajišťuje bezpečný a předvídatelný výkon v dílně.

Produkty a tloušťky oceli Strenx 700

Standardní produkty z oceli Strenx^® 700	Rozsah tlouštěk [mm]			Odpovídající norma	Rozměry	Typické produkty vyrobené z oceli Strenx^®
Standardní produkty z oceli Strenx^® 700	Plech	Za tepla válcované pásy	Za studena válcované pásy	Odpovídající norma	Rozměry	Typické produkty vyrobené z oceli Strenx^®
Strenx^® 700 E	4-160	---	---	EN 10025-6 S690QL Rázová zkouška při –40 °C	Plechy	Komplexní nosné konstrukce
Strenx^® 700 F	4-130	---	---	EN 10025-6 S690QL1 Rázová zkouška při –60 °C	Plechy	Náročné nosné konstrukce v chladných a extrémních podmínkách
Strenx^® 700 OME	4-130	---	---	EN 10025-6 S690QL Rázová zkouška při –40 °C	Plechy	Náročné nosné konstrukce v námořním a offshore průmyslu
Strenx^® 700MC D	---	2-10	---	EN 10149-2 S700MC Rázová zkouška při –20 °C	Plechy, svitky a řezané svitky	Široká nabídka konstrukcí
Strenx^® 700MC E	---	2-10	---	EN 10149-2 S700MC Rázová zkouška při –40 °C	Plechy, svitky a řezané svitky	Široká nabídka konstrukcí
Strenx^® 700MC Plus	---	3-12	---	EN 10149-2 S700MC Rázová zkouška při –60 °C	Plechy	Konstrukce vyžadující výjimečnou tvařitelnost a rázovou houževnatost
Strenx^® 700 CR	---	---	0.7-2.1	Specifikace SSAB	Plechy, svitky a řezané svitky	Široká nabídka konstrukcí
Strenx^® P700	4-100	---	---	EN 10028-6 P690Q, P690QH, P690QL1, P690QL2	Plechy	Ocel pro výrobu tlakových nádob pro namáhané nosné konstrukce vystavené tlaku a vysokým teplotám
Strenx^® 700 CR W	---	---	0.7-2.1	Specifikace SSAB	Plechy, svitky a řezané svitky	Pro nejlehčí nosné konstrukce
Strenx^® 700 HR W	---	3.0-6.1	---	EN 10149-2 S700MC, rázová zkouška při –20 °C	Plechy, svitky a řezané svitky	Konstrukce odolné vůči povětrnostním vlivům v přepravě, při zvedání a v dalších nosných aplikacích.
