대형 덤프트럭 및 차량용 서브프레임 레일

Strenx® 700MC 강재로 제작된 SSAB의 롤성형된 섀시 프레임 레일은 덤프트럭, 콘크리트 믹서 및 기타 대형 차량을 위한 더욱 강하고 가벼우며 품질이 우수한 서브프레임을 제작하기 위해 엔지니어 검증과 현장 테스트를 거친 부품들입니다. 재고에서 구매할 수 있는 이러한 블랭크 프레임 레일은 대형 트럭 및 덤프트럭 제조업체를 위한 비용 효율적인 고품질 부품들입니다.

연락처

강도는 높이고 차량 중량은 낮춥니다

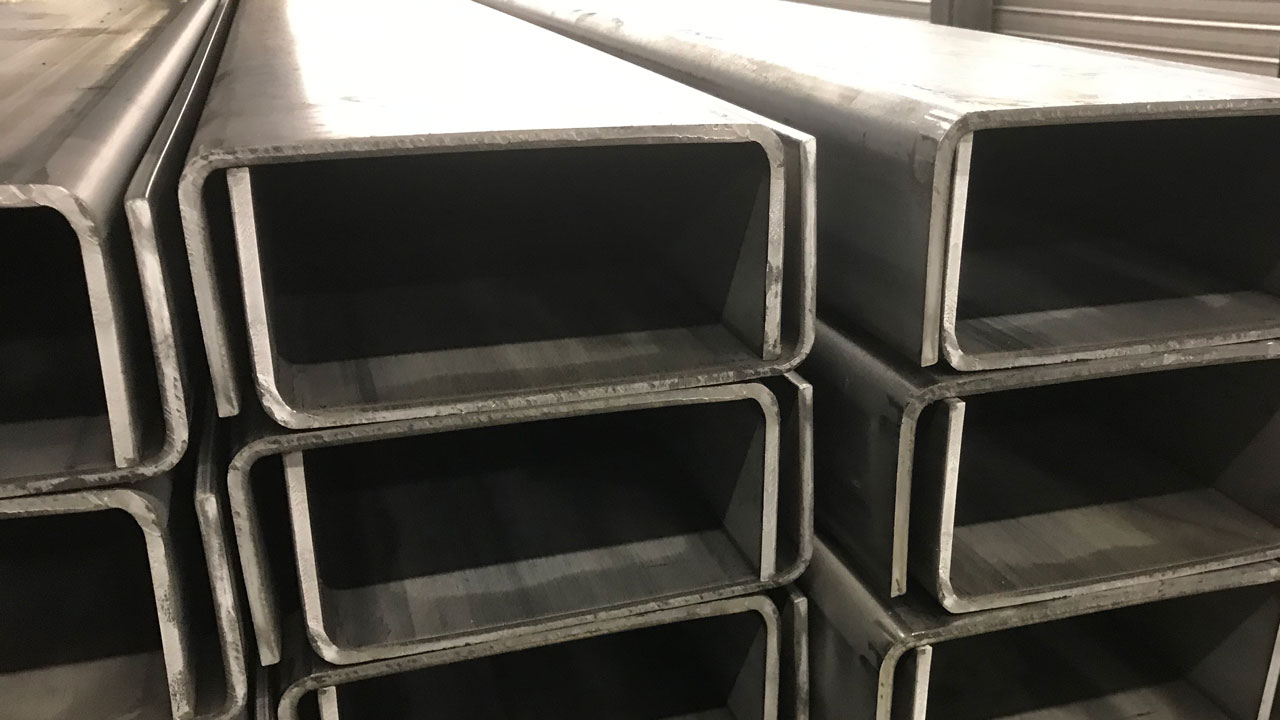

SSAB Services는 열간압연된 고강도 Strenx 700MC 구조용 강재를 사용하여, 연속 길이의 블랭크 프레임 레일 또는 “서브프레임 레일”이라고 알려진 C 채널로 롤 성형합니다. 그런 다음 프레임 레일은 특히 리프팅, 핸들링, 덤핑 및 대형 운송 차량과 같은 까다로운 내하력 적용 분야를 위한 서브프레임을 제작하는 데 사용됩니다.

Strenx 700MC 강종은 인장 강도가 더 높기 때문에 제조업체는 적재 용량을 늘리면서 차량이나 덤프트럭 중량을 줄일 수 있습니다. SSAB 서브프레임 레일은 (해당되는 경우) EN 10162의 요구사항을 충족시키거나 이보다 우수하여 고객에게 최고 품질의 제품만을 제공해 드립니다.

서브 프레임 섹션
pdf 91 Kb
Ready-made subframe sections for tipper and trailer subframes
특정 열 숨기기/표시하기 편집
표시할 열 선택
    두께 길이 폭 높이
    5 mm 6–13 mm 80 mm 160mm
    6 mm 6–13 mm 80 mm 180 mm
    파라미터 비교

    비교할 파라미터 한 개 선택

    비교

      여기에 열거되지 않은 크기나 SSAB 강종이 필요하신가요? 연락처.

      Strenx® 700MC 제품으로 제작된 서브프레임 레일의 장점
      롤 성형

      좁은 공차로 제작된 고품질 프레임 레일

      SSAB의 단일 라인 롤 성형 공정은 Strenx 700MC와 같은 고장력강을 성형하기 위해 특별히 개발되었습니다. 기존의 수동 프레스 브레이크 벤딩과 달리, 서브프레임 레일의 롤 성형은 이중 작업을 제거할 수 있는 빠르고 지속적인 공정입니다. 그 결과, 엄격한 공차로 제작된 매우 일관된 레일 형상과 매력적이고 매끄러운 표면의 제품이 양산 규모로 적시에 공급됩니다.

      연락처
      C 프로파일

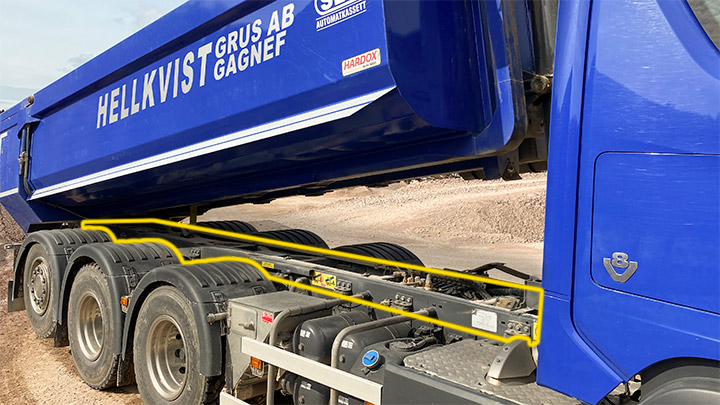

      중장비 차량에 최적화된 치수의 서브프레임 레일

      기존에는 많은 제조업체들이 자사의 서브프레임 구조물에 저등급의 두꺼운 강재를 사용했기 때문에 그 결과 차량은 훨씬 더 무거웠습니다. 중량 대비 강도가 높은 Strenx 700MC 강종을 대형 서브프레임에 최적화된 치수로 사용하여 엔지니어링과 생산을 간소화하면서 고객에게 더 높은 적재 용량을 제공할 수 있습니다.

      왜 SSAB Services의 서브프레임 레일을 선택해야 할까요?
      트럭 운전사.

      최종 사용자가 얻는 혜택:

      • 서브프레임이 가벼워지면 적재 용량과 사용자의 수익이 증가되는 동시에 전체 연료 비용을 절감할 수 있습니다
      • 수명 연장 및 차량 경량화로 지속 가능성 향상
      창고에 있는 구매자.

      구매담당자가 얻는 혜택:

      • 적시 공급
      • 작업장 스크랩이 없습니다 - 바로 사용할 수 있는 프레임 레일만 있습니다
      • 총 생산 비용 및 재고 관리 비용 절감
      책상에서 일하는 디자이너.

      설계자가 얻는 혜택:

      • 중량 대비 강도가 높아 제품 최적화 지원
      • 서브프레임 레일은 SSAB 엔지니어에 의해 검증되었으며 현장 조건에서 테스트를 거쳤습니다
      작업장의 생산 관리자.

      생산 관리자가 얻는 혜택:

      • 탁월한 단면 정밀도로 조립, 용접 등이 빨라집니다
      • 귀사에 전문화된 부가가치에만 집중할 수 있도록 귀사 작업장의 생산능력 향상

      중장비 차량에 적합한 철강 프레임 레일

      당사의 고강도 서브프레임 레일은 Strenx 강재로 제작되어 일반적인 구조용 강재보다 성능이 더 뛰어납니다. Strenx 강재를 사용하면 중량을 줄일 수 있고, 적재 용량을 증가시킬 수 있으며, 연료 소비량을 줄일 수 있고, 지속가능성을 향상시킬 수 있습니다.

      Strenx®에 대해 자세히 알아보기
      작업장에서의 강판 절곡.

      당사의 맞춤형 강재 서비스를 활용하십시오

      고객들은 SSAB의 프리미엄 제품에 엔지니어링 지원 및 사전 제작 서비스 경험을 결합시킨 새로운 차원의 서비스를 받을 수 있습니다. 절단, 절곡, 드릴링 및 기계 가공 방법에 대해 문의하십시오. 고객과 함께 SSAB에서는 최고의 부가가치를 창출할 수 있는 부분을 결정할 수 있어, 고객은 철강재 재고 문제에 신경 쓰지 않고, 제품을 더 빨리 출시하는 데에만 더 집중할 수 있습니다.

      부품 및 키트에 대해 자세히 알아보기
