Strenx® 1100 제품  그룹

Strenx ® 1100 제품은 최소 항복 강도가  1100  MPa (160 ksi) 인 구조용 강종 제품 그룹입니다.  첨단  리프팅   장비를 위한 최적 제품.

적합한 사용 분야
첨단 리프팅 장비 및 운송 장비 경량화

제품 유형
열연 강대, 강판, 냉연 강대

제품 두께 범위 MM(인치)
0,8 - 40 mm (0.031’’ – 1.57’’)

고성능 제품을 위한 다양한 고장력 구조용 강재

STRENX ® 1100 E
뛰어난 인성

이동식 크레인과 같은 첨단 리프팅 장비와 운송 장비 및 부품 경량화를 위해 개발되었습니다

충격 인성: 27 J/-40°C(20 ft-lb/-40°F)
판: 4-40 mm(0.157’’ – 1.57’’)
표준: SSAB 제품 사양
유형: 강판(플레이트)

STRENX® 1100 F
탁월한 인성

이동식 크레인과 같은 첨단 리프팅 장비와 운송 장비 및 부품 경량화를 위해 개발되었습니다

충격 인성: 27 J/-60°C(20 ft-lb/-76°F)
강판: 4-40 mm(0.157’’ – 1.57’’)
표준: SSAB 제품 사양
유형: 강판(플레이트)

STRENX ® 1100MC
길이 절단된 다용도 강판(시트)

고강도와 경량화가 중요한 요소이면서 하중을 지탱해야 하는 구조물

충격 인성: 27 J/-40°C(20 ft-lb/-40°F)
열연 강대: 3-8 mm(0.118’’ – 0.393’’)
표준: SSAB 제품 사양
유형: 강판(시트)

STRENX® 1100 CR
얇은 구조물 부품용

하중을 지탱하면서 가장 가벼워야 하는 다양한 구조물의 구성품과 부품 등에 매우 적합합니다

냉연 강대: 0.8-2.1 mm
표준: SSAB 제품 사양
유형: 강판(시트)

설계를 업그레이드 하세요

설계를 업그레이드 하세요 – 새로운 차원에 도달할 수 있습니다

Strenx ® 1100 고장력 구조용 강재를 사용하면, 이동식 크레인, 화물용 크레인, 고소작업차 및 기타 다른 리프팅 장비들을 새로운 차원의 성능으로 업그레이드할 수 있습니다. 고강도의 장점을 활용하도록 설계를 최적화하면 장비가 더욱 가벼워져 적재 중량이 증가하고 도달할 수 있는 거리도 더 길어집니다. Strenx ® 1100 설계에 대한 지원은 SSAB 기술 지원팀에 문의하시기 바랍니다.

생산 시 가공 후의 결과를 예측할 수 있습니다

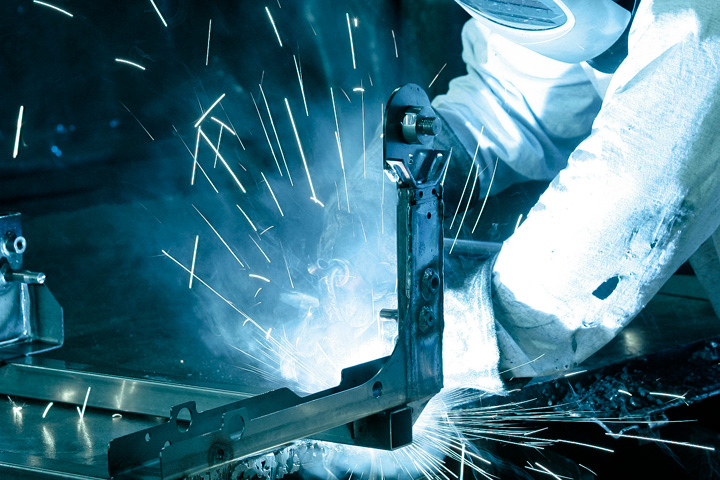

Strenx 재품-용접

용접

Strenx ® 1100은 기존의 모든 용접 방식으로 용접할 수 있습니다. MAG 용접은 높은 생산성 향상을 위한 자동화가 용이해 오늘날 가장 많이 적용되는 방식입니다.

pdf 1.51 Mb
STRENX® 제품의 용접

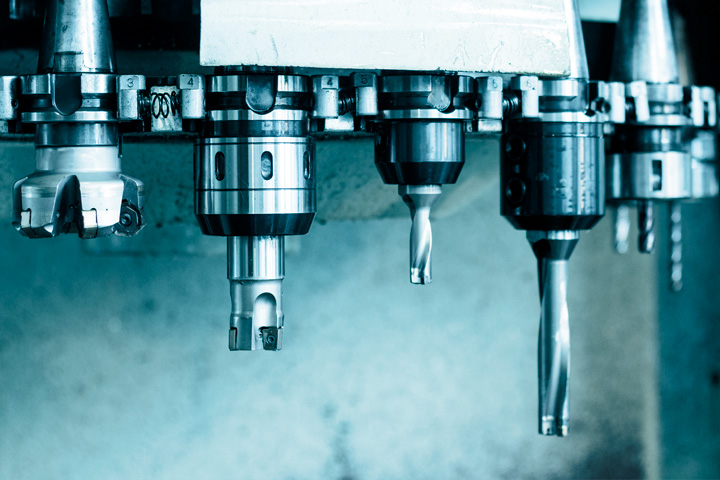

Strenx 제품 -기계 가공

기계 가공

Strenx ® 1100 제품들은 일반적으로 특수 장비 없이 기계가공이 가능합니다. 드릴링, 카운터싱킹, 태핑, 선삭 및 밀링 가공 시 고속도강 및 카바이드 공구가 장착된 안정적인 장비를 사용하기 바랍니다.

pdf 1.79 Mb
Machining recommendations for Strenx®
Strenx 제품 -절곡

절곡

Strenx ® 강판 및 강대의 경우 표준 절곡 기계를 사용하여 프리 벤딩 또는 롤 벤딩이 가능합니다. 균일한 속성, 작은 두께 공차 및 높은 표면 품질 덕분에 절곡 공정을 예측해서 확정할 수 있습니다.

pdf 477 Kb
Bending of Strenx®
Strenx 제품 -열-절단

열 절단

Strenx ® 1100 후판 및 강대 제품의 물성과 표면 품질은 레이저 커팅에 완벽한 제품입니다. 열연 Strenx ® 1100 박판 및 후판 제품은 산소, 플라스마 및 레이저 열로 절단할 수 있습니다.

pdf 1.32 Mb
Thermal cutting of Hardox® and Strenx®

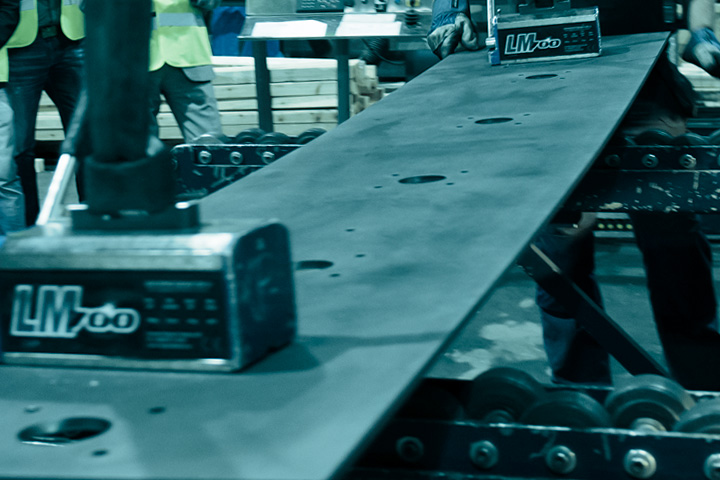

Strenx 제품-기계적 절단

기계적 절단

Strenx ® 1100 제품의 기계 절단은 길로틴 전단기로 전단 시 가장 우수합니다. 절단 장비의 설정이 매우 중요합니다. 가장 중요한 요소는 블레이드의 간극, 절단 각도 및 날(블레이드)의 경도입니다. 강판을 전단하기 전에 약 +20°C까지 전체적으로 예열해야 합니다.

Strenx 제품 -보증서

Strenx® 보증서

Strenx® 보증서에는 제품의 두께 공차, 평탄도 공차 및 최소 절곡 반경 등에 대한 보증이 포함되어 있습니다. 두께 공차가 작을수록 제품의 무게를 더욱 정확하게 계산할 수 있습니다. 결과적으로는 안전 마진을 줄일 수 있습니다. 강판 한 장 내 및 강판들 사이의 정밀한 두께는 가공 시 안전하고 예측가능한 결과를 보장합니다.

Strenx® 고기능성 강재는 크롤러 크레인 제품 중 세계 최고의 제품인 XCMG의 4000 톤 모델에 적합한 강도를 갖추고 있습니다

XCMG는 전무후무한 초대형 크롤러 크레인 제품의 안전을 확보하기 위해 Strenx® 1100 E로 제작된 텐션 바를 채택했습니다.

크롤러 크레인
Strenx® 1100
표준 제품
두께 범위 [mm] 준수 규격 유형 Strenx®로 제작된 주요 제품
강판(플레이트) 열연 강대 냉연 강대
Strenx® 1100 E 4-40 --- --- SSAB 제품 사양 강판(플레이트) 이동식 크레인과 같은 첨단 리프팅 장비와 운송 장비 및 해당 부품의 경량화
Strenx® 1100 F 4-40 --- --- SSAB 제품 사양 강판(플레이트) 이동식 크레인과 같은 첨단 리프팅 장치와 혹한의 환경을 위한 운송 장비 및
부품 경량화
Strenx® 1100 MC --- 3-8 --- SSAB 제품 사양 강판(시트) 고강도와 경량화가 중요한 요소이면서 하중을 지탱해야 하는 구조물
Strenx® 1100 CR --- --- 0.8-2.1 SSAB 제품 사양 강판(시트) 및 코일 하중을 지탱하면서 가장 가벼워야 하는 다양한 구조물의 구성품과 부품 등에 매우 적합합니다
