En yüksek delik genişletme oranları için kompleks fazlı (CP) çelikler

Kompleks fazlı çelikler, gelişmiş yüksek dayanımlı çeliklerden elde edilen en yüksek (%100'e varan) delik genişletme oranlarına sahiptir. Bunların yüksek HER değerleri, zımbalanmış ve gerilmiş kenarlar/flanşlar ve derin çekilmiş şekiller için mükemmel soğuk şekillendirme özellikleri sağlar. CP çeliklerin üstün akma dayanımları, yüksek çarpışma enerjisi emilimi için kullanılırken, yüksek UTS seviyeleri otomobil ağırlığının önemli ölçüde azaltılması için daha ince duvarlara olanak tanır.

Bu sayfada

    CP çelik hakkında temel bilgiler

    Kompleks fazlı çelikler, küçük miktarlarda martensit ve kalıntı ostenit ve perlit içeren bir beynit-ferrit mikroyapısına sahiptir. CP üretmek için kullanılan termal döngüler, rekristalizasyonu geciktirirken, farklı karbonitrür çökelmelerini de teşvik eder ve yüksek (örn. 1200 MPa veya 174 ksi) çekme dayanımlarında bile yüksek düzeyde tane incelmesi ile sonuçlanarak mükemmel bir süneklik sağlar.

    Karbonitrür çökelmeleri ayrıca kompleks faz çeliğin ferrit gücünü de artırır. Sonuç olarak CP çelikler, eşdeğer çekme dayanımı seviyelerindeki çift fazlı (DP) çeliklere göre daha yüksek akma dayanımlarına sahiptir. Kompleks fazlı çeliklerin yüksek akma dayanımları, beyaz gövde tasarımcıları tarafından çerçeve rayları, takviyeler ve kirişler gibi güvenlik parçalarında yüksek çarpışma enerjisi emilimi amacıyla kullanılmaktadır.

    Çelik özellikleri

    • %100'e varan delik genişletme oranları - kesilmiş/makaslanmış kenarlardaki mikro çatlakları ve çapakları önemli ölçüde azaltır veya ortadan kaldırır.
    • Kompleks geometrilere sahip derin çekilmiş parçalar için süneklik sağlayarak lokal şekillenebilirliği büyük ölçüde artırır.
    • Karmaşık ve zımbalanmış kenarlara sahip otomobil parçalarında, enerji tasarruflu soğuk şekillendirme ve hassas kesim için mükemmeldir.
    • İyileştirilmiş temizlik ve tane inceltme, çok yüksek akma dayanımlarında bile dar yarıçaplı bükülebilirlik ve germeli flanşlanabilirlik sağlar.
    • Mükemmel gerçek kırılma gerinimi (lokal şekillenebilirlik).
    • Yüksek çarpışma enerjisi emilimi.
    • İyi bir yorulma direnci ve dayanıklılık.

    %100'e varan HER oranlarıyla, yeni Docol® sıcak haddelenmiş 800 MPa HER çelikleri

    Kesilmiş kenarları çatlaksız olarak germek veya şekillendirmek, gelişmiş yüksek dayanımlı çeliklerle çalışırken büyük bir zorluk teşkil edebilir. Çatlak (kalkmış) kenar riskini azaltmak için, SSAB sıcak haddelenmiş 800 megapaskal çeliğin, son derece yüksek kenar sünekliğine sahip iki yeni versiyonunu piyasaya sürdü.

    Aslında bu özelliklerin çoğu birbirine aykırıdır: şekillenebilirlik - yüksek dayanım, yüksek kenar sünekliği - iyi çarpışma performansı. Ancak bu çelikler tüm bu özellikleri sunar ve özellikle de çok yüksek kenar sünekliği sağlar.



    Bu yeni yüksek kenar sünekliğine sahip AHSS'ler "sorun çözücü" olarak devreye girebilir. Ya da, çatlak kenar oluşmayacağından daha emin olmak istediğiniz otomatik parçalarda kullanılabilirler.

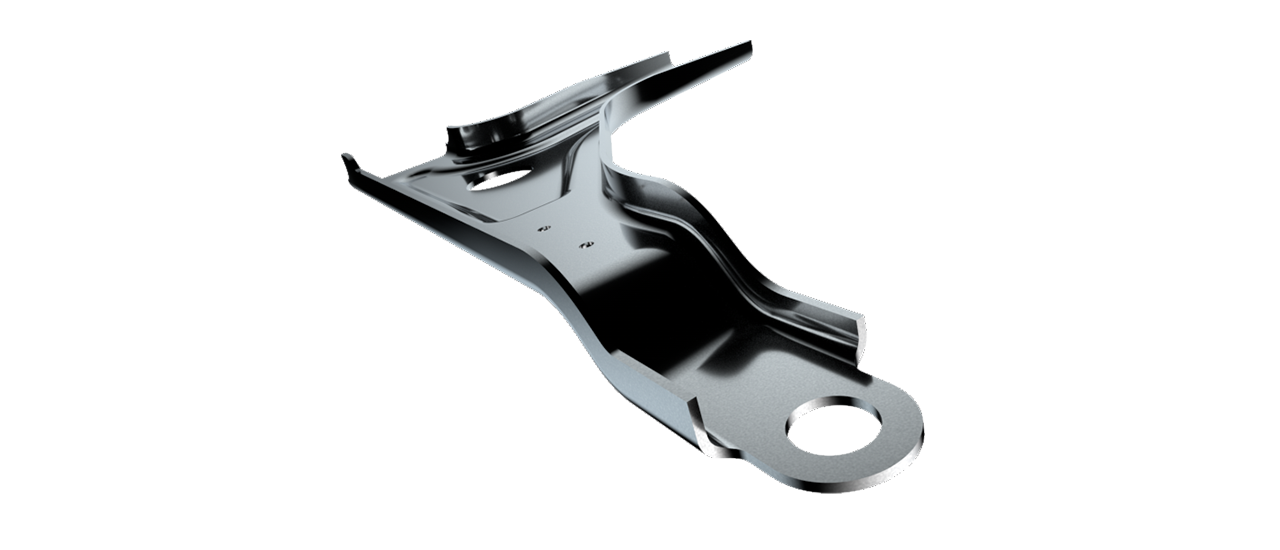

    Kontrol kolu
    DOCOL  HR800HER-75

    %75 tipik HER

    Ürün adındaki 'HER' ifadesi, minimum bir delik genişletme oranını garanti etmek için sevkiyatları test ettiğimiz anlamına gelir. Docol HR800HER-75 için tipik %75'lik bir değerle %45 HER'i garanti ediyoruz.

    DOCOL HR800HER-100

    %100 tipik delik genişletme oranı

    Bu çelik kalitesi, 800 megapaskal otomotiv çelikleri için piyasadaki en yüksek değerler arasında yer alan %100'lük tipik bir HER değeri ile %65 HER'lik son derece yüksek kenar sünekliğini garanti etmek üzere test edilir.
    Deneme malzemesi isteyin

    Kompleks fazlı çelikler için mobilite uygulamaları

    Sıcak haddelenmiş Docol CP çelikler iyi bir yorulma direnci sağlar ve dinamik değişken gerilimlere maruz kalan araba parçaları için uygun olabilir. Örneğin çok bağlantılı süspansiyonlar, çeki kolları, torsiyon kirişleri ve alt çerçeveler.

    Soğuk haddelenmiş Docol CP uygulamaları, beyaz gövde uygulamalarını, koltuk raylarını ve yatar koltukları içerir.

    Diğer uygulama fikirleri
    Beyaz gövde

    Sınıflar ve mekanik özellikler

    Kompleks Fazlı (CP) çelikler, aynı dayanım düzeyindeki DP çeliklere oranla daha yüksek akma dayanımına ve daha düşük işleme sertleştirmesi etkisine sahiptir. CP çelikler, düşük çevrimli yorulma söz konusu olduğunda iyi yorulma özellikleri sergiler. DP ile karşılaştırıldığında, CP çelikler daha iyi flanşlama ve ISO delik genişletme performansı sunar ve bu çelikler yüksek düzeyde dayanım, iyi bükülebilirlik ve germe-flanş kapasitesinin gerektiği uygulamalar için uygundur.

    Docol® Kompleks fazlı çelik ürün sunumu:

    Belirli sütunları Gizle/Göster Düzenle
    Görüntülenecek sütunları seçin
      Product Family Product name KAPLAMA EBATLAR STANDARTLAR Veri Sayfası
      Docol 600CP Docol CR​350Y​600T-​CP GI, GA, ZA T: 0.70 - 2.50 mm
      W: Up to 1520 mm      T: 0.028 - 0.0984 in
      W: Up to 59.84 in             		SSAB

      Docol 600CP
      Docol 800CP Docol CR​570Y​780T-​CP UC, GI, GA*, ZA* T: 0.80 - 2.50 mm
      W: Up to 1527 mm      T: 0.031 - 0.0984 in
      W: Up to 60.12 in             		VDA 239-100

      Docol 800CP
      Docol HR​660Y​760T-​CP UC, GI T: 2.00 - 4.00 mm
      W: Up to 1500 mm      T: 0.0787 - 0.157 in
      W: Up to 59.06 in             		VDA 239-100

      Docol 800CP
      Docol HR800HER-75 UC, GI T: 2.00 - 4.00 mm
      W: Up to 1500 mm      T: 0.0787 - 0.157 in
      W: Up to 59.06 in             		SSAB

      Docol 800CP
      Docol HR800HER-100 UC T: 2.00 - 4.00 mm
      W: Up to 1500 mm      T: 0.0787 - 0.157 in
      W: Up to 59.06 in             		SSAB

      Docol 800CP
      Docol Roll 800 UC T: 0.50 - 2.10 mm
      W: Up to 1527 mm      T: 0.020 - 0.0827 in
      W: Up to 60.12 in             		SSAB

      Docol 800CP
      Docol 1000CP Docol CR​780Y​980T-​CP UC, EG, GI T: 0.50 - 2.10 mm
      W: Up to 1527 mm      T: 0.020 - 0.0827 in
      W: Up to 60.12 in             		VDA 239-100

      Docol 1000CP
      Docol Roll 1000 UC, EG T: 0.50 - 2.10 mm
      W: Up to 1527 mm      T: 0.020 - 0.0827 in
      W: Up to 60.12 in             		SSAB

      Docol 1000CP
      Docol Roll 1000HY UC, EG T: 0.50 - 2.10 mm
      W: Up to 1527 mm      T: 0.020 - 0.0827 in
      W: Up to 60.12 in             		SSAB

      Docol 1000CP
      Docol HR​720Y​950T-​CP UC* T: 3.00 - 4.00 mm
      W: Up to 1510 mm      T: 0.118 - 0.157 in
      W: Up to 59.45 in             		SSAB

      Docol 1000CP
      Docol HR​800Y​950T-​CP UC* T: 2.50 - 3.20 mm
      W: Up to 1340 mm      T: 0.0984 - 0.126 in
      W: Up to 52.76 in             		SSAB

      Docol 1000CP
      Docol 1200CP Docol CR​900Y​1180T-​CP UC, EG, GI* T: 0.50 - 2.10 mm
      W: Up to 1527 mm      T: 0.020 - 0.0827 in
      W: Up to 60.12 in             		VDA 239-100

      Docol 1200CP
      Karşılaştırma parametreleri

      Karşılaştırılacak bir parametre seçin

      Karşılaştırma

        *Talep üzerine sunulmaktadır.

        Docol CP çeliklerin şekillendirilmesi

        • Olağanüstü ISO 16630 delik genişletme oranları, çatlaksız bir şekilde germeli flanşlama ve germeli bükmenin yanı sıra zımbalı flanşların şekillendirilmesine olanak tanır.
        • İyileştirilmiş temizlik, karmaşık parça geometrileri için derin çekme ve dar yarıçaplı şekillendirme sağlar.
        • Sıradışı büküm özellikleri ve şekillenebilirliği sayesinde, bu çelikler kritik otomobil güvenlik parçalarının soğuk şekillendirilmesi için uygundur.
        • Hassas kesim için idealdir.
        • Direnç nokta kaynağı ve lazer kaynak dahil olmak üzere, iyi düzeyde kaynaklanabilirlik.

        Bu sınıfların imal edilebilirliği hakkında sorularınız mı var? Teknik Desteğimiz, otomotiv parçanız için özel CP ve HER çelik şekillendirme rehberliği sağlayabilir.

        Teknik Destek ile iletişim
        Docol Kompleks Fazlı çeliğin şekillendirilmesi

        Docol CP çeliklerin diğer avantajları

        • Korozyon koruması için metal kaplamalar.
        • Mükemmel düzeyde üniform süneklik (AHSS uzaması ve lokal şekillenebilirlik hakkındaki makalemize bakın).
        • Fırında sertleştirilebilir.
        • Çarpışma ile ilgili karmaşık formlardaki araç parçalarında soğuk şekillendirme için idealdir.
        • Kritik önemdeki yapısal araç parçalarını herhangi bir çapak veya kenar çatlağı olmadan hafifletmek için mükemmeldir.

        OEM'lere özgü kompleks fazlı çelikler

        Docol® CP çelikler VDA, EN, SSAB ve OEM teknik özelliklerine göre üretilir. Belirli bir çelik sınıfını bulamıyorsanız bizimle iletişime geçin.

        Otomotiv OEM'leri için özel AHSS

        Her ekip üyesi için Docol CP çeliğin avantajları

        Güvenlik mühendisleri: Kompleks fazın yüksek akma/çekme dayanımı oranı, yüksek düzeyde bir çarpışma enerjisi emilimi sağlar.

        Hafifletme mühendisleri: Daha yüksek dayanımlı CP çelik dereceleri kullanarak daha ince ve daha hafif parçalara ulaşın.

        Üretim mühendisleri: Zımbalanmış deliklere ve dar yarıçaplara sahip gerilmiş flanşlar gibi karmaşık şekilli parçaları yüksek tekrarlanabilirlikle teslim edin. Üretim hattının esnekliğini artırırken enerji giderlerinden ve işleme süresinden tasarruf etmek için soğuk şekillendirme işlemlerinden tam olarak yararlanın.

        Alıcılar: Makaslanan kenarlardaki çatlaklardan kaynaklanan kusurlu parça sayısını büyük ölçüde azaltarak, daha az malzeme satın alın.

        Sürdürülebilirlik yetkilileri: SSAB'nin demir cevheri esaslı çelik üretimi öyle verimlidir ki; AHSS çeliklerimiz, geri dönüştürülmüş çelik kullanımına eşdeğerde CO2 verimliliğine sahiptir. Fosil yakıtsız Docol AHSS ise 2026'da piyasaya sürülecektir.

        Yaşam döngüsü analizinizi geleceğe hazırlayın

        LCA'nızı iyileştirin

        Docol® kompleks fazlı çelik "geleceğe hazırdır".
        DENEME MALZEMESİ STOKLARI

        Kompleks fazlı çelik örnekleri

        Deneme Malzemesi Stok Merkezimiz ile, piyasada satılan çoğu çelik için AHSS numunelerinin yanı sıra, piyasaya sürülmemiş en yeni çelik sınıflarımız için de numune alabilirsiniz. Sektöre özgü olarak, her ebatta rulo, sac ve özel uzunluklarda ürünler gönderiyoruz. 1 ila 2 hafta içinde malzemeniz dünyanın herhangi bir yerine gönderilmeye hazırdır.

        Deneme malzemesi isteyin

        Diğer çelik kategorileri

        • Yüksek kenar (HE) sünekliğine sahip HSLA çelik

          Yüksek kenar süneklikli HSLA çelik, büyük ölçüde iyileştirilmiş lokal şekillenebilirlik ve yüksek delik genişletme oranlarına sahiptir ve kesilmiş esnek kenarlar üzerinde karmaşık tasarımlara sahip zorlu otomotiv parçaları için idealdir.

        • Karmaşık şekiller için preste sertleştirilen çelikler (PHS)

          Preste sertleştirilen çeliklerin dört büyük avantajı vardır: çok karmaşık formlarda şekillendirilebilirler, en yüksek çekme dayanımı aralıkları 2000 MPa'ya (290 ksi) kadar değişir, geri yaylanma çok azdır veya hiç yoktur ve özel temperleme sayesinde tek bir parçada çok işlevli çarpışma performansı için "tam sert bölgeler" ile "yumuşak bölgeler"i birleştirebilirsiniz.

        • Uygun maliyetle otomotiv hafifletme için yüksek dayanımlı düşük alaşımlı (HSLA) çelikler

          Yüksek dayanımlı, düşük alaşımlı çelikler, geleneksel standart karbon çeliklere kıyasla dayanım/ağırlık oranlarını artırmak için uygun maliyetli bir seçimdir. HSLA çelikler aynı zamanda mükemmel bükülebilirlik ve kaynaklanabilirlik özelliklerine sahiptir ve süspansiyon, kirişler ve alt şasiler dahil olmak üzere çeşitli beyaz gövde ve şasi otomotiv parçalarında dayanımı artırabilir ve/veya ağırlığı azaltabilir.

        • Ferrit-Beynit çelik: Soğuk şekillendirme için gerdirme kenar flanşlanabilirliği

          Ferrit-Beynit, yüksek delik genişletme oranlarına ve iyi kenar germe özelliklerine sahip çok fazlı çeliklerdir. FB çelikler tekerlekler, çapraz elemanlar ve diğer yapısal parçalar gibi otomotiv parçalarının hafifletilmesi sırasında soğuk şekillendirilmiş ve zımbalanmış flanşlar için uygundur.

        • Martensitli çelik: mükemmel şekillenebilirlik/dayanım oranı

          Martensitli çelik, 1700 MPa'ya kadar olan çekme dayanımlarını iyi süneklikle birleştirerek, özellikle intrüzyon korumalı alanlarda hem araç hafifletmesi hem de geliştirilmiş çarpma koruması açısından yüksek verimlilik sağlar.

        • Çatlamasız soğuk derin çekme için yüksek düzeyde şekillenebilirlik/süneklik sunan Çift faz

          Yüksek düzeyde şekillenebilirlik/süneklik sunan çift fazlı (DH) çelikler TRIP destekli 3. nesil otomotiv çelikleridir, ve yüksek düzeyde genel ve lokal şekillenebilirliğe ve kenar çatlamasına karşı iyi bir dirence sahiptir. DH çelikler, çarpma etkisi sırasında rezerv süneklik de dahil olmak üzere mükemmel enerji emme özelliklerine sahiptir. DH çelik kaliteleri, soğuk derin çekmeyi de içeren karmaşık geometriler için idealdir. DH çeliğin FLD'leri ve HER'leri, DP çeliklerinden üstündür ve geliştirilmiş bir presleme ve hurda küçültme sağlar.

        • Çift fazlı (DP) çelik: Mükemmel süneklik ve enerji emilimi

          Çift fazlı otomotiv çelikleri süneklik, yüksek çekme dayanımları, kolay soğuk şekillenebilirlik ve çok iyi çarpışma enerjisi emilimi açısından mükemmel bir dengeye sahiptir. Yüksek düzeyde erken aşama gerinim sertleşmesi (n değeri), DP çeliğinin gerinim dağılımı nedeniyle lokal belvermeye karşı dirençli olmasını sağlayarak, yüksek oranda üniform bir uzama sağlar. Çift fazlı çeliğin düşük akma/çekme dayanımı oranı, derin çekme ve yüksek esneme kapasiteleri için yüksek küresel şekillenebilirlik sağlar -  hepsi iyi derecede kaynaklanabilirdir.
