Strenx® 700 yüksek dayanımlı yapı çeliği

KULLANILABİLECEĞİ UYGULAMALAR
Çok çeşitli yük taşıyıcı yapılar

ÜRÜN TÜRLERİ
Plaka, sac, Rulo ve dilme Rulo

KALINLIK ARALIĞI
0,7-160 mm

Son derece zorlayıcı yapılar için geniş yelpazede yüksek dayanımlı çelikler

STRENX^® 700 E

Tipik uygulamalarından biri zorlu yük taşıma yapılarıdır.

Darbe tokluğu: -40°C'de 69 J
Plaka: 4-160 mm
Standart: EN 10025-6 S690QL -40°C'de darbe testi
Format: Levha

STRENX^® 700MC D

Tipik uygulamalarından biri zorlu yük taşıma yapılarıdır.

Darbe tokluğu: -20°C'de 40 J
Sıcak haddelenmiş rulo: 2-10 mm
Standart: EN 10149-2 S700MC -20°C'de darbe testi
Format: Sac, Rulo ve dilme Rulo

STRENX^® 700MC E

Tipik uygulamalarından biri, soğuk koşullardaki zorlu yük taşıma yapılarıdır.

Darbe tokluğu: -40°C'de 27 J
Sıcak haddelenmiş rulo: 2-10 mm
Standart: EN 10149-2 S700MC -40°C'de darbe testi
Format: Sac, Rulo ve dilme Rulo

STRENX^® 700 F

Soğuk ve ekstrem koşullardaki zorlu yük taşıma yapıları için

Darbe tokluğu: -60°C'de 27 J
Plaka: 4-130 mm
Standart: EN 10025-6 S690QL1 -60°C'de darbe testi
Format: Plaka

STRENX^® 700MC PLUS

Strenx™ 700 MC Plus, yüksek düzeyde zorlayıcı uygulamalar için, gelişmiş soğuk şekillendirilebilirlik ve darbe tokluğu özellikleri sunan yüksek dayanımlı bir yapısal çeliktir.

Darbe tokluğu: -60°C'de 40 J
Sıcak haddelenmiş rulo: 3-12 mm
Standart: EN 10149-2 S700MC -60°C'de darbe testi
Format: Sac

STRENX^® 700 OME

Açık Deniz ve Denizcilik Sektöründe zorlu yük taşıyıcı yapılarda kullanılmak üzere geliştirilmiş bir yapısal çeliktir.

Darbe tokluğu: -40°C'de 69 J
Plaka: 4-130 mm
Standart: EN 10025-6 S690QL -40°C'de darbe testi
Format: Plaka

STRENX^® P700

Tipik uygulamalar, basınca ve yüksek sıcaklıklara maruz kalan yük taşıyıcı yapılardır.

Plaka: 4-100 mm
Standart: EN 10 028-6 P690Q, P690QH, P690QL1 ve P690QL2
Format: Plaka

STRENX^® 700 CR

Tipik uygulamalar, örneğin yük taşıyıcı yapılar gibi çok çeşitli bileşenler ve parçaları içerir.

Soğuk haddelenmiş rulo: 0,7-2,1 mm
Standart: SSAB özellikleri
Format: Sac, Rulo ve dilme Rulo

STRENX^® 700 CR W

Strenx^® 700 CR W, en hafif yük taşıyan yapılar için minimum 700 MPa akma dayanımına sahip soğuk haddelenmiş bir hava çeliğidir.

Soğuk haddelenmiş rulo: 0,7 - 2,1 mm (0,028”-0,083”)
Standart: SSAB özellikleri
Format: Sac, bobin ve dilme bobin

STRENX^® 700 HR W

Taşıma, kaldırma ve diğer yük taşıma uygulamalarında hava koşullarına dayanıklı yapılar için.

Darbe tokluğu: -20°C'de 40 J
Kalınlık: 3,0-6,1 mm
Standart: EN 10149-2 S700MC
Format: Sıcak haddelenmiş rulo

Bir Strenx® çelik plakanın bükülmesini denetleyen kişi.

Strenx® 700 performansı zirveye taşır

700 MPa ve üzeri akma dayanımı, yüksek dayanımlı çelikle yapılan tasarımlarda yeni standarttır. Eğer daha düşük dayanımlı bir çelik kullanıyorsanız, ürünleriniz büyük olasılıkla tam potansiyeline ulaşmıyordur.

Daha yüksek akma dayanımlı bir çeliğe geçmek, daha yüksek performanslı tasarımlara ve yük taşıma kapasitesinin artmasına olanak tanır. Gerilimlerin daha yüksek olabilmesi, daha ince çeliklerin kullanılmasını sağlar. Bu da birçok ek avantaj sunar:

• Başlangıç noktasına bağlı olarak, tasarımcılar çelik yapıların ağırlığını %40'a varan oranlarda düşürebilir ve buna rağmen yorulma ömrünü uzatabilir.

• Eğer parçalar kaynaklanırsa, kaynak süresi ve kaynak sarf malzemelerinin miktarı önemli ölçüde azalır.

Tekni̇k destek İle İleti̇şİm Download Strenx® 700 upgrade brochure

Tipik yükseltme avantajları

Strenx^® 700MC yaygın olarak treyler şasisi için hafifletme çözümlerinde kullanılır. Bir treyler şasisinin ^Strenx®700MC kullanılarak bir 350 çelik kalitesinden yükseltilmesi tipik olarak şasinin yapısal parçaları için yaklaşık %30'luk bir ağırlık azalması sağlar, ancak şasi tasarımına bağlı olarak, ağırlık azalma potansiyeli daha yüksek olabilir ve %50'ye bile çıkabilir. Şasi tasarımına bağlı olarak, ağırlık azalma potansiyeli daha yüksek olabilir ve %50'ye bile çıkabilir. Strenx^® 700MC, S700MC çelikleri için EN 10149-2 standardını karşılar veya aşar.

Yüksek dayanimli çeli̇k İçİn tasarim kilavuzlarini İndi̇ri̇n

Farklı boyutlardaki çelik kirişlerin şematik gösterimi.

	Orijinal tasarım a)	Hafif tasarım b)	Hafif tasarım c)
Çelik Sınıfı	S355	Strenx^® 700MC	Strenx^® 700MC
Ağırlık, m [kg/m]	42	27	30
Bükme Momenti Kapasitesi, M [kNm]	286	306	369
Atalet momenti, I [m⁴]	140E-06	93E-06	140E-06
Kesit Katsayısı, W [m³]	72E-05	46E-05	58E-05
Ağırlık Azalması, WR [%]	-	36	30

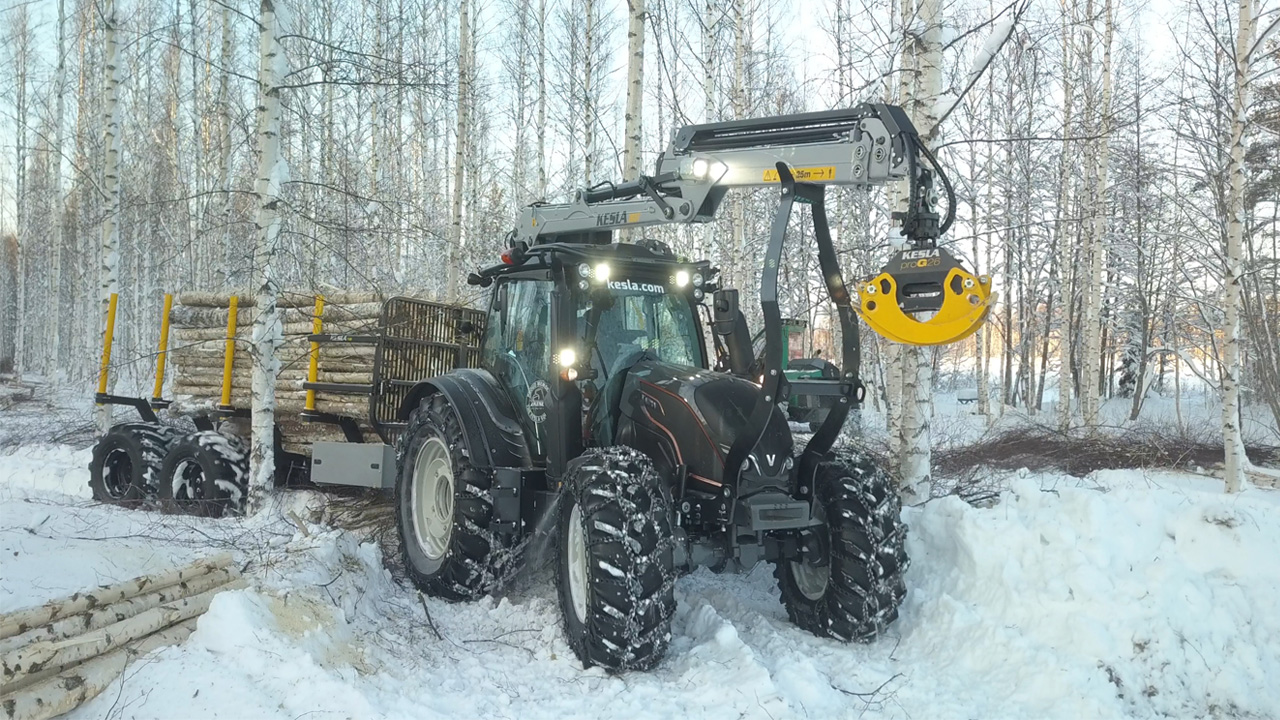

Kış mevsiminde ormanda kereste toplayan bir Strenx® vinçli traktör.

REFERANS ÇALIŞMA

Olağanüstü dayanıklılık için yenilikçi vinç tasarımı

Vinç tasarımlarında genellikle ya ağırlıktan ya da dayanıklılıktan ödün vermek gerekir. Strenx^® 700MC Plus, Kesla'nın dayanıklılıktan ödün vermeksizin daha hafif bir vinç tasarlamasını sağladı. Malzemenin -60°C düzeyindeki düşük sıcaklıklarda bile yüksek tokluğa sahip olması, Sibirya gibi zor koşullarda bile vinci güvenilir ve emniyetli kılıyor.

Tüm öyküyü oku

Atölyede öngörülebilir performans için üretildi

Atölyede Strenx® yüksek dayanımlı çeliği kaynaklayan kişi.

Kaynaklama

Strenx^® 700 herhangi bir konvansiyonel kaynak yöntemiyle kaynaklanabilir. Yüksek üretkenlik için çok kolay otomatize edilebildiğinden, MAG kaynağı bugün en yaygın tekniktir.

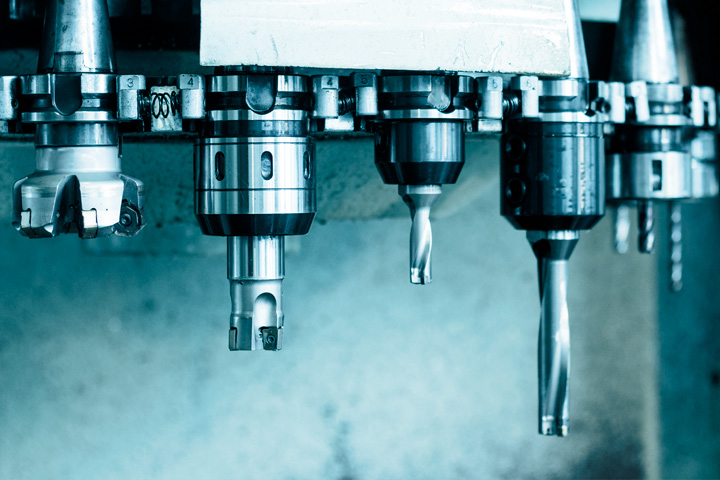

Strenx'i işlemek için çeşitli delme uçlarına sahip bir CNC makinesi.

İşleme

Strenx^® 700 genellikle özel ekipmana ihtiyaç duyulmadan işlenebilir. Delme, havşa açma, kılavuz çekme, tornalama ve frezeleme yaparken, yüksek hızlı çelik ve karbür takımlarla donatılmış sabit makinelerin kullanılması tavsiye edilir.

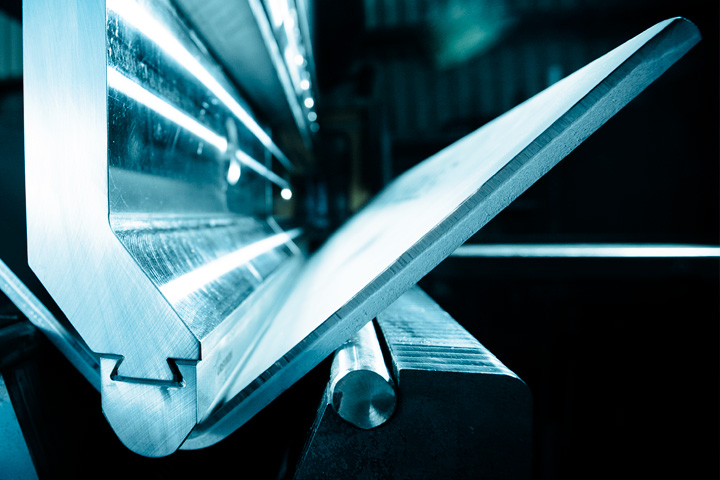

Bükme

Strenx^® çelik plaka ve ruloların serbest büküm ve haddeli bükümü için standart bükme makinesi kullanılabilir. Değişmez özellikleri, dar kalınlık toleransları ve yüksek yüzey kalitesi, öngörülebilir bir bükme işlemini olanaklı kılar.

Bir lazer kesim başlığı, Strenx çelikten bir plakayı kesiyor.

Isıl kesme

Strenx^® çelik plaka ve ruloların serbest büküm ve haddeli bükümü için standart bükme makinesi kullanılabilir. Değişmez özellikleri, dar kalınlık toleransları ve yüksek yüzey kalitesi, öngörülebilir bir bükme işlemini olanaklı kılar.

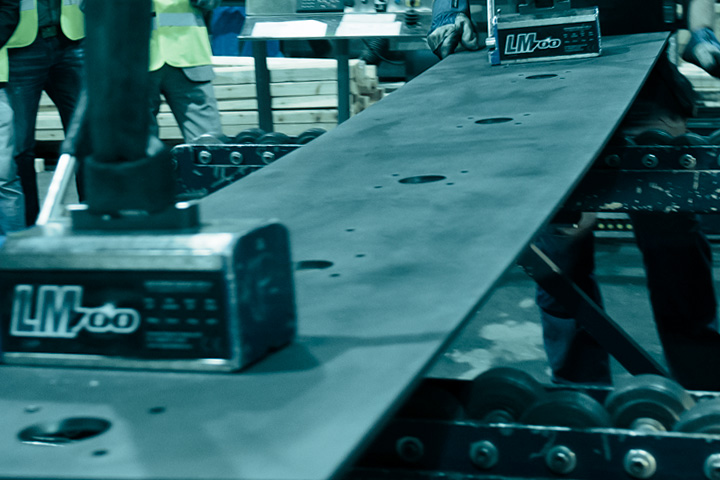

Bir Strenx yapısal çelik parçası, kesim makinesine yerleştirilmeden önce işlemden geçiyor.

Mekanik kesme

Strenx^® 700'ün mekanik kesimi en iyi giyotin makas ile yapılır. Kesme makinesinin ayarlarını dikkatle inceleyin. En önemli etkenler açıklık, kesme açısı ve bıçak sertliğidir. Kesimden önce plakanın yaklaşık +20°C sıcaklığa ısınması beklenmelidir.

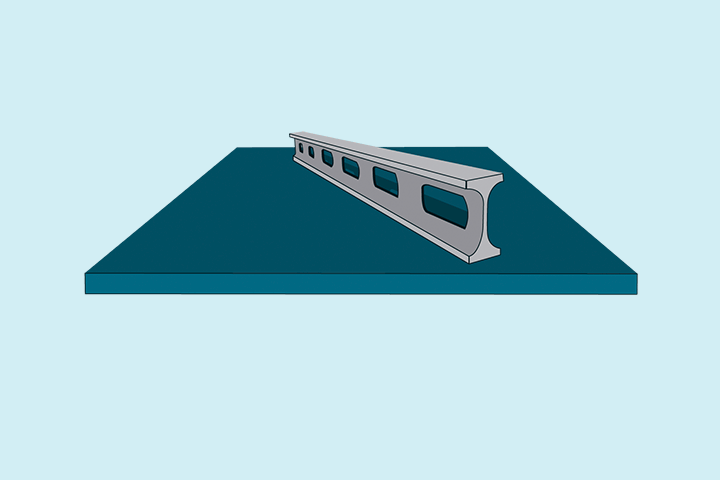

Düzlüğünü göstermek için Strenx çelik üzerine yerleştirilmiş düz bir cetvel.

Strenx® garantileri

Strenx^® garantileri, dar kalınlık toleranslarını, dar düzlük toleranslarını ve büküm özelliklerini kapsar. Dar kalınlık toleransları, ağırlığı daha kesin olarak bilmenizi sağlar. Böylece emniyet paylarınızı azaltabilirsiniz. Bir levha dahilinde ve levhalar arasında kalınlığın hassas olması atölyede güvenli ve öngörülebilir bir performans elde edilmesini sağlar.

Strenx® 700 ürünleri ve kalınlıkları

Strenx^® 700 standart ürünleri	Kalınlık aralığı [mm]			Standartlara uygun	Formatlar	Strenx^® ile üretilen tipik ürünler
Strenx^® 700 standart ürünleri	Plaka	Sıcak haddelenmiş rulo	Soğuk haddelenmiş rulo	Standartlara uygun	Formatlar	Strenx^® ile üretilen tipik ürünler
Strenx^® 700 E	4-160	---	---	EN 10025-6 S690QL -40°C'de darbe testi	Plakalar	Zorlu yük taşıma yapıları
Strenx^® 700 F	4-130	---	---	EN 10025-6 S690QL1 -60°C'de darbe testi	Plakalar	Soğuk ve ekstrem koşullar için zorlu yük taşıma yapıları
Strenx^® 700 OME	4-130	---	---	EN 10025-6 S690QL -40°C'de darbe testi	Plakalar	Açık Deniz ve Denizcilik Sektöründe zorlu yük taşıyıcı yapılar
Strenx^® 700MC D	---	2-10	---	EN 10149-2 S700MC -20°C'de darbe testi	Saclar, Rulolar ve Dilme Rulolar	Çok çeşitli yapılar
Strenx^® 700MC E	---	2-10	---	EN 10149-2 S700MC -40°C'de darbe testi	Saclar, Rulolar ve Dilme Rulolar	Çok çeşitli yapılar
Strenx^® 700MC Plus	---	3-12	---	EN 10149-2 S700MC -60°C'de darbe testi	Saclar	Olağanüstü şekillenebilirlik ve darbe tokluğu gerektiren yapılar
Strenx^® 700 CR	---	---	0.7-2.1	SSAB özellikleri	Saclar, Rulolar ve Dilme Rulolar	Çok çeşitli yapılar
Strenx^® P700	4-100	---	---	EN 10028-6 P690Q, P690QH, P690QL1, P690QL2	Plakalar	Basınç ve yüksek sıcaklıklara maruz kalan zorlu yük taşıyıcı yapılar için kullanılan basınç kazanı çeliği
Strenx^® 700 CR W	---	---	0.7-2.1	SSAB özellikleri	Saclar, Rulolar ve Dilme Rulolar	Akma dayanımına sahip soğuk haddelenmiş bir hava çeliğidir
Strenx^® 700 HR W	---	3.0-6.1	---	EN 10149-2 S700MC, -20°C'de darbe testi	Saclar, Bobinler ve Dilme bobinler	Taşıma, kaldırma ve diğer yük taşıma uygulamalarında hava koşullarına dayanıklı yapılar.
