Duroxite® 200

Baixar ficha técnica

Descrição geral do produto

O Duroxite® 200 consiste em materiais abrasivos especialmente formulados, depositados em chapa de suporte feita de aço convencional que é ideal para desgaste abrasivo extremamente severo e aplicações de impacto alto a moderado. O material de revestimento é composto de carbonetos primários ricos em cromo e carbonetos complexos refinados de liga múltipla, dispersados uniformemente sobre uma matriz eutética de austenita.O Duroxite® 200 está disponível em camadas única e duplas.

Principais vantagens

  • Os carbonetos complexos de liga múltipla são mais duros e finos que os carbonetos de cromo e interligam-se com os carbonetos de cromo primários para proporcionar uma melhor resistência ao desgaste
  • Vida útil mais longa e melhor resistência ao desgaste em comparação à placa tradicional revestida com carboneto de cromo
  • O revestimento de camada dupla mantém uma resistência ao desgaste máxima em até 600º C (1100º F)

Aplicações Típicas

O Duroxite® 200 é amplamente utilizado em muitas indústrias, incluindo a de mineração, cimento e aço. Algumas aplicações específicas:

Mineração

Calhas, chapas revestidas, laterais de transportadores, caçambas para minas subterrâneas

Cimento

Componentes de fornos para cimento, peças de plantas de sinterização, pás de ventiladores, pás de misturadores, mantas giratórias, rolos pulverizadores de carvão e cimento, componentes para trituração de matérias-primas, painéis de moldagem

Aço

Sinterização de minério, trituração, peneiramento, tremonhas para alto-fornos, gargantas e fornos

Para mais informações sobre aplicações, consulte o catálogo de produtos Duroxite®.

Dimensões padrão

Espessuras de revestimento padrão
Passe único
Unidade métrica
Espessuras de revestimento padrão
Passe único
Unidade métrica
3 mm em 6 mm
Espessuras de revestimento padrão
Passes múltiplos
Unidade métrica
6 mm em 6 mm
Espessuras de revestimento padrão
Passe único
Unidade métrica
Espessuras de revestimento padrão
Passe único
Unidade métrica
Espessuras de revestimento padrão
Passes múltiplos
Unidade métrica
6 mm em 10 mm
Espessuras de revestimento padrão
Passe único
Unidade métrica
Espessuras de revestimento padrão
Passe único
Unidade métrica
Espessuras de revestimento padrão
Passes múltiplos
Unidade métrica
10 mm em 10 mm

Outros tamanhos e espessuras de chapa sob medida podem ser produzidos mediante solicitação.

Tamanhos convencionais da chapa

Unidade métrica
Unidade métrica
1.2 m x 2.4 m
Unidade imperial
4' x 8'
Unidade métrica
Unidade métrica
1.4 m x 3.0 m
Unidade imperial
4.6' x 10'
Unidade métrica
Unidade métrica
1.5 m x 3.0 m
Unidade imperial
5' x 10'
Unidade métrica
Unidade métrica
1.8 m x 3.0 m
Unidade imperial
6' x 10'
Unidade métrica
Unidade métrica
2.4 m x 3.0 m
Unidade imperial
8' x 10'

Outros tamanhos e espessuras de chapa sob medida podem ser produzidos mediante solicitação.

Propriedades mecânicas

Propriedades de desgaste
Número de passes de revestimento
Propriedades de desgaste
Número de passes de revestimento
Passe único
Propriedades de desgaste
Dureza típica da superfície1)

(HRC)
57 - 60
Propriedades de desgaste
Dureza típica da superfície1)

(HV)
630 - 700
ASTM G65 - Procedimento A, perda de peso 2)
Superfície
(g máx.)
0.19
ASTM G65 - Procedimento A, perda de peso 2)
Profundidade de 75% do revestimento 3)
(g máx)
0.19
Propriedades de desgaste
Número de passes de revestimento
Propriedades de desgaste
Número de passes de revestimento
Dois passos
Propriedades de desgaste
Dureza típica da superfície1)

(HRC)
60 - 65
Propriedades de desgaste
Dureza típica da superfície1)

(HV)
700 - 850
ASTM G65 - Procedimento A, perda de peso 2)
Superfície
(g máx.)
0.12
ASTM G65 - Procedimento A, perda de peso 2)
Profundidade de 75% do revestimento 3)
(g máx)
0.12

1) A dureza da superfície é medida em uma superfície plana usinada, logo abaixo da superfície do revestimento.

2) ASTM G65 - Procedimento A, perda de peso, é um teste padrão que mede a resistência à abrasão por deslizamento com o uso de um conjunto de areia seca/roda de borracha. O ASTM G65-Procedimento A é o método de teste mais rigoroso.

3) ASTM G65 - Procedimento A, perda de peso, o teste de desgaste é conduzido a 75% da profundidade dos materiais de revestimento, para garantir consistentemente uma boa resistência ao desgaste, desde a superfície superior até a profundidade de 75% do revestimento.

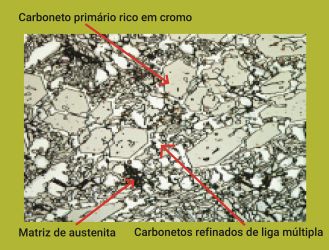

Microestrutura

A microestrutura do Duroxite® 200 contém carbonetos primários ricos em cromo e carbonetos complexos refinados de liga múltipla, com uma dure- za típica de 2500 a 3000 HK *) e dispersos uniformemente sobre uma matriz eutética de austenita. A fração típica de volume dos carbonetos primários ricos em cromo é mantida entre 30 a 40%, com 7 a 10% de carbonetos com- plexos de liga múltipla.

*) O HK é a microdureza Knoop utilizada principalmente para materiais muito quebradiços ou chapas finas.

Tolerâncias

Espessura

As tolerâncias de espessura gerais e de revestimento podem ser garantidas em ±10% da espessura especificada.

Planicidade

A tolerância de planicidade da chapa pode ser garantida em ±3 mm (±1/8”) em uma chapa de 1.5 m (5’) comprimento, no caso de dimensões de chapa iguais ou menores que 1.5 m (5’) x 3.0 m (10’). No caso de chapas com largura maior que 1.5 m (5’) por 3.0 m (10’) de comprimento, as seguintes garantias de planicidade se aplicam.

Espessuras de revestimento padrão
Unidade métrica
Espessuras de revestimento padrão
Unidade métrica
5 mm em 8 mm
Tolerância de planicidade em chapas de 1.5 m de comprimento,
Unidade métrica
1.8 m x 3.0 m
25 mm
Tolerância de planicidade em chapas de 1.5 m de comprimento,
Unidade métrica
2.4 m x 3.0 m
41 mm
Espessuras de revestimento padrão
Unidade métrica
Espessuras de revestimento padrão
Unidade métrica
6 mm em 6 mm
Tolerância de planicidade em chapas de 1.5 m de comprimento,
Unidade métrica
1.8 m x 3.0 m
25 mm
Tolerância de planicidade em chapas de 1.5 m de comprimento,
Unidade métrica
2.4 m x 3.0 m
38 mm
Espessuras de revestimento padrão
Unidade métrica
Espessuras de revestimento padrão
Unidade métrica
10 mm em 10 mm
Tolerância de planicidade em chapas de 1.5 m de comprimento,
Unidade métrica
1.8 m x 3.0 m
12 mm
Tolerância de planicidade em chapas de 1.5 m de comprimento,
Unidade métrica
2.4 m x 3.0 m
25 mm

No caso de tamanhos sob medida, consulte o seu representante de vendas local ou o centro Hardox Wearparts para confirmar as garantias de planicidade.

Condições de entrega

O Duroxite® 200 é normalmente fornecido em uma condição já soldada, mas pode também ser fornecido em estado granulado mediante solicitação.

Fabricação e outras recomendações

Solda, corte, conformação e usinagem

Podem ser encontradas recomendações no catálogo de produtos Duroxite® ou ao consultar o suporte técnico de sua região.

Precauções de segurança

Ao soldar ou cortar os produtos Duroxite®, a fumaça produzida contém vapores e gases nocivos, cuja composição química é altamente complexa e difícil de classificar. O principal componente tóxico nos vapores e gases produzidos no processo é o cromo hexavalente. Recomenda-se o uso de equipamentos adequados de ventilação por exaustão e tochas de extração de fumaça, bem como roupas de proteção adequadas e proteção respiratória para os operadores.
