Grupo de produtos Strenx® 700
Os aços Strenx® 700 compõem um grupo de aços estruturais com um limite de escoamento mínimo entre 650 e 700 Mpa (94-101ksi), dependendo da espessura.
Encomendar material de teste
APLICAÇÕES COMPATÍVEIS
Ampla variedade de estruturas de sustentação de carga
TIPO DE PRODUTOS
Chapas, tiras, bobinas inteiras e bobinas eslitadas
INTERVALO DE ESPESSURAS
0,7-160 mm (0,028”-6,299”)
Uma ampla variedade de aços de alta resistência para estruturas de alta exigência
STRENX® 700 E
Algumas das aplicações típicas são estruturas com altas exigências quanto à sustentação de carga.
Resistência ao impacto: 69 J a -40 °C (51 ft-lb a -40 °F)
Chapa: 4-160 mm (0,157”-6,299”)
Norma: EN 10025-6 S690QL Teste de impacto a -40°C (-40°F)
FormatO: Chapa
STRENX® 700MC D
Algumas das aplicações típicas são estruturas com altas exigências quanto à sustentação de carga.
Resistência ao impacto: 40 J a -20°C (30 ft-lb a -4°F)
Tiras laminadas a quente: 2-10 mm (0,079”-0,393”)
Norma: EN 10149-2 S700MC Teste de impacto a -20°C (-4°F)
FormatO: Tira, bobina inteira e bobina eslitada
STRENX® 700MC E
As aplicações típicas incluem estruturas de suporte de carga exigentes em condições frias.
Resistência ao impacto: 27 J a -40 °C (20 ft-lb a -40 °F)
Tiras laminadas a quente: 2-10 mm (0,079”-0,393”)
Norma: EN 10149-2 S700MC Teste de impacto a -40°C (-40°F)
FormatO: Tira, bobina inteira e bobina eslitada
STRENX® 700 F
Para estruturas exigentes quanto à sustentação de cargas em condições frias e extremas.
Resistência ao impacto: 27 J a -60°C (20 ft-lb a -76°F)
Chapa: 4-130 mm (0,157”-5,118”)
Norma: EN 10025-6 S690QL1 Teste de impacto a -60°C (-76°F)
Formato: Chapa
STRENX® 700MC PLUS
Aço estrutural de alta resistência, que possui uma avançada conformabilidade a frio e resistência ao impacto para aplicações extremamente exigentes.
Resistência ao impacto: 40 J a -60°C (30 ft-lb a -76°F)
Tiras laminadas a quente: 3-12 mm (0,079”-0,393”)
Norma: EN 10149-2 S700MC Teste de impacto a -60 °C (-76 °F)
Formato: Tira
STRENX® 700 OME
Um aço estrutural desenvolvido para uso em estruturas com altas exigências de carga dentro da Indústria Naval e Offshore.
Resistência ao impacto: 69 J a -40 °C (51 ft-lb a -40 °F)
Chapa: 4-130 mm (0,157” - 5,118”)
Norma: EN 10025-6 S690QL Teste de impacto a -40 °C
Formato: Chapa
STRENX® P700
As aplicações típicas são exigentes estruturas de suporte de carga expostas a pressão e temperaturas elevadas.
Chapa: 4-100 mm (0,157”-3,937”)
Norma: EN 10 028-6 P690Q, P690QH, P690QL1 e P690QL2
Formato: Chapa
STRENX® 700 CR
Dentre as aplicações típicas, temos uma ampla variedade de peças e componentes, tais como estruturas de sustentação de carga.
Tiras laminadas a frio: 0,7-2,1 mm (0,028”-0,083”)
Norma: Especificação da SSAB
Formato: Tiras, bobinas inteiras e bobinas eslitadas
STRENX® 700 CR W
o Strenx® 700 CR Wé um aço resistente à corrosão atmosférica laminado a frio, que possui um limite de escoamento mínimo de 700 MPa para proporcionar as mais leves estruturas de sustentação de carga.
Tiras laminadas a frio: 0,7 - 2,1 mm (0,028”-0,083”)
Norma: Especificação da SSAB
FormatO: Tira, bobina inteira e bobina eslitada
STRENX® 700 HR W
Para estruturas resistentes à corrosão atmosférica em transporte, elevação e outras aplicações de sustentação de carga.
Resistência ao impacto: 40 J a -20°C (30 ft-lb a -4°F)
Tiras laminadas a quente: 3,0-6,1 mm (0,079”-0,240”)
Norma: EN 10149-2 S700MC
FormatO: Tira laminada a quente
O Strenx® 700 leva o desempenho a níveis jamais vistos
Um limite de escoamento de 700 MPa (101 ksi) ou mais é o novo padrão ao realizar projetos feitos de aços de alta resistência. Se você estiver usando um aço de menor resistência, seus produtos provavelmente não estão alcançando seu pleno potencial.
A substituição de um aço por um outro com maior limite de escoamento possibilita designs de maior desempenho e maior capacidade de sustentação. As tensões podem ser maiores, o que permite o uso de aços mais finos. Isso traz várias vantagens:
Dependendo do ponto de partida, os projetistas podem reduzir até 40% do peso das estruturas de aço – e ainda assim aumentar a resistência à fadiga.
• Se as peças forem soldadas, o tempo de solda e a quantidade de consumíveis de soldagem será significativamente reduzido.
A substituição de um aço por um outro com maior limite de escoamento possibilita designs de maior desempenho e maior capacidade de sustentação. As tensões podem ser maiores, o que permite o uso de aços mais finos. Isso traz várias vantagens:
Dependendo do ponto de partida, os projetistas podem reduzir até 40% do peso das estruturas de aço – e ainda assim aumentar a resistência à fadiga.
• Se as peças forem soldadas, o tempo de solda e a quantidade de consumíveis de soldagem será significativamente reduzido.
Benefícios típicos da substituição de aços antigos por novos

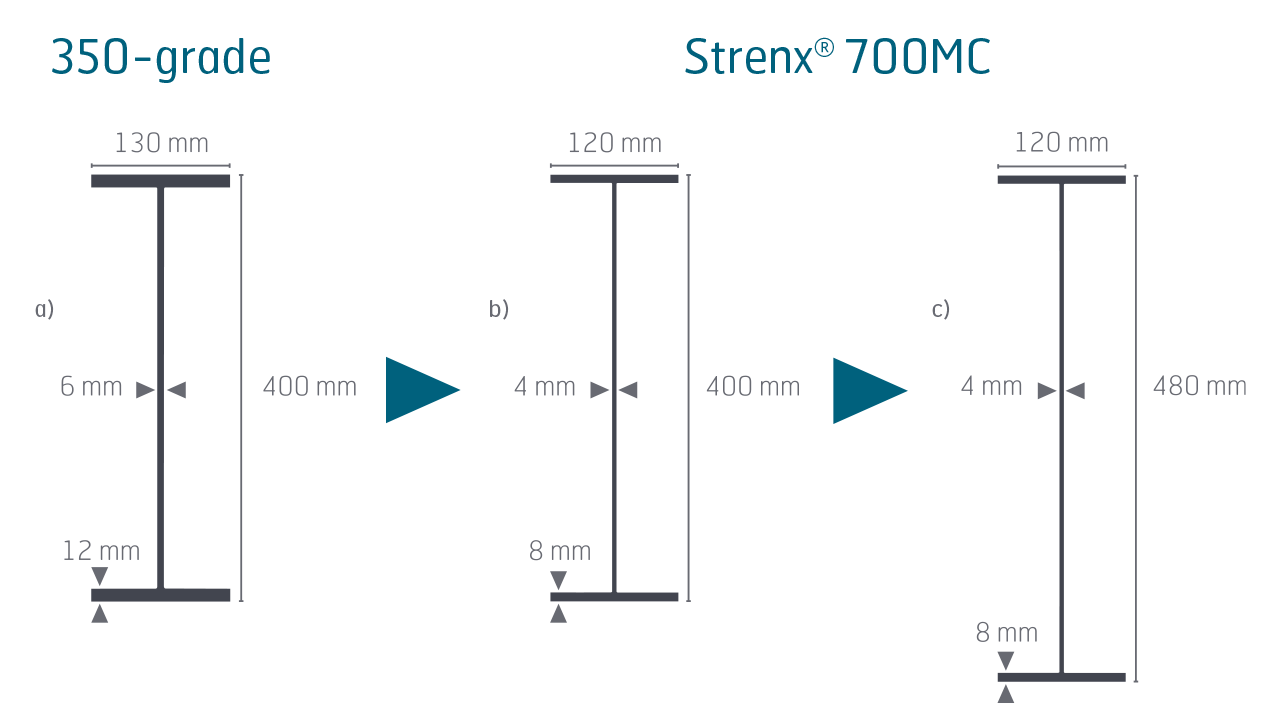

O Strenx® 700MC é comumente usado em soluções leves para chassis de carretas. A substituição de um chassi de carreta feita com um aço de grau 350 pelo Strenx® 700MC geralmente gera uma redução de peso de cerca de 30% para as peças estruturais do chassi. Dependendo do design do chassi, o potencial de redução de peso pode ser ainda maior, até 50%. O Strenx® 700MC atende ou supera a norma EN 10149-2 para aços S700MC.
| Design original a) | Design leve b) | Design leve c) | |
|---|---|---|---|
| Grau de aço | S355 | Strenx® 700MC | Strenx® 700MC |
| Peso, m [kg/m] | 42 | 27 | 30 |
| Capacidade do momento de dobra, M [kNm] | 286 | 306 | 369 |
| Momento de inércia, I [m4] | 140E-06 | 93E-06 | 140E-06 |
| Módulo de perfil, W [m3] |
72E-05 | 46E-05 | 58E-05 |
| Redução do peso, WR [%] | - | 36 | 30 |
CASO DE CLIENTE

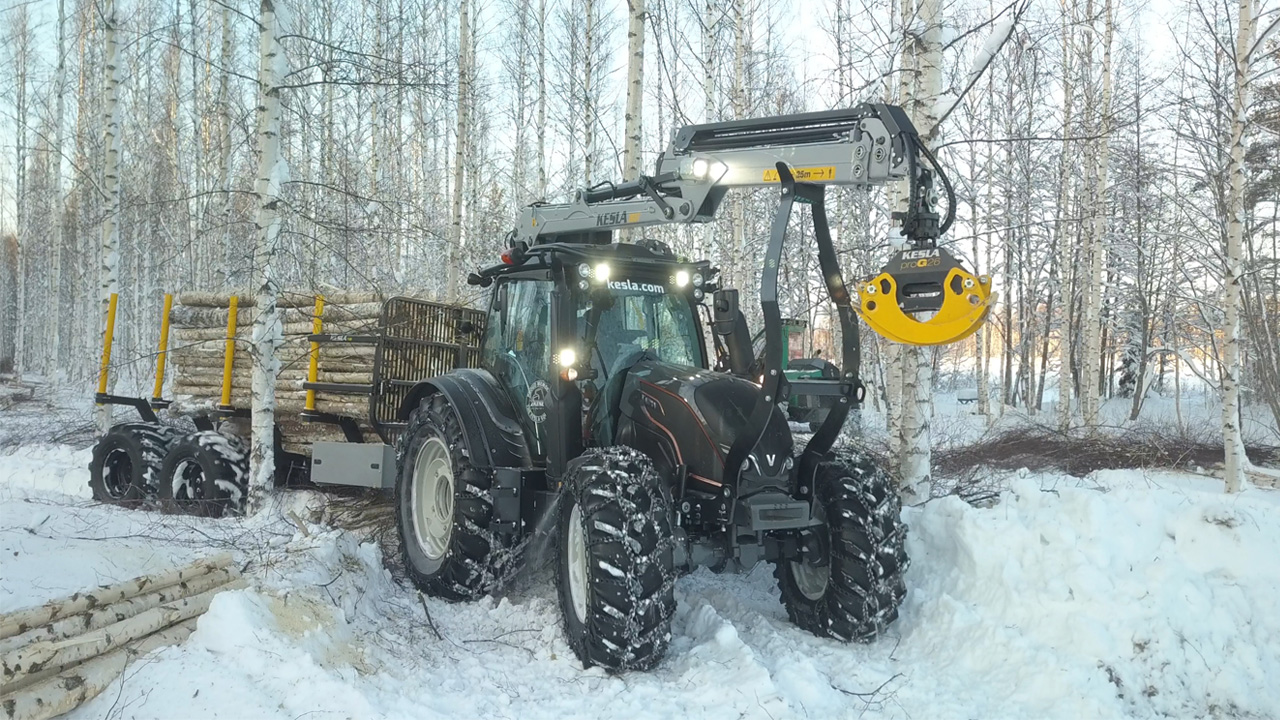

Design inovador de guindaste que oferece extrema durabilidade
O design de guindastes geralmente envolve um comprometimento entre peso e durabilidade. O Strenx® 700MC Plus possibilitou à Kesla projetar um guindaste mais leve sem comprometer a sua durabilidade. O material tem alta tenacidade em temperaturas de até -60 °C (-76 °F), tornando o guindaste confiável e seguro mesmo em locais inóspitos, como a Sibéria.Feito para um desempenho previsível na fabricação
Solda
O Strenx® 700 pode ser soldado com o uso de qualquer método convencional de soldagem. A soldagem MAG é a técnica mais comum atualmente já que é muito fácil de automatizar para alta produtividade.
Usinagem
O Strenx® 700 pode ser normalmente usinado sem equipamentos especiais. É recomendado maquinário estável equipado com ferramentas de aço rápido e carbureto de alta velocidade ao furar, escarear, rosquear, tornear e retificar.
Dobra
Dobragens livres e em rolo de chapas e tiras de aço Strenx® podem ser feitas usando máquinas padrão de dobra. Propriedades uniformes, tolerâncias de espessura próximas e uma superfície lisa asseguram um processo de dobragem previsível.
Corte térmico
Dobragens livres e em rolo de chapas e tiras de aço Strenx® podem ser feitas usando máquinas padrão de dobra. Propriedades uniformes, tolerâncias de espessura próximas e uma superfície lisa asseguram um processo de dobragem previsível.
Corte mecânico
O corte mecânico do Strenx® 700 é melhor realizado com guilhotinas. Considere cuidadosamente as configurações da máquina de corte. Os fatores mais importantes são a folga, o ângulo de corte e dureza da chapa fina. A chapa deve ser aquecida completamente até cerca de +20 °C (68 °F) antes de ser cortada.
As garantias Strenx®
As garantias do Strenx® incluem tolerâncias rigorosas de espessura e de planicidade, bem como garantias rigorosas de dobra. As rigorosas tolerâncias de espessura lhe permitem conhecer com mais precisão o peso. Como resultado, você pode reduzir suas margens de segurança. Graças à espessura precisa em uma chapa e entre chapas, o desempenho é seguro e previsível na oficina.
Produtos e espessuras do Strenx® 700
| Produtos convencionais feitos com o Strenx® 700 |
Faixa de espessuras [mm] | De acordo com as normas | Formatos | Produtos típicos fabricados com o Strenx® |
||
|---|---|---|---|---|---|---|
| Chapa | Tiras laminadas a quente | Tiras laminadas a frio | ||||
| Strenx® 700 E | 4-160 | --- |
--- | EN 10025-6 S690QL Teste de impacto a -40°C | Chapas | Estruturas de suporte de carga exigentes |
| Strenx® 700 F | 4-130 | --- | --- | EN 10025-6 S690QL1 Teste de impacto a -60°C | Chapas | Estruturas de suporte de carga em condições frias e extremas |
| Strenx® 700 OME | 4-130 | --- | --- | EN 10025-6 S690QL Teste de impacto a -40°C |
Chapas | Estruturas de suporte de carga nas indústrias offshore e marítima |
| Strenx® 700MC D | --- | 2-10 | --- | EN 10149-2 S700MC Teste de impacto a -20°C | Tiras, bobinas inteiras e bobinas eslitadas | Ampla variedade de estruturas |
| Strenx® 700MC E | --- | 2-10 | --- | EN 10149-2 S700MC Teste de impacto a -40°C |
Tiras, bobinas inteiras e bobinas eslitadas | Ampla variedade de estruturas |
| Strenx® 700MC Plus | --- | 3-12 | --- | EN 10149-2 S700MC Teste de impacto a -60°C |
Tiras | Estruturas que exigem conformabilidade extrema e resistência ao impacto |
| Strenx® 700 CR | --- | --- | 0,7-2,1 | Especificação da SSAB | Tiras, bobinas inteiras e bobinas eslitadas | Ampla variedade de estruturas |
| Strenx® P700 | 4-100 | --- | --- | EN 10028-6 P690Q, P690QH, P690QL1, P690QL2 | Chapas | Aço para vasos de pressão usados para estruturas de suporte de carga exigentes expostas a altas pressões e temperaturas |
| Strenx® 700 CR W | --- | --- | 0,7-2,1 |
Especificação da SSAB | Tiras, bobinas inteiras e bobinas eslitadas | As estruturas de suporte de carga mais leves. |
| Strenx® 700 HR W | --- | 3,0-6,1 | --- | EN 10149-2 S700MC Teste de impacto a -20°C | Tiras, bobinas inteiras e bobinas eslitadas | Para estruturas resistentes a intempéries em aplicações de transporte, elevação e de sustentação de carga. |
