Duroxite® 200

下载产品说明书

选择语言

产品概述

Duroxite® 200 由沉积在低碳钢基板上的特殊配方的耐磨材料组成，适用于极严重的磨料磨损和重度至中度的冲击应用。堆焊材料由初级富铬碳化物和均匀分布在易延展的共晶奥氏体基体中的精细多合金复合碳化物组成。 Duroxite® 200 可提供单层和双层的结构形式。

主要优点

多合金复合碳化物比碳化铬更硬更细，并且在初级碳化铬之间形成互锁，以提供更好的耐磨性
与传统碳化铬堆焊复合板相比，使用寿命更长，耐磨性更好
双层堆焊复合板在温度高达 600ºC（1100ºF）时仍能保持良好的耐磨性

典型应用

Duroxite® 200 广泛应用于采矿、水泥和钢铁等诸多行业。一些特定的应用包括：

采矿	溜槽、衬板、输送机侧板、地下煤矿箕斗
水泥	水泥窑构件、烧结设备零件、风机叶片、搅拌机叶片及组件、旋回破碎机锥体、煤炭和水泥粉碎辊、原料破碎构件、模板
钢材	矿烧结、破碎、过筛、高炉进料斗、炉喉和加热炉

采矿

溜槽、衬板、输送机侧板、地下煤矿箕斗

水泥

水泥窑构件、烧结设备零件、风机叶片、搅拌机叶片及组件、旋回破碎机锥体、煤炭和水泥粉碎辊、原料破碎构件、模板

钢材

矿烧结、破碎、过筛、高炉进料斗、炉喉和加热炉

有关应用的更多详情，请参阅 Duroxite® 产品手册。

标准尺寸

标准堆焊层厚度
单道焊	多道焊
公制单位	公制单位
3 mm 加 6 mm	6 mm 加 6 mm
—	6 mm 加 10 mm
—	10 mm 加 10 mm

标准堆焊层厚度

单道焊

公制单位

标准堆焊层厚度

单道焊

公制单位

3 mm 加 6 mm

标准堆焊层厚度

多道焊

公制单位

6 mm 加 6 mm

标准堆焊层厚度

单道焊

公制单位

标准堆焊层厚度

单道焊

公制单位

—

标准堆焊层厚度

多道焊

公制单位

6 mm 加 10 mm

标准堆焊层厚度

单道焊

公制单位

标准堆焊层厚度

单道焊

公制单位

—

标准堆焊层厚度

多道焊

公制单位

10 mm 加 10 mm

其它尺寸和定制厚度的板材可按要求生产。

标准钢板尺寸

公制单位	英制单位
1.2 m x 2.4 m	4' x 8'
1.4 m x 3.0 m	4.6' x 10'
1.5 m x 3.0 m	5' x 10'
1.8 m x 3.0 m	6' x 10'
2.4 m x 3.0 m	8' x 10'

公制单位

1.2 m x 2.4 m

英制单位

4' x 8'

公制单位

1.4 m x 3.0 m

英制单位

4.6' x 10'

公制单位

1.5 m x 3.0 m

英制单位

5' x 10'

公制单位

1.8 m x 3.0 m

英制单位

6' x 10'

公制单位

2.4 m x 3.0 m

英制单位

8' x 10'

其它尺寸和定制厚度的板材可按要求生产。

机械性能

耐磨性能			ASTM G65 – 试验方法 A 减重 ²⁾
堆焊道数	典型表面硬度¹⁾ (HRC)	典型表面硬度¹⁾ (HV)	表面 (g max)	堆焊层 75 % 深度³⁾ (g max)
单道焊	57 - 60	630 - 700	0.19	0.19
双道焊	60 - 65	700 - 850	0.12	0.12

耐磨性能

堆焊道数

耐磨性能

堆焊道数

单道焊

耐磨性能

典型表面硬度¹⁾

(HRC)

57 - 60

耐磨性能

典型表面硬度¹⁾

(HV)

630 - 700

ASTM G65 – 试验方法 A 减重 ²⁾

表面
(g max)

0.19

ASTM G65 – 试验方法 A 减重 ²⁾

堆焊层 75 % 深度³⁾
(g max)

0.19

耐磨性能

堆焊道数

耐磨性能

堆焊道数

双道焊

耐磨性能

典型表面硬度¹⁾

(HRC)

60 - 65

耐磨性能

典型表面硬度¹⁾

(HV)

700 - 850

ASTM G65 – 试验方法 A 减重 ²⁾

表面
(g max)

0.12

ASTM G65 – 试验方法 A 减重 ²⁾

堆焊层 75 % 深度³⁾
(g max)

0.12

¹⁾表面硬度在堆焊面之下的机加工面上进行测量。

²⁾ASTM G65 -试验方法 A 减重，是使用干砂/橡胶轮装置测量滑动耐磨性的标准测试。ASTM G65 试验方法 A 是最严苛的试验方法。

³⁾ASTM G65 -试验方法 A 减重，磨损测试在堆焊层的75％深度进行，以确保从堆焊顶面至 75％的深度都保持一致的良好耐磨性。

微观结构

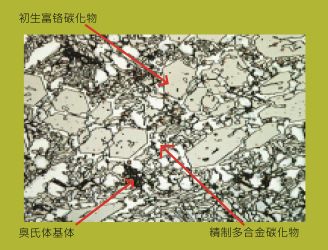

Duroxite® 200 的微观结构包含初级富铬碳化物和均匀分布在可延展的共晶奥氏体基质上的精制多合金复合碳化物，其典型硬度为 2500-3000 HK *⁾ 。初级富铬碳化物典型的体积百分率保持在 30至40％之间，多合金复合碳化物体积百分率为7-10%。

*⁾ HK 是努普硬度，主要用于脆性材料或薄板。

公差

厚度

整体和堆焊层厚度公差可以确保在指定厚度的±10％范围内。

平面度

对于钢板尺寸等于或小于1.5m (5’) x 3.0m的钢板，在1.5m (5’) 长度上，钢板平整度公差可保证在±3mm (±1/8”) 以内。对于宽度超过1.5m（5’），长度超过3.0m（10’）的钢板，适用以下平整度保证。

标准堆焊层厚度	1.5 m 板长度的平面度公差，公制单位
公制单位	1.8 m x 3.0 m	2.4 m x 3.0 m
5 mm 加 8 mm	25 mm	41 mm
6 mm 加 6 mm	25 mm	38 mm
10 mm 加 10 mm	12 mm	25 mm

标准堆焊层厚度

公制单位

标准堆焊层厚度

公制单位

5 mm 加 8 mm

1.5 m 板长度的平面度公差，
公制单位

1.8 m x 3.0 m

25 mm

1.5 m 板长度的平面度公差，
公制单位

2.4 m x 3.0 m

41 mm

标准堆焊层厚度

公制单位

标准堆焊层厚度

公制单位

6 mm 加 6 mm

1.5 m 板长度的平面度公差，
公制单位

1.8 m x 3.0 m

25 mm

1.5 m 板长度的平面度公差，
公制单位

2.4 m x 3.0 m

38 mm

标准堆焊层厚度

公制单位

标准堆焊层厚度

公制单位

10 mm 加 10 mm

1.5 m 板长度的平面度公差，
公制单位

1.8 m x 3.0 m

12 mm

1.5 m 板长度的平面度公差，
公制单位

2.4 m x 3.0 m

25 mm

对于定制尺⼨，请向您当地的销售代表或 Hardox 悍达耐磨件中⼼咨询平⾯度担保。

交货条款

Duroxite® 200 通常以焊后状态供货，但也可以根据要求按现场状况供货。

制造和其它建议

焊接、切割、成形和机加工

相关建议可以在 Duroxite® 产品手册中找到，或直接向您当地的技术支持代表咨询。

安全注意事项

在焊接或切割 Duroxite® 产品时，会产生有害的烟雾和气体，它们的化学成分非常复杂且难以界定。在此过程中产生的烟雾和气体中的主要有毒成分是六价铬。建议使用适当的排气通风设备和排烟焊枪，以及合适的防护服和为操作人员提供的呼吸防护装置。
