Acero HSLA con alta ductilidad de bordes (HE)

El acero HSLA con alta ductilidad de bordes ha mejorado en gran medida la capacidad de conformado y los coeficientes de ensanchamiento de agujeros, algo ideal para componentes de automoción complicados con diseños complejos en bordes estirados y cizallados.

¿Cuál es la definición de los aceros con alta ductilidad de bordes?

A diferencia de los aceros HSLA convencionales, los aceros de alta ductilidad de bordes tienen una microestructura y una distribución de perlita mucho más fina. Esta microestructura mejora la capacidad de conformado, permite el plegado con radios más estrechos y cortes cizallados sin grietas, incluso en bordes estirados. La microestructura avanzada del acero HE se logra usando procesos de fabricación de acero excepcionalmente limpios y cuidadosamente controlados. El acero con alta ductilidad de bordes también tiene un bajo contenido de aleación, lo que facilita la soldadura utilizando procesos convencionales.

Calidad estándar de microestructura y calidad del acero Docol HE

Izquierdo: Calidad estándar MC/LA. Derecho: Acero HSLA calidad HE.

Propiedades del acero

Una mejora de 30 puntos porcentuales en el coeficiente de expansión de agujeros en comparación con los aceros HSLA convencionales.

  • Gran aumento de la capacidad de conformado local, proporcionando ductilidad para geometrías complejas en bordes estirados.
  • Excelente calidad de bordes cortados/cizallados, lo que reduce significativamente las microgrietas y rebabas.
  • Se puede lograr un radio de curvatura de 0,0 xt.
  • Excelente para el troquelado fino y el conformado en frío energéticamente eficiente de piezas para automóviles con bordes complejos.

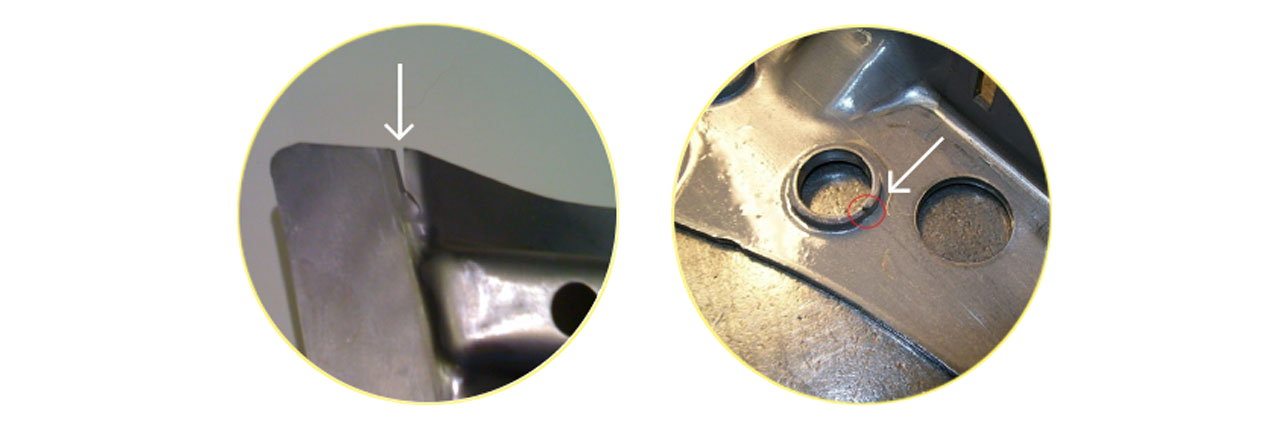

El acero Docol® HE puede ayudarle a resolver defectos de piezas tales como grietas en bordes exteriores y microgrietas en orificios punzonados y estirados.

El acero HE puede ayudarle a solucionar defectos de piezas tales como microgrietas en agujeros punzonados estirados y grietas en bordes exteriores.

Aplicaciones automovilísticas para aceros con alta ductilidad de bordes

Cuando un diseño necesita una ductilidad de bordes mayor a la que proporcionan las calidades HSLA convencionales, recomendamos Docol HE.

  • Vigas y travesaños
  • Sistemas de suspensión
  • Chasis
  • Ruedas

Carrocería

Ensayos con el acero Docol HE: un exigente ensayo de troquelado fino

Vea cómo nuestro cliente pone a prueba la alta ductilidad de bordes del acero Docol HSLA mediante troquelado fino de un patrón de "rueda dentada" con dientes con un radio de 0,3 mm y ángulos de 30°.

Calidades y propiedades mecánicas

Para una mayor reducción de peso, utilice mejores calidades en espesores más finos. Todas las calidades del acero Docol HE se laminan en caliente y cumplen las tolerancias dimensionales de la norma EN10051.

¿Busca aceros convencionales para la industria automotriz con tensiones de rotura de 550 MPa a 700 MPa en calidades de acero HSLA?

Familia de productos

Docol 355HE

Product name
Docol HR355Y430T HE
REVESTIMIENTO
UC
DIMENSIONES
T: 2.00 - 7.00 mm
W: Up to 1600 mm
T: 0.0787 - 0.276 in
W: Up to 62.99 in
NORMAS
SSAB
Ficha técnica
Familia de productos

Docol 420HE

Product name
Docol HR420Y480T HE
REVESTIMIENTO
UC
DIMENSIONES
T: 2.00 - 7.00 mm
W: Up to 1600 mm
T: 0.0787 - 0.276 in
W: Up to 62.99 in
NORMAS
SSAB
Ficha técnica
Familia de productos

Docol 460HE

Product name
Docol HR460Y520T HE
REVESTIMIENTO
UC
DIMENSIONES
T: 2.00 - 7.00 mm
W: Up to 1600 mm
T: 0.0787 - 0.276 in
W: Up to 62.99 in
NORMAS
SSAB
Ficha técnica
Familia de productos

Docol 500HE

Product name
Docol HR500Y550T HE
REVESTIMIENTO
UC
DIMENSIONES
T: 2.00 - 7.00 mm
W: Up to 1600 mm
T: 0.0787 - 0.276 in
W: Up to 62.99 in
NORMAS
SSAB
Ficha técnica
Familia de productos

Docol 550HE

Product name
Docol HR550Y600T HE
REVESTIMIENTO
UC
DIMENSIONES
T: 2.00 - 7.00 mm
W: Up to 1600 mm
T: 0.0787 - 0.276 in
W: Up to 62.99 in
NORMAS
SSAB
Ficha técnica

Conformado del acero HSLA con alta ductilidad de bordes

  • Excelente para troquelado fino.
  • Relaciones de expansión de agujeros un 30% mejores que con el acero HSLA convencional.
  • Radio de curvatura garantizado de 0,0 xt.
  • Permite realizar operaciones de conformado sin que se produzca agrietamiento a lo largo de múltiples bordes complejos estirados y cizallados.
  • Excelente para el conformado en frío de componentes de automoción.
  • La composición de baja aleación permite la soldadura por puntos convencional y la soldadura por puntos de resistencia.
  • Menor desgaste de la herramienta.

Para obtener orientación específica sobre el conformado de su componente de alta ductilidad de los bordes, póngase en contacto con nuestro servicio técnico.

Conformado de acero Docol

Ventajas adicionales de los aceros Docol HE

  • Buenas propiedades frente a la fatiga.
  • Cuatro calidades: Docol 355HE, Docol 420HE, Docol 460HE, y Docol 500HE.
  • Disponibilidad y asistencia global.

Aceros HSLA con alta ductilidad de bordes específica para OEM

Docol 355HE, Docol 420HE, Docol 460HE y Docol 500HE se fabrican conforme a las especificaciones de SSAB y pueden obtener una certificación dual con las calidades MC correspondientes de la norma EN 10149-2. Además, trabajamos en estrecha colaboración con fabricantes de equipos originales de automóviles y proveedores de primer nivel para desarrollar aceros innovadores, personalizados y de alta ductilidad de bordes para los requisitos específicos de sus componentes.

Aceros AHSS personalizados para OEM de la industria automotriz

Ventajas del acero con alta ductilidad de bordes para cada miembro del equipo

Ingenieros de seguridad: Diseñe componentes de seguridad relacionados con colisiones con bordes punzonados estirados sin microgrietas ni posterior fallo de la pieza.

Ingenieros de producción: Reduzca las microgrietas, rebabas y otros defectos en bordes complejos estirados y cizallados. Aproveche los coeficientes de expansión de agujeros más altos de los aceros HSLA/AHSS Docol HE en nuevos diseños exigentes de piezas.

Ingenieros expertos en aligerar peso: Consiga piezas más finas y ligeras con las nuevas calidades de acero AHSS Docol HE de mayor resistencia de SSAB.

Responsables de compras: Adquiera menos materiales, ya que reducirá en gran medida el número de componentes defectuosos con bordes cizallados agrietados.

Responsables de sostenibilidad: Debido a la eficiencia extrema de nuestros procesos de fabricación de acero, los aceros Docol HE fabricados con mineral de hierro virgen tienen la misma huella de CO2 que los aceros reciclados. Y el acero AHSS Docol libre de combustibles fósiles estará disponible comercialmente en 2026.

Prepare la evaluación de su ciclo de vida para el futuro

Reduzca su huella de CO2

El acero Docol con alta ductilidad de bordes está preparado para el futuro.

EXISTENCIAS DE MATERIALES DE PRUEBA

Muestras de acero HE

Nuestro Centro de Almacenaje de Materiales para ensayos es un servicio único en el sector de la automoción. Enviamos bobinas, chapas y medidas personalizadas de cualquier tamaño a cualquier lugar del mundo. El material está listo para el envío en tan solo 1-2 semanas.
