Monifaasiteräkset (CP) parhaaseen mahdolliseen reiänlaajennuskykyyn

Monifaasiteräksillä on pitkälle kehitetyistä erikoislujista teräksistä paras – jopa 100 prosentin – reiänlaajennuskyky. Erinomainen reiänlaajennuskyky tarjoaa erinomaiset kylmämuovausominaisuudet lävistetyille ja venytetyille reunoille/laipoille sekä syvävedetyille muodoille. CP-terästen ylivertaista myötölujuutta käytetään tehokkaaseen törmäysenergian vaimentamiseen, kun taas erinomainen murtolujuus mahdollistaa ohuemmat seinämät, joilla voidaan vähentää merkittävästi ajoneuvojen painoa.

Tällä sivulla

    Perustietoa CP-teräksestä

    Monifaasiteräksissä on bainiittis-ferriittinen mikrorakenne, jossa on pieniä määriä martensiittia, jäännösausteniittia ja perliittiä. CP:n tuottamiseen käytetyt lämpösyklit hidastavat uudelleenkiteytymistä samalla kun ne edistävät erilaisia hiilinitridisulkeumia, mikä johtaa rakeiden valtaviin parannuksiin erinomaisen sitkeyden saavuttamiseksi, jopa korkeilla (esim. 1200 MPa tai 174 ksi) murtolujuuden laaduilla.

    Hiilinitridisulkeumat myös lisäävät monifaasiteräksen ferriitin lujuutta, minkä vuoksi CP-terästen myötölujuus on suurempi kuin kaksifaasiterästen (DP) myötölujuus samoilla murtolujuustasoilla. Auton korien suunnittelijat hyödyntävät monifaasiterästen korkeaa myötölujuutta törmäysenergian tehokkaassa vaimennuksessa turvaosissa, kuten runkokiskoissa, vahvikkeissa ja palkeissa.

    Teräksen ominaisuudet

    • Reiänlaajennuskyky jopa 100 % – merkittävästi vähemmän tai ei ollenkaan mikromurtumia ja purseita leikatuissa reunoissa.
    • Parantaa huomattavasti paikallista muovattavuutta ja tarjoaa sitkeyttä syvävedetyille komponenteille, joiden geometria on monimutkainen.
    • Erinomainen reunoiltaan monimutkaisten ja rei’itettyjen autojen osien energiatehokkaaseen kylmämuovaukseen ja tarkkuusmeistoon.
    • Parempi puhtaus ja hieno mikrorakenne takaavat terävän taivutussäteen taivutettavuuden ja särmättävyyden myös erittäin suurilla myötölujuuksilla.
    • Erinomainen todellinen murtojännitys (paikallinen muovattavuus).
    • Hyvä törmäysenergian vaimennus.
    • Hyvä väsymisenkesto ja kestävyys.

    Uudet kuumavalssatut Docol® 800 MPa HER -teräkset, joiden reiänlaajennuskyky on jopa 100 prosenttia

    Leikattujen reunojen venyttäminen tai muovaaminen niin, että säröjä ei synny, voi olla suuri haaste pitkälle kehitettyjen erikoislujien terästen (AHSS) käsittelyssä. Reunojen halkeilun vähentämiseksi SSAB on ottanut käyttöön kolme uutta kuumavalssattua 800 megapascalin terästä, jotka mahdollistavat erinomaisen reunojen muovattavuuden.

    Monien näistä ominaisuuksista luulisi olevan ristiriidassa keskenään: muovattavuus vs. lujuus, erinomainen reunojen muovattavuus vs. hyvä törmäystestitulos. Näillä teräksillä on kuitenkin kaikki nämä ominaisuudet, ja erityisesti erittäin hyvä reunojen muovattavuus.



    Uudet, erittäin helposti muovattavat AHSS-teräkset voivat toimia ongelmanratkaisijoina. Niitä voidaan käyttää myös autojen osissa, joiden kohdalla halutaan olla varmoja siitä, etteivät reunat murru.

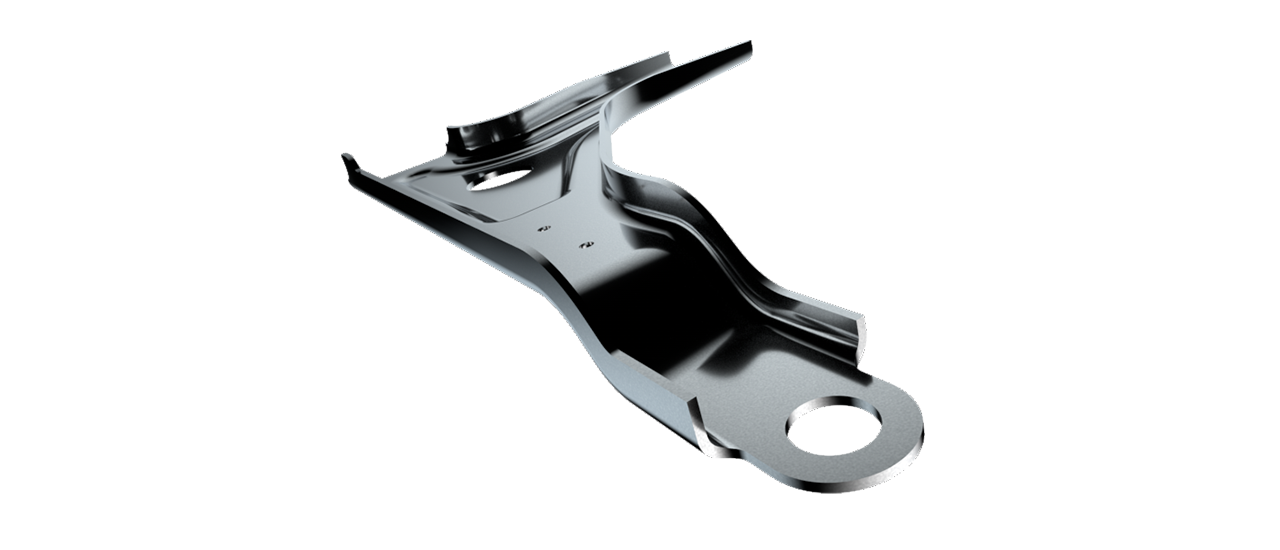

    Ohjausvarsi
    DOCOL HR800HER-75

    Tyypillinen HER 75 %

    HER-merkintä tuotenimessä tarkoittaa sitä, että olemme testanneet jokaisen toimituksen taataksemme reiän vähimmäislaajennuskyvyn. Docol HR800HER-75-teräkselle taataan 45 % reiän laajennuskyky, tyypillisen arvon ollessa 75 %.

    DOCOL HR800HER-100

    100 prosentin tyypillinen reiänlaajennuskyky

    Tämä teräslaatu on testattu takaamaan erittäin korkea 65 %:n reiänlaajennuskyky. Sen tyypillinen reiänlaajennuskyky on 100 %, mikä on yksi markkinoiden korkeimmista 800 megapascalin autoteollisuuden teräksissä.
    Tilaa koemateriaalia

    Monifaasiterästen käyttökohteet liikkumisessa

    Kuumavalssatut Docol CP -teräkset kestävät hyvin väsymistä, ja ne soveltuvat autonosiin, joihin kohdistuu vaihteleva dynaaminen kuormitus. Esimerkkejä ovat multilink-jousitukset, takavarret, vääntöpalkit ja apurungot.

    Kylmävalssatut Docol CP -sovellukset sisältävät korisovellukset, istuinkiskot ja istuinmekanismit.

    Lisää käyttövinkkejä
    Kori

    Teräslaadut ja mekaaniset ominaisuudet

    Monifaasiteräksillä (CP) on saman lujuusluokan DP-teräksiin verrattuna suurempi myötölujuus ja vähäisempi muokkauslujittuminen. CP-terästen väsymisominaisuudet ovat hyvät, kun kyse on matalasyklisestä väsymisestä. DP-teräksiin verrattuna CP-terästen särmäysominaisuudet ja ISO-reiänlaajennusominaisuudet ovat paremmat. Nämä teräkset sopivat käyttösovelluksiin, joissa edellytetään korkeaa lujuutta, hyvää taivutettavuutta sekä reiänlaajennuskykyä.

    Docol®-monifaasiteräsvalikoima:

    Piilota/näytä tietyt sarakkeet Muokkaa
    Valitse näytettävät sarakkeet
      Tuoteperhe Product name PINNOITE MITAT STANDARDIT Tuotetiedot
      Docol 600CP Docol CR​350Y​600T-​CP GI, GA, ZA T: 0.70 - 2.50 mm
      W: Up to 1520 mm      T: 0.028 - 0.0984 in
      W: Up to 59.84 in             		SSAB

      Docol 600CP
      Docol 800CP Docol CR​570Y​780T-​CP UC, GI, GA*, ZA* T: 0.80 - 2.50 mm
      W: Up to 1527 mm      T: 0.031 - 0.0984 in
      W: Up to 60.12 in             		VDA 239-100

      Docol 800CP
      Docol HR​660Y​760T-​CP UC, GI T: 2.00 - 4.00 mm
      W: Up to 1500 mm      T: 0.0787 - 0.157 in
      W: Up to 59.06 in             		VDA 239-100

      Docol 800CP
      Docol HR800HER-75 UC, GI T: 2.00 - 4.00 mm
      W: Up to 1500 mm      T: 0.0787 - 0.157 in
      W: Up to 59.06 in             		SSAB

      Docol 800CP
      Docol HR800HER-100 UC T: 2.00 - 4.00 mm
      W: Up to 1500 mm      T: 0.0787 - 0.157 in
      W: Up to 59.06 in             		SSAB

      Docol 800CP
      Docol Roll 800 UC T: 0.50 - 2.10 mm
      W: Up to 1527 mm      T: 0.020 - 0.0827 in
      W: Up to 60.12 in             		SSAB

      Docol 800CP
      Docol 1000CP Docol CR​780Y​980T-​CP UC, EG, GI T: 0.50 - 2.10 mm
      W: Up to 1527 mm      T: 0.020 - 0.0827 in
      W: Up to 60.12 in             		VDA 239-100

      Docol 1000CP
      Docol Roll 1000 UC, EG T: 0.50 - 2.10 mm
      W: Up to 1527 mm      T: 0.020 - 0.0827 in
      W: Up to 60.12 in             		SSAB

      Docol 1000CP
      Docol Roll 1000HY UC, EG T: 0.50 - 2.10 mm
      W: Up to 1527 mm      T: 0.020 - 0.0827 in
      W: Up to 60.12 in             		SSAB

      Docol 1000CP
      Docol HR​720Y​950T-​CP UC* T: 3.00 - 4.00 mm
      W: Up to 1510 mm      T: 0.118 - 0.157 in
      W: Up to 59.45 in             		SSAB

      Docol 1000CP
      Docol HR​800Y​950T-​CP UC* T: 2.50 - 3.20 mm
      W: Up to 1340 mm      T: 0.0984 - 0.126 in
      W: Up to 52.76 in             		SSAB

      Docol 1000CP
      Docol 1200CP Docol CR​900Y​1180T-​CP UC, EG, GI* T: 0.50 - 2.10 mm
      W: Up to 1527 mm      T: 0.020 - 0.0827 in
      W: Up to 60.12 in             		VDA 239-100

      Docol 1200CP
      Parametrien vertaaminen

      Valitse yksi vertailtava parametri

      Vertailu

        *Saatavana pyynnöstä.

        Docol CP -teräksen muovaus

        • Erinomainen ISO 16630 -reiänlaajennussuhde mahdollistaa halkeamattomat venytyslaipat ja venytystaivutukset sekä lävistetyt laipat.
        • Parempi puhtaus mahdollistaa monimutkaisten osien geometrioiden syvävedon ja tiukan säteen suuntaisen muovauksen.
        • Poikkeuksellisten taivutusominaisuuksien ja muovattavuuden ansiosta nämä teräkset soveltuvat autojen kriittisten turvaosien kylmämuovaukseen.
        • Ihanteellinen tarkkuusmeistoon.
        • Hyvä hitsattavuus, pistehitsaus- ja laserhitsaus mukaan lukien.

        Onko sinulla kysyttävää näistä laaduista? Tekninen tukemme tarjoaa erityisiä CP- ja HER-teräksien muovausohjeita autoteollisuuden komponenteille.

        Ota yhteyttä tekniseen tukeen

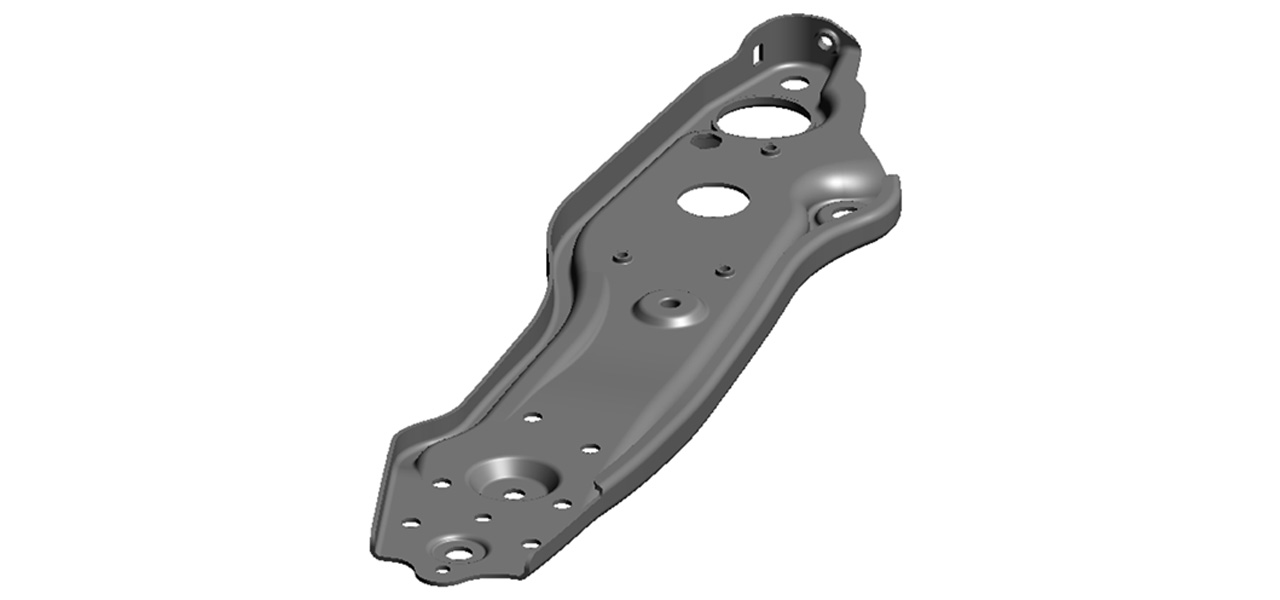

        Docol-monifaasiteräksen muovaus

        Docol CP -terästen lisäedut

        • Metallipinnoitteet suojaavat korroosiolta.
        • Erinomainen tasainen sitkeys (katso artikkelimme AHSS-teräksen venymisestä ja paikallisesta muovattavuudesta).
        • Voidaan lämpölujittaa.
        • Ihanteellinen kylmämuovaukseen soveltuville auton osille, joissa on monimutkaisia muotoja.
        • Erinomainen kriittisten autonosien keventämiseen ilman purseita tai reunahalkeamia.

        Autovalmistajille räätälöidyt monifaasiteräkset

        Docol® CP -teräkset valmistetaan VDA-, EN-, SSAB- ja OEM-vaatimusten mukaisesti. Ota meihin yhteyttä, jos et löydä tiettyä laatua.

        Räätälöity AHSS autonvalmistajille

        Docol CP -teräksen edut kaikille tiimin jäsenille

        Turvallisuus: Monifaasiteräksen korkea myötö-murtolujuussuhde takaa törmäysenergian tehokkaan vaimennuksen.

        Painon keventäminen: Ohuempia ja kevyempiä osia voidaan valmistaa käyttämällä erikoislujia CP-teräksiä.

        Tuotanto: Toimita monimutkaisia osia, kuten venytettyjä, rei’itettyjä laippoja, joissa on tiukat säteet, suurella toistettavuudella. Hyödynnä kylmämuovaustoiminnot täysimääräisesti energian ja prosessointiajan säästämiseksi ja tuotantolinjan joustavuuden lisäämiseksi.

        Ostajat: Materiaaleja tarvitaan vähemmän, kun viallisten, reunoiltaan murtuneiden osien määrä vähenee huomattavasti.

        Kestävä kehitys: SSAB:n rautamalmipohjainen teräksenvalmistus on niin hiilidioksiditehokasta, että AHSS-teräksemme vastaavat kierrätysterästä. Fossiilivapaa Docol AHSS -teräs tulee kaupallisesti saataville vuonna 2026.

        Paranna elinkaariarviotasi

        Docol®-monifaasiteräksellä on ”tulevaisuustakuu”.
        KOEMATERIAALIVARASTO

        Monifaasiteräsnäytteet

        Testimateriaalivarastostamme saat AHSS-näytteitä useimmista kaupallisesti saatavilla olevista teräksistämme sekä uusimmista mutta ei vielä kaupallisesti julkaistuista teräslaaduistamme. Toimitamme keloja, nauhalevyjä ja kaikenkokoisia tuotteita, mikä on alallamme ainutlaatuista. Materiaalisi on valmis lähetettäväksi minne tahansa 1–2 viikossa.
