Advanced FEM-delen i PileCalc har uppdaterats

Definitionen av det horisontella stödet vid pålens övre ände har förbättrats. Med de nya valmöjligheterna kan olika stödvillkor definieras för beräkningen av pålens initiala form samt för den egentliga knäckningsberäkningen. De nya alternativen möjliggör därmed ännu noggrannare och mer mångsidiga beräkningar.

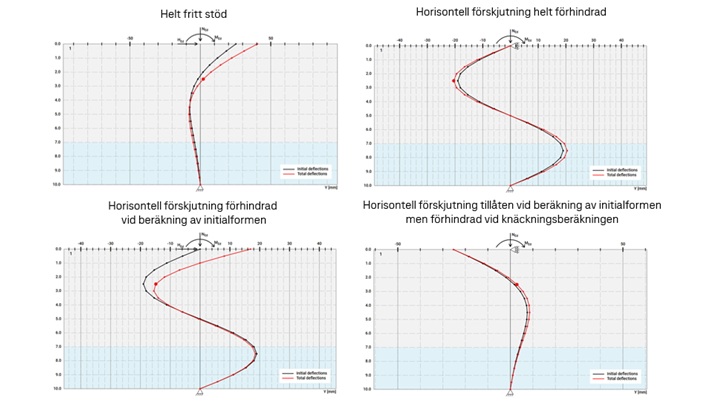

Den uppdaterade stöddefinitionen möjliggör följande olika former av horisontellt stöd för pålens övre ände:

• Helt fritt stöd.
  Pålens övre ände har inget horisontellt stöd vare sig vid beräkningen av den initiala formen eller vid den egentliga knäckningsberäkningen. Pålens övre ände kan redan i den initiala formen uppvisa en relativt stor horisontell förskjutning.


• Horisontell förskjutning helt förhindrad.
  Pålens övre ände kan inte förflyttas horisontellt i något skede av beräkningen. Detta är den normala situationen i konstruktioner där horisontella laster inte överförs till vertikala pålar.


• Horisontell förskjutning förhindrad vid beräkning av initialformen.
  Pålens initiala knäckningsform beräknas med den övre änden horisontellt stödd, medan horisontell förskjutning tillåts i den egentliga knäckningsberäkningen. Denna beräkningsmodell är bäst lämpad för situationer där horisontella laster överförs till vertikala pålar.


• Horisontell förskjutning tillåten vid beräkning av initialformen men förhindrad vid knäckningsberäkningen.
  Detta är huvudsakligen ett teoretiskt fall. Det kan vara aktuellt i vissa sällsynta situationer.


• Horisontellt stöd via grundkonstruktionen.
  När den laterala förskjutningen inte är förhindrad kan det laterala stödet från pålplint utnyttjas. I detta fall definieras grundkonstruktionens icke-linjära kraft-förskjutningssamband i horisontell riktning.

Var du hittar PileCalc programmen

PileCalc och PileWallCalc programmen för SSABs pålprodukter finns tillgängliga kostnadsfritt på SSAB Tubular Design Tools SSAB Tubular Design Tools  På samma ställe hittar du även FrameCalc och FrameFEM designverktyg för stålkonstruktioner.

Mer information om RR^® och RD^® pålar och RD^® pålvägg www.ssab.se/infra
