Helt ny funktion i PileCalc-programmet

Tidigare har PileCalc beräknat bärförmågan för enskilda pålar. Från version 5.0.0.0 beräknar PileCalc även de pålkrafter som verkar på pålarna i en pålgrupp. Programmet använder finita elementmetoden samt en fackverksanalogi i sina beräkningar.

Inmatningen av grundkonstruktionen, pålarna i pålgruppen samt lasterna har gjorts användarvänlig och mångsidig. Dessutom är programmets beräkningsmotor mycket snabb, vilket gör det enkelt att utvärdera och jämföra effekterna av olika pålnings- och lastalternativ.

Beräkningen av pålgrupper finns i menyn på vänster sida i programmet. Funktionen ’Pile group design’ hittas under det valda projektet och beräkningsmodellen, längst ner i listan över dimensioneringsavsnitt.

Vid beräkning av pålgrupper är grundens storlek begränsad till maximalt 100 meter x 100 meter, och dess tjocklek får vara högst 10 meter. Antalet olika påltvärsnitt samt antalet pålar i pålgruppen är inte begränsat. Pålarna kan dessutom vara aktiva eller inaktiva, vilket gör det möjligt att snabbt variera olika alternativ. Pålarnas placering anges med X- och Y-koordinater, och dessutom kan de tilldelas en lutningsvinkel samt en azimuth vinkel.

Det är också möjligt att ange flera olika typer av belastningar. Belastningarna kan bestå av krafter i X-, Y- och Z-axlarnas riktningar samt momentlaster som verkar kring olika axlar. På samma sätt som för pålarna kan även belastningarna, enligt användarens val, vara antingen aktiva eller inaktiva. Detta gör det enkelt och snabbt att variera olika lastkombinationer samt att granska deras inverkan på de krafter som verkar på pålarna.

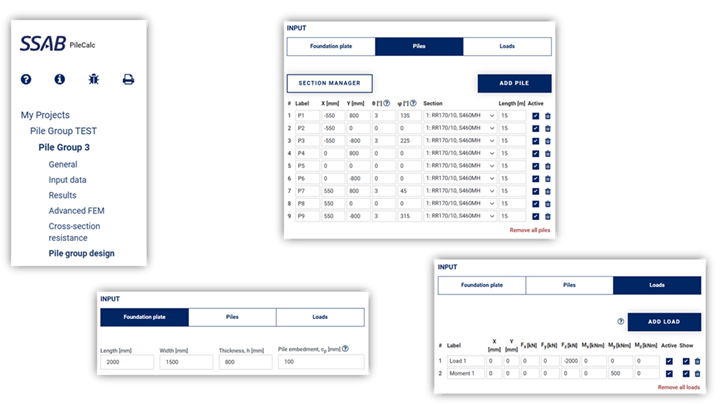

Inmatning av indata vid beräkning av pålgrupp

Resultaten visas både i bild och i tabellform. Genom att föra muspekaren över bilden visas information om respektive last, påle eller annan ritningskomponent. För pålarna visas i tabellen, utöver läges- och orienteringsdata, även den axiella lasten som verkar på pålen samt den deformation som detta orsakar. Om draglaster uppstår i en påle visas dessa i rött både i bilden och i tabellen, så att sådana situationer är lätta att upptäcka.

För plattan visas i tabellen rotationscentrats läge för pålgrundläggningen samt förskjutningar och rotationer.

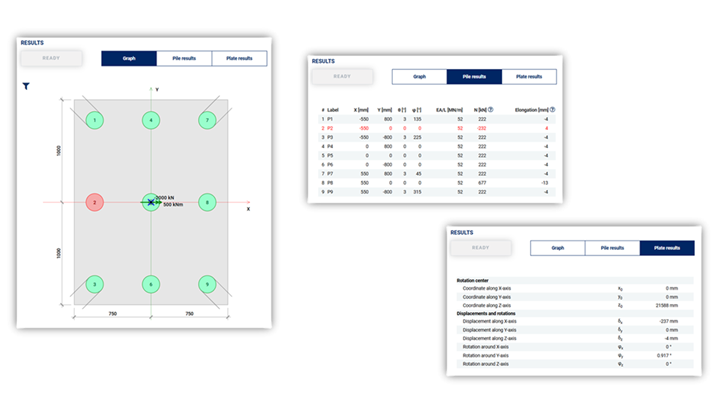

Resultat av beräkningen av pålgrupp

Från beräkningen av pålgruppen kan man även generera en pdf-rapport, som innehåller både indata och resultat i form av bilder och tabeller.

Mer information om den teori som ligger till grund för beräkningen finns i programmets ’Theory Manual’, och instruktioner samt vägledning för användning av programmet finns i ’User Manual’.

Var du hittar PileCalc programmen

PileCalc och PileWallCalc programmen för SSABs pålprodukter finns tillgängliga kostnadsfritt på SSAB Tubular Design Tools SSAB Tubular Design Tools  På samma ställe hittar du även FrameCalc och FrameFEM designverktyg för stålkonstruktioner.

Mer information om RR^® och RD^® pålar och RD^® pålvägg www.ssab.se/infra
