Uppdateringar för PileCalc designverktyg

Kohesionjordar är benägna för sättningar. Sättningar i jorden runt pålen orsakar belastning på pålen. Denna effekt kallas negativ mantelfriktion. Fenomenet ska beaktas i jordlager där sättningen är 3–5 mm eller mer.

Beräkningsmetoden baseras på Finlands Paalutusohje 2016 (PO-2016) och kräver att användaren definierar vidhäftningsfaktorn, tjockleken på jordlager som sätter sig mer än 3–5 mm samt partialkoefficient för säkerhetsklass och de partialkoefficient för permanent last. Samma beräkningsprinciper används även i Sverige och Norge för kohesionjordar.

Enligt EN 1997–1 krävs det inte att negativ mantelfriktion och tillfälliga belastningar beaktas samtidigt i samma belastningskombination. Eftersom den nödvändiga minskningen beror på de valda belastningsfallen och kombinationerna, måste användaren själv tillämpa en lämplig minskning av lasterna från de negativa mantelfriktions på bärförmågans värden.

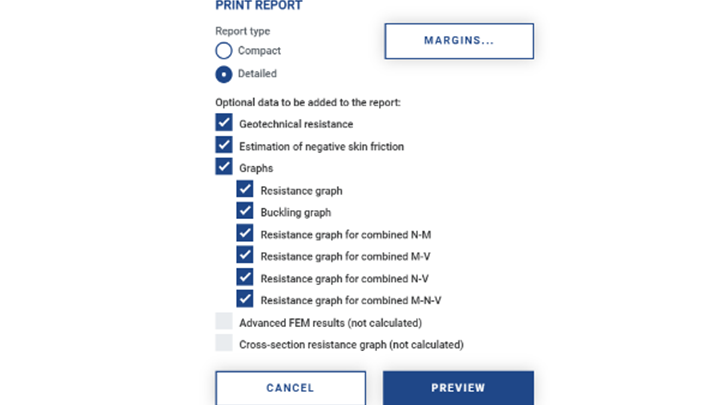

Uppskattningsvärdet för negativ mantelfriktion är ett valfritt val för PileCalcs utskrivbara detaljerade rapport. Det innebär att den kan läggas till eller tas bort från rapporten.

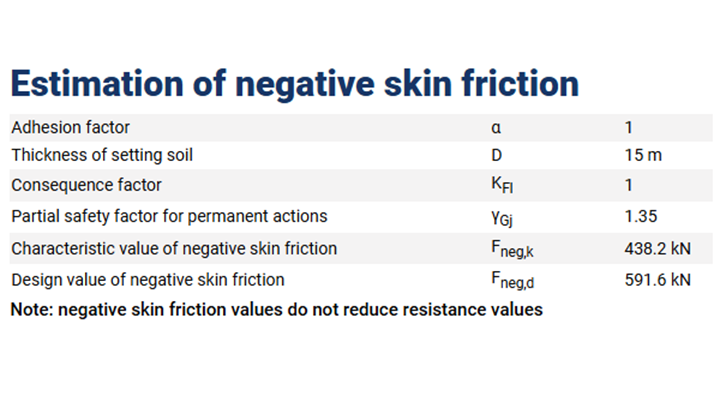

Den detaljerade rapporten visar de indata som används vid uppskattningen av negativ mantelfriktion och de motsvarande uppskattade lasterna.

Var du hittar PileCalc programmen

PileCalc och PileWallCalc programmen för SSABs pålprodukter finns tillgängliga kostnadsfritt på SSAB Tubular Design Tools SSAB Tubular Design Tools. På samma ställe hittar du även FrameCalc och FrameFEM designverktyg för stålkonstruktioner.

Mer information om RR^® och RD^® pålar och RD^® pålvägg www.ssab.se/infra
