Useimmat teräkset eivät säilytä alkuperäisiä kovuus- ja sitkeysominaisuuksiaan korkeille lämpötiloille altistuttuaan. Toolox® ei kuitenkaan ole yksi niistä. Toolox® voidaan kuumentaa jopa 590 °C:seen ilman, että sen kovuusominaisuudet kärsivät.
Toolox®-teräksen erinomaiset lämmönkestävyysominaisuudet tekevät siitä ihanteellisen ratkaisun valu- ja taontatyökaluihin sekä terästehtaiden, sementtiteollisuuden ja voimalaitosten työkaluihin ja koneenosiin ja muihin käyttökohteisiin, joissa materiaaleja käsitellään erittäin korkeissa lämpötiloissa.

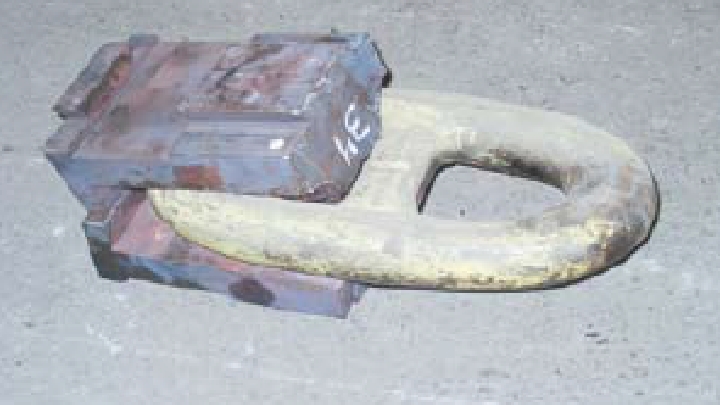

Toolox® 44 -terästä käytetään kuumataontamuoteissa ketjun tuotannossa. Ketjuteräs kuumennetaan noin 890°C:n lämpötilaan ennen taontaa, ja muotti on jatkuvasti 400–500 °C:n lämpötilassa.

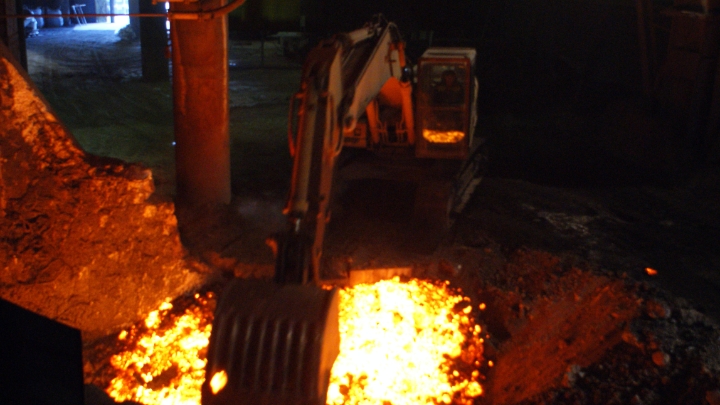

Toolox® 44 -teräksestä valmistetut kauhat kestävät kuuman kuonan käsittelyn aiheuttamaa kulumista ja kuumuutta ilman, että teräs menettää ominaisuuksiaan.

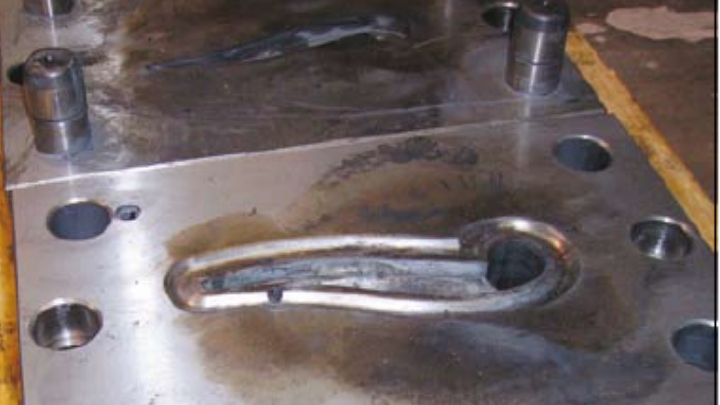

Messinkikahvat puristetaan Toolox® 44 -muotilla yhdellä iskulla 730–750 °C:n lämpötilassa.

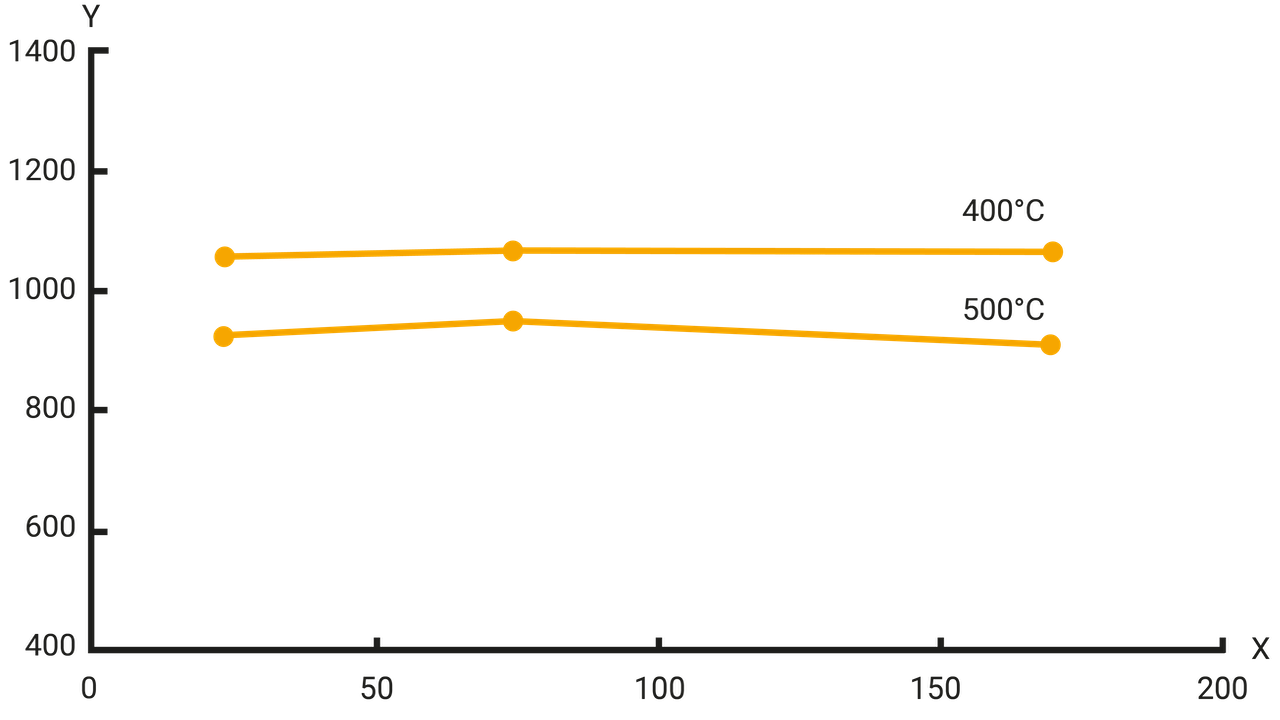

Y = Rc0.2 (MPa)
X = Pitoaika (h)
Toolox® 44 -teräksen puristuksen myötöraja korkeissa lämpötiloissa ja pitkän pitoajan jälkeen.

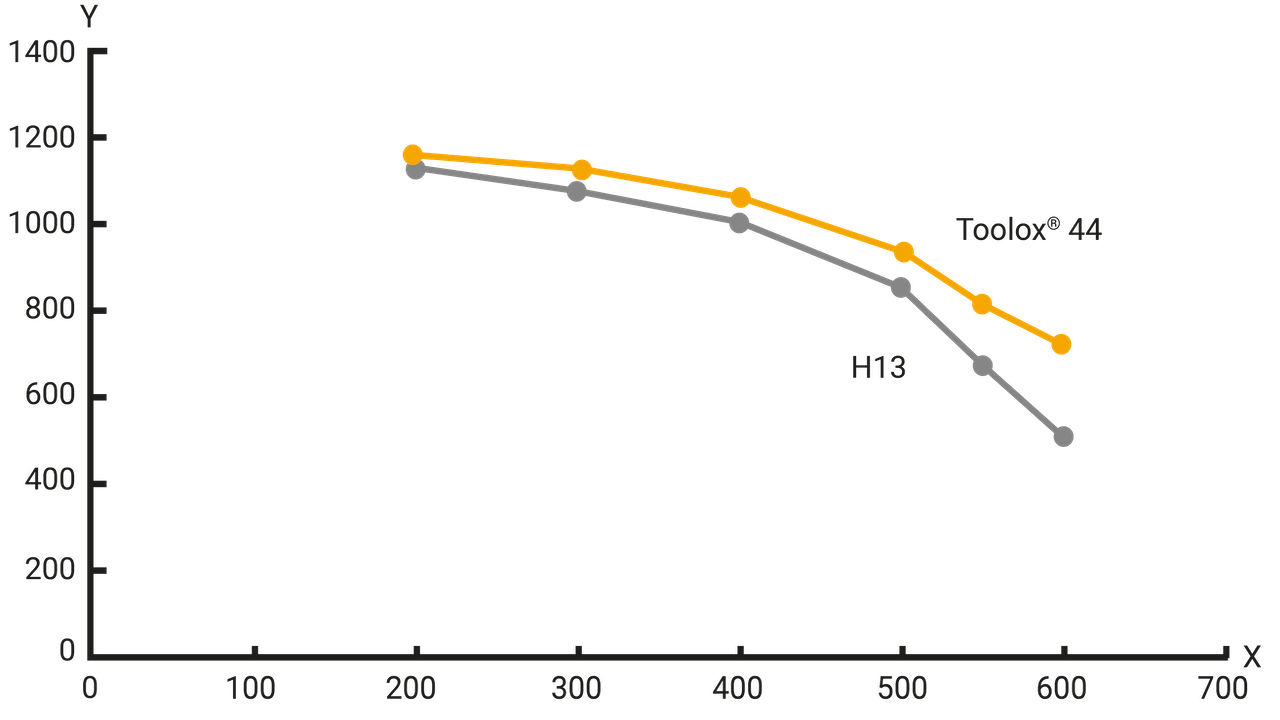

Y = Rp0.2 (MPa)
X = Testilämpötila (°C)
Toolox® 44 -teräksen myötölujuus on parempi korkeissa lämpötiloissa verrattuna standardinmukaiseen H13-teräkseen.

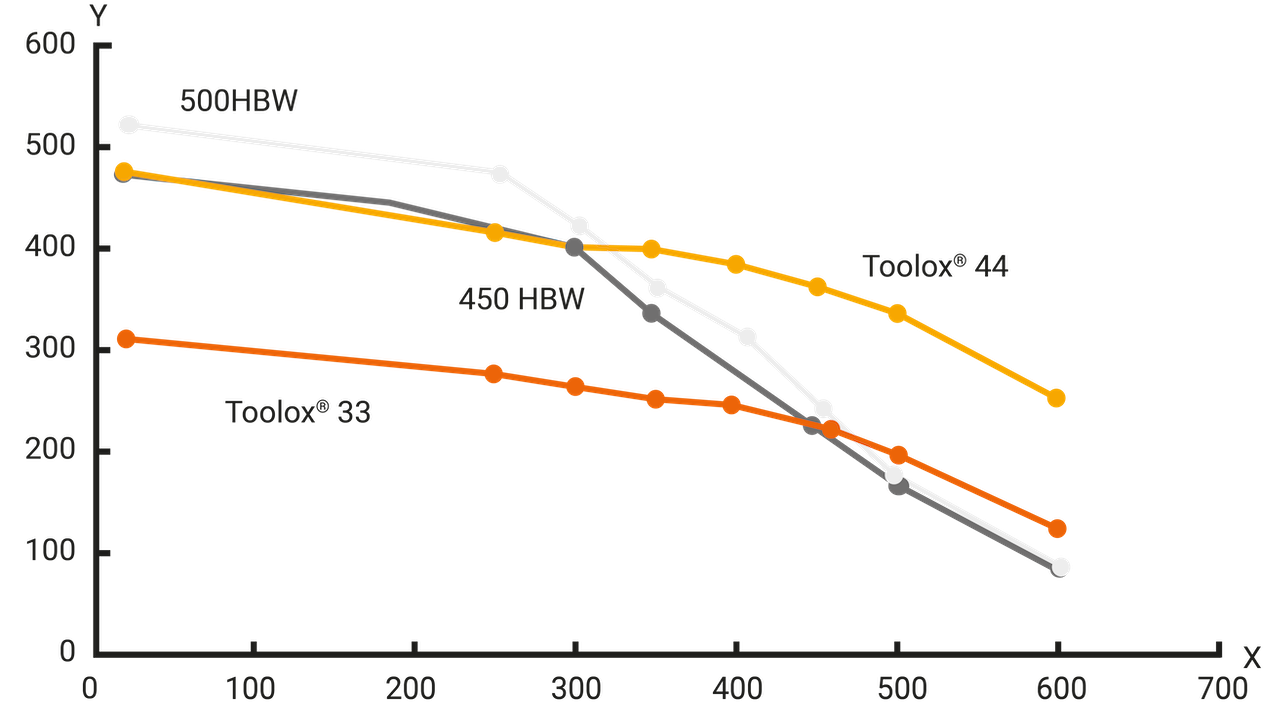

Y = Kovuus (HBW)
X = Lämpötila (°C)
Sekä Toolox® 33- että Toolox® 44 -teräksillä on parempi kulutuskestävyys kuumissa olosuhteissa kuin nuorrutetuilla 450 HBW:n ja 500 HBW:n kulutusteräksillä.

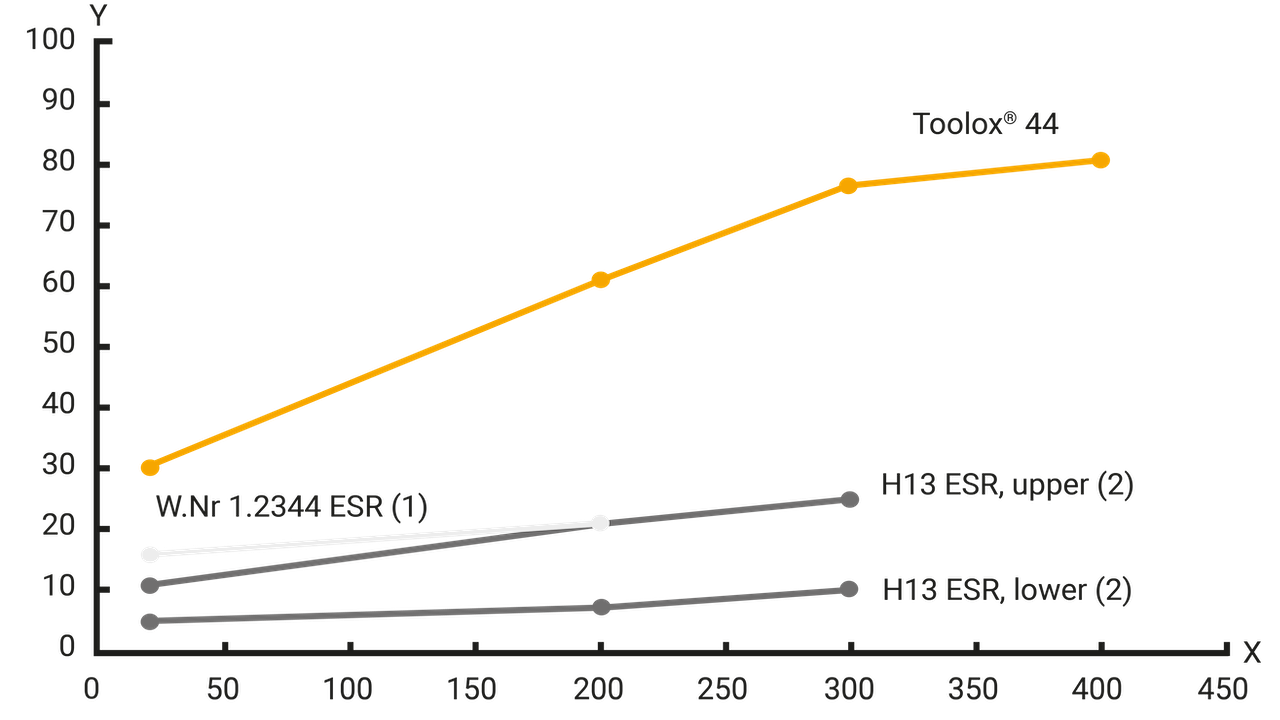

Y = Charpy-V-iskusitkeys (J)
X = Testilämpötila (°C)
Toolox® 44 -teräksen sitkeys on huomattavasti parempi kuin perinteisten koneistettavien työkaluterästen sekä huoneenlämmössä että korkeissa lämpötiloissa.
Kaikki SSAB:n Toolox®-koneenrakennus- ja -työkaluteräksestä
Lataa PDFToolox®-terästä on helppo hitsata ja leikata. Parhaat käytännöt käydään läpi esitteessä.
Lataa PDFToolox on karkaistu ja päästetty teräs, joka on helposti koneistettavissa ja jolla voidaan valmistaa osia ilman aikaa vievää ja kallista lämpökäsittelyä.
Lataa PDF
