Lämpökäsitelty Toolox®-teräs kestää kulutusta
Kovan teräksen valmistaminen on helppoa, jos kovuus on ainoa kriteeri. Hankalaa sen sijaan on valmistaa terästä, joka on sekä kovaa että sitkeää. Kuten Toolox®-terästä. Kovuus takaa pitkän käyttöiän myös erittäin kuluttavissa käyttökohteissa ja sitkeys erinomaisen murtumis- ja väsymiskestävyyden.
Kovuus ja sitkeys
Toolox®-teräs on kovaa kauttaaltaan
Kaikkien Toolox®-teräslaatujen kovuus on kauttaaltaan sama. Toolox®-levyistä ja -pyörötangoista voidaan koneistaa miten monimutkaisia kappaleita tahansa – kovuus on kauttaaltaan aina yhtä hyvä.

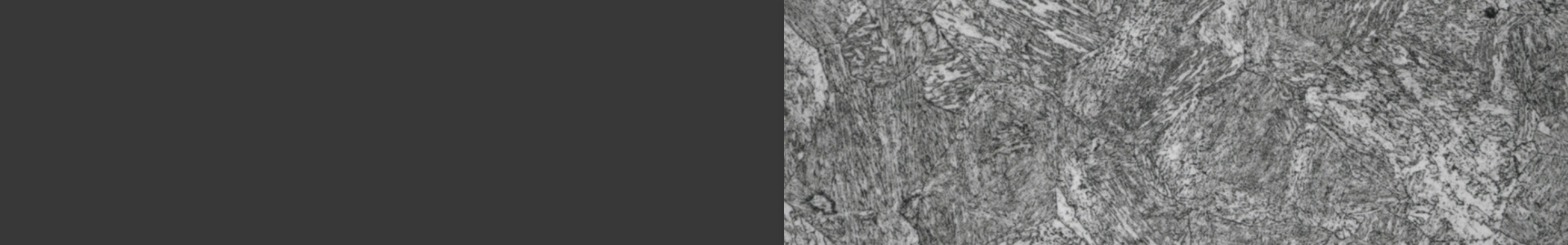

Toolox®-teräksen kiderakenne on hienorakeinen ja martensiittinen, sillä teräs on karkaistu suurella jäähdytysnopeudella. Hieno raekoko takaa erinomaisen sitkeyden.

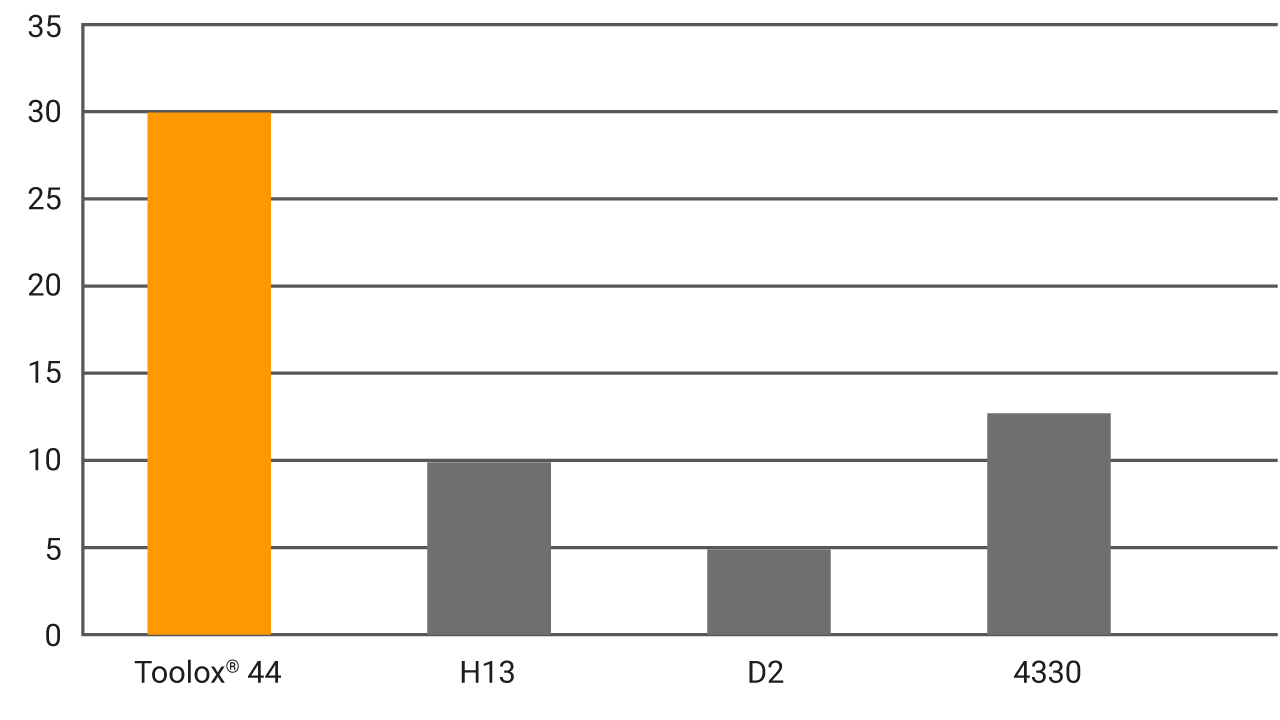

Iskusitkeys, Charpy-V (J), 20 °C:ssa
Taulukossa on esitetty Toolox® 44 -teräksen sitkeys verrattuna tavallisiin 45–55 HRC kovaksi lämpökäsiteltyihin työkaluteräksiin. Toolox®-teräksen sitkeysarvot -20 °C:ssa on ilmoitettu tuotetiedoissa.
| Laatu | Kovuus (HB) | Myötölujuus (MPa) | Murtolujuus (MPa) | Venymä A5 (%) | Sitkeys, +20 °C (J) |
|---|---|---|---|---|---|
| Toolox® 33 | 275–325 | 850 | 980 | 14 | 100 |
| Toolox® 44 | 410–475 | 1 300 | 1 450 | 13 | 30 |
Toolox® 33 -teräksen nimelliskovuus on 300 HBW. Toolox® 44 -teräksen nimelliskovuus on 45 HRC, mikä tekee siitä maailman kovimman lämpökäsitellyn työkaluteräksen. Kaikkien Toolox®-teräslaatujen tietolomakkeet ovat saatavilla täällä.
”Vaihdoimme 56-HRC-kovasta 1.2379-teräksestä Toolox® 44 -teräkseen. Toisin kuin aiemman materiaalin kanssa, Toolox® 44 -teräksestä valmistettu muottityökalu ei halkeile 5 000 kappaleen jälkeen, eikä siinä näy kulumisen merkkejä yli 40 000 kappaleenkaan jälkeen.”
Lue, miksi Toolox® päihittää kaikki haasteet
Kaikki SSAB:n Toolox®-koneenrakennus- ja -työkaluteräksestä
Lataa PDF
Lue kaikki Toolox®-teräksen hitsaus- ja leikkaussuositukset
Toolox®-terästä on helppo hitsata ja leikata. Parhaat käytännöt käydään läpi esitteessä.
Lataa PDF
Lue lisää Toolox®-teräksen koneistuksesta
Toolox® on karkaistu ja päästetty teräs, joka on helposti koneistettavissa ja jolla voidaan valmistaa osia ilman aikaa vievää ja kallista lämpökäsittelyä.
Lataa PDF
