Grupul de produse Strenx® 700
Strenx® 700 este un grup de oțeluri structurale cu o rezistență la curgere minimă între 650 și 700 MPa (94-101 ksi), în funcție de grosime.
Comandați material de probă
APLICAȚII ADECVATE
Gamă largă de structuri portante
TIPUL DE PRODUSE
Placă, foaie, rolă și rolă îngustă
INTERVAL DE GROSIMI
0,7-160 mm (0,028”-6,299”)
O gamă largă de oțeluri de înaltă rezistență pentru structuri pretențioase
STRENX® 700 E
Aplicațiile tipice includ structuri portante dificile.
Tenacitate la impact: 69 J la -40 °C (51 ft-lb la -40°F)
Placă: 4-160 mm (0,157”-6,299”)
Standard: EN 10025-6 S690QL Test la impact la -40°C (-40°F)
Format: Placă
STRENX® 700MC D
Aplicațiile tipice includ structuri portante dificile.
Tenacitate la impact: 40 J la -20 °C (30 ft-lb la -4°F)
Fâșie laminată la cald: 2-10 mm
Standard: EN 10149-2 S700MC Test la impact la -20°C (-4°F)
Format: Foaie, rulou și rulou taiat fasii
STRENX® 700MC E
Aplicațiile tipice includ structuri portante dificile în condiții de frig.
Tenacitate la impact: 27 J la -40°C (20 ft-lb la -40°F)
Fâșie laminată la cald: 2-10 mm
Standard: EN 10149-2 S700MC Test la impact la -40°C (-40°F)
Format: Foaie, rulou și rulou taiat fasii
STRENX® 700 F
Pentru structuri portante dificile în condiții de frig și extreme.
Tenacitate la impact: 27 J la -60 °C (20 ft-lb la -76°F)
Placă: 4-130 mm
Standard: EN 10025-6 S690QL1 Test la impact test la -60°C (-76°F)
Format: placă
STRENX® 700MC PLUS
Oțel structural de înaltă rezistență, cu proprietăți avansate de formare la rece și tenacitate la impact pentru aplicații solicitante.
Tenacitate la impact: 40 J la -60 °C (30 ft-lb la -76°F)
Fâșie laminată la cald: 3-12 mm
Standard: EN 10149-2 S700MC Test la impact la -60°C (-76°F)
Format: foaie
STRENX® 700 OME
Un oțel structural dezvoltat pentru a fi utilizat în structuri portante dificile din industriile offshore și navală.
Tenacitate la impact: 69 J la -40 °C (51 ft-lb la -40°F)
Placă: 4-130 mm (0,157" -5,18")
Standard: EN 10025-6 S690QL Test la impact la -40°C
Format: placă
STRENX® P700
Aplicațiile tipice sunt structuri portante dificile expuse la presiune și temperaturi ridicate.
Placă: 4-100 mm
Standard: EN 10 028-6 P690Q, P690QH, P690QL1 și P690QL2
Format: placă
STRENX® 700 CR
Aplicațiile tipice includ o gamă largă de componente și piese, de exemplu structuri portante.
Fâșie laminată la rece: 0,7-2,1 mm (0,028"-0,083")
Standard: Specificație SSAB
Format: foaie, rolă și rolă îngustă
STRENX® 700 CR W
Strenx® 700 CR W este un oțel rezistent la intemperii laminat la rece, cu o limită la curgere de 700 MPa, utilizat pentru a produce structuri portante mai ușoare.
Fâșie laminată la rece: 0,7 - 2,1 mm
Standard: Specificație SSAB
Format: Format: foaie, rolă și rolă îngustă
STRENX® 700 HR W
Pentru structuri rezistente la intemperii din transporturi, echipamente de ridicat și alte aplicații de susținere a sarcinilor.
Tenacitate la impact: 40 J la -20°C (30 ft-lb la -4°F)
Fâșii laminate la cald: 3,0 - 6,1 mm
Standard: EN 10149-2 S700MC
Format: Bandă laminată la cald
Strenx® 700 are performanțe superioare și inegalabile
Rezistența la curgere de 700 MPa (101 ksi) și peste este noua normalitate la proiectarea cu oțel de înaltă rezistență. Dacă folosiți un oțel de rezistență mai scăzută, probabil că produsele dvs. nu se ridică la potențialul lor.
Actualizarea la un oțel cu o rezistență mai mare la curgere lasă loc pentru modele cu performanțe mai ridicate, cu o capacitate portantă crescută. Tensiunile pot fi mai mari, ceea ce permite utilizarea unui oțel mai subțire. Avantaje:
• În funcție de punctul de plecare, proiectanții pot reduce până la 40 % din greutatea structurilor din oțel - și pot crește în continuare durata de viață din punct de vedere al oboselii.
• Dacă piesele sunt sudate, timpul de sudare și cantitatea de consumabile la sudură vor fi reduse semnificativ.
Actualizarea la un oțel cu o rezistență mai mare la curgere lasă loc pentru modele cu performanțe mai ridicate, cu o capacitate portantă crescută. Tensiunile pot fi mai mari, ceea ce permite utilizarea unui oțel mai subțire. Avantaje:
• În funcție de punctul de plecare, proiectanții pot reduce până la 40 % din greutatea structurilor din oțel - și pot crește în continuare durata de viață din punct de vedere al oboselii.
• Dacă piesele sunt sudate, timpul de sudare și cantitatea de consumabile la sudură vor fi reduse semnificativ.
Beneficii tipice de îmbunătățire
Strenx® 700MC este utilizat în mod obișnuit în soluții ușoare pentru șasiul remorcii. Îmbunătățirea șasiului remorcii de la un grad 350 utilizând Strenx® 700MC generează de regulă o reducere a greutății cu aproximativ 30 % a pieselor structurale ale șasiului. În funcție de designul șasiului, potențialul de reducere a greutății poate fi chiar mai mare, de până la 50 %. Strenx® 700MC îndeplinește sau depășește standardul EN 10149-2 pentru oțeluri S700MC.

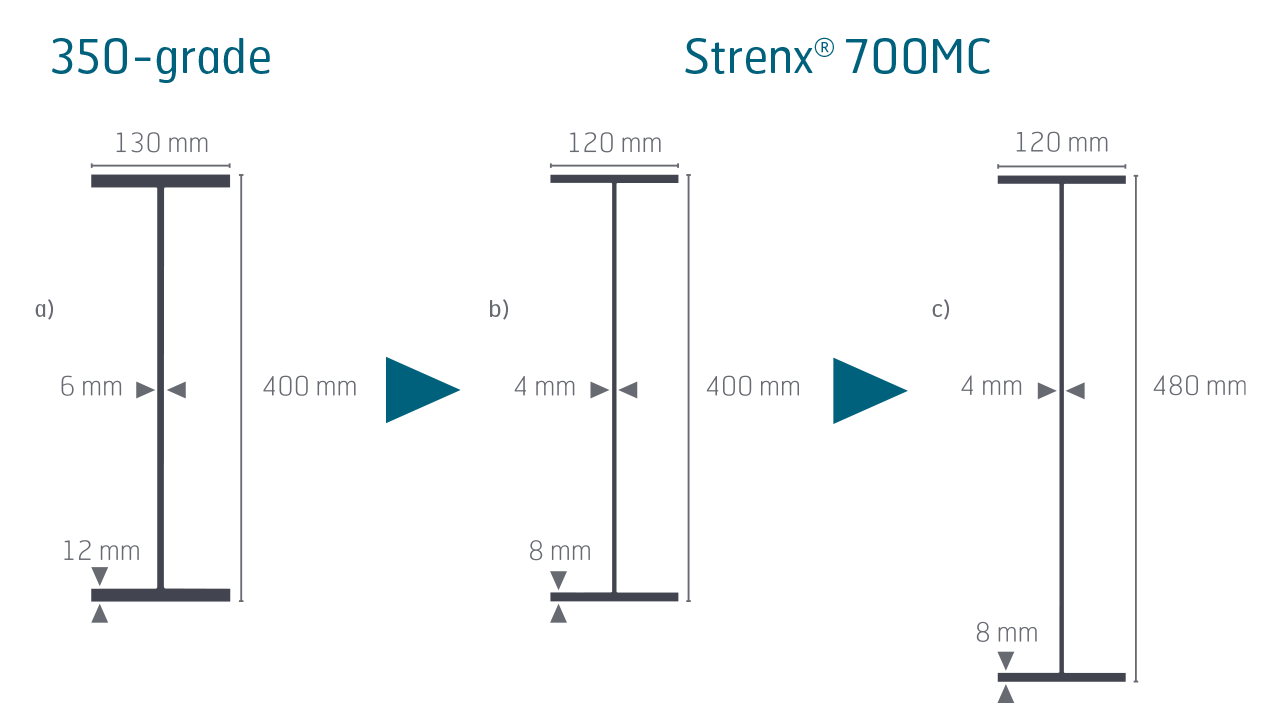

| Model original a) | Design ușor b) | Design ușor c) | |
|---|---|---|---|
| Gradul oțelului | S355 | Strenx® 700MC | Strenx® 700MC |
| Greutate, m [kg/m] | 42 | 27 | 30 |
| Moment de îndoire, M [kNm] | 286 | 306 | 369 |
| Moment de inerție, I [m4] | 140E-06 | 93E-06 | 140E-06 |
| Modul de secțiune, W [m3] |
72E-05 | 46E-05 | 58E-05 |
| Reducerea greutății, WR [%] | - | 36 | 30 |

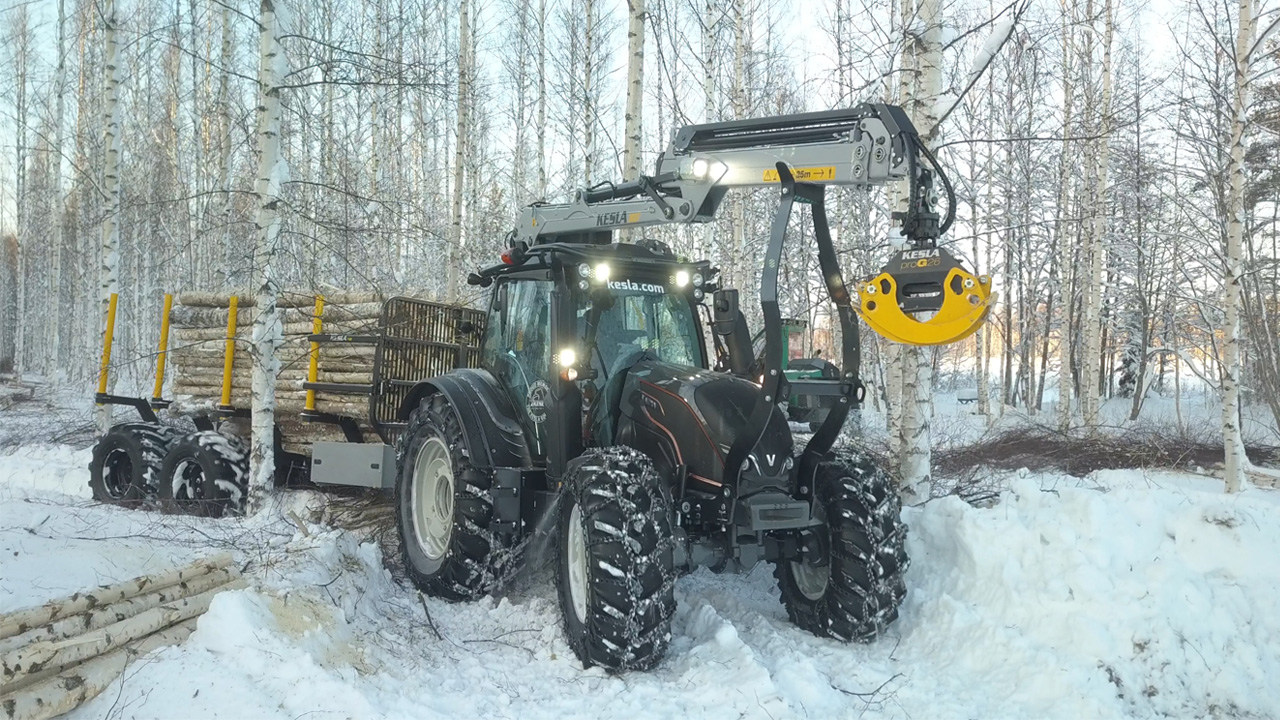

STUDIU DE CAZ
Design al macaralelor inovator pentru durabilitate extremă
Proiectarea macaralelor implică adesea un compromis între greutate și durabilitate. Strenx® 700 MC Plus a făcut posibilă proiectarea unei macarale mai ușoare, fără a compromite durabilitatea. Materialul prezintă o rezistență ridicată la temperaturi de până la -60°C (-76°F), făcând macaraua fiabilă și sigură chiar și în locații dure, cum ar fi Siberia.Realizate pentru performanțe predictibile în atelier

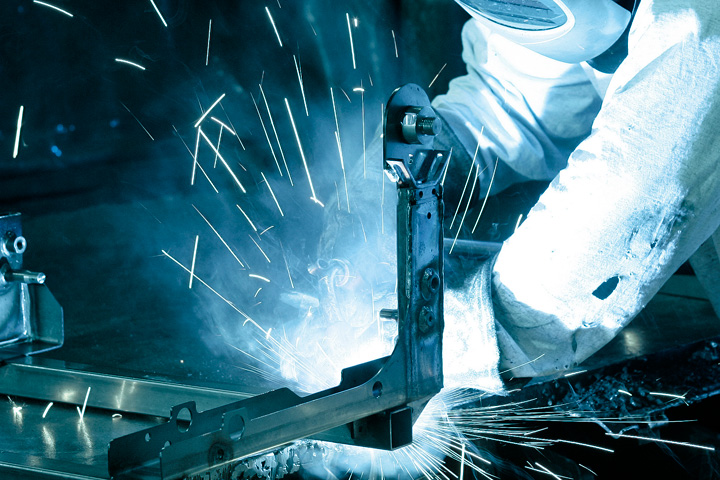

Sudare
Strenx® 700 poate fi sudat utilizând orice metodă de sudare convențională. Sudura MAG este cea mai uzuală tehnică în prezent, deoarece este foarte ușor de automatizat pentru productivitate mare

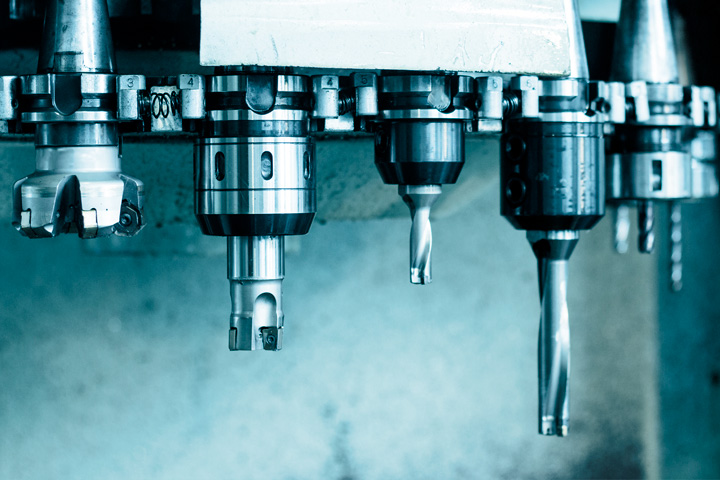

Prelucrarea prin frezare
Strenx® 700 poate fi prelucrat de regulă fără echipamente speciale. Pentru găurire, zencuire, filetare, strunjire și frezare se recomandă mașini stabile, echipate cu scule din oțel rapid și oțel cu carburi.

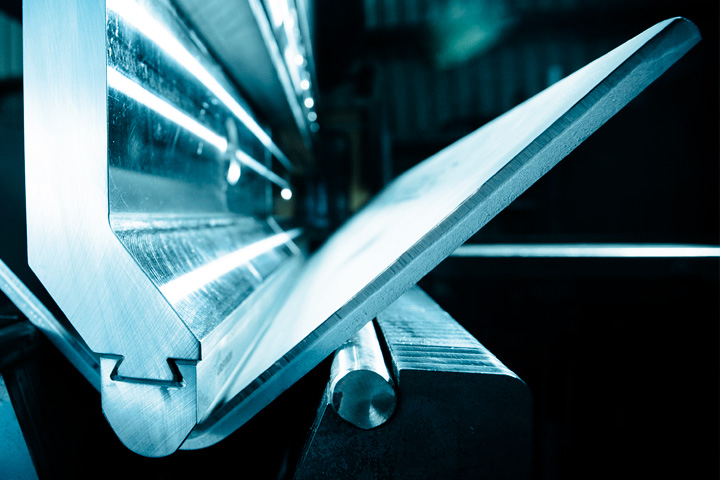

Îndoire
Îndoirea liberă și îndoirea prin roluire a plăcii și benzii din oțel Strenx® pot fi realizate utilizând un echipament standard de îndoire. Proprietățile uniforme, toleranțele restrânse de grosime și calitatea ridicată a suprafeței asigură un proces de îndoire previzibil.

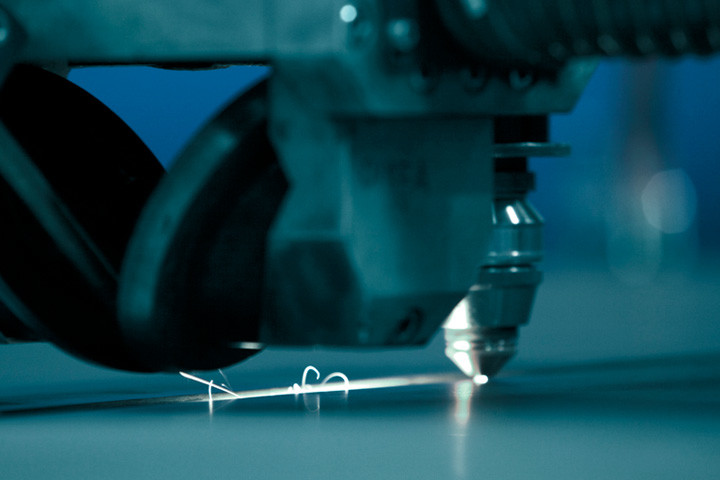

Tăiere termică
Îndoirea liberă și îndoirea prin roluire a plăcii și benzii din oțel Strenx® pot fi realizate utilizând un echipament standard de îndoire. Proprietățile uniforme, toleranțele restrânse de grosime și calitatea ridicată a suprafeței asigură un proces de îndoire previzibil.

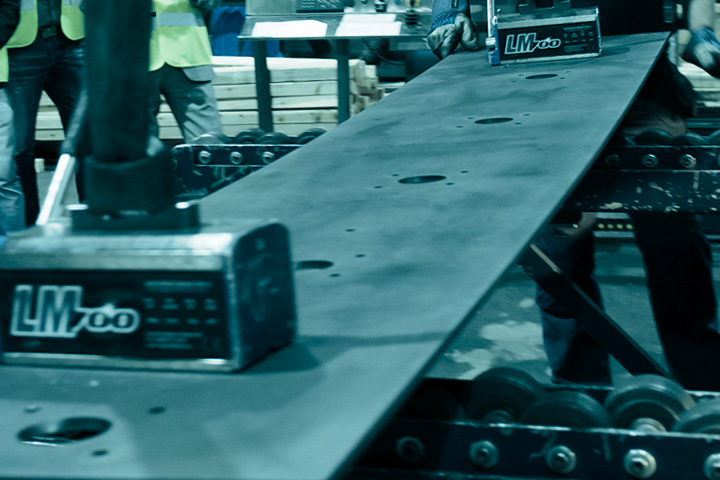

Tăiere mecanică
Tăierea mecanică a oțelului Strenx® 700 subtire se realizează cel mai bine cu ghilotina. Acordați atenție reglajelor mașinii de tăiat. Cei mai importanți factori sunt jocul, unghiul de tăiere și duritatea cuțitului. Înainte de a tăia placa, aceasta trebuie lăsată să se încălzească în întreaga sa masă la aproximativ +20°C (68°F).

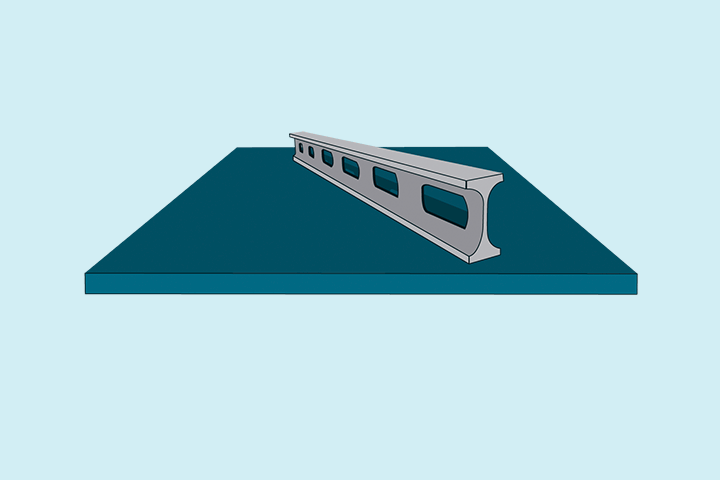

Garanțiile Strenx®
Garanţiile Strenx® includ toleranțe restrânse ale grosimii, planeității și razei de îndoire. Toleranțele stricte ale grosimii permit cunoașterea exactă a greutății. Drept urmare, vă puteți reduce marjele de siguranță. Grosimea exactă într-o placă și între plăci asigură o performanță sigură și previzibilă în atelier.
Produse și grosimi Strenx® 700
| Produse standard Strenx® 700 |
Interval grosimi [mm] | Conformitate cu standardele | Formate | Produse tipice fabricate cu Strenx® |
||
|---|---|---|---|---|---|---|
| Placă | Tablă laminată la cald | Tablă laminată la rece | ||||
| Strenx® 700 E | 4-160 | --- |
--- | EN 10025-6 S690QL Test la impact la -40°C | Plăci | Structuri portante solicitate |
| Strenx® 700 F | 4-130 | --- | --- | EN 10025-6 S690QL1 Test la impact la -60°C | Plăci | Structuri portante dificile în condiții de frig și condiții extreme |
| Strenx® 700 OME | 4-130 | --- | --- | EN 10025-6 S690QL Test la impact la -40°C |
Plăci | Structuri portante dificile în industriile offshore și navală |
| Strenx® 700MC D | --- | 2-10 | --- | EN 10149-2 S700MC Test la impact la -20°C | Foi, rulouri și bobine | Gamă largă de structuri |
| Strenx® 700MC E | --- | 2-10 | --- | EN 10149-2 S700MC Test la impact la -40°C |
Foi, rulouri și bobine | Gamă largă de structuri |
| Strenx® 700MC Plus | --- | 3-12 | --- | EN 10149-2 S700MC Test la impact la -60°C |
Foaie de tablă | Structuri care necesită capacitate de formare extremă și tenacitate la impact |
| Strenx® 700 CR | --- | --- | 0,7-2,1 | Specificație SSAB | Foi, rulouri și bobine | Gamă largă de structuri |
| Strenx® P700 | 4-100 | --- | --- | EN 10028-6 P690Q, P690QH, P690QL1, P690QL2 | Plăci | Oțel pentru vase sub presiune utilizat pentru structurile portante dificile expuse la presiune și la temperaturi ridicate |
| Strenx® 700 CR W | --- | --- | 0,7-2,1 |
Specificație SSAB | Foi, rulouri și bobine | Cele mai ușoare structuri portante |
| Strenx® 700 HR W | --- | 3,0-6,0 | --- | EN 10149-2 S700MC, test la impact la -20°C | Foi, rulouri și bobine | Pentru structuri rezistente la intemperii din transporturi, echipamente de ridicat și alte aplicații de susținere a sarcinilor. |
