PileCalc ohjelman Advanced FEM osiota päivitetty

Paalun yläpään vaakasuuntaisen tuennan määrittelyä on parannettu. Uusilla valintamahdollisuuksilla voidaan määrittää erilainen tuenta paalun lähtömuodon laskennalle sekä varsinaiselle nurjahduslaskennalle. Näin ollen uudet valinnat mahdollistavat entistä tarkemman ja monipuolisemman laskennan.

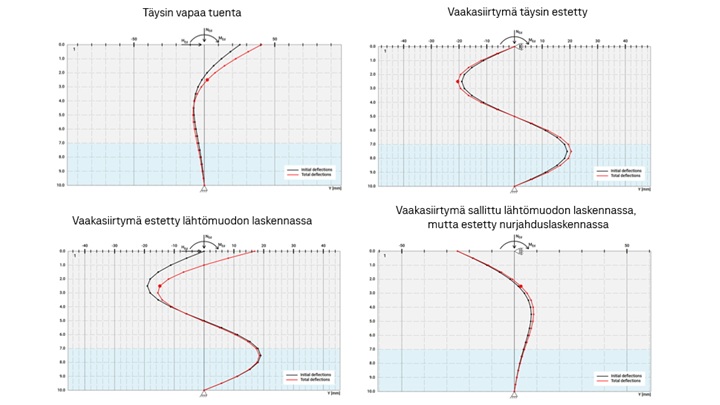

Päivitetty tukimäärittely mahdollistaa seuraavat erilaiset vaakasuuntaset tuennat paalun yläpäälle:

• Täysin vapaa tuenta.
  Paalun yläpäätä ei ole tuettu vaakasuunnassa paalun lähtömuodon laskennassa eikä varsinaisessa nurjahduslaskennassa. Paalun yläpäällä saattaa olla kohtalaisen suuri vaakasiirtymä jo lähtömuodossa.


• Vaakasiirtymä täysin estetty.
  Paalun yläpää ei pääse siirtymään missään vaiheessa laskentaa. Tämä on normaali tilanne rakenteissa, joissa rakenteen vaakakuormia ei johdeta pystysuorille paaluille.


• Vaakasiirtymä estetty lähtömuodon laskennassa.
  Paalun nurjahduksen lähtömuoto lasketaan yläpää vaakasuunnassa tuettuna ja vaakasuuntainen siirtymä sallitaan varsinaisessa nurjahduslaskennassa. Tämä laskentamalli on paras tilanteille, joissa vaakakuormia johdetaan pystypaaluille.


• Vaakasiirtymä sallittu lähtömuodon laskennassa mutta estetty nurjahduslaskennassa.
  Lähinnä teoreettinen tapaus. Saattaa olla mahdollinen jossain harvinaisissa tilanteissa.


• Vaakatuenta perustuksella.
  Kun vaakasiirtymää ei ole estetty, on mahdollista valita käyttöön perustukselta saatava vaakasuuntainen tuenta. Tällöin määritellään perustuksen vaakasuuntainen epälineaarinen voima-siirtymä yhteys.

Mistä PileCalc-ohjelma löytyy

PileCalc ja PileWallCalc ohjelmistot SSAB:n paalutuotteille ovat käytettävissä ilmaiseksi sivustolla SSAB Tubular Design Tools. Samasta paikasta löydät myös FrameCalc ja FrameFEM teräsrakenteiden suunnittelutyökalut.

Lisää tietoa RR^®- ja RD^®-paaluista sekä RD^®-paaluseinästä on osoitteessa www.ssab.fi/infra
