Päivitetyt ohjeet Combi-seinille ja pientalojen perustuksille

Combi-seinien pikavalintataulukot

Ohje sisältää valmiiksi lasketut kestävyystaulukot erilaisille combi-seinille. Combi-seinät ovat tukiseinärakenteita, joissa teräksistä putkipaaluista tehdyt primääripaalut on yhdistetty teräsponteista tehtyjen sekundääripaalujen kanssa ja näin on muodostettu suuren kestävyyden ja jäykkyyden omaava tukiseinä. Combi-seinä käytetään pääasiassa satamissa laitureiden tukiseinärakenteissa.

Ohjeen suurimmat päivitykset ovat:

• varmuuskerroin 1,2 tietyn suhteellisen hoikkuuden paaluille
• 23 mm ainevahvuuden paalut on poistettu taulukoista
• lisätty S460MH materiaali.

Syy varmuuskertoimen arvon 1,2 käyttämiselle on CEN/TC250 antama (22.11.2024) suositus käyttää vähintään arvoa 1,2, kun suhteellinen hoikkuus λ_x on hoikkuus alueen λ_x0 ja λ_xp välillä. Tausta suositukselle on suoritetuissa vertailulaskelmissa havaitut epäkonservatiivisuudet.

Ohje sisältää taulukot seuraaville combi-seinätyypeille:

• kaksi U-ponttia, yhden pontin leveys 600 mm
• kolme U-ponttia, yhden pontin leveys 600 mm
• kaksi Z-ponttia, yhden pontin leveys 700 mm
• kaksi Z-ponttia, yhden pontin leveys 770 mm
• kaksi Z-ponttia, yhden pontin leveys 800 mm.

Taulukkoarvot on laskettu EN 1993-5 annettujen mitoitusohjeiden mukaisesti siten, että primääripaalut toimivat kantavina rakenteina maan- sekä vedenpainetta vastaan ja tarvittaessa myös pystykuormia kantavina rakenteina. Sekundääripaalut ainoastaan täyttävät primääripaalujen välisen tilan ja vievät maan- ja vedenpaineen kuormitukset primääripaaluille.

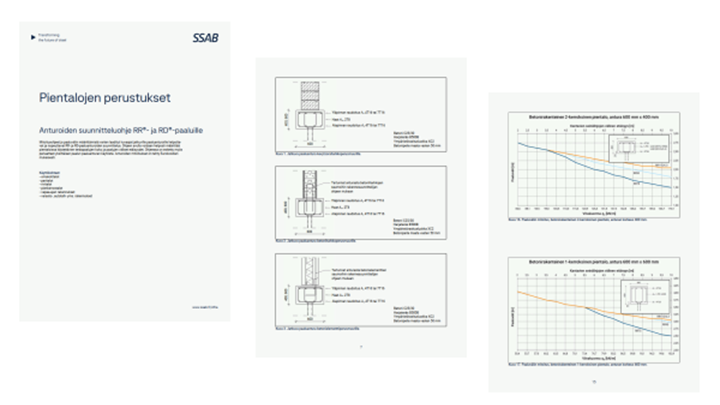

Pientalojen perustukset – Anturoiden suunnitteluohje RR^®- ja RD^®-paaluille

Suunnitteluohje sisältää ohjetekstiä sekä valmiiksi laskettuja kuvaajia pientalojen betonirakenteisten anturapalkkien valitsemiseksi. Ohje on saatavilla ainoastaan suomeksi ja laskennat on laadittu Suomen kansallisten liitteiden mukaisesti.

Päivitys sisältää ainoastaan pieniä korjauksia. Selkein muutos on RRs125/6.3 paalukoon poistaminen ohjeesta.

Mistä ohjeet on ladattavissa

Kaikki SSAB:n paalutuotteiden ladattavissa olevat materiaalit voi ladata alla olevien linkkien sivuilta:

Englanniksi
Suomeksi
Ruotsiksi

Lisää tietoa RR^®- ja RD^®-paaluista sekä RD^®-paaluseinästä www.ssab.fi/infra
