Vakiopaaluanturoiden ohje päivittynyt

09.2.2023 8.12 CET
Vakiopaaluanturoiden ohje sekä siihen liittyvä Tekla komponentti ja .dwg tiedostot ovat päivittyneet. Ohjeessa on valmiiksi mitoitetut paaluanturat 2, 3, 4 ja 5 paalun ryhmille.

Vakiopaaluanturoiden ohje

Ohjeessa on nyt paaluanturat myös pitkille paaluille. Paalutusohjeen PO-2016 mukaan paalujen välinen etäisyys riippuu paalupituudesta. Yleisimmille paalupituuksille, L< 40 m, tämä on otettava huomioon paalukoosta RR245 alkaen. Ohjeen uudessa versiossa on omat anturat lyhyille ja pitkille paaluille paalukooilla RR245, RR270 ja RR320. RR400 paalukoolle on kolme erilaista anturaa riippuen paalupituuksista.

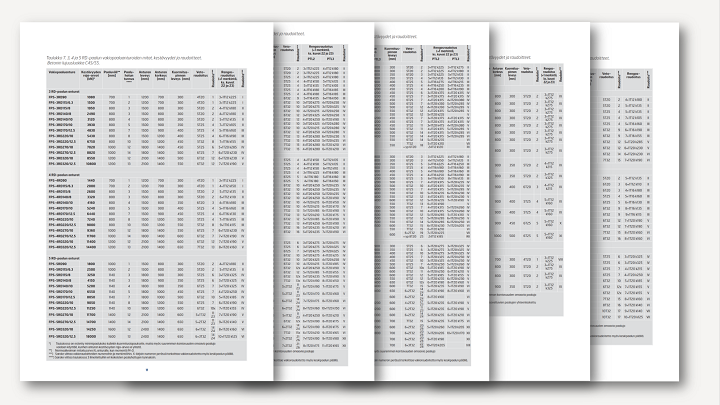

Kuva. Ohjeen taulukot antavat muun muassa vaaditut paaluvälit, anturoiden mitat sekä raudoitukset anturoille.

Kuva. Ohjeessa on myös kuvaajat anturoiden kaatumisvarmuuden tarkistamiseksi tilanteissa, joissa anturaan kohdistuu sekä normaalivoimaa että momenttia.

Ohje noudattaa Eurokoodi suunnittelujärjestelmää, sen Suomen kansallisia liitteitä sekä muita kansallisia suunnitteluohjeita. Kansallisissa liitteissä annetuilla eri kertoimien arvoilla on vaikutusta sekä paalujen että paaluanturoiden kestävyyksiin, jolloin ohjetta voi noudattaa vain Suomessa.

Vakiopaaluantuoiden ohjeen voi ladata täältä täältä.

Vakiopaaluanturoiden Tekla komponentti

Ohjeen lisäksi myös siihen liittyvä Tekla komponentti on päivitetty. Komponentti mahdollistaa vakiopaaluanturoiden nopean 3D mallintamisen Tekla Structures ohjelmalla. Komponentti on yhteensopiva Teklan version 2019.0 ja uudempien kanssa.

Kuva. Viiden RRs320/12.5 paalun vakiopaaluanturat, vasemmalla lyhyillä paaluilla ja oikealla pitkillä paaluilla.

Tekla komponentti on ladattavissa Teklan lataussivustolta warehouse.tekla.com.

AutoCAD .dwg tiedostot vakiopaaluanturoista

Vakiopaaluanturoista on laadittu myös .dwg tiedostot. Ne on myös päivitetty ja ne ovat ladattavissa SSAB sivustolta.
AutoCAD .dwg tiedostot voi ladata täältä.

Kuva. Neljän RRs270/12.5 paalun vakiopaaluantura paalupituudelle 25...40 metriä.

Lisätietoa RR®- ja RD®-paaluista sekä RD®-paaluseinästä www.ssab.fi/infra
