La mayoría de los aceros no pueden mantener la dureza después de su exposición a altas temperaturas. Afortunadamente, Toolox® no es como la mayoría de aceros. Incluso si se calienta hasta 590 °C, Toolox® conserva su dureza original cuando se enfría.
Programa de productos Contactar con ventas
Las propiedades de alta temperatura de Toolox® lo convierten en el acero perfecto para matrices de fundición y forjado, para herramientas y componentes de máquinas en acerías, industrias del cemento, centrales eléctricas y otras áreas donde los materiales se manipulan a temperaturas muy altas.

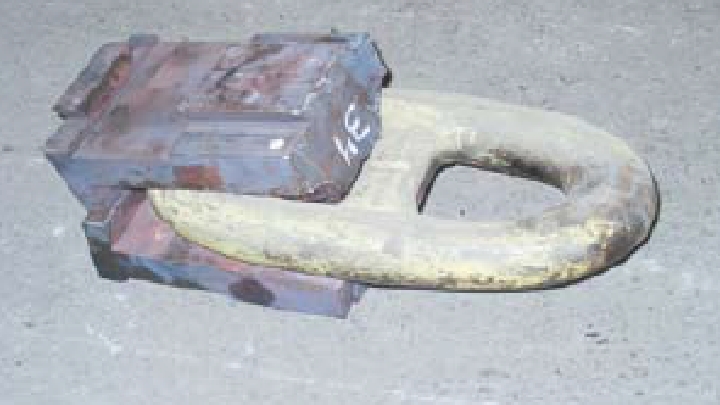

Toolox® 44 se utiliza en una matriz de forjado en caliente para la producción de cadenas. La cadena de acero se calienta a unos 890 °C antes del forjado y la matriz funciona continuamente a 400-500 °C.

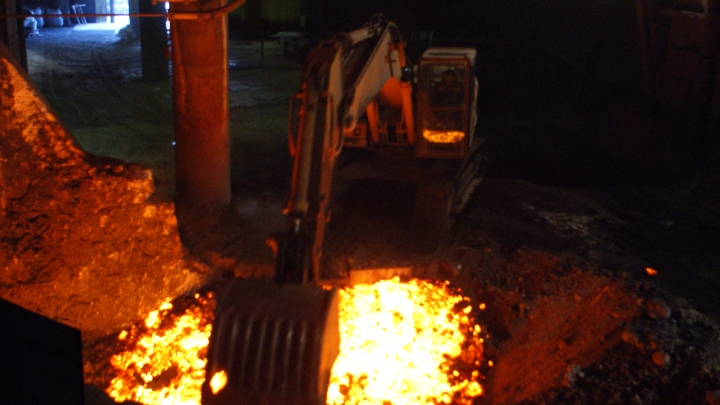

Los cangilones fabricados con Toolox® 44 pueden soportar tanto el desgaste como el calor al manipular escorias calientes sin perder sus propiedades.

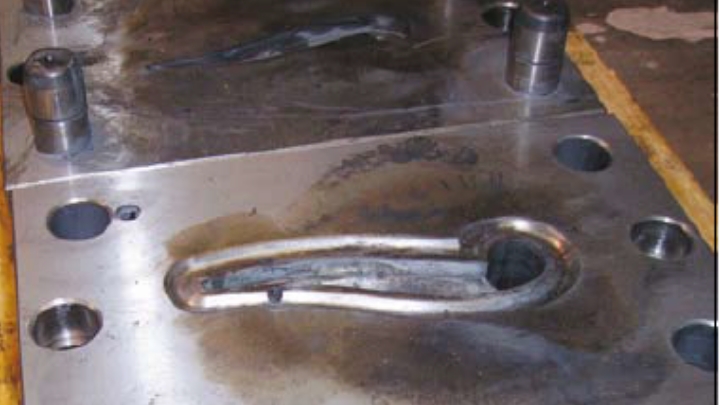

Los mangos de latón se presionan en una matriz Toolox® 44 en una carrera a 730-750 ºC.

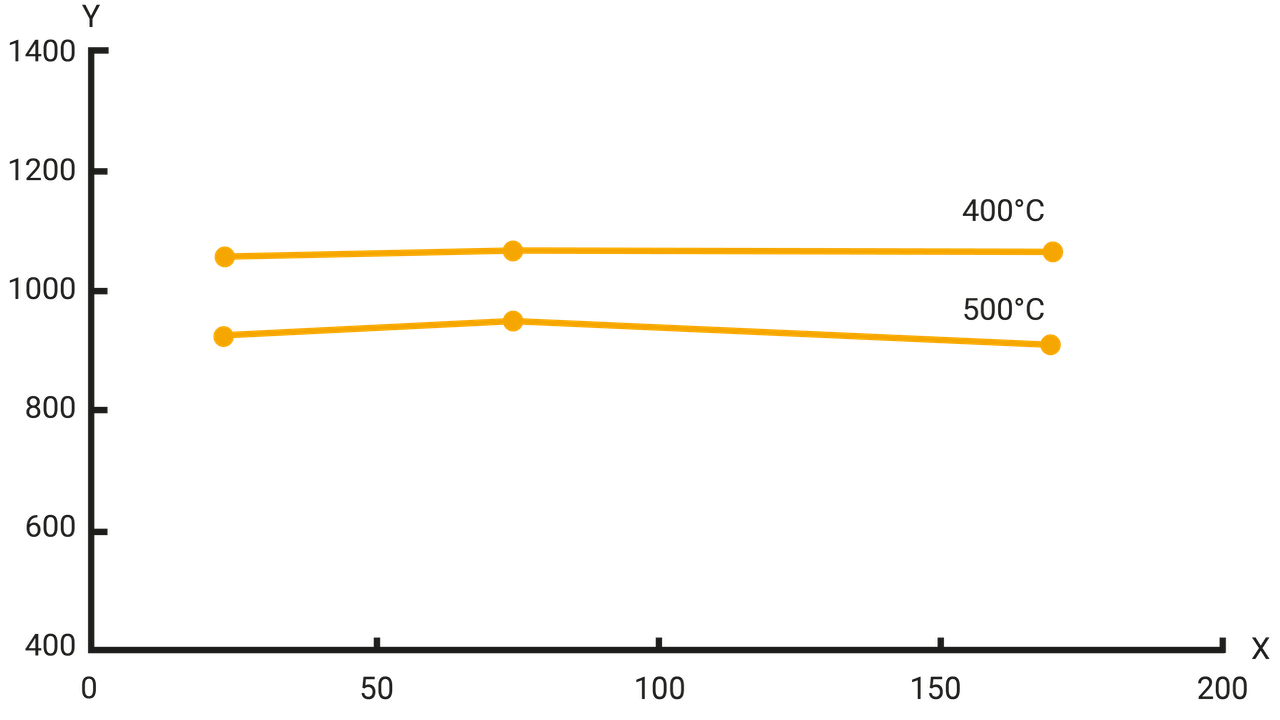

Y = Rc0,2 (MPa)
X = Tiempo de remojo (horas)
Límite elástico de compresión de Toolox® 44 a temperaturas elevadas y tras periodos prolongados de remojo.

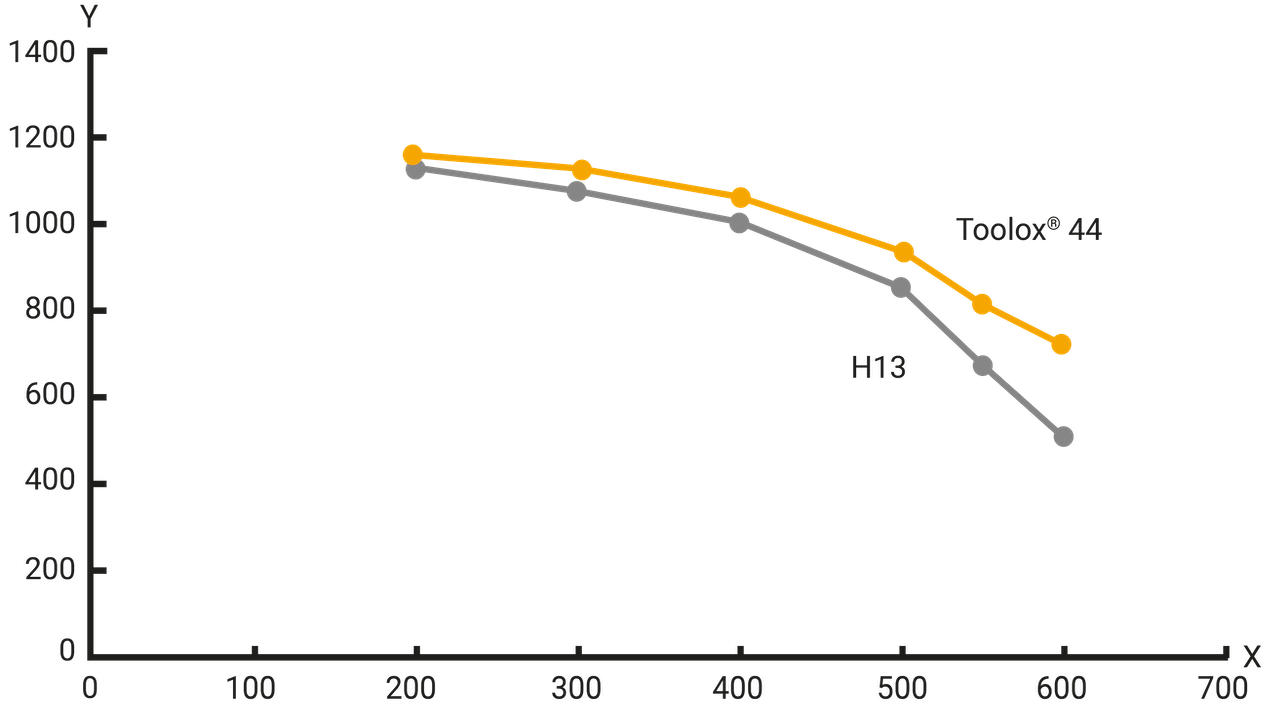

Y = Rp0,2 (MPa)
X = Temperatura de prueba (°C)
Toolox® 44 tiene un límite elástico mejor a temperaturas elevadas que el acero estándar H13.

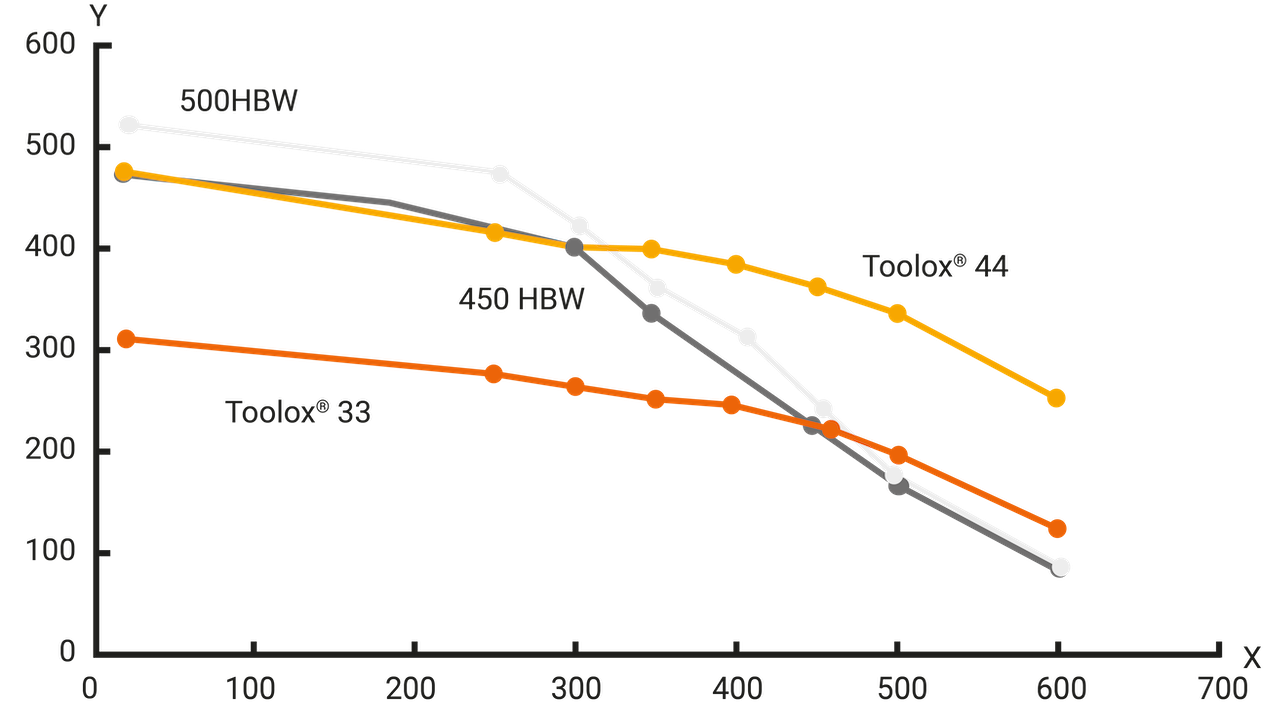

Y = Dureza (HBW)
X = Temperatura (°C)
Tanto Toolox® 33 como Toolox® 44 tienen una mejor resistencia al desgaste en caliente que los aceros Q&T 450 HBW y 500 HBW resistentes a la abrasión a temperaturas elevadas.

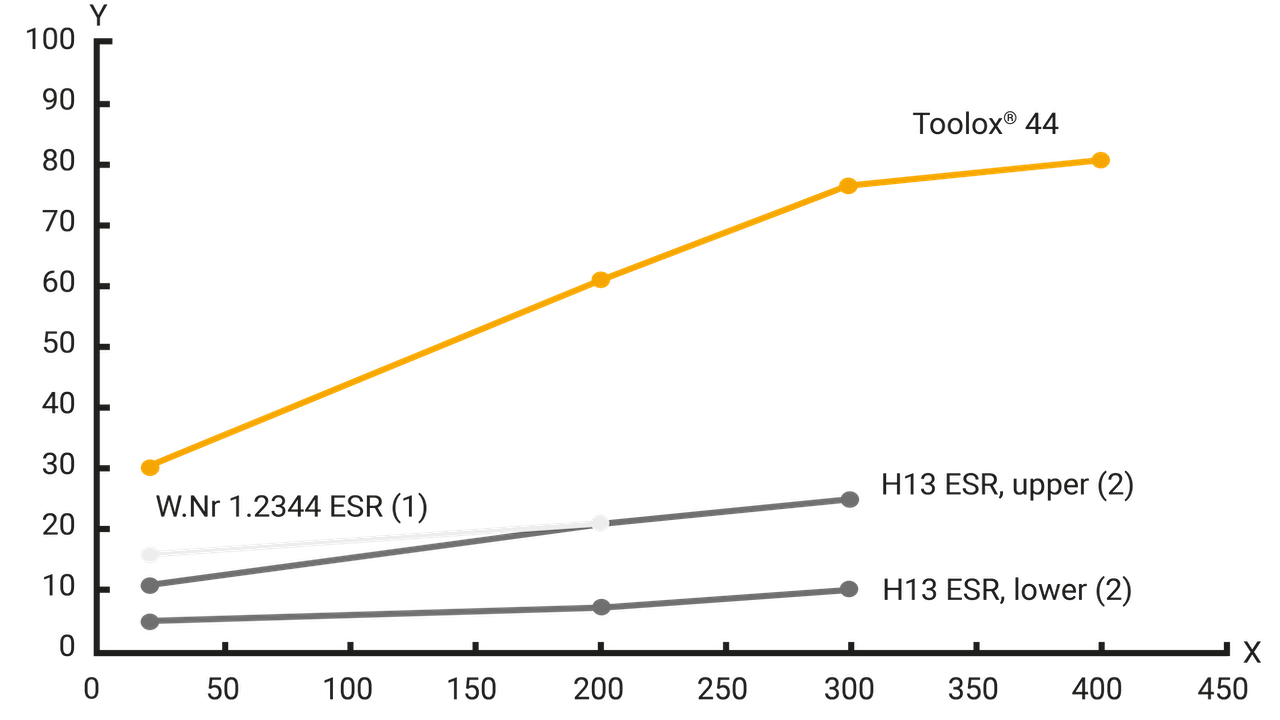

Y = Resistencia al impacto Charpy-V (J)
X = Temperatura de prueba (°C)
Toolox® 44 tiene una resistencia mucho mayor en comparación con los aceros para herramientas convencionales para trabajos en caliente, tanto a temperatura ambiente como a temperaturas elevadas.
Conoce la historia completa del acero para herramientas e ingeniería Toolox® de SSAB.
Toolox® es fácil de soldar y de cortar. En el folleto encontrarás las buenas prácticas.
Toolox es un acero preendurecido con una alta mecanización para fabricar piezas acabadas sin un tratamiento térmico costoso y que requiere mucho tiempo.
