Yüksek sıcaklıktaki uygulamalar için takım çeliği
Çoğu çelik, yüksek sıcaklıklara maruz kaldıktan sonra sert ve tok kalmaya devam edemez. Neyse ki Toolox® çoğu çeliğe benzemez. 590°C'ye kadar ısıtılsa bile, Toolox® soğutulduğunda orijinal sertliğini korur.
Isı direnci
Sıcak döküm ve dövme için mükemmeldir
Yüksek sıcaklık özellikleri sayesinde Toolox®, çelik fabrikalarında, çimento endüstrilerinde, enerji santrallerinde ve malzemelerin çok yüksek sıcaklıklarda işlendiği diğer alanlarda takım ve makine parçaları ve dökme ve dövme kalıpları için mükemmel bir çeliktir.

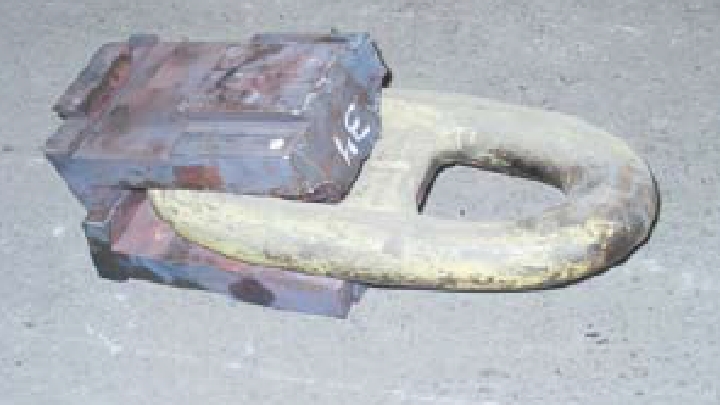

Toolox® 44, zincir üretimi için sıcak dövme kalıbında kullanılır. Zincir çeliği dövme öncesinde yaklaşık 890°C'ye ısıtılır ve kalıp sürekli olarak 400-500°C'de çalışır.

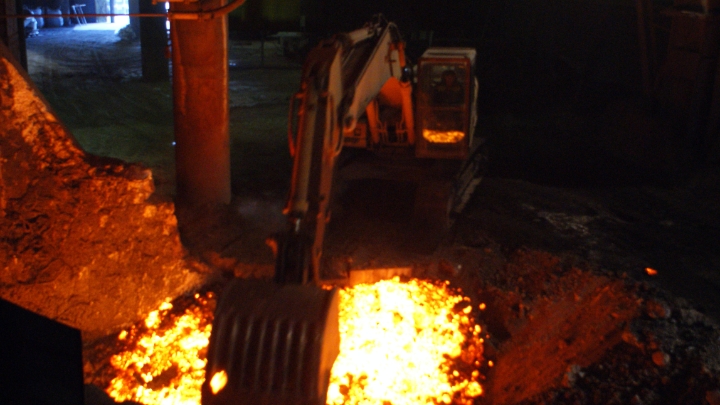

Toolox® 44'ten yapılan kovalar, kırmızı sıcak cürufla çalışırken, özelliklerini kaybetmeden hem aşınmaya hem ısıya dayanabilir.

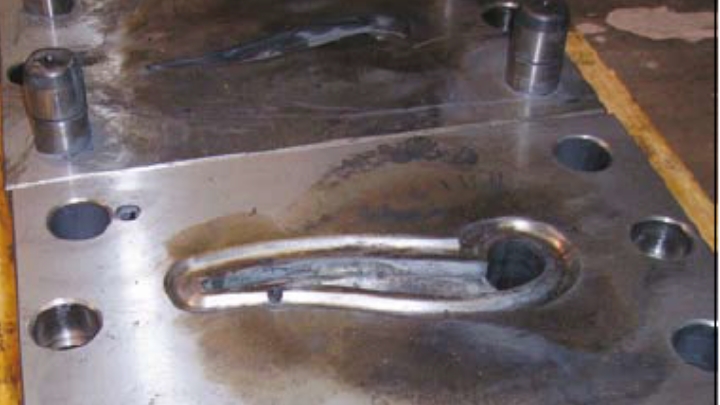

Pirinç kulplar, tek strokta 730-750°C'de Toolox® 44 kalıpla preslenir.

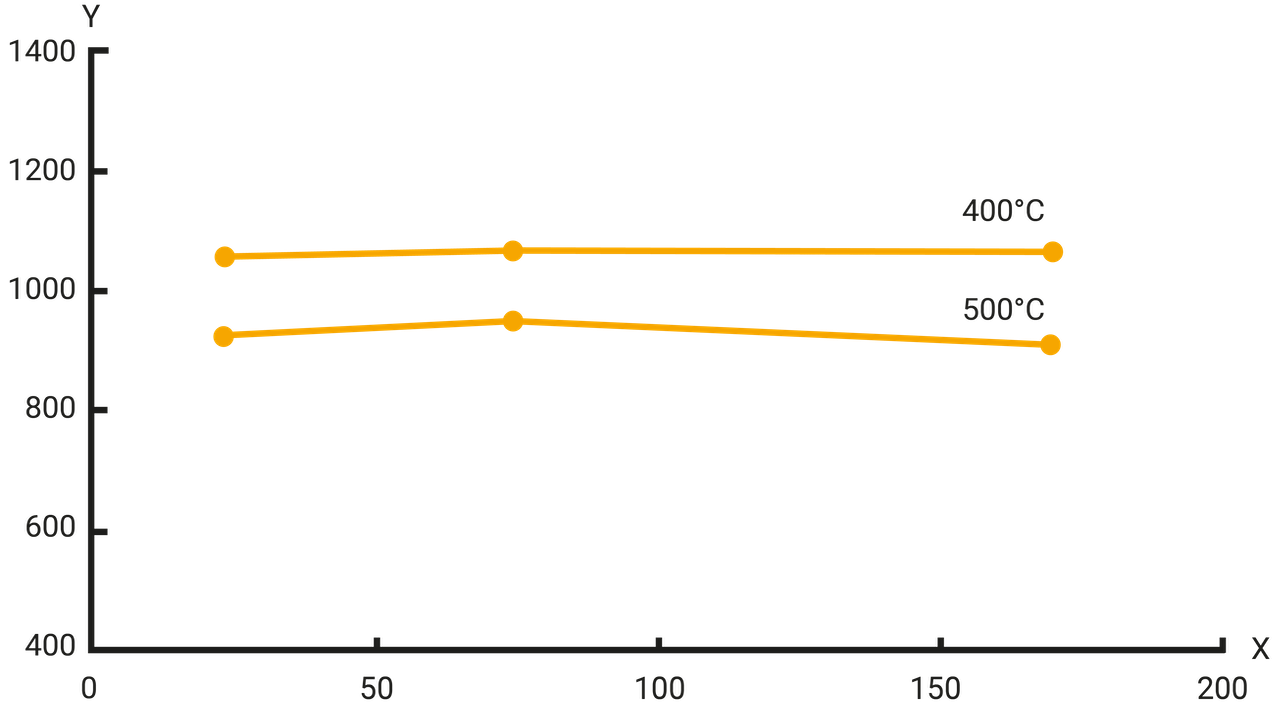

Etkileyici akma dayanımı
Y = Rc0.2 (MPa)
X = Islatma süresi (saat)
Toolox® 44'ün yüksek sıcaklıklarda ve uzun ıslatma sürelerinden sonra akma dayanımı.

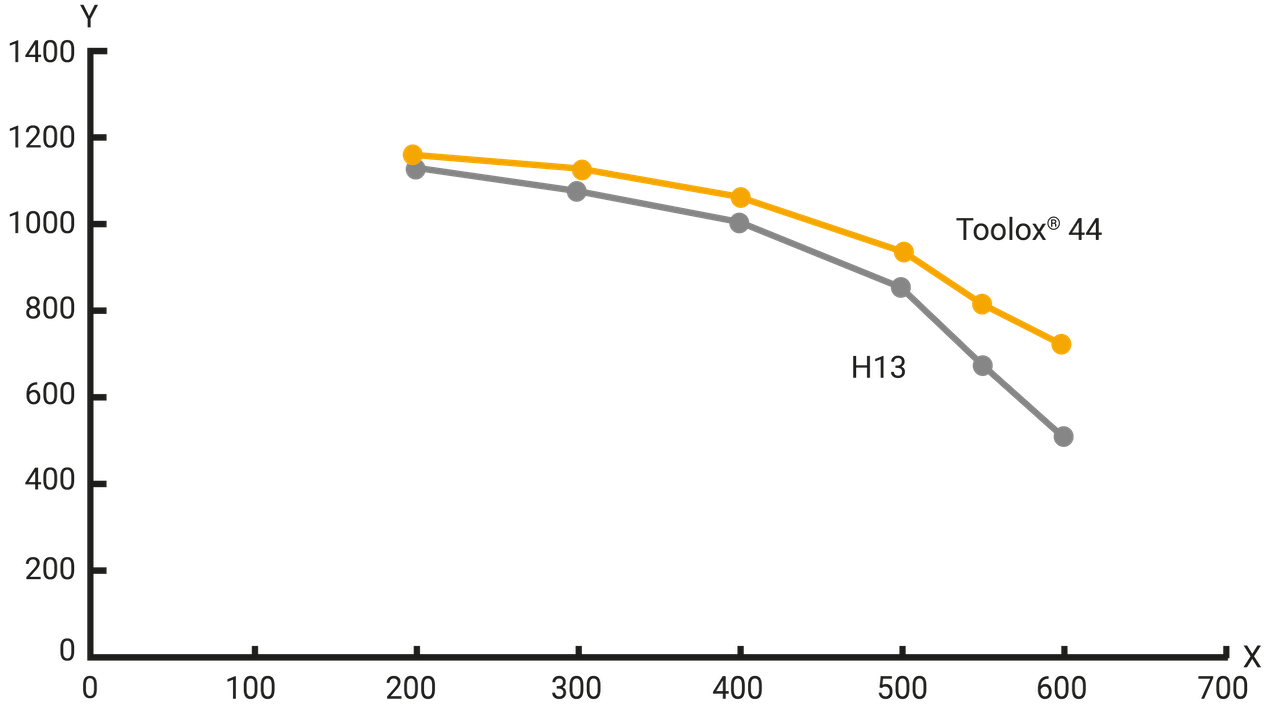

Etkileyici akma dayanımı
Y = Rp0,2 (MPa)
X = Test sıcaklığı (°C)
Toolox® 44, yüksek sıcaklıklarda H13 standart çeliğe oranla daha iyi akma dayanımına sahiptir.

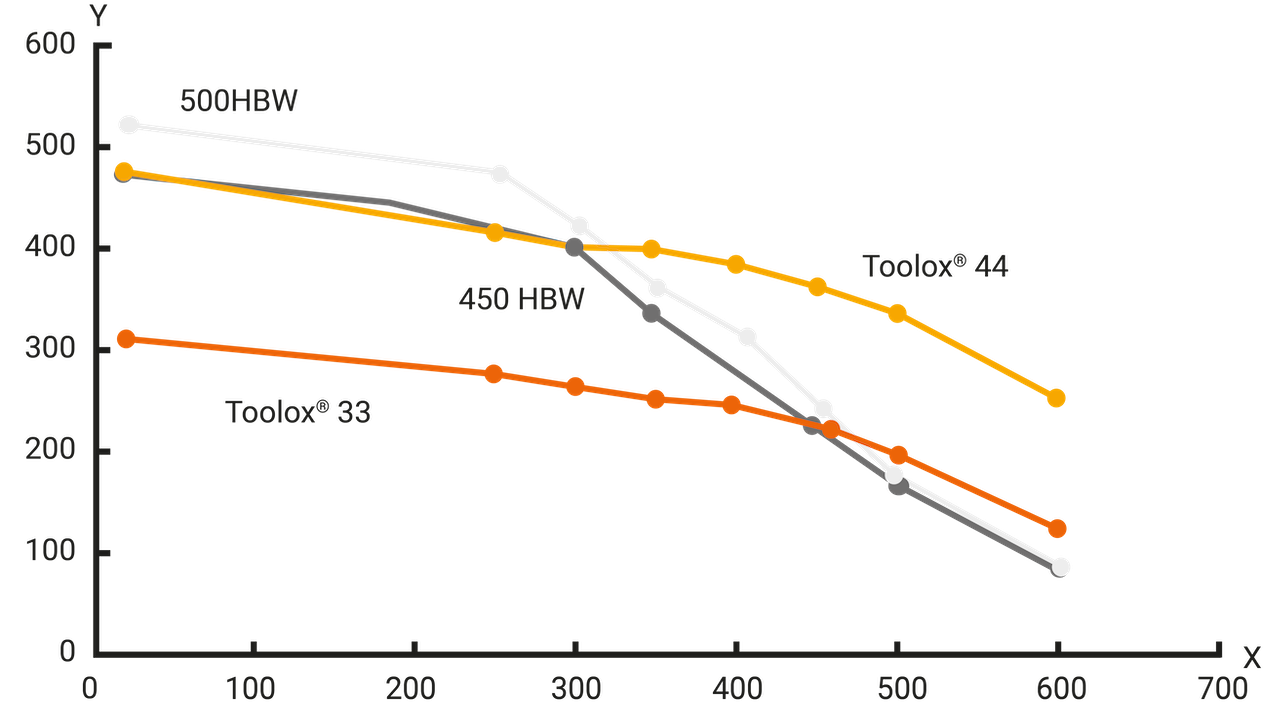

Aşınma dayanımı
Y = Sertlik (HBW)
X = Sıcaklık (°C)
Hem Toolox® 33 hem de Toolox® 44, yüksek sıcaklıklarda Q&T 450 HBW ve 500 HBW aşınmaya dayanıklı çeliklerden daha iyi bir sıcak aşınma direncine sahiptir.

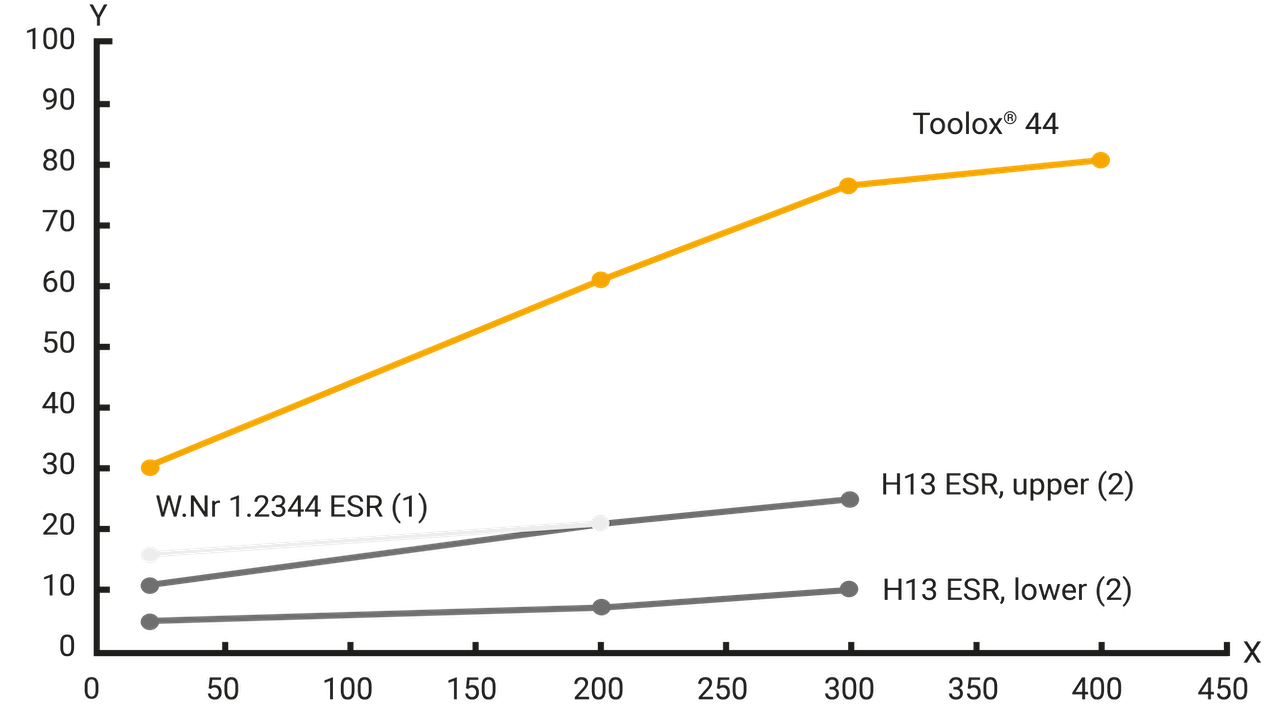

Darbe tokluğu
Y = Charpy-V darbe tokluğu (J)
X = Test sıcaklığı (°C)
Toolox® 44 hem oda sıcaklığında hem de yüksek sıcaklıklarda geleneksel sıcak çalışma takım çeliklerine oranla çok daha iyi tokluk sunar.
Toolox® çeliğin nasıl her zorluğun üstesinden geldiğini okuyun
SSAB'nin Toolox® mühendislik ve takım çeliğinin tüm hikayesini öğrenin.
PDF'i indir
Toolox® çelik için kaynaklama ve kesim önerileri hakkında daha her şeyi öğrenin
Toolox® kolayca kaynaklanır ve kesilir. Broşürde en iyi uygulamaları bulabilirsiniz.
PDF'i indir
Toolox® çeliğin işlenmesi hakkında her şeyi okuyun
Toolox, mamul parçaları zaman alıcı ve maliyetli ısıl işlemler olmadan üretmek için yüksek düzeyde işlenebilirliğe sahip, ön sertleştirmeli bir çeliktir.
PDF'i indir
