Strenx® 700 termékcsoport
A Strenx® 700 a szerkezeti acélok azon csoportja, amelyek a vastagságtól függően minimum 650 és 700 MPa közötti folyáshatárral rendelkeznek.
Próbaanyag rendelése
MEGFELELŐ ALKALMAZÁSOK
A teherviselő szerkezetek széles köre
A TERMÉKEK TÍPUSA
Durvalemez, keskenylemez, tekercs és hasíték
VASTAGSÁGTARTOMÁNY
0,7–160 mm
Nagy szilárdságú acélok széles választéka nagy igénybevételnek kitett szerkezetekhez
STRENX® 700 E
A jellemző alkalmazási területek magukban foglalják a nagy igénybevételnek kitett teherviselő szerkezeteket.
Fajlagos ütőmunka: 69 J -40 °C-on
Durvalemez: 4–160 mm
Szabvány: EN 10025-6 S690QL ütővizsgálat -40 °C-on
Formátum: Durvalemez
STRENX® 700MC D
A jellemző alkalmazási területek magukban foglalják a nagy igénybevételnek kitett teherviselő szerkezeteket.
Fajlagos ütőmunka: 40 J -20 °C-on
Melegen hengerelt keskenylemez: 2–10 mm
Szabvány: EN 10149-2 S700MC ütővizsgálat -20 °C-on
Formátum: Keskenylemez, tekercs és hasíték
STRENX® 700MC E
A jellemző alkalmazási területek magukban foglalják a hideg körülmények között nagy igénybevételnek kitett teherviselő szerkezeteket.
Fajlagos ütőmunka: 27 J -40 °C-on
Melegen hengerelt keskenylemez: 2–10 mm
Szabvány: EN 10149-2 S700MC ütővizsgálat -40°C-on
Formátum: Keskenylemez, tekercs és hasíték
STRENX® 700 F
Hideg és szélsőséges körülmények között nagy igénybevételnek kitett teherviselő szerkezetekhez.
Fajlagos ütőmunka: 27 J -60 °C-on
Durvalemez: 4–130 mm
Szabvány: EN 10025-6 S690QL1 ütővizsgálat -60 °C-on
Formátum: Durvalemez
STRENX® 700MC PLUS
Extrém hidegalakíthatósággal és fajlagos ütőmunkával rendelkező, nagy szilárdságú szerkezeti acél nagy igénybevételnek kitett szerkezetek számára.
Fajlagos ütőmunka: 40 J -60 °C-on
Melegen hengerelt keskenylemez: 3–12 mm
Szabvány: EN 10149-2 S700MC ütővizsgálat -60°C-on
Formátum: Keskenylemez
STRENX® 700 OME
Tengerparti és tengeri környezetben nagy igénybevételnek kitett teherviselő szerkezetekben való alkalmazásra kifejlesztett szerkezeti acél.
Fajlagos ütőmunka: 69 J -40 °C-on
Durvalemez: 4–130 mm
Szabvány: EN 10025-6 S690QL ütővizsgálat -40 °C-on
Formátum: Durvalemez
STRENX® P700
Jellemző alkalmazási terület a nyomásnak, magas hőmérsékletnek kitett, nagy igénybevételre tervezett teherviselő szerkezetek.
Durvalemez: 4–100 mm
Szabvány: EN 10028-6 P690Q, P690QH, P690QL1 és P690QL2
Formátum: Durvalemez
STRENX® 700 CR
A jellemző alkalmazási területek az alkatrészek és szerkezeti elemek – például teherviselő szerkezetek – széles körét foglalják magukban.
Hidegen hengerelt keskenylemez: 0,7–2,1 mm
Szabvány: SSAB specifikáció
Formátum: Keskenylemez, tekercs és hasíték
STRENX® 700 CR W
A Strenx® 700 CR W hidegen hengerelt, legalább 700 MPa folyáshatárral rendelkező időjárásálló acél, amelyet a legkönnyebb teherviselő szerkezetek előállításához alkalmaznak.
Hidegen hengerelt keskenylemez: 0,7–2,1 mm
Szabvány: SSAB specifikáció
Formátum: Keskenylemez, tekercs és hasíték
STRENX® 700 HR W
Szállítóeszközök, emelőberendezések és egyéb teherviselő alkalmazások időjárásálló szerkezetei számára.
Fajlagos ütőmunka: 40 J -20 °C-on
Melegen hengerelt keskenylemez: 3,0–6,1 mm
Szabvány: EN 10149-2 S700MC
Formátum: Melegen hengerelt keskenylemez
A Strenx® 700 acél minden várakozáson felül teljesít
A 700 MPa, illetve az e feletti folyáshatár az új norma a nagy szilárdságú acélból készülő szerkezetek tervezésekor. Ha Ön alacsonyabb szilárdságú acélt használ, akkor termékei valószínűleg nem váltják be a hozzájuk fűzött reményeket.
A magasabb folyáshatárral rendelkező acélra történő korszerűsítés teret enged a megnövelt teherbíró képességű, még jobban teljesítő konstrukciók számára. Az igénybevételekkel szembeni nagyobb ellenállás vékonyabb acél alkalmazását teszi lehetővé. Ez számos előnnyel jár:
• A kiindulási ponttól függően a tervezők akár 40%-kal is csökkenthetik az acélszerkezetek tömegét úgy, hogy még így is növekszik az élettartam.
• Az alkatrészek hegesztése esetén a hegesztési idő és a hegesztőanyagok mennyisége jelentősen csökken.
A magasabb folyáshatárral rendelkező acélra történő korszerűsítés teret enged a megnövelt teherbíró képességű, még jobban teljesítő konstrukciók számára. Az igénybevételekkel szembeni nagyobb ellenállás vékonyabb acél alkalmazását teszi lehetővé. Ez számos előnnyel jár:
• A kiindulási ponttól függően a tervezők akár 40%-kal is csökkenthetik az acélszerkezetek tömegét úgy, hogy még így is növekszik az élettartam.
• Az alkatrészek hegesztése esetén a hegesztési idő és a hegesztőanyagok mennyisége jelentősen csökken.
A korszerűsítéssel járó általános előnyök

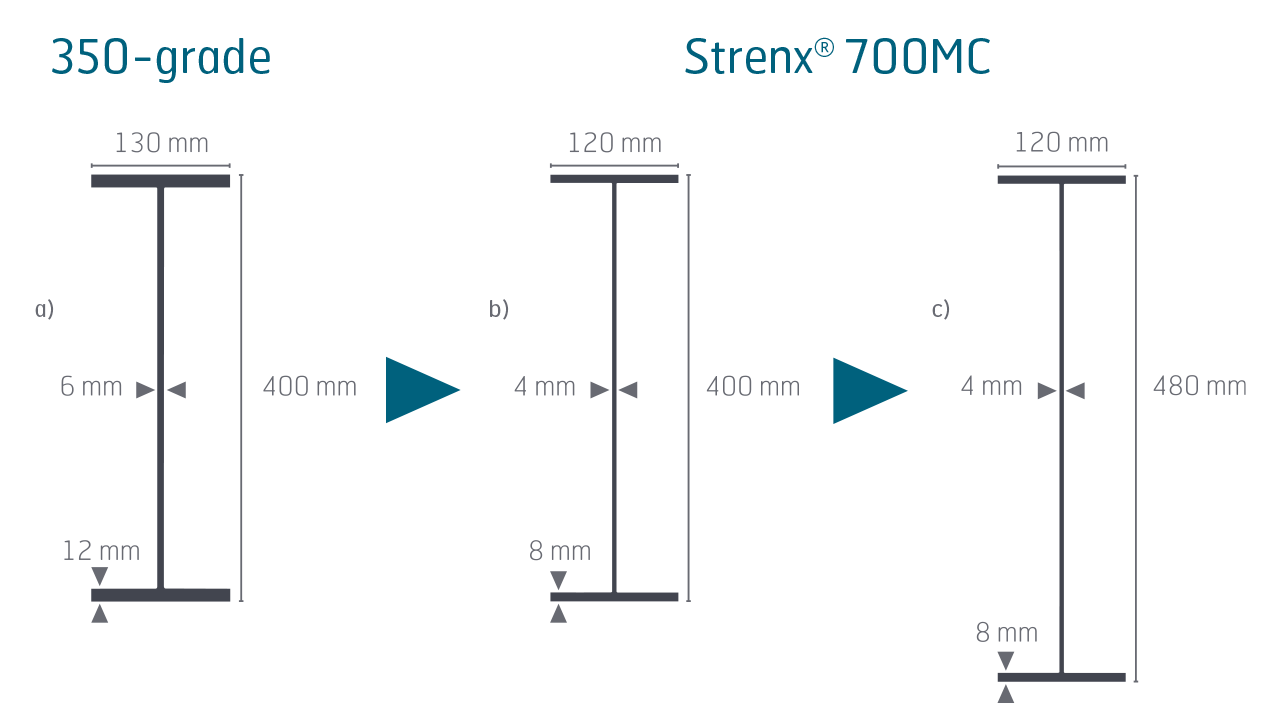

A Strenx® 700MC acélt általában könnyű pótkocsialvázakban használják. A pótkocsialvázak 350-es acélminőségről Strenx® 700MC acélra történő korszerűsítése jellemzően körülbelül 30%-kal csökkenti az alváz szerkezeti elemeinek tömegét. Az alváz kialakításától függően a tömegcsökkenés mértéke nagyobb, akár 50%-os is lehet. A Strenx® 700MC acél megfelel az EN 10149-2 szabványban foglalt S700MC acélokra vonatkozó előírásoknak, vagy meghaladja azokat.
| Eredeti konstrukció a) | Könnyített konstrukció b) | Könnyített konstrukció c) | |
|---|---|---|---|
| Acélminőség | S355 | Strenx® 700MC | Strenx® 700MC |
| Tömeg, m [kg/m] | 42 | 27 | 30 |
| Hajlítómerevség, M [kNm] | 286 | 306 | 369 |
| Tehetetlenségi nyomaték, I [m4] | 140E-06 | 93E-06 | 140E-06 |
| Keresztmetszeti modulus, W [m3] |
72E-05 | 46E-05 | 58E-05 |
| Tömegcsökkenés, WR [%] | - | 36 | 30 |

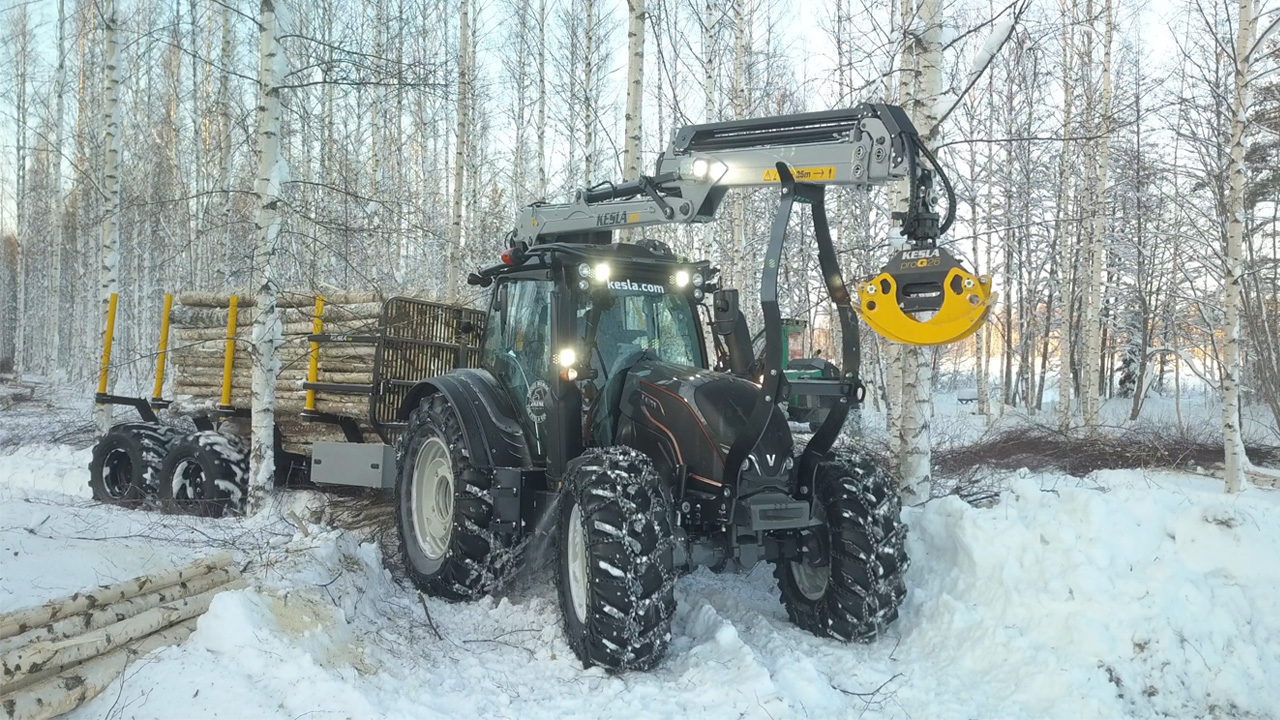

ÜGYFÉL ESETTANULMÁNY
Innovatív darukonstrukció a rendkívüli tartósságért
A darukonstrukciók gyakori velejárója a tömeg és a tartósság közötti kompromisszum. A Strenx® 700MC Plus acél lehetővé tette a Kesla számára, hogy könnyebb darut tervezzen anélkül, hogy ez a tartósság rovására menne. Az anyag alacsony, akár -60 °C-os hőmérsékleten is extrém szívóssággal rendelkezik, így a daru megbízható és biztonságos még az olyan zord helyeken is, mint Szibéria.A kiszámítható műhelyteljesítményért

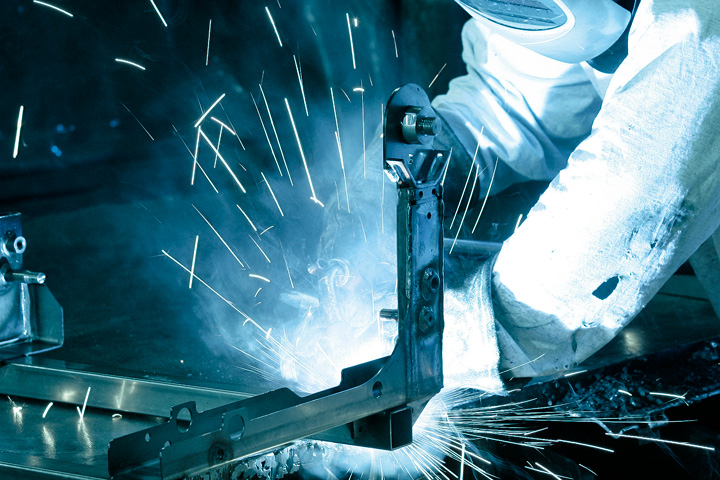

Hegesztés
A Strenx® 700 acél bármilyen hagyományos hegesztési módszerrel hegeszthető. Napjainkban a MAG hegesztés a leggyakrabban használt technika, mivel nagyon könnyen automatizálható a nagy termelékenység érdekében.

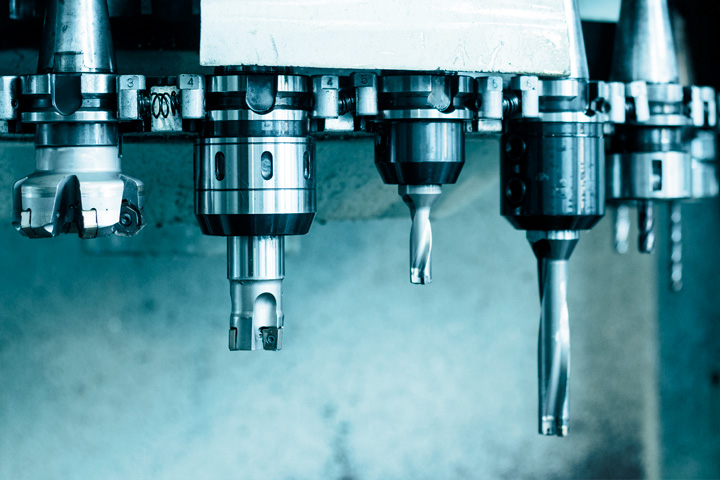

Forgácsolás
A Strenx® 700 acél forgácsolásához általában nincs szükség különleges berendezésekre. A fúráshoz, süllyesztéshez, menetfúráshoz, esztergáláshoz és maráshoz gyorsacél és karbid szerszámokkal felszerelt, stabil gép alkalmazása javasolt.

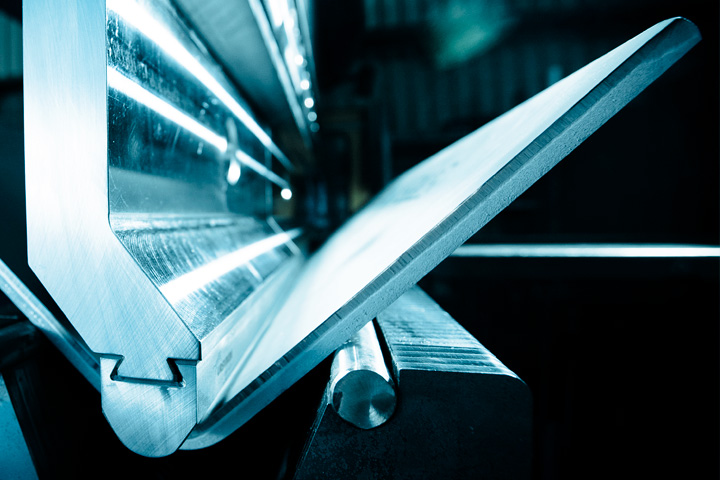

Hajlítás
A Strenx® acéllemezek hajlítása és hengerítése akár normál hajlítógépek segítségével is elvégezhető. Az egyenletes tulajdonságok, a szűk vastagságtűrések és a kiváló felületminőség kiszámítható hajlítási folyamatot biztosítanak.
Termikus vágás
A Strenx® acéllemezek hajlítása és hengerítése akár normál hajlítógépek segítségével is elvégezhető. Az egyenletes tulajdonságok, a szűk vastagságtűrések és a kiváló felületminőség kiszámítható hajlítási folyamatot biztosítanak.

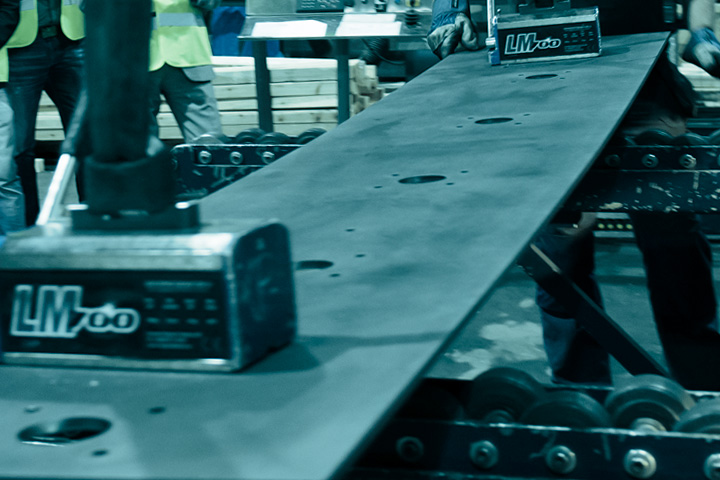

Mechanikus vágás
A Strenx® 700 acél legjobb teljesítményt biztosító mechanikus vágása táblaollókkal történik. Fordítson kellő figyelmet a vágógép beállításaira. A legfontosabb tényezők a hézag, a vágási szög és a penge keménysége. A vágás előtt a lemez teljes egészének fel kell melegednie körülbelül +20 °C-ra.

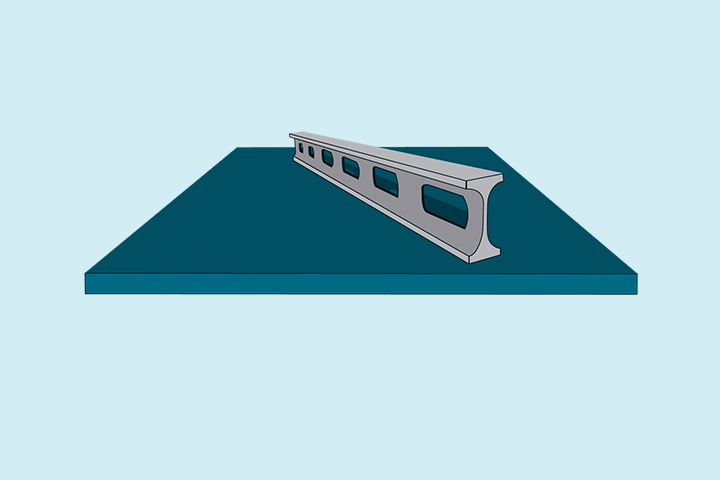

Strenx® garanciák
A Strenx® garanciák magukba foglalják a szűk vastagság- és síklapúságtűréseket, valamint a hajlítási tulajdonságokat. A szigorú vastagságtűrések lehetővé teszik a tömeg pontosabb kiszámítását. Ennek eredményeképpen csökkenthető a biztonsági ráhagyás. A lemezen belüli és az azok közötti pontos vastagság biztonságos és kiszámítható teljesítményt biztosít a műhelyben.
Strenx® 700 termékek és vastagságok
| Strenx® 700 szabványos acéltermékek |
Vastagságtartomány [mm] | Szabványnak való megfelelés | Formátumok | Strenx® acélból készült termékek |
||
|---|---|---|---|---|---|---|
| Durvalemez | Melegen hengerelt keskenylemez | Hidegen hengerelt keskenylemez | ||||
| Strenx® 700 E | 4–160 | --- |
--- | EN 10025-6 S690QL ütővizsgálat -40 °C-on | Durvalemezek | Nagy igénybevételnek kitett teherviselő szerkezetek |
| Strenx® 700 F | 4–130 | --- | --- | EN 10025-6 S690QL1 ütővizsgálat -60 °C-on | Durvalemezek | Hideg és szélsőséges körülmények között nagy igénybevételnek kitett teherviselő szerkezetek |
| Strenx® 700 OME | 4–130 | --- | --- | EN 10025-6 S690QL ütővizsgálat -40 °C-on |
Durvalemezek | Tengerparti és tengeri ipari környezetben nagy igénybevételnek kitett teherviselő szerkezetek |
| Strenx® 700MC D | --- | 2–10 | --- | EN 10149-2 S700MC ütővizsgálat -20 °C-on | Keskenylemezek, tekercsek és hasított tekercsek | Szerkezetek széles köre |
| Strenx® 700MC E | --- | 2–10 | --- | EN 10149-2 S700MC ütővizsgálat -40 °C-on |
Keskenylemezek, tekercsek és hasított tekercsek | Szerkezetek széles köre |
| Strenx® 700MC Plus | --- | 3–12 | --- | EN 10149-2 S700MC ütővizsgálat -60°C-on |
Keskenylemezek | Rendkívüli alakíthatóságot és fajlagos ütőmunkát igénylő szerkezetek |
| Strenx® 700 CR | --- | --- | 0,7–2,1 | SSAB specifikáció | Keskenylemezek, tekercsek és hasított tekercsek | Szerkezetek széles köre |
| Strenx® P700 | 4–100 | --- | --- | EN 10028-6 P690Q, P690QH, P690QL1, P690QL2 | Durvalemezek | Nyomástartó edényekhez szánt acél, amelyet nyomásnak és magas hőmérsékletnek kitett, nagy igénybevételre tervezett teherviselő szerkezetekhez használnak |
| Strenx® 700 CR W | --- | --- | 0,7–2,1 |
SSAB specifikáció | Keskenylemezek, tekercsek és hasított tekercsek | A legkönnyebb teherviselő szerkezetek. |
| Strenx® 700 HR W | --- | 3,0–6,1 | --- | EN 10149-2 S700MC ütővizsgálat -20 °C-on | Keskenylemezek, tekercsek és hasított tekercsek | Szállítóeszközökben, emelőberendezésekben és egyéb teherviselő alkalmazásokban lévő időjárásálló szerkezetek. |
