La plupart des aciers ne conservent pas leur dureté et leur résistance après une exposition à des températures élevées. Heureusement, Toolox® n'est pas comme la plupart des aciers. Même chauffé jusqu’à 590 °C, Toolox® conserve sa dureté d’origine une fois refroidi.
Gamme de produits Contacter le service commercial
À hautes températures, les propriétés de Toolox® en font l'acier parfait pour les matrices de moules et de forgeage, pour les outils et les pièces de machines des aciéries, des industries du ciment, des centrales électriques et autres secteurs où le traitement des matériaux se fait à températures très élevées.

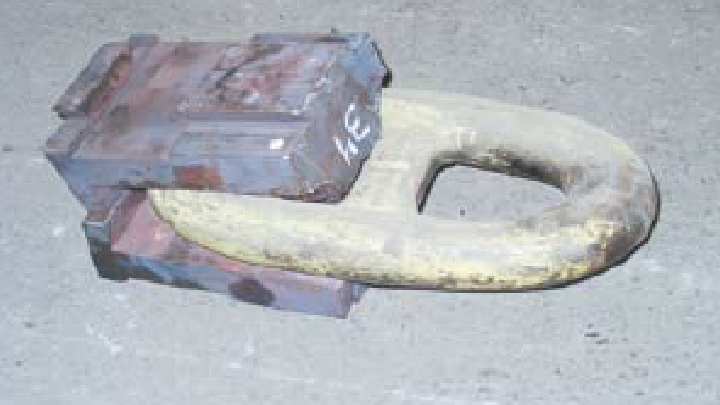

Toolox® 44 est utilisé dans une matrice de forgeage à chaud pour la production de chaînes. La chaîne en acier est chauffée à environ 890 °C avant le forgeage, et la matrice fonctionne en continu à 400-500 °C.

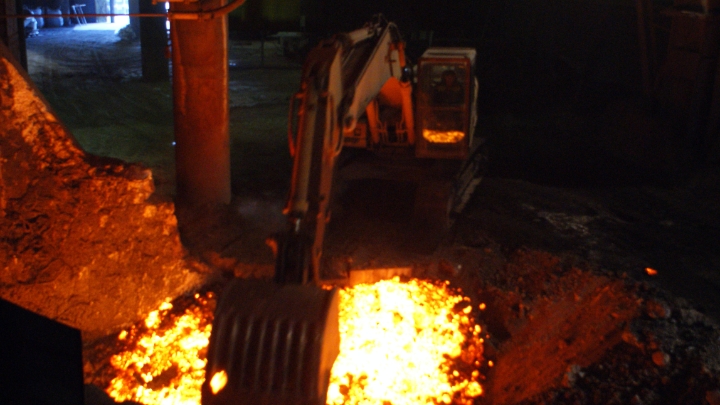

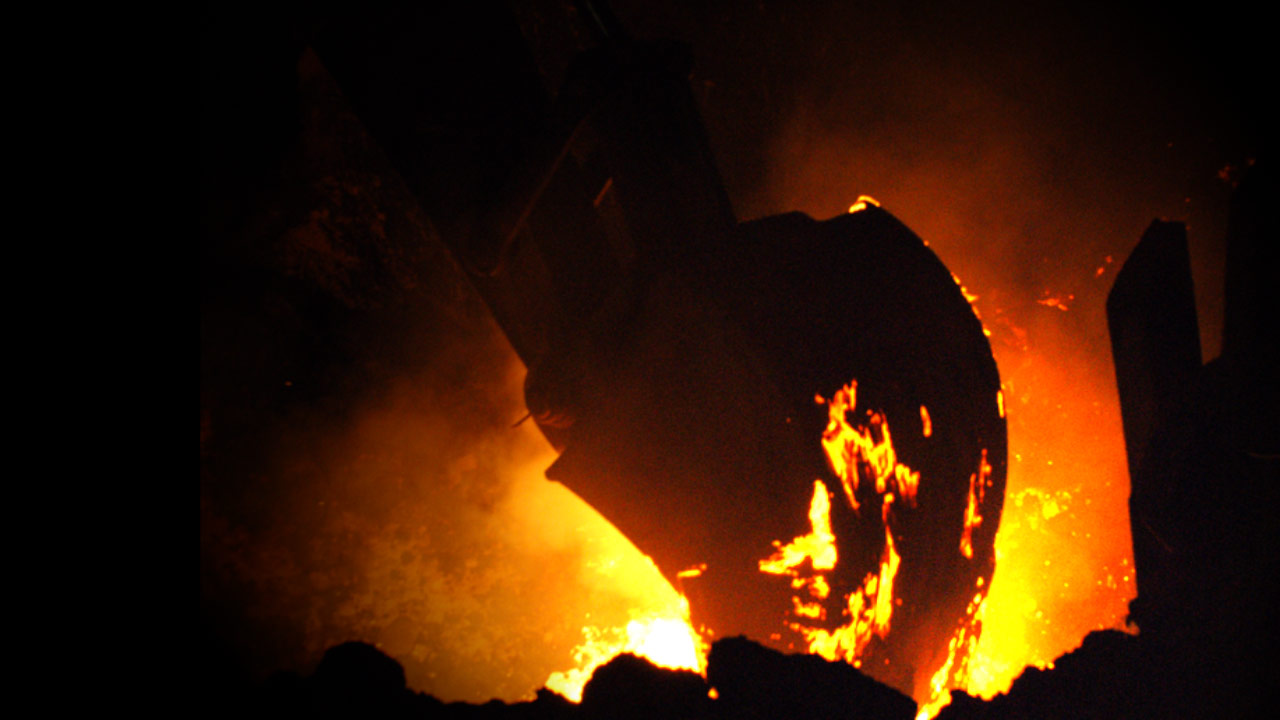

Un godet en Toolox® 44 résiste à la fois à l’usure et la chaleur en manipulant de scories brûlantes et garde toutes ses propriétés.

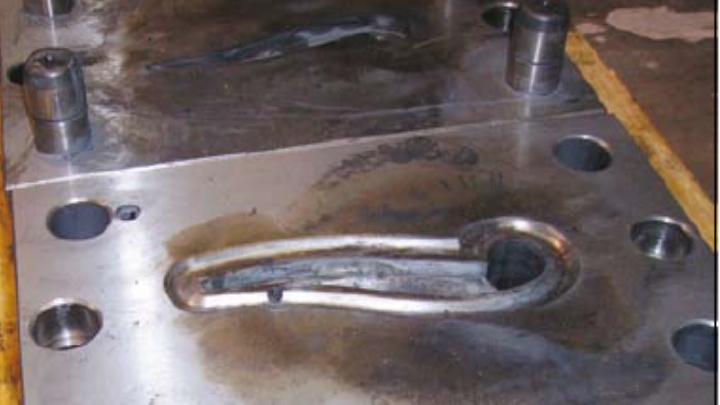

Des poignées en laiton pressées dans une matrice Toolox® 44 en une passe à 730-750 °C.

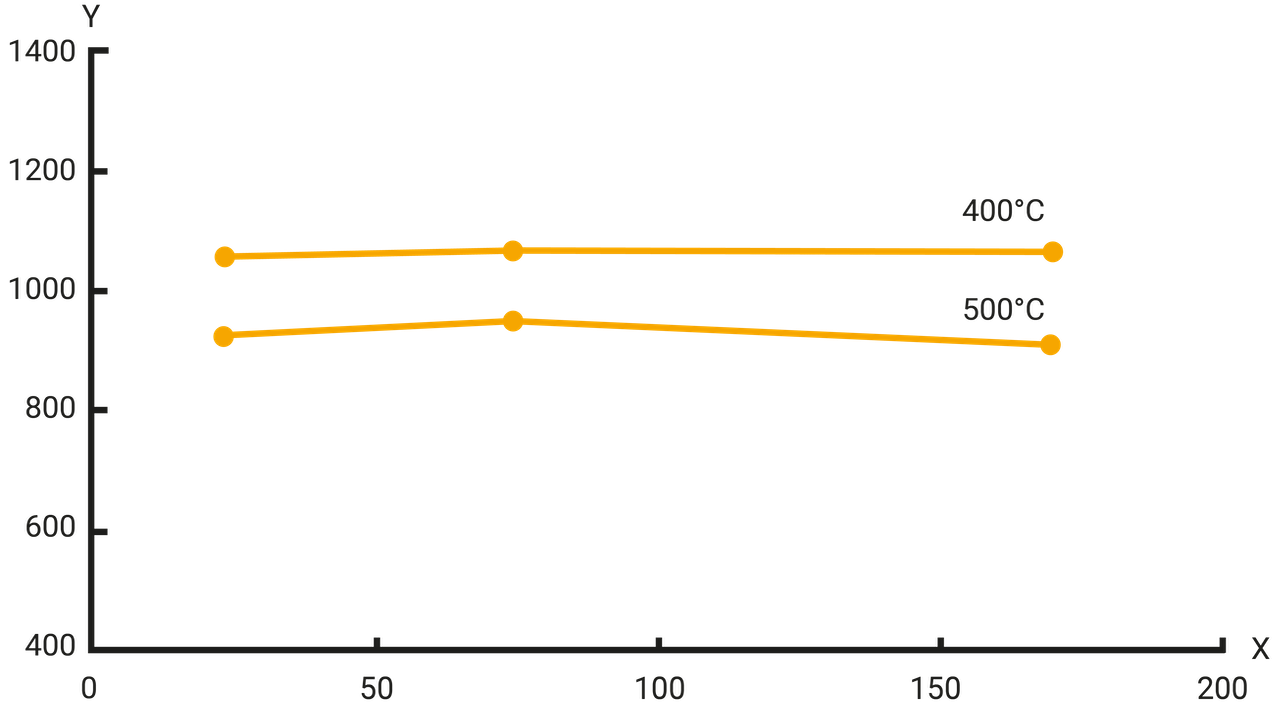

Y = Rc0.2 (MPa)
X = Temps de trempe (hrs)
Résistance à la compression Toolox® 44 à des températures élevées et après des trempes prolongés.

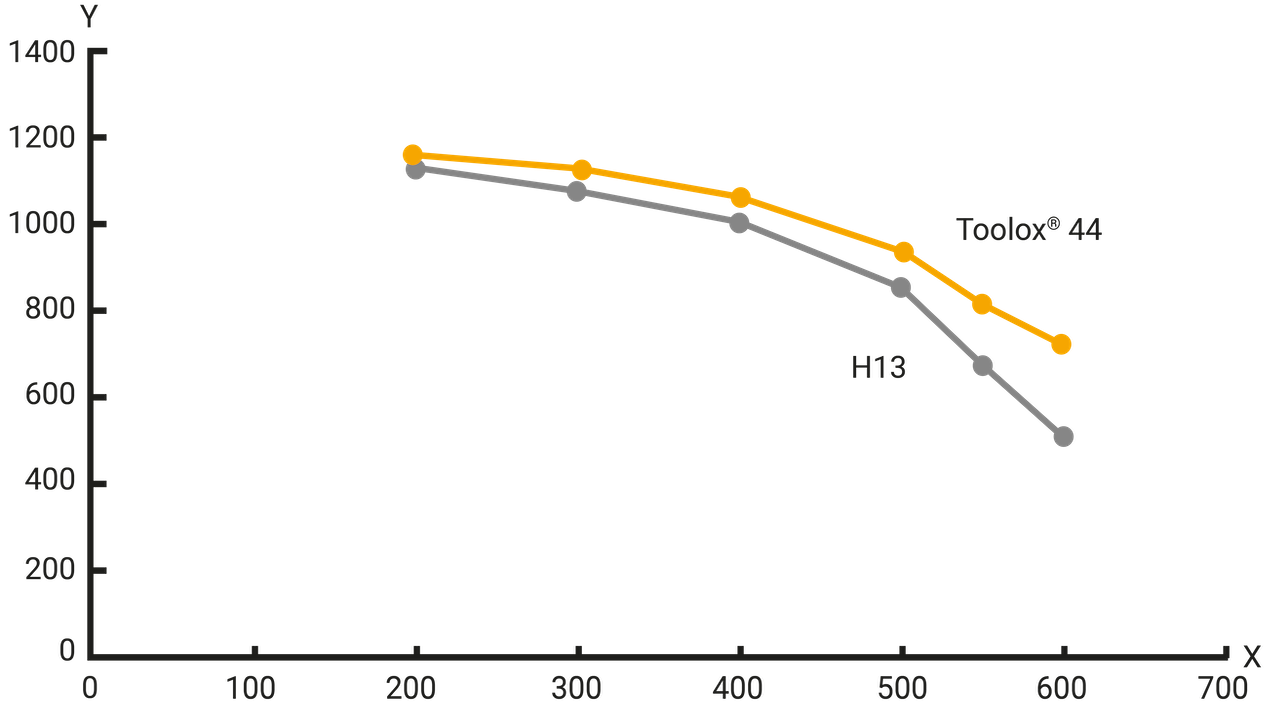

Y = Rp0.2 (MPa)
X = Température d'essai (°C)
Toolox® 44 présente une meilleure limite d’élasticité à des températures élevées par rapport à un acier standard H13.
Y = Hardness (HBW)
X = Temperature (°C)
Toolox® 33 et Toolox® 44 font tous deux preuve d'une meilleure résistance à l’abrasion à chaud que les aciers anti-abrasion trempés et revenus 450 HBW et 500 HBW, à températures élevées.

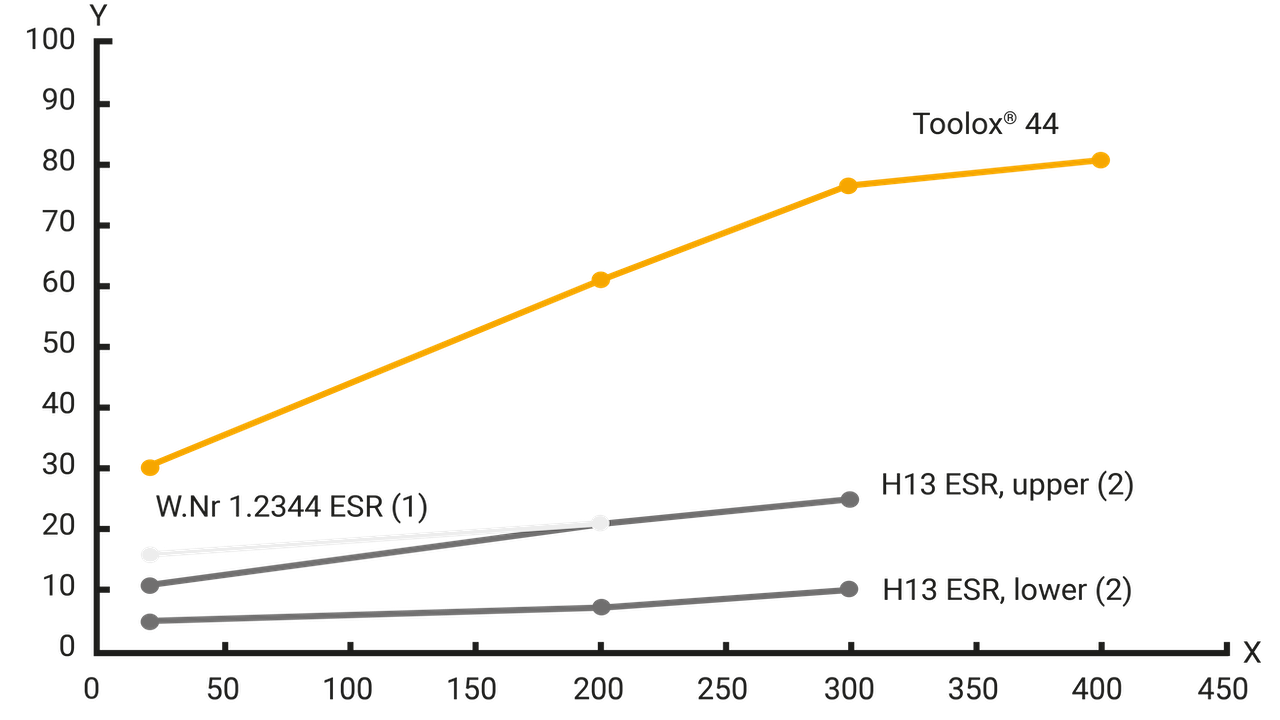

Y = Résistance aux impacts Charpy-V (J)
X = Température d'essai (°C)
Toolox® 44 présente une bien meilleure résilience par rapport aux aciers pour outillage à chaud conventionnels, que ce soit à température ambiante ou en environnement chaud.
Venez lire toute l’histoire de l’acier mécanique d’outillage Toolox®, conçu par SSAB.
Toolox® est facile à souder et facile à découper. Dans la brochure, vous trouverez les meilleures pratiques.
Toolox® est un acier prédurci facile à usiner, pour fabriquer des pièces finies sans passer par un traitement thermique long et coûteux
