A maioria dos aços não consegue manter sua dureza e tenacidade depois de ter sido exposta a altas temperaturas. Felizmente, o Toolox® não é como a maioria dos aços. Mesmo se aquecido até 590 °C, o Toolox® mantém sua dureza original quando resfriado.
Programa do produto Contatar o departamento de vendas
As propriedades de alta temperatura do Toolox® o tornam o aço perfeito para matrizes de fundição e forjamento, bem como para ferramentas e componentes de máquinas em usinas siderúrgicas, indústrias de cimento, usinas elétricas e em outras áreas onde os materiais são manuseados em temperaturas muito altas.

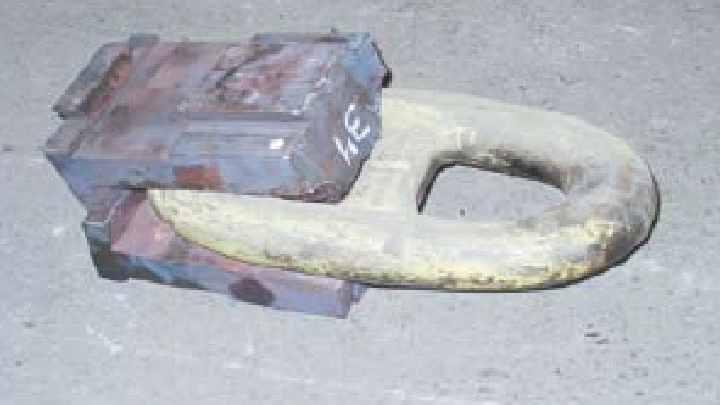

O Toolox® 44 é usado em uma matriz de forjamento a quente para a produção de correntes. O aço da corrente é aquecido a cerca de 890 °C antes do forjamento e a matriz trabalha continuamente a 400-500 °C.

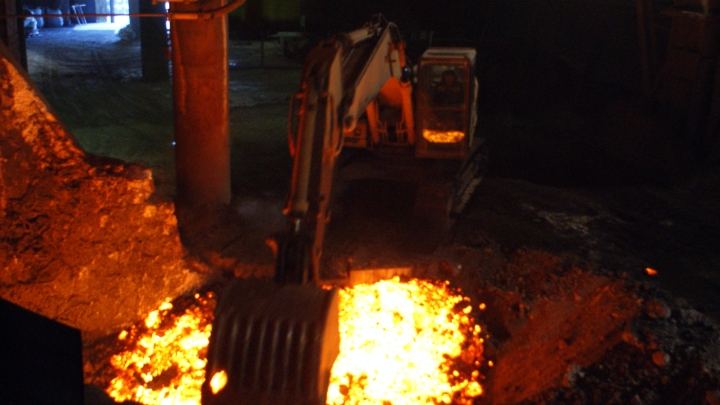

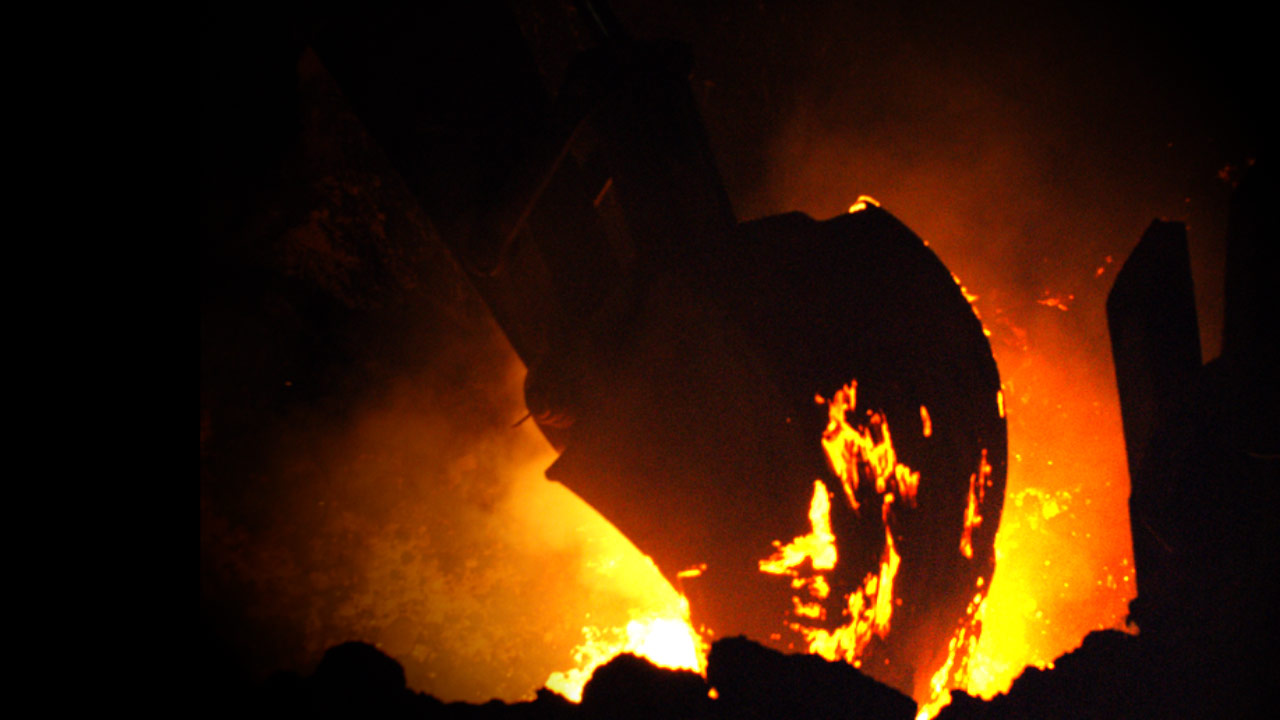

As conchas feitas com o Toolox® 44 podem suportar tanto o desgaste quanto o calor ao lidar com escória incandescente, sem que percam suas propriedades.

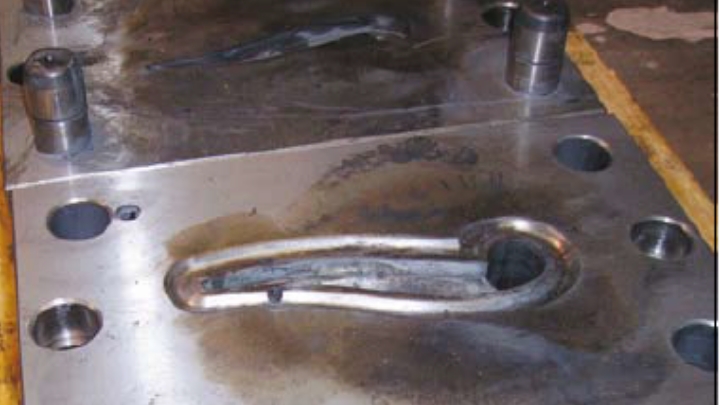

Maçanetas de bronze são prensadas em uma matriz feita com o Toolox® 44 em um único movimento, a 730-750 °C.

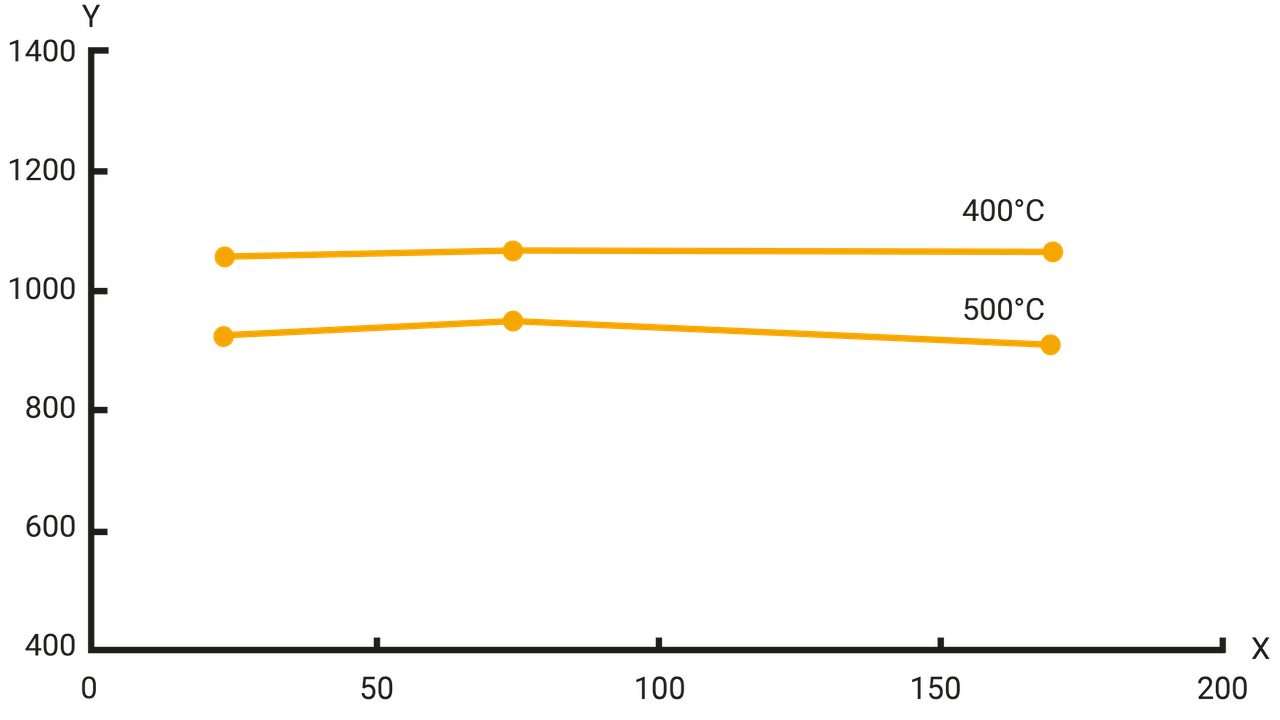

Y = Rc0.2 (MPa)
X = Tempo de imersão (h)
Limite de escoamento compressivo do Toolox® 44 sob altas temperaturas e após tempos de imersão prolongados.

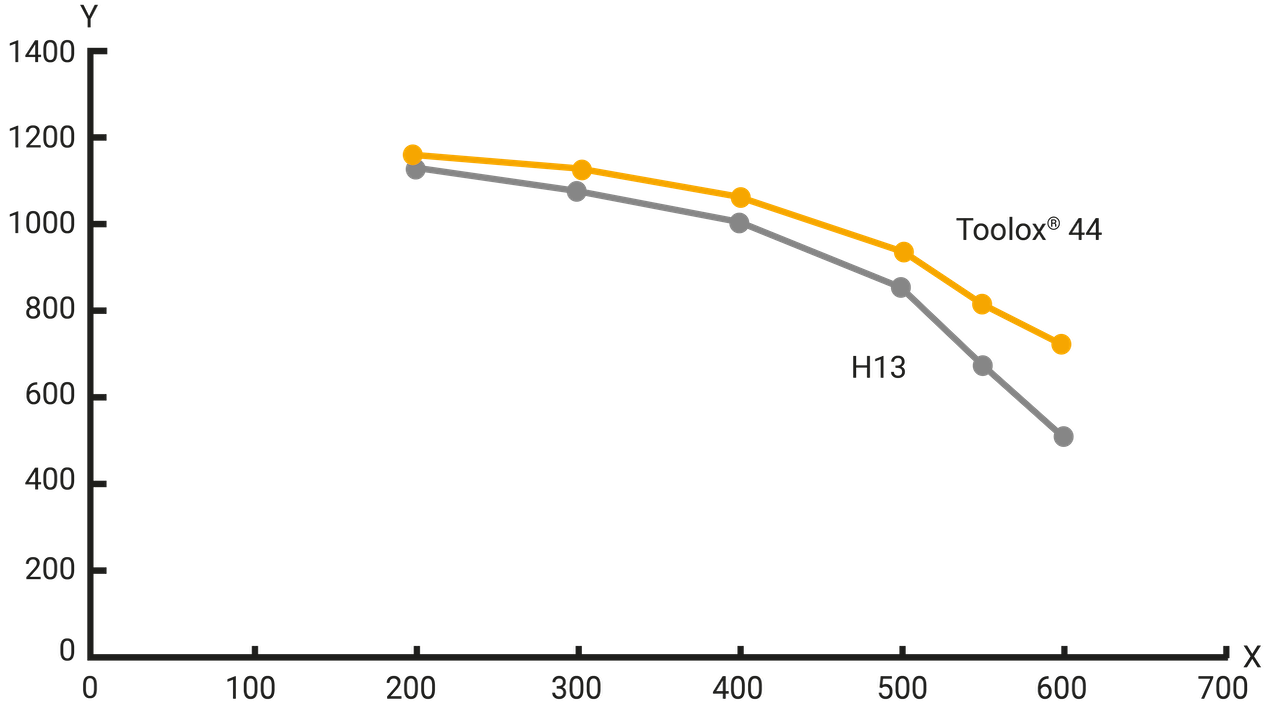

Y = Rp0.2 (MPa)
X = Temperatura de teste (°C)
O Toolox® 44 possui um melhor limite de escoamento sob altas temperaturas em comparação com um aço comum H13.

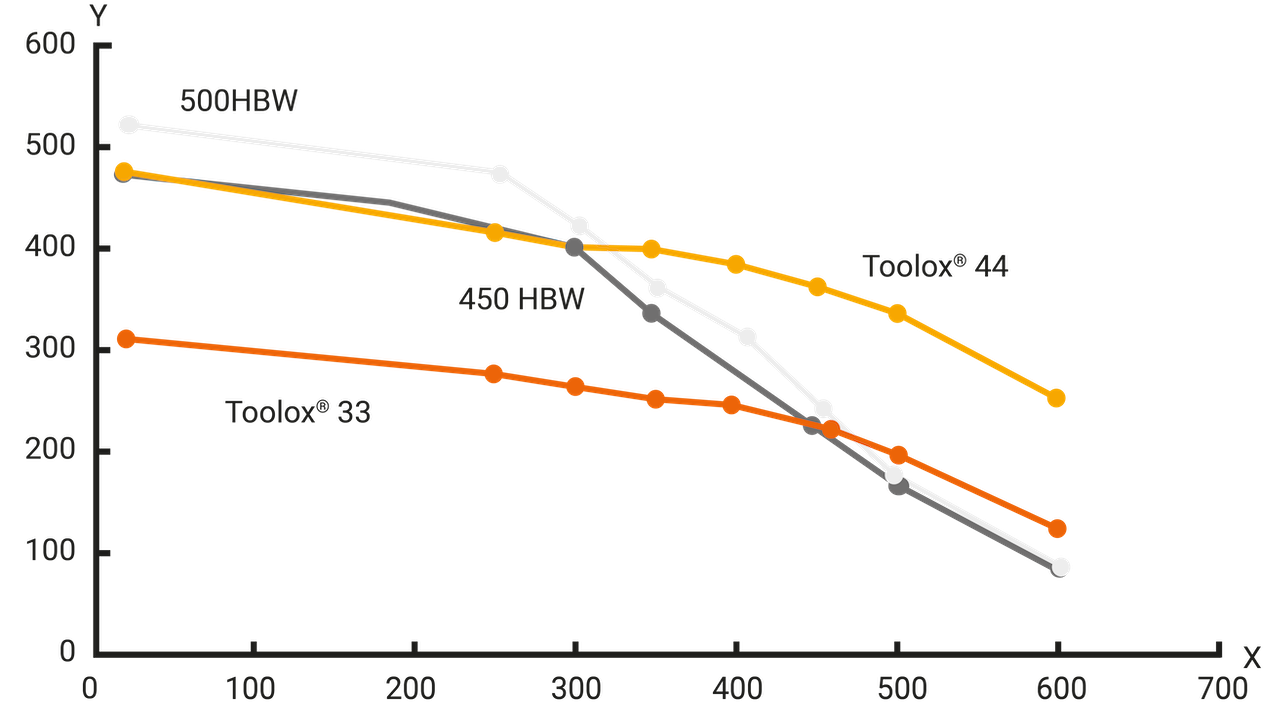

Y = Dureza (HBW)
X = Temperatura (°C)
Tanto o Toolox® 33 quanto o Toolox® 44 possuem uma melhor resistência ao desgaste a quente do que os aços resistentes à abrasão Q&T de 450 HBW e 500 HBW sob altas temperaturas.
Y = Resistência ao impacto Charpy-V (J)
X = Temperatura de teste (°C)
O Toolox® 44 tem tenacidade muito melhor em comparação aos aços-ferramenta convencionais para trabalhos a quente, tanto em temperatura ambiente quanto em altas temperaturas.
Conheça a história completa do aço ferramenta e de engenharia Toolox® da SSAB.
O Toolox® é fácil de soldar e de cortar. No catálogo, você encontrará as melhores práticas.
O Toolox é um aço pré-endurecido com alta usinabilidade para a fabricação de peças acabadas, sem o demorado e dispendioso tratamento térmico
