표면처리
Toolox®제품의 경화 및 연마
Toolox® 제품의 표면처리는 기계 구성품，클램핑 및 홀딩 장비，재활용 나이프 및 블레이드，사출 금형 등과 같이 높은 표면 압력과 마모에 노출되는 다양한 분야에서 성능을 더합니다.
Toolox® 제품은 연마, 에칭 및 텍스처 가공 시 우수한 결과를 낼 수 있습니다. Toolox® 제품은 순도와 낮은 포물 함량 덕분에 마모 시 A1 광택을 내는 까다로운 표면 마감처리 분야에 적합합니다.
내피로성 향상
표면 경화는 구성품의 내피로성을 높여 사용 수명을 연장시킵니다. 표면층에 균열이 나타날 경우 Toolox® 제품의 인성으로 인해 재질로 더 이상 확산되지 않습니다.
Toolox® 제품을 질화처리하면 표면 경도가 58-65 HRC에 도달하여 사용 수명이 길고 내마모성이 높은 분야에 사용할 수 있습니다. PVD를 통해 질화처리된 표면을 코팅하면 더 큰 경도나 내부식성을 달성할 수 있습니다. Toolox® 제품은 강도가 높아 표면층이 균열되거나 부서질 위험을 최소화합니다.
Toolox® 44 제품의 가스 질화처리
| Y = 경도 (HV0.5) | 1 = 15시간 |
| X = 외부 표면으로부터의 거리（mm） | 2 = 40시간 |
| 3 = 96시간 | |
| 4 = 102시간 | |
| 5 = 102시간 + 102시간 |
레이저를 이용한 Toolox® 제품의 표면 경화

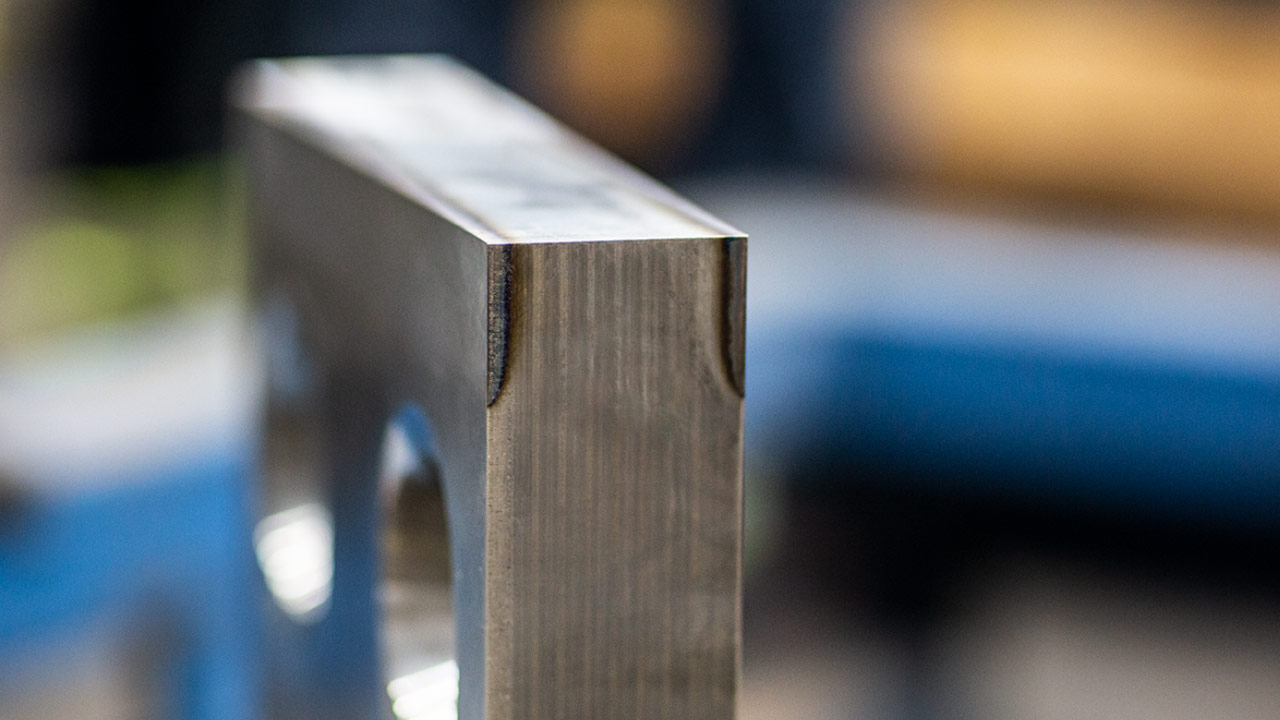

Toolox® 제품의 레이저 경화 는 상대적으로 큰 두께로 표면 경도를 높이는 매우 효율적인 방법입니다. 응용 분야에 따라 경화된 층은 0.2 ~ 2 mm에 달할 수 있습니다.
Toolox® 44 제품의 레이저 경화는 항복 강도가 높아 매우 우수한 결과를 제공합니다. 이는 매우 까다로운 조건에서 작동하는 기계 구성품의 수명을 개선합니다. SSAB는 Hardox® 및 Strenx® 강판 절단에 레이저 경화 Toolox® 44 제품을 사용합니다.
레이저 경화된 표면은 매우 매끄럽다는 추가적인 이점이 있습니다. 이렇게 하면 마찰이 줄어들고 표면에 재료가 들러 붙을 위험이 줄어듭니다. 표면의 경도를 더욱 향상시키기 위해，공정 중 금속 표면을 덮기 위해 탄소 분말을 사용할 수 있습니다. 이러한 방법으로 Toolox® 제품은 800 HV의 표면 경도에 도달할 수 있습니다. Toolox® 33의 경우 700 HV를 확보할 수 있습니다.
"두껍고 시트평 강판을 스탬핑하는 데 사용되는 다이는 이전에는 60 HRC로 열처리한 공구강으로 제작되었습니다. 2,000 ~ 3,000 회에 걸쳐 스탬핑한 후에는 다이가 균열되었습니다. 레이저 경화 Toolox® 44 제품으로 교체한 후 수명이 향상되어 100,000회 이상 스탬핑할 수 있었습니다. 또한 표면이 매끄러워 유지 보수가 필요 없습니다."
스웨덴 고객
Toolox® 강종이 모든 해결 과제에서 탁월한 성능을 발휘하는지 알아보기
SSAB의 Toolox® 기계부품 및 공구용 강종에 관한 전체 스토리를 읽어보시기 바랍니다.
Toolox® 강종 용접 및 절단 권장사항에 관한 모든 정보 보기
Toolox® 제품은 쉽게 용접하고 절단할 수 있습니다. 브로셔에서 모범 사례를 확인할 수 있습니다.
Toolox® 강종 기계가공에 관한 모든 정보 보기
Toolox 제품은 기계가공성이 높은 프리하든강으로 시간이 많이 걸리고 비용이 많이 드는 열처리 없이 완제품을 제작할 수 있습니다.
Toolox® 공구 및 기계부품용 강종에 대해 자세히 알아보기
