Țevi și tuburi rotunde din oțel Hardox®

Țevi și tuburi Hardox®

Țevile și tuburile din oțel rezistente la abraziune vă oferă performanțe extreme și o durată de viață extinsă în aproape orice condiții de uzură. În ciuda durității acestora, țevile și tuburile Hardox® pot fi sudate, tăiate, prelucrate prin așchiere și găurite folosind practici standard de atelier.

Download data sheet

Dimensiuni

Tuburile Hardox® sunt disponibile în formă circulară.

Produs
Produs
Diametru exterior (mm)
Hardox® 400
76.1 - 219.13.00 - 8.630
Hardox® 500
76.1 - 133.03.00 - 5.240
Produs
Produs
Grosime perete (mmin)
Hardox® 400
3.0 - 6.00.118 - 0.236
Hardox® 500
3.0 - 6.00.118 - 0.236
Produs
Produs
Lungime frezare (mmin)
Hardox® 400
6000236.220
Hardox® 500
6000236.220

La cerere sunt disponibile și alte lungimi.

Dimensiuni circulare

Diametru exterior (mm)
Diametru exterior (mm)
76.13.00
3.0 mm (kg/m)
5.41
4.0 mm (kg/m)
7.11
5.0 mm (kg/m)
8.77
6.0 mm (kg/m)
10.4
Diametru exterior (mm)
Diametru exterior (mm)
88.93.50
3.0 mm (kg/m)
6.36
4.0 mm (kg/m)
8.38
5.0 mm (kg/m)
10.4
6.0 mm (kg/m)
12.3
Diametru exterior (mm)
Diametru exterior (mm)
101.64.00
3.0 mm (kg/m)
7.29
4.0 mm (kg/m)
9.63
5.0 mm (kg/m)
11.9
6.0 mm (kg/m)
14.2
Diametru exterior (mm)
Diametru exterior (mm)
108.04.25
3.0 mm (kg/m)
7.77
4.0 mm (kg/m)
10.3
5.0 mm (kg/m)
12.7
6.0 mm (kg/m)
15.1
Diametru exterior (mm)
Diametru exterior (mm)
114.34.50
3.0 mm (kg/m)
8.23
4.0 mm (kg/m)
10.9
5.0 mm (kg/m)
13.5
6.0 mm (kg/m)
16.0
Diametru exterior (mm)
Diametru exterior (mm)
121.04.76
3.0 mm (kg/m)
8.73
4.0 mm (kg/m)
11.5
5.0 mm (kg/m)
14.3
6.0 mm (kg/m)
17.0
Diametru exterior (mm)
Diametru exterior (mm)
133.05.24
3.0 mm (kg/m)
9.62
4.0 mm (kg/m)
12.7
5.0 mm (kg/m)
15.8
6.0 mm (kg/m)
18.8
Diametru exterior (mm)
Diametru exterior (mm)
139.75.50
3.0 mm (kg/m)
4.0 mm (kg/m)
13.4
5.0 mm (kg/m)
16.6
6.0 mm (kg/m)
19.8
Diametru exterior (mm)
Diametru exterior (mm)
168.36.63
3.0 mm (kg/m)
4.0 mm (kg/m)
5.0 mm (kg/m)
20.1
6.0 mm (kg/m)
24.0
Diametru exterior (mm)
Diametru exterior (mm)
219.18.63
3.0 mm (kg/m)
4.0 mm (kg/m)
5.0 mm (kg/m)
6.0 mm (kg/m)
31.5

Proprietăți mecanice

Produs
Produs
Hardox® 400
Grosimea peretelui
(mmin)
3.0 - 6.00.118 - 0.236
Duritate
(HBW)
360 - 440
Produs
Produs
Hardox® 500
Grosimea peretelui
(mmin)
3.0 - 6.00.118 - 0.236
Duritate
(HBW)
470 - 530

Compoziția chimică (analiza sarjei)

C *)
(max %)
C *)
(max %)
0.30
Si *)
(max %)
0.70
Mn*)
(max %)
1.60
P
(max %)
0.020
S
(max %)
0.010
Cr*)
(max %)
1.50
Ni*)
(max %)
1.50
Mo*)
(max %)
0.60
B*)
(max %)
0.005

Oțelul este cu granulație fină. *) Elemente de aliere intenționate.

Echivalentul de carbon CET(CEV)

Produs
Produs
Grosimea peretelui (mm)
Hardox® 400
3.0 - 6.00.118 - 0.236
Hardox® 500
3.0 - 6.00.118 - 0.236
Produs
Produs
Tip CET(CEV)
Hardox® 400
0.33 (0.52)
Hardox® 500
0.41 (0.62)

Toleranțe

Caracteristică
Caracteristică
Diametru exterior (D) (1
Țeavă de uzură circulară
Toleranțe conform EN 10210
±1 %, cu minimum ±0,5 mm și maximum ±10 mm
Caracteristică
Caracteristică
Abatere de circularitate
Țeavă de uzură circulară
Toleranțe conform EN 10210
2 %, dacă D/T ≤ 100
Caracteristică
Caracteristică
Grosime (T)
Țeavă de uzură circulară
Toleranțe conform EN 10210
±10 % dacă T ≤ 5 mm și ±0,5 mm dacă T > 5 mm
Caracteristică
Caracteristică
Liniaritate
Țeavă de uzură circulară
Toleranțe conform EN 10210
0,20 % din lungimea totală 3 mm pe fiecare 1 m lungime
Caracteristică
Caracteristică
Masa pe unitatea de lungime
Țeavă de uzură circulară
Toleranțe conform EN 10210
Țeavă individuală: ±6 %
Caracteristică
Caracteristică
Lungime standard
Țeavă de uzură circulară
Toleranțe conform EN 10210
≥ 6000 mm: 0/+50 mm
Caracteristică
Caracteristică
Lungime exactă
Țeavă de uzură circulară
Toleranțe conform EN 10210
Convenit la data comenzii

1) Toate dimensiunile externe sunt măsurate cu o distanță minimă față de capătul secțiunii. Distanța trebuie să fie de minimum 100 mm.

Condiții de livrare

Tuburile și țevile Hardox® sunt livrate în stare călită, cu excepția diametrelor de peste 133 mm, livrate în stare laminată la rece.

Fabricare și alte recomandări

Sudare, îndoire și prelucrare

Recomandările pot fi găsite în broșurile SSAB de la www.hardox.com sau consultați Tech Support.

Oțelul Hardox® 500 Tube și țevi și-a obținut proprietățile mecanice prin călire și după laminare la rece și sudare cu plasmă. Proprietățile de la livrare nu pot fi păstrate după expunerea la temperaturi de lucru sau de preîncălzire mai mari de 250ºC. Oțelul Hardox® 500 Tube și țevi nu este destinat tratării termice ulterioare.

Trebuie luate măsuri de precauție adecvate privind sănătatea și siguranța în timpul sudării, tăierii, polizării sau al lucrărilor în alt mod la acest produs. Polizarea, în special a plăcilor acoperite cu grund, poate produce praf cu o concentrație ridicată de particule.

Hardox® țevi și tuburi rezistente la abraziune pentru performanțe ridicate la uzură și o durată lungă de viață

Tuburile și țevile Hardox®, la fel de dure și tenace ca plăcile noastre de uzură, oferă performanțe remarcabile atunci când aveți nevoie atât de o rezistență ridicată la abraziune, cât și de un produs mai ușor. Aceste țevi din oțel durabile, rezistente la abraziune și tuburi din oțel rezistente la uzură cu o duritate de 400 HBW sau 500 HBW pot înlocui produsele de uzură costisitoare, cum ar fi țevile cu acoperire de suprafață dură și fierul alb cu conținut ridicat de crom.

Țevile din oțel de înaltă rezistență prelungesc durata de viață în medii dure

Doriți să extindeți durata de viață a echipamentului dvs. de 2, 5 sau 10 ori? Aveți nevoie de țevi de oțel rezistente la abraziune pentru materiale dure precum beton umed, șlam, sol, pietriș, nisip sau cenușă de cărbune umedă? Echipamentul dvs. este utilizat în sectoare dificile, cum ar fi mineritul, cimentul, dragarea, reciclarea sau producția de oțel? Sau poate aveți nevoie de o piesă tubulară care poate fi și componentă structurală într-o cupă sau alt echipament. În acest caz Hardox® 400 Tube sau Hardox® 500 Tube poate fi tubul de oțel potrivit.

Vă interesează ce pot face țevile și tuburile Hardox® pentru echipamentele dumneavoastră?

Beneficiile țevilor și tuburilor din oțel Hardox®

  • Pot depăși durata de viață a țevilor și tuburilor de oțel carbon în medie de 5 ori
  • Durata de viață extinsă reduce costurile de întreținere și opririle neplanificate
  • Construcțiile mai ușoare asigură o rezistență ridicată
  • Este disponibilă o gamă de diametre
  • Țevi cu dimensiuni standard sau personalizate
  • Instalare și reparații pe teren ușoare
  • O alternativă excelentă la țeava de uzură din fontă groasă și nesudabilă
  • Suficient de rezistente și tenace pentru aplicații structurale

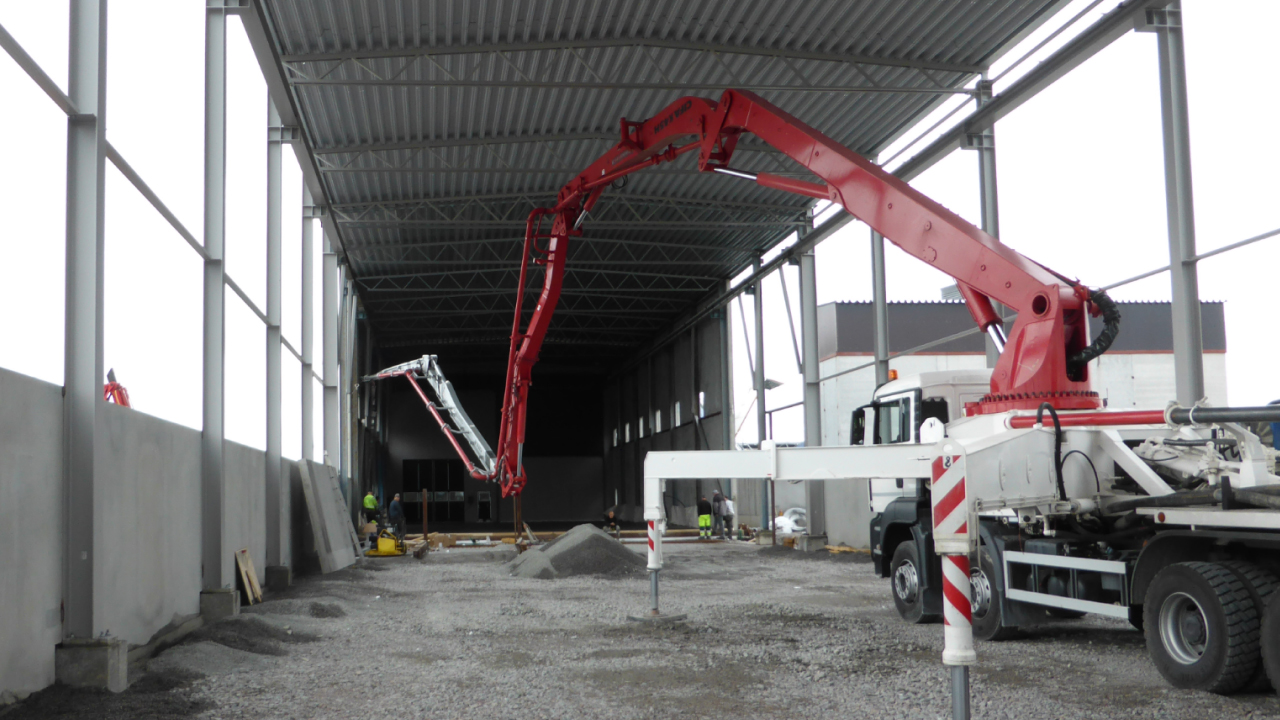

O autopompă de beton cu tuburi fabricate din țeavă Hardox® rezistentă la abraziune, turnând o pardoseală din beton într-o clădire industrială

Aplicațiile tipice pentru tubulatură și conducte rezistente la abraziune includ

  • Țeava pompelor de beton ale autobetonierelor
  • Țevi de șlam
  • Alte țevi industriale (pentru cenușă, sol sau pietriș)
  • Țevile și echipamentele de dragare
  • Țevi dure, fixe, de colectare a prafului
  • Agricultură, pentru transportul și manipularea porumbului, cerealelor și altor produse
  • Aplicații structurale în cupe și alte atașamente pentru echipamente grele
  • Aplicații care necesită o rezistență mai mare, toleranțe mai stricte și un finisaj superior
Obțineți o consultație personală privind țevile și tuburile

Țevile de oțel și provocările extreme la uzură

Când șlamul abraziv este transportat prin țevi de oțel, impactul acestuia asupra suprafeței interioare a conductei poate fi devastator. Acest lucru poate cauza probleme grave pentru echipamentul în funcțiune, în special pentru sistemele de conducte utilizate pentru transportul șlamurilor care conțin steril sau minereuri din operațiunile miniere. O astfel de uzură abrazivă și erozivă poate provoca, de asemenea, pagube financiare grave - pierderea timpului de producție și reparații costisitoare.

Aflați ce pot face țevile și tuburile Hardox® pentru echipamentele dumneavoastră.

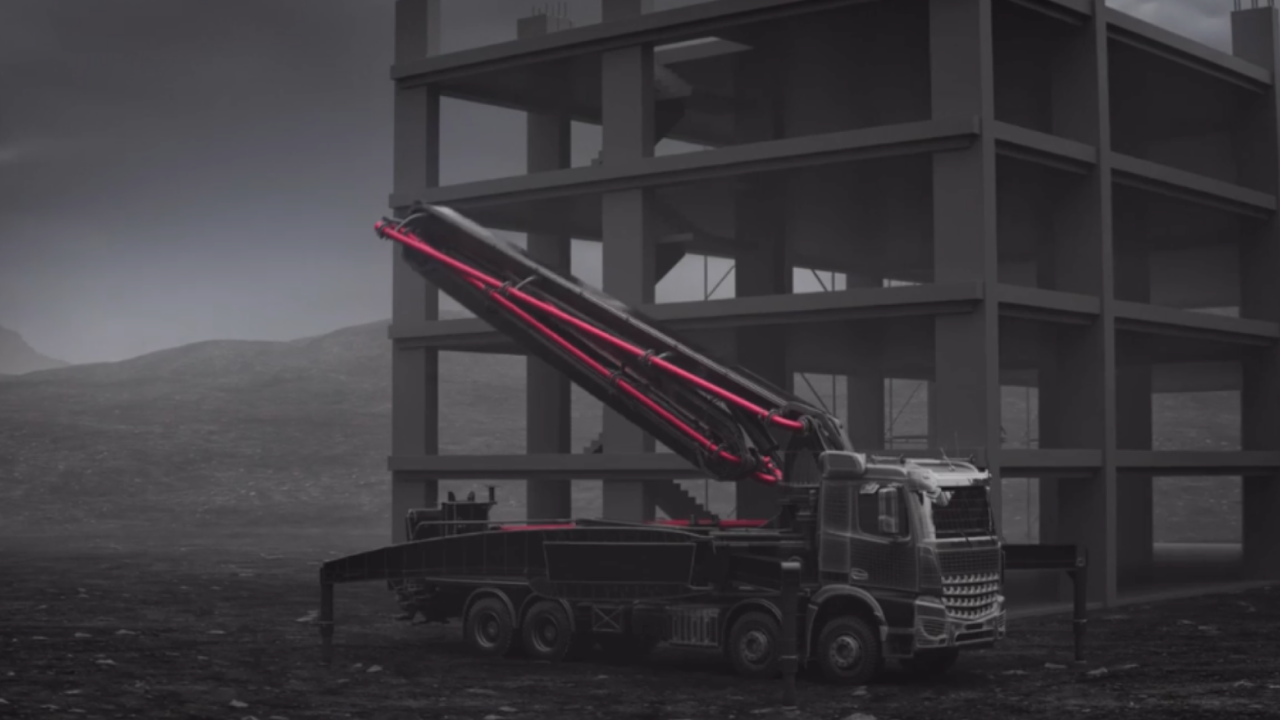

Ilustrarea unui autopompe de beton fabricată cu țevi Hardox

De ce oțelul rezistent la abraziune depășește oțelul moale în medii abrazive

În sistemele de transport care utilizează conducte, uzura abrazivă apare atunci când particulele dure sau particulele abrazive de șlam alunecă de-a lungul peretelui țevii sau sunt presate pe aceasta. Această acțiune asupra peretelui țevii poate cauza pierderi de material și în cazuri extreme, scurgeri sau defecțiuni ale țevii.

Țeava din oțel moale pur și simplu nu poate rezista suficient de bine la astfel de medii abrazive pentru a asigura o durată de viață acceptabilă. Deși țeava din oțel carbon are o rezistență bună la uzură și la impact, are o rezistență redusă la abraziune în comparație cu țevile din oțel de înaltă rezistență, rezistente la abraziune, în aceste zone cu uzură ridicată.

Ce se întâmplă cu țeava de uzură turnată? În aplicațiile de transport, țevile sunt supuse în mod constant mișcării din cauza vârfurilor de presiune. Țevile grele, casante, găsite adesea în aplicațiile abrazive, nu sunt o opțiune bună în aceste sisteme de conducte.

Țevile din oțel rezistente la abraziune, cum sunt țevile Hardox® din oțel de înaltă rezistență, vă oferă o alternativă ușor de întreținut pentru aplicații abrazive sau dificile. În plus, puteți utiliza țevi mai ușoare, cu o grosime mai mică a peretelui. Acestea sunt mai ușor de manipulat și de instalat și vor asigura rezistența de care aveți nevoie.

Obțineți acum o consultație privind țevile și tuburile

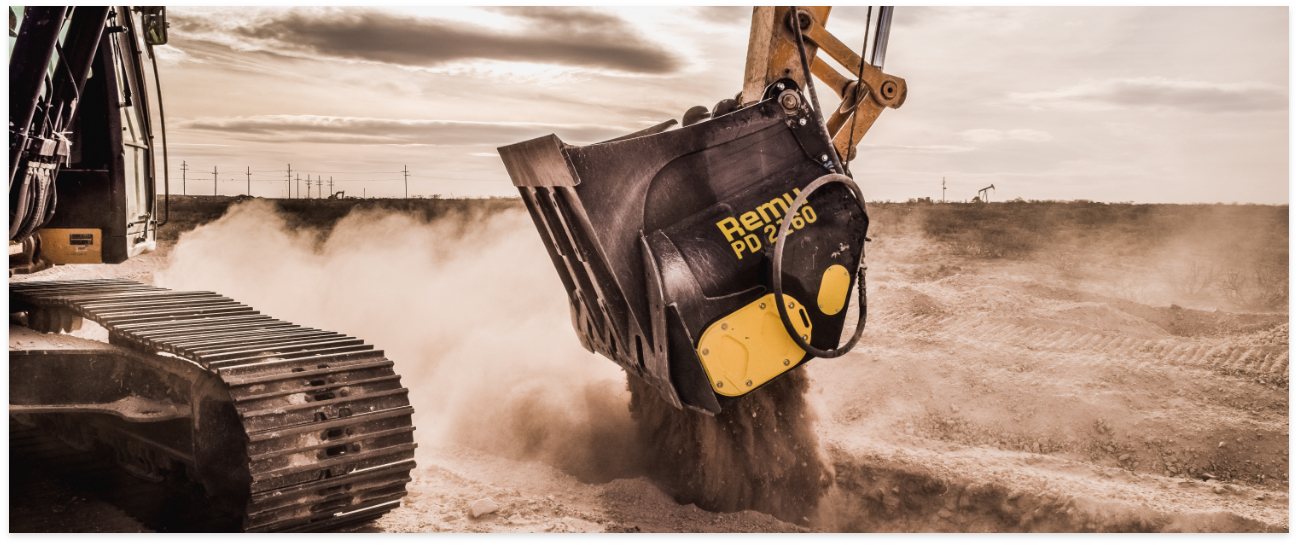

Tuburile Hardox® economisesc greutate și rezistă mai mult în cupele de sortare de la Remu

Tuburile din oțel Hardox® sunt componente vitale în cupele de sortare ale companiei finlandeze Remu. Sortarea este efectuată de rotoare cu pale din placă de uzură Hardox® 500 sudate pe un tub Hardox® 500. Rotoarele separă particulele mai mari sau agregatul concasat în particule mai mici, provocând o uzură mare a lamelor și a tuburilor.

Prin trecerea de la tuburile din oțel durificat la suprafață S355 la Hardox® 500 Tube, Remu a redus grosimea tuburilor pentru a economisi greutate și a obține o durată de viață mai lungă ca bonus.

Cum Hardox® Tubes lucrează din greu pentru Remu

Țevi și tuburi - care este diferența?

Nu există nicio diferență tehnică între tuburile și țevile Hardox®. Acestea au aceleași proprietăți mecanice și chimice și aceleași performanțe la uzură. De obicei, le denumim tuburi când sunt utilizate în aplicații structurale supuse uzurii exterioare și țevi când sunt utilizate pentru pomparea lichidelor abrazive sau a șlamurilor. În orice caz, oțelul Hardox® călit complet prezintă avantaje, având o rezistență ridicată la uzură în întreaga masă, de la miez până la suprafață.

Rezistența tuburilor din oțel Hardox a fost confirmată prin încercarea la presiune

Tuburile de oțel rotunde Hardox® au fost supuse unor teste de presiune extensive. În timpul testării, toate tuburile Hardox® 400 au rezistat la o presiune maximă de 60 MPa (8,70 ksi) timp de cel puțin șase ore. La testarea tuburilor Hardox® 500 s-a atins o presiune maximă de 85 MPa (12,33 ksi).

Proprietăți unitare, garantate, pentru performanțe excelente în atelier

Țevile și tuburile rezistente la abraziune Hardox® sunt laminate prin rulare și sudate cu plasmă înainte de călire. Acest lucru garantează faptul că proprietățile mecanice ale sudurii sunt aceleași ca în restul materialului, rezultând într-un tub sau o țeavă din oțel mai durabile.

Datorită compoziției chimice și a purității remarcabile, aceste țevi și tuburi din oțel rezistente la abraziune au proprietăți foarte constante. Acest lucru vă oferă precizie și eficiență în atelier. În ciuda durității acestora, tuburile Hardox® pot fi sudate, tăiate, frezate și perforate folosind practici standard de atelier.

Hardox® 400 Tube și Hardox® 500 Tubes îndeplinesc cerințele standardului EN 10210 în ceea ce privește toleranțele dimensionale și testarea.

Descărcați ghidul atelierului pentru Hardox® țevi și tuburi

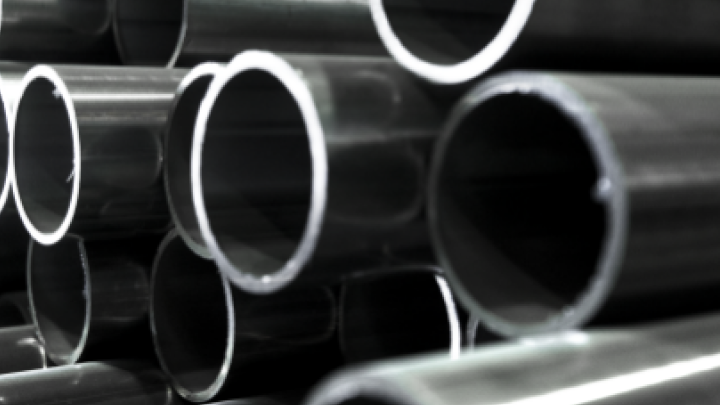

O stivă de tuburi și țevi Hardox fotografiate sub un unghi

Aflați istoria internă a țevilor și tuburilor Hardox®

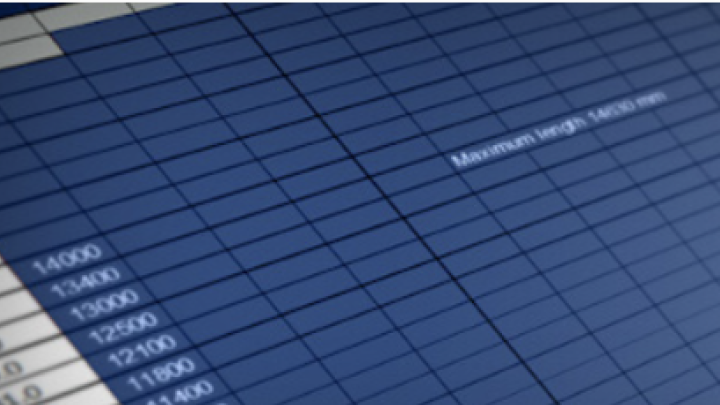

Numere într-o foaie de calcul albastră

Programul de dimensiuni pentru tuburile și țevile Hardox®

Fotografie alb-negru a unui bărbat zâmbind în fața țevilor și tuburilor din oțel Hardox®

Tot ce trebuie să știți despre sudarea țevilor și a tuburilor Hardox®
