Az 1100 MPa-os folyáshatárral rendelkező Strenx® nagyteljesítményű acélválaszték részeként a Strenx® 1100 Plus olyan előnyöket nyújt a hegesztési varrat erőssége tekintetében, amelyek ideálisak az emeléssel foglakozó ágazat számára. Ez az új acélminőség olyan könnyebb, mégis erősebb berendezéseket biztosít az ügyfelek és a végfelhasználók számára, amelyek messzebbre érhetnek el, növelik a hasznos terhelést és javítják az üzemanyag-takarékosságot. A Strenx® 1100 Plus acélt az általános teljesítmény és termelékenység növelésének elősegítésére tervezték.

A hegesztések gyengeségei gyakorlatilag megszűntek

Hagyományosan a hegesztési varratok jelentik a gyenge láncszemet a legmagasabb szilárdsági kategóriákba tartozó szerkezeti acélok esetében, mint amilyen az S1100 és az S900. A Strenx® 1100 Plus esetében azonban az ilyen hegesztési hátrányok gyakorlatilag megszűnnek, mivel a hegesztett terület szilárdsága, nyúlása és fajlagos ütőmunkája megfelel az alapanyagra vonatkozó minimális garanciáknak. A Strenx® 1100 Plus ezért ideális emelőberendezésekhez és korszerű szerkezetekhez, amelyek azonos szilárdságot igényelnek a hegesztett területeken is.

Korszerű, innovatív tervezési lehetőségek

A hegesztett és a hőhatásövezetben lévő területek szilárdságának és szívósságának optimális kombinációja nagy előnyt jelent a gyártási folyamat tervezése során. A tervek ugyanazon a minimális statikus szilárdságon alapulhatnak az acélszerkezet egészére vonatkozóan, a tervezési szabályoktól függően.

Összességében, az emelőberendezések gyártói növelhetik termelékenységüket és korszerűbb tervezési lehetőségeket érhetnek el.

A Strenx® 1100 Plus előnyös a gyártóműhelyben is

  • A kivételesen tiszta acél és a pontosan szabályozott gyártási folyamat folyamatosan magas minőséget és kiszámítható eredményeket jelent
  • Garantált síklapúság, vastagság, hajlíthatóság
  • Garantált, szigorú tűréshatárok
  • Széles ajánlott hőbeviteli intervallum 5-20 másodperces ∆t 8/5 hűlési idővel
  • A CTS ISO 17642-2:2005 szabvány szerinti CTS-vizsgálatok alapján a hegesztést szobahőmérsékleten lehet végezni
  • A hegesztett és a hőhatásövezetben lévő területek szilárdságának és szívósságának optimális kombinációja

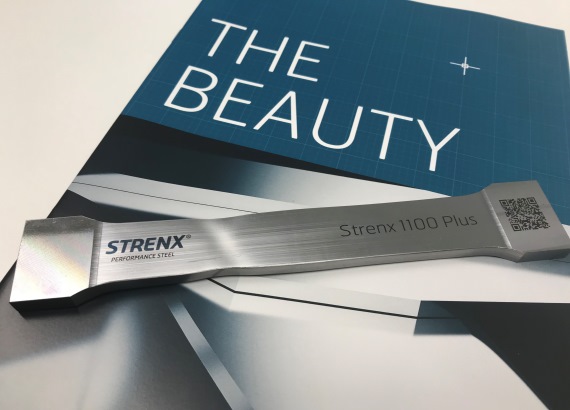

Strenx® 1100 Plus hegesztett szakító próbatest

• Két 8 mm-es Strenx® 1100 Plus acéldarab lett összehegesztve
• 960 MPa-os hegesztőanyaggal MAG hegesztve, 12 másodperces Δt 8/5 hűlési idővel, 2 menetben
• A megerősítés eltávolítása után a hegesztett próbatestet a szakítóvizsgálatot végző gépbe helyezték
• A terhelés akkor állt le, amikor a nyak kialakulása bekövetkezett
• A nyak megmutatja, hogy a próbatest hol szakadt volna el, ha a terhelés nem szűnik meg
• A szakadás a hegesztés által nem érintett alapanyagban történt volna
• A minimális mechanikai tulajdonságok, a folyáshatár, a szakítószilárdság és a nyúlás a hegesztés teljes terjedelmében ugyanaz, mint az alapanyag esetében

Tekintsen meg egy mintát, és találkozzon az SSAB-val a Bauma München 2019 szakkiállításon

A látogatók az SSAB-t a Bauma München A6-os csarnokának 439-es standján találhatják meg, ahol megtekinthetik az új Strenx® szilárdsági osztály mintáit, és megrendelést is leadhatnak. Az SSAB továbbá örömmel vitatja meg az acéllal kapcsolatos vizsgálatainak és elemzéseinek eredményeit, és ad tanácsokat a korszerűsítésre és még sok minden másra vonatkozóan.

Kérjük, hogy további információkért lépjen kapcsolatba velünk:
Emre Aytac, márkamenedzser, Strenx® nagyteljesítményű acél,
[email protected], tel. +46 70 285 3247
